摘要
随着桥梁技术的飞速发展，预应力混凝土连续梁桥在桥梁工程中扮演着愈来愈重要的角色。本文以观音塘大桥右幅引桥为工程背景，根据现已有的公路桥梁规范，对跨度为   （3×40）m的简支转连续T梁桥上、下部结构进行设计计算并完成施工图设计。完成的主要工作如下：
1.简要介绍预应力混凝土梁桥的发展现状，综合各方面因素进行桥梁方案比选，选择最适合的桥梁方案。
2.根据规范确定主梁的主要构造和细部尺寸。为满足支端附近的剪力承载力的要求，桥梁支端到1/4处采用等高变截面，跨中腹板厚度与T梁马蹄高度均小于支端处。
3.利用MIDAS软件建立桥梁基本模型。建模过程中关键步骤是根据PSC验算调整预应力钢束，经过反复的调试，直至各施工阶段和成桥阶段皆满足梁的基本内力与位移要求。模型建立后进行荷载内力以及次内力计算、预应力钢束设计与预应力损失计算，桥梁各截面抗裂验算、截面强度验算、截面应力验算等。
4.手算行车道板的承载能力和局部承载能力计算，对下部结构的盖梁、桥墩、钻孔灌注桩以及桥台内力计算和验算，完成相关施工图纸的绘制。
总结：经过分析验算表明，本设计的上、下部结构计算方法正确，内力分布合理，承载能力达到要求，满足现行规范的要求。

关键词：预应力混凝土梁桥；Midas建模；验算；内力计算
 
Abstract
With the rapid development of bridge technology, prestressed concrete continuous beam bridge plays an increasingly important role in bridge engineering. In this paper, the right span approach bridge of guanyitang bridge is taken as the engineering background. According to existing highway bridge specifications, the upper and lower structures of the simply-supported continuous t-beam bridge with a span of (3×40) m are designed and calculated, and the construction drawing design is completed. The main tasks completed are as follows:
1. Briefly introduce the development status of prestressed concrete beam bridge, and choose the most suitable bridge scheme by comparing various aspects of factors.
2. Determine the main structure and detail size of main beam according to the specification. In order to meet the requirements of shear capacity near the branch ends, the isometric section is adopted from the branch ends to 1/4 of the bridge, and the thickness of mid-span webs and the height of horseshoe of T beam are all smaller than that at the branch ends
.3. Build the basic bridge model with MIDAS software. The key step in the modeling process is to calculate and adjust beam according to PSC. After repeated debugging, the basic internal force and displacement requirements of the beam are satisfied in each construction stage and bridge completion stage. After the establishment of the model, the calculation of load internal force and secondary internal force, the design of prestressed steel beam and the calculation of prestress loss, the checking of the crack resistance of each section of the bridge, the checking of section strength, the checking of section stress and so on.
4. Calculate the bearing capacity and local bearing capacity of the roadway slab by hand, calculate and check the cover beam, pier, bored pile and abutment internal force of the lower structure, and complete the drawing of relevant construction drawings.Conclusion: through analysis and calculation, it is shown that the calculation method of the upper and lower structures of the design is correct, the internal force distribution is reasonable, the carrying capacity meets the requirements and meets the requirements of the current specifications.
Key words:prestressed concrete girder bridge; Midasmodeling;Check; The internal force calculation

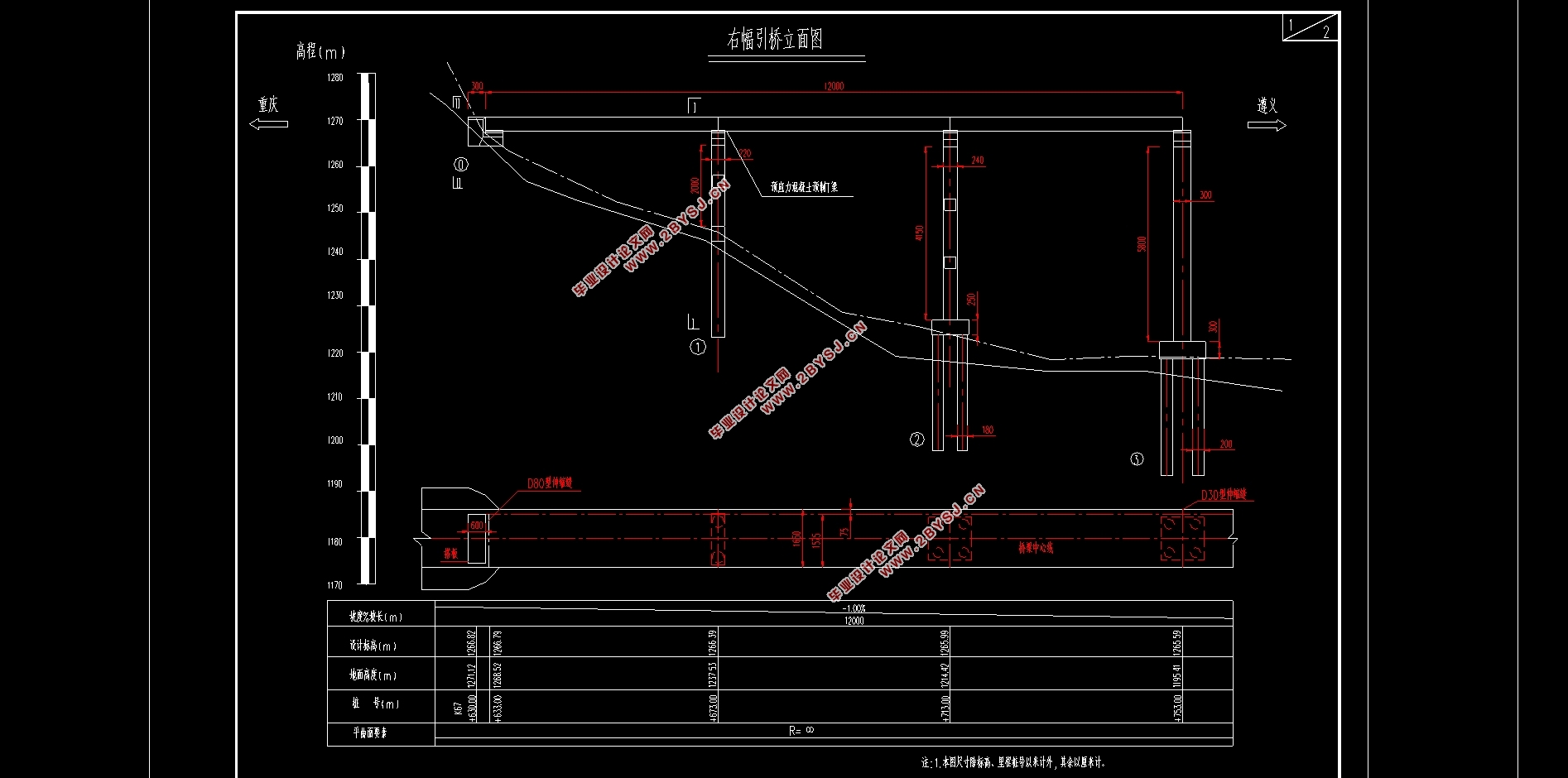

3.1桥跨布置
本方案采用3×40m预应力混凝土先简支后结构连续T梁桥，2桥梁全长120m。
3.2 上部结构尺寸拟定
3.3.2 顺桥向主梁尺寸拟定

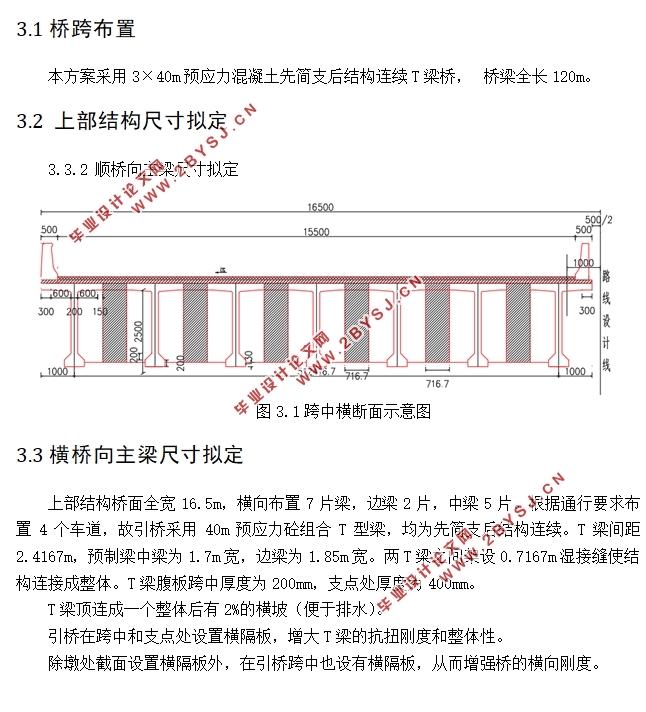

图3.1跨中横断面示意图
3.3横桥向主梁尺寸拟定
上部结构桥面全宽16.5m，横向布置7片梁，边梁2片，中梁5片。根据通行要求布置4个车道，故引桥采用40m预应力砼组合T型梁，均为先简支后结构连续。T梁间距2.4167m，预制梁中梁为1.7m宽，边梁为1.85m宽。两T梁之间架设0.7167m湿接缝使结构连接成整体。T梁腹板跨中厚度为200mm，支点处厚度为400mm。
T梁顶连成一个整体后有2%的横坡（便于排水）。
引桥在跨中和支点处设置横隔板，增大T梁的抗扭刚度和整体性。
除墩处截面设置横隔板外，在引桥跨中也设有横隔板，从而增强桥的横向刚度。
3.4下部结构尺寸拟定
3.4.1墩身尺寸拟定
下部构造依据墩柱高度采用双圆柱墩，圆柱墩构造简单、轻巧，适用于地基承载力较弱的地区。墩身受压受弯，要配有适量受力筋和构造钢筋。引桥桥墩拟采用双圆柱墩，半径为1.1m。
3.4.2桥台拟定
由于所在区域地基承载力承载力不高、台深高度较大，且跨径为40m，故选用肋板式桥台。但0 号桥台采用重力式 U 台配扩大基础。
3.4.3桩基础尺寸拟定
根据地质调绘和钻探资料，桥址区覆盖层为第四系（Q4el+dl）含砾粉质粘土、碎石、下伏基岩为奥陶系桐梓组-红花园（O1t+h）灰岩、白云岩、寒武系娄关山群灰岩、白云岩。钻孔灌注桩直径为2.2m，按纵向二排、横向二排，一共4根，采用C30混凝土，HRB335级钢筋， 。
