漯河大桥(45+80+45)m预应力砼连续梁桥施工图设计(含CAD图)

漯河大桥(45+80+45)m预应力砼连续梁桥施工图设计(含CAD图)(任务书,开题报告,外文翻译,论文计算书25000字,CAD图纸38张)
摘要
本次毕业设计的主要内容是以漯河大桥(45m+80m+45m预应力砼变截面连续梁)为工程背景，设计并计算桥梁的上部结构与下部结构，并绘制施工图。
桥梁的上部结构主要设计和验算在Midas中进行，利用有限元分析，包括主梁截面拟定，变截面设置，预应力钢束的设置，定义施工阶段等内容。
本次设计选用技术较为成熟的悬臂施工方法，定义了10个施工节段，主墩施工结束后进行0号块的现浇施工，然后沿梁的两端对称浇筑1至9号块，边跨利用满堂支架施工方法现浇，先进行边跨合拢，后进行中跨合拢。
设计完上部结构之后利用PSC验算对结构的强度进行检验，包括正、斜截面抗裂验算，施工阶段法向拉应力验算，使用阶段正、斜截面主压应力验算，使用阶段正截面强度验算等；桥梁的下部结构设计与验算主要采用手动验算，包括墩柱的设计验算，桩长和强度设计验算等。在验算通过之后便在CAD中进行施工图纸的绘制。
关键词：Midas;连续梁桥；悬臂施工法；施工图
 
Abstract
The main content of this graduation design is to design and calculate the superstructure and the lower structure of the bridge with Luohe Bridge (45m+80m+45m prestressed concrete variable section continuous beam) as the engineering background, and draw the construction drawing.
The main design and calculation of the bridge are carried out in Midas, and the finite element analysis is used, including the cross section of the main beam, the setting of the variable section, the setting of the prestressed steel beam, and the definition of the construction stage.
This design selectcantilever construction method whose technology is more mature, defined 10 construction sections, After the construction of the main pier, the cast-in-place construction of block No. 0 is carried out, and then the 1 to 9th blocks are poured symmetrically along the two ends of the beam。
After the design of the superstructure, the strength of the structure is tested by PSC calculation, including the crack checking calculation of positive and oblique section, the calculation of tensile stress in the construction stage, the calculation of the main compressive stress of the positive and oblique section of the use stage, the calculation of the positive section strength of the bridge, etc. , Pile length and strength design checking and so on.After the calculation is passed, the construction drawings are drawn in CAD.
Key words：midas；continuous beam bridge；cantilever construction；Working Drawings.
 
设计基本资料
设计主要内容
以漯河大桥(45m+80m+45m预应力砼变截面连续梁)为工程背景，完成该桥上构的施工图设计。设计包括：箱梁截面拟定、施工阶段划分、预应力钢筋配置、结构安全性验算、施工图绘制、下构设计及验算等。
采用规范
1．《公路桥涵设计通用规范》（JTG D60-2004）
2．《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）
3．《公路工程技术标准》（JTG B01-2003）
4．《公路桥涵施工技术规范》（JTG/T F50－2011）
5．《公路桥涵地基与基础设计规范》（JTG D63-2007）
技术标准及技术条件
1．设计荷载：公路－I级。
2．设计车道：双向四车道。
3．桥面宽度：1m（护栏）+15m（行车道4*3.75m）+1.0 m（护栏），全宽17m。
4．温度荷载：季节温差计算值为-10℃～10℃。
5．跨径组成：45+80+45m=170m。
6．桥面横坡：2%。
7．设计安全等级为一级，结构重要性系数γ_0=1.1。

主要材料
混凝土
表3.1 混凝土材料
构件部位    混凝土规格
主桥现浇箱梁、墩身护栏    C50
桩基础    C30
桥面铺装层    沥青混凝土
预应力钢材
标准强度    1860Mpa
张拉控制应力σ_con＝1395Mpa
孔道偏差系数     K＝0.0015/m
孔道摩擦系数μ＝0.25
锚具回缩Δ＝6mm
主桥纵向预应力采用17Φj15.24、21Φj15.24钢束，群锚锚固体系，纵向预应力筋在箱梁根部几个梁段布设腹板下弯钢束，其余梁段布设顶板束和底板束。
 
上部结构设计
总体布置

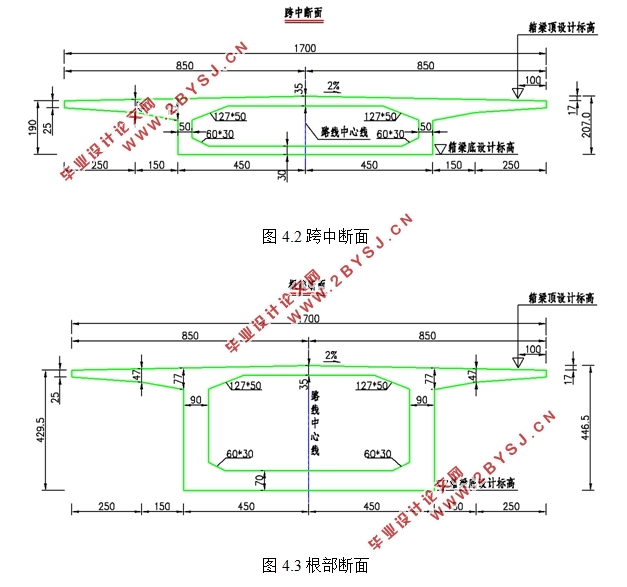

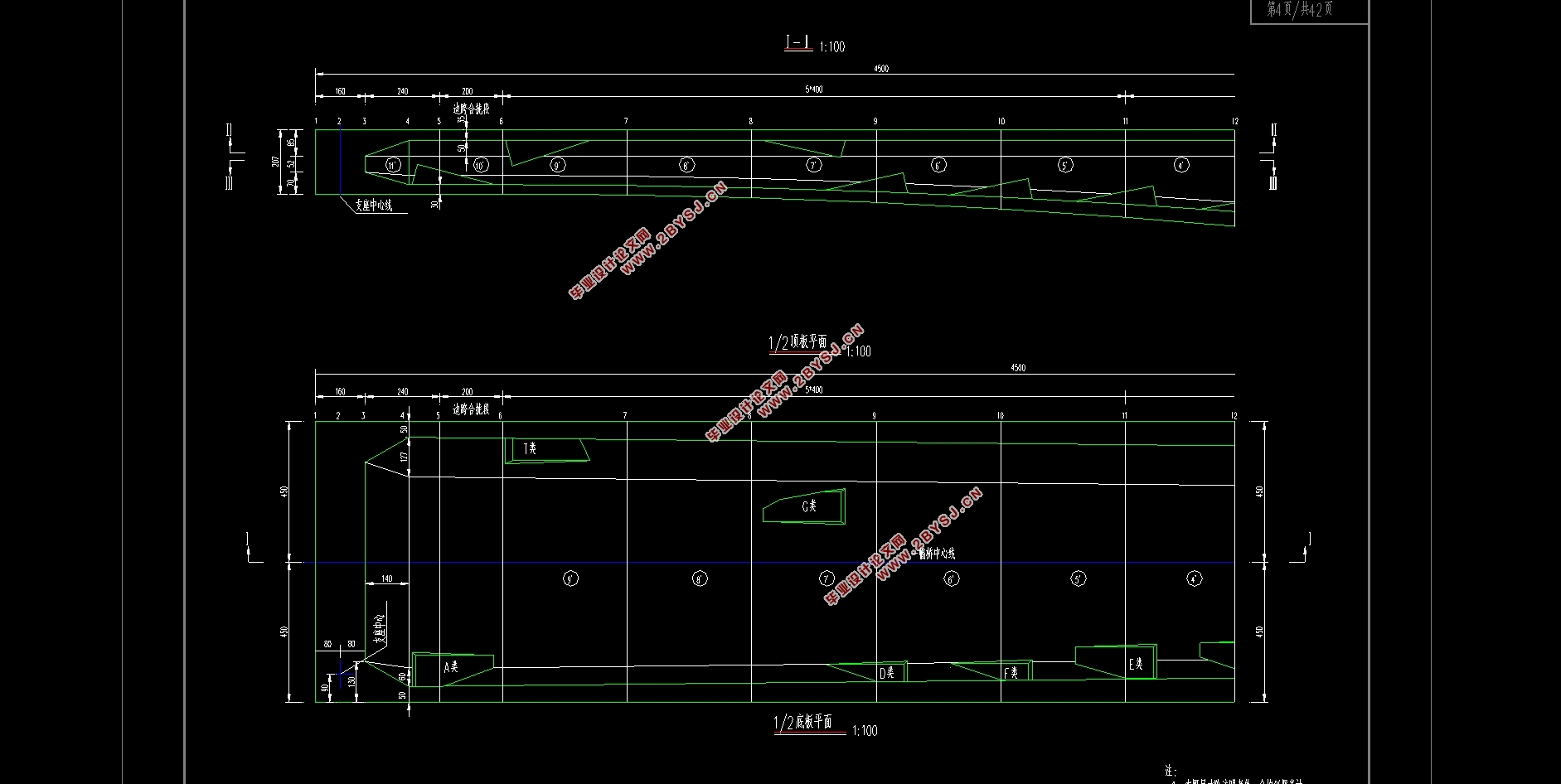

主桥上部为（45＋80＋45）m三跨预应力混凝土变截面连续箱梁，桥宽17m，单箱单室箱形截面，箱梁根部梁高4.67m；跨中梁高2.07m。箱梁顶板宽17.0m，底板宽9.0m，翼缘板悬臂长为4.0m。箱梁高度从距墩中心1.75m处到跨中合拢段处按二次抛物线变化。主桥范围桥面铺装层为10cm厚的沥青混凝土+6cm厚50号混凝土调平层。横坡2%，横坡由腹板高度调整。
梁高确定
本桥的桥跨为80m，宜采用变截面梁的方式。由于连续梁桥支点处负弯矩较大，因此在支点处应增加梁高以抵御该点的负弯矩和剪力；在跨中处的弯矩及剪力较小，为减少桥梁自重荷载和施工耗材，因此需减小跨中处梁高。初步拟定尺寸如下：
1.支点截面处梁高：根据规范所定，此处梁高应取跨径的1/16~1/20，取L/17.13，即为4.67m。
2.跨中截面处梁高：根据规范所定，此处梁高应取跨径的1/30~1/55，取L/38.65，即为2.07m。
3.梁高变化的曲线：箱梁高度距墩中心1.75m高4.67m，跨中合拢段梁高2.07m，其间按二次抛物线变化
