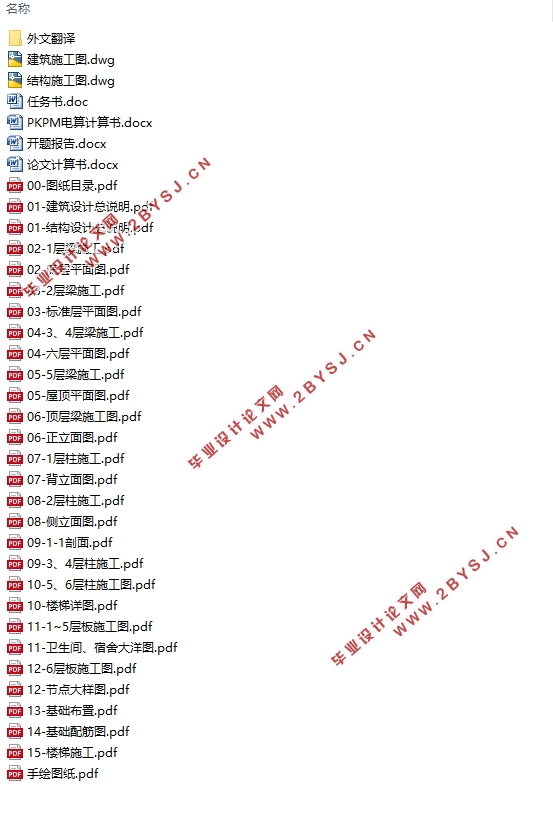

六层6000平米唐山丰南区某电子公司员工宿舍楼设计(建筑图结构图,PKPM电算)(任务书,开题报告,外文翻译,论文计算书38000字,PKPM电算计算书10000字,建筑图11张,结构图14张,手绘图)
摘要
本设计为唐山丰南区某电子公司员工宿舍楼设计,主要设计内容包括建筑设计与结构设计。
本设计为六层混凝土框架结构,建筑面积6000m2,建筑平面、立面体型规则。

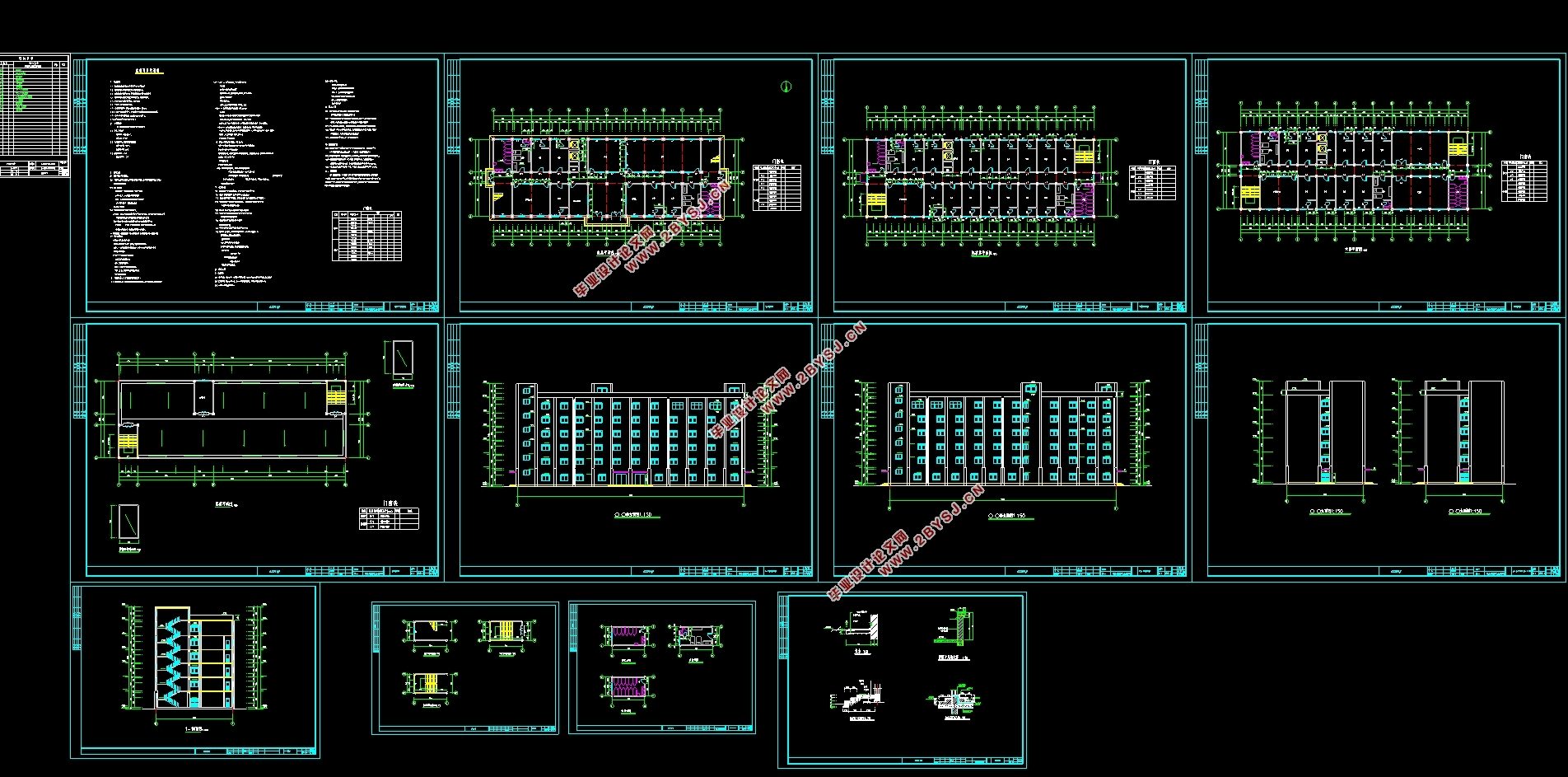

建筑设计包括首层、标准层、六层建筑平面图,屋顶排水平面图,建筑正立面、左立面、背立面、右立面图,楼梯处剖面图以及相关的设计说明和门窗表。

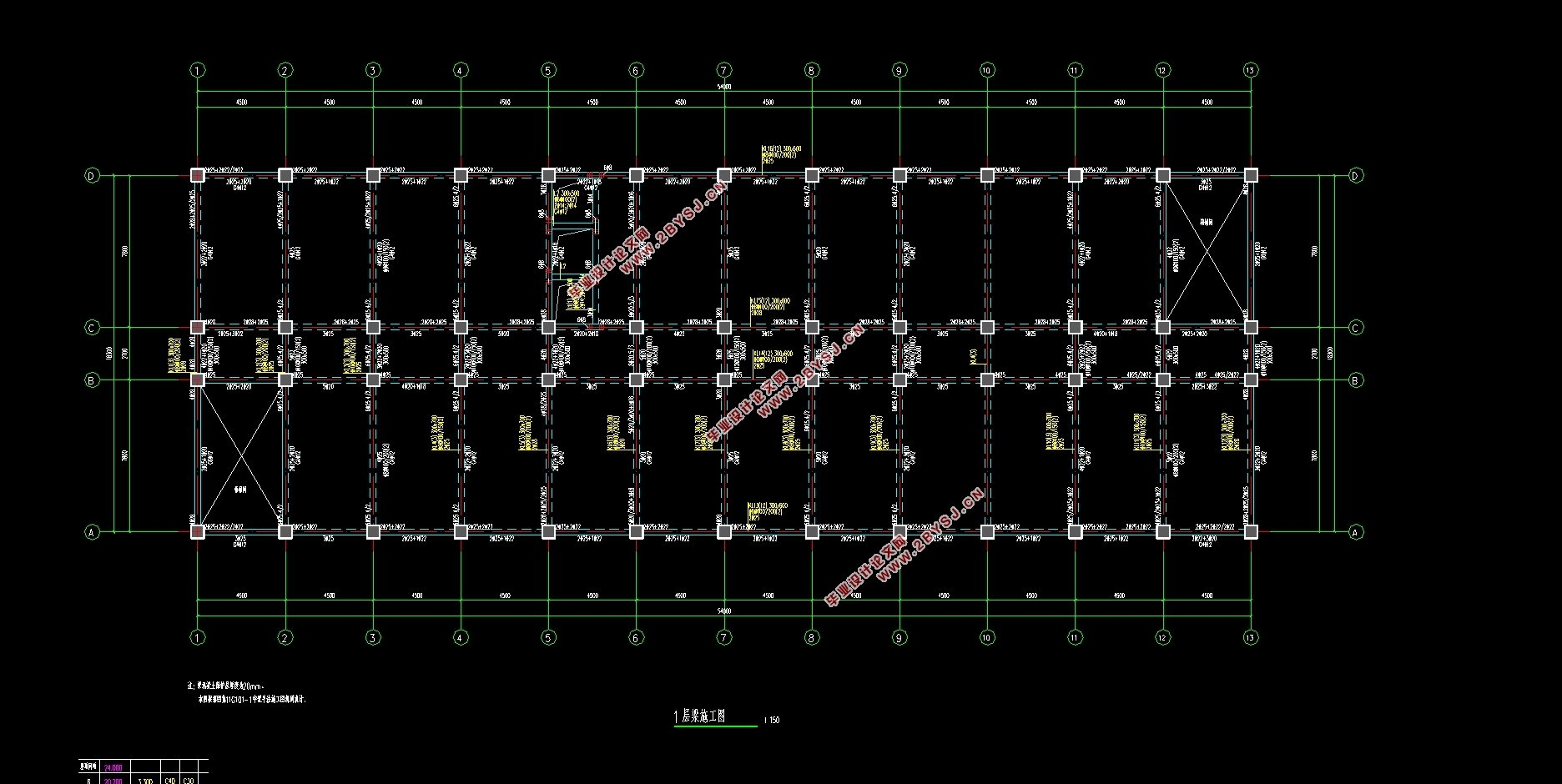

结构设计包括框架设计、梁板柱的配筋计算、基础配筋计算和楼梯设计。本计算书着重取一榀横向框架计算水平、竖向荷载作用下结构内力,并进行内力组合找出最不利组合,计算配筋。其中设计涉及到底部剪力法、D值法、二次弯矩分配法、塑性铰线法等方法,严格依据《建筑结构荷载规范》GB50009-2012、《混凝土结构设计规范》GB50010-2010、《建筑抗震设计规范》GB50011-2010等规范取值计算。
本计算书最后采用PKPM2010-V4.3版本软件进行建模计算并将手算与电算结果进行对比分析,利用软件得出混凝土结构施工图。
关键词:建筑设计;结构设计;规范;PKPM
Abstract
This design is designed for the staff dormitory building of an electronics company in Fengnan District of Tangshan. The main design contents include architectural design and structural design.
The design is a six-story concrete frame structure with a building area of 6,000 m2, and the building plan and façade are regular.
The architectural design includes the first floor, standard floor, six floor plan, roof drainage plan, building facade, left facade, back facade, right elevation, stairway profile and associated design descriptions and door and window tables.
Structural design includes frame design, reinforcement calculation for beam and slab columns, basic reinforcement calculations and stair design. This calculation book focuses on the horizontal frame to calculate the horizontal force under the horizontal and vertical loads, and combines the internal forces to find the most unfavorable combination and calculate the reinforcement. The design involves the methods of bottom shearing force, D value method, secondary bending moment distribution method, plastic hinge line method, etc., strictly according to "Building Structure Load Specification" GB50009-2012, "Concrete Structure Design Specification" GB50010-2010, Code for seismic design of buildings GB50011-2010 and other specifications are calculated.
This calculation book finally uses PKPM2010-V4.31 version software to carry out modeling calculation and compares the hand calculation with the computer calculation result, and uses the software to obtain the concrete structure construction drawing.
Key Words:architectural design, structural design, specification, PKPM
设计摘要
本设计为唐山丰南区某电子公司员工宿舍楼设计,主要设计内容包括建筑设计和结构设计两部分。
建筑设计包括平面、立面和剖面设计。该宿舍楼建筑层数为6层,总建筑面积约为6000m2。底层层高3.9m,顶层层高3.6m,其余层层高3.3m,室内外高差0.45m。外墙厚300mm,内墙厚200mm,女儿墙高1.2m,屋面为上人屋面。
结构设计包括框架设计、构件设计和基础设计等,其中,框架采用钢筋混凝土纵横向框架承重布置方案,基础采用钢筋混凝土柱下独立基础和双柱联合基础。
1.2工程概况
本工程为钢筋混凝土框架结构,填充墙采用加气混凝土砌块。设计使用年限为50年,防火等级为二级,建筑安全等级为二级,地面粗糙度为C类。
依据《建筑结构荷载规范》GB50009-2012,河北唐山地区基本雪压S0=0.35kN/m2,基本风压ω0=0.40kN/m2。
依据《建筑抗震设计规范》GB50011-2010(正式版),建筑场地所在地区地震设防烈度为8度,设计基本地震加速度值为0.20g,设计地震分组为第二组,抗震等级为二级。
Ⅱ类场地,地表下土层分布均匀,地基承载力特征值ƒak=280kPa。
