辽宁省某地级市污水处理工程设计(60000t/d)(含CAD图)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

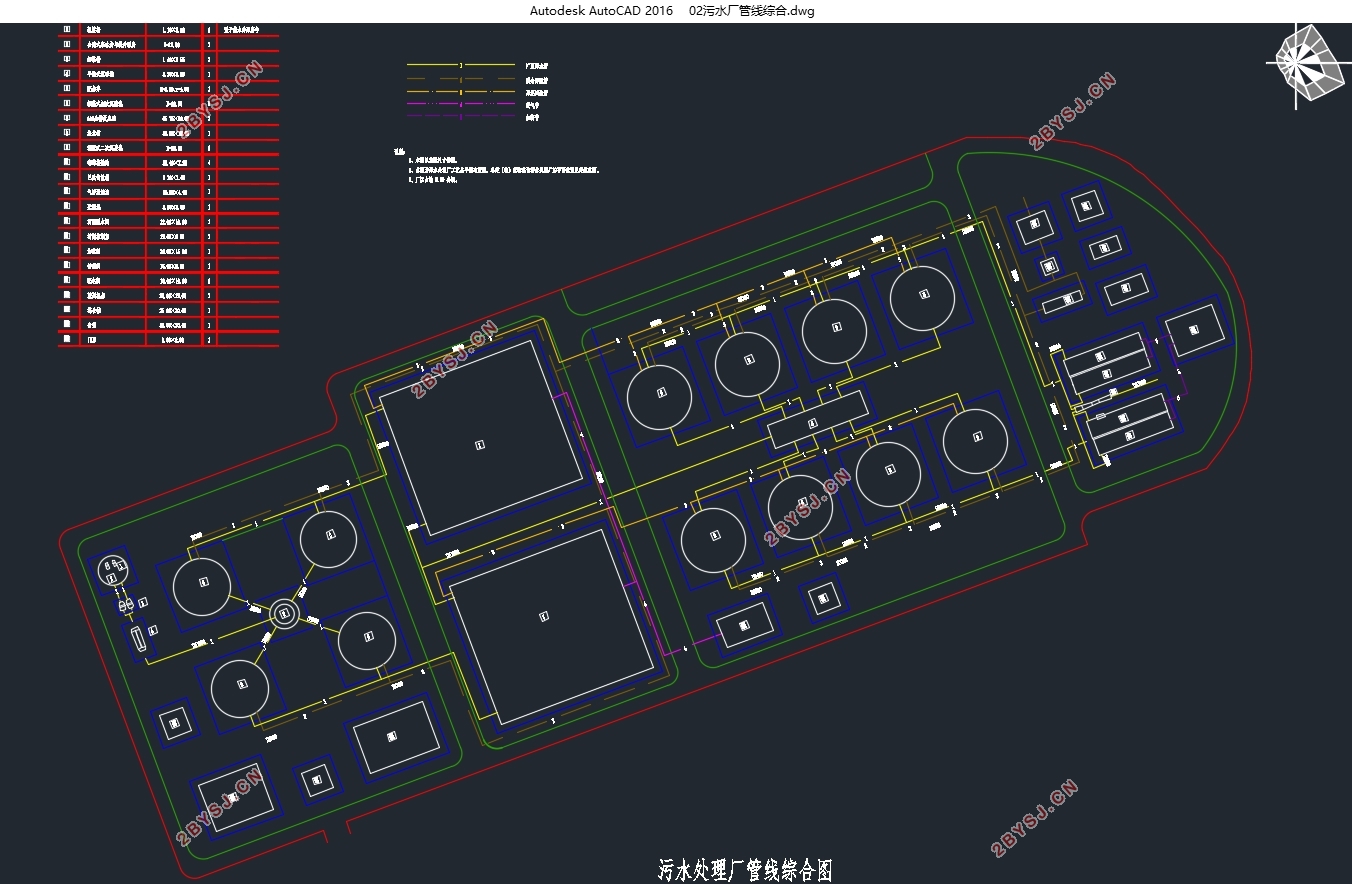

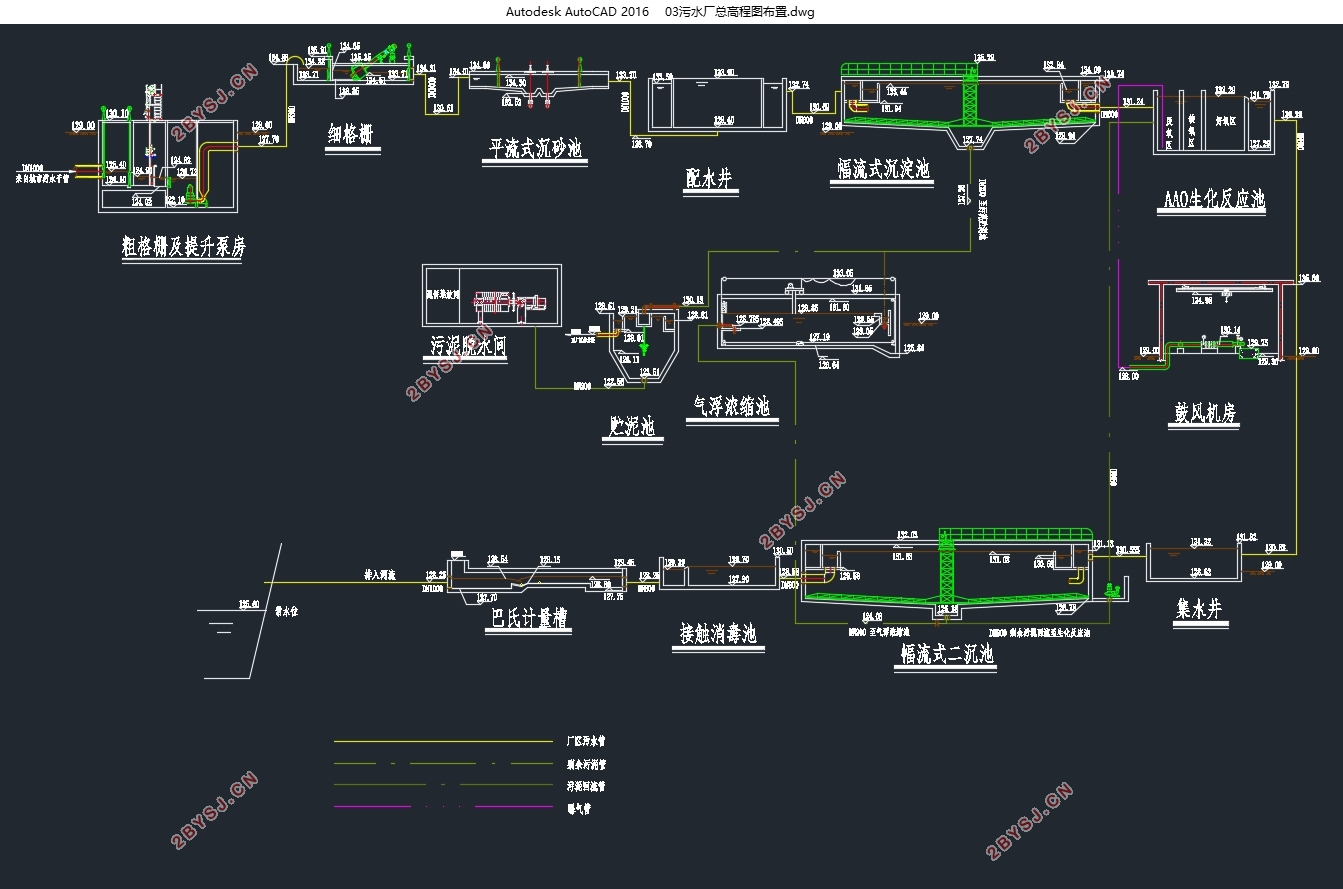

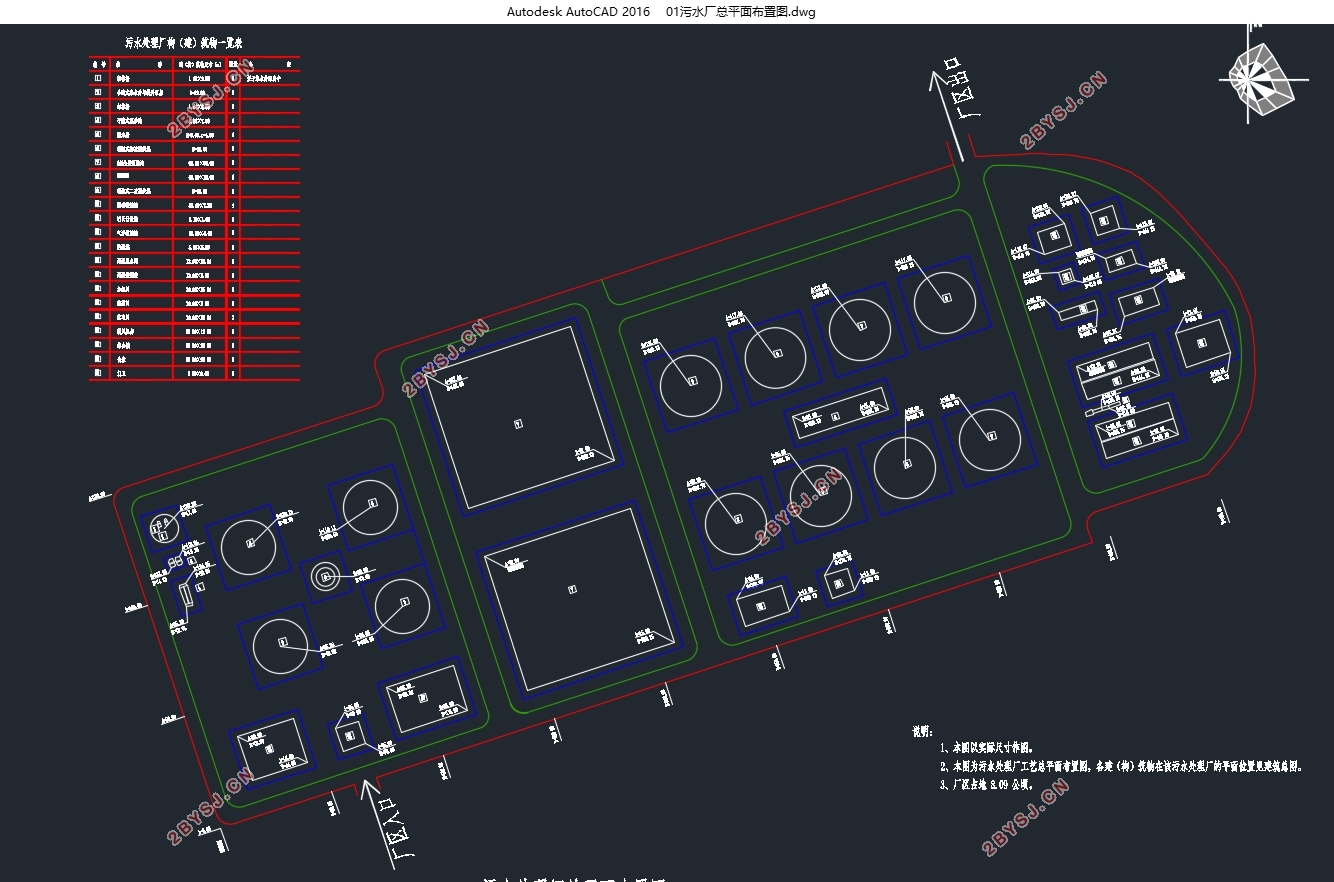

辽宁省某地级市污水处理工程设计(60000t/d)(含CAD图)(任务书,开题报告,外文翻译,计算说明书14000字,CAD图15张)
摘要
本设计任务是为辽宁省某地级市设计一座污水处理厂,规模为60000 t/d,处理后水质应达到《城镇污水处理厂污染物排放标准》(GB18918-2002)一级B标准。综合污水处理厂处理水量、进水各指标浓度以及排放标准的要求,选择完整的二级处理系统。
本设计的工艺流程包括污水的物理处理阶段和生物处理阶段。污水的物理处理阶段主要构筑物包括:格栅、污水提升泵站、平流式沉砂池和幅流式初沉池。污水的生物处理阶段主要构筑物包括:厌氧-缺氧-好氧生物反应池以及二沉池,厌氧-缺氧-好氧生物反应池是该工程的核心构筑物。处理过后的水进入消毒接触池后,经巴氏计量槽排至河流。设计中初沉污泥和活性污泥混合后依次进入浓缩池,贮泥池和脱水机房,污泥外运处理。
关键词:污水处理  A/A/O 生物反应池  活性污泥

Design of Sewage Treatment Project in a Prefecture - level City in Liaoning Province
ABSTRACT
The task of this study is to design a sewage treatment plant with capacity around 60000 (t / d) for a prefecture - level City in Liaoning Province. The water quality after treatment must reach first level grade B of 《urban sewage treatment plant pollutant discharge standards》(GB18918-2002). Concerning on flow rate and quality of sewage, also the required discharged standard, secondary treatment process is proposed here.
The treatment process includes a physical treatmentstage and a biological treatmentstage. The main structure in physical treatmentstage are: grille, sewage pumping station, advection mortar chamber and flow settling pour. For biological treatment, the main structure are: anaerobic - anoxic - aerobic biological reaction tank,(the core of this process) and secondary sedimentation tank. After the disinfection, the purified water is discharged to a river. The sludges from sedimentation tank are mixed and delivered to a concentrated tank, followed by a sludge storage tank and a dewatering machine room one by one. Finally, the sludge is transported outside.
Keywords : sewage treatment; A / A / O biological reaction tank; sludge treatment

1.4设计依据
    本工程为辽宁省某地级市的城市污水处理工程。该市位于辽河平原腹地,全区总面积2170610 km2 ,总人口约200万人。
1.5设计原始资料
    常年主导风向为西北风。市区中间有河流经过,自北向南流。河流常水位为125.6 m,百年一遇洪水位128.5 m,地面标高为129.0 m。


辽宁省某地级市污水处理工程设计(60000t/d)(含CAD图)
辽宁省某地级市污水处理工程设计(60000t/d)(含CAD图)
辽宁省某地级市污水处理工程设计(60000t/d)(含CAD图)
辽宁省某地级市污水处理工程设计(60000t/d)(含CAD图)
辽宁省某地级市污水处理工程设计(60000t/d)(含CAD图)


目  录
摘  要    I
ABSTRACT    II
第一章 前言    1
1.1设计题目    1
1.2设计任务    1
1.3设计阶段    1
1.4设计依据    1
1.5设计原始资料    2
第二章 工程设计说明    3
2.1污水处理厂设计    3
2.1.1原水水质与处理目标    3
2.1.2污水处理厂设计流量    4
2.2污水处理工艺流程的选择    4
2.2.1污水处理工艺流程的确定    4
2.2.2污水处理工艺方案的确定    5
2.2.3污水处理工艺流程图    6
第三章 污水处理厂的计算    7
3.1污水进水渠    7
3.2中格栅    7
3.2.1格栅设计原则和设计参数    7
3.2.2格栅设计和计算    8
3.3集水井和提升泵房    10
3.3.1提升泵房    10
3.4细格栅    12
3.4.1设计原则和设计参数    12
3.4.2设计计算    12
3.5平流式沉砂池    14
3.5.1设计原则    14
3.5.2设计计算    15
3.6配水井    16
3.6.1设计参数    16
3.6.2设计计算    17
3.7辐流式初沉池    18
3.7.1设计原则    18
3.7.2设计计算    18
3.8 A2/O生物反应池    20
3.8.1设计原则    20
3.8.2设计参数    21
3.8.3设计计算    21
3.9幅流式二沉池    30
3.10消毒接触池    32
3.10.1接触池设计计算    32
3.10.2消毒工艺设计计算    33
3.11巴氏计量槽    34
3.11.1设计计算    34
第四章 污泥处理设施的计算    36
4.1气浮浓缩池    36
4.1.1设计参数    36
4.1.2设计计算    36
4.2污泥贮泥池    38
4.3污泥脱水间    39
4.3.1设计参数    39
4.3.2设计计算    39
第五章 高程布置的计算    42
5.1高程布置的原则    42
5.2高程的设计计算    42
5.3高程布置    44
第六章 污水处理厂经济概算    46
6.1土建部分    46
6.1.1构筑物投资估算    46
6.1.2建筑物投资估算    47
6.1.3厂区总图部分投资估算    47
6.2设备部分    47
6.3管道部分    48
6.4总投资费用    49
6.5经济效益分析    49
结语    51
参考文献    52
谢辞    53
