五层2757平米青菱小区住宅楼设计(建筑图结构图)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

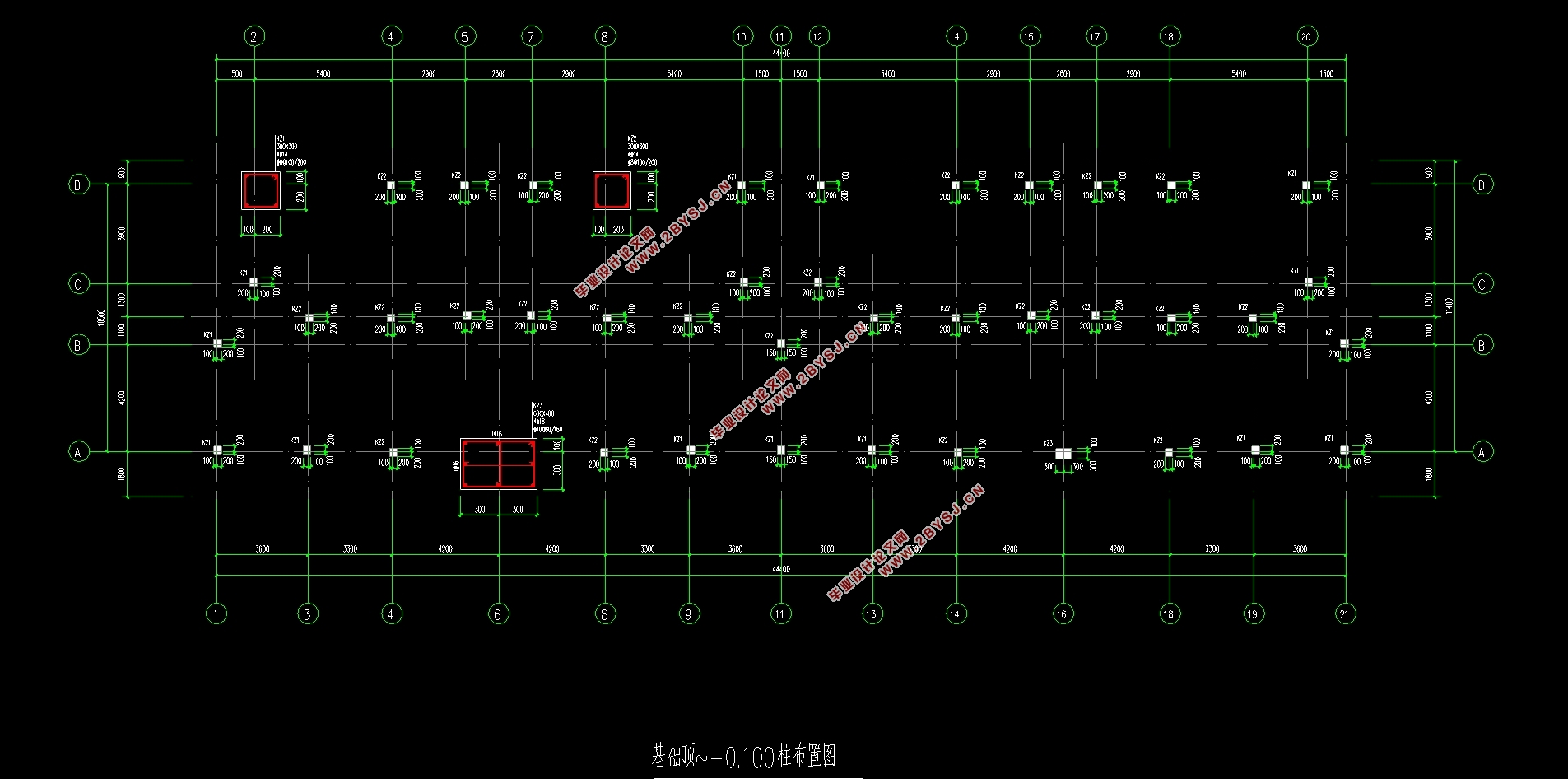

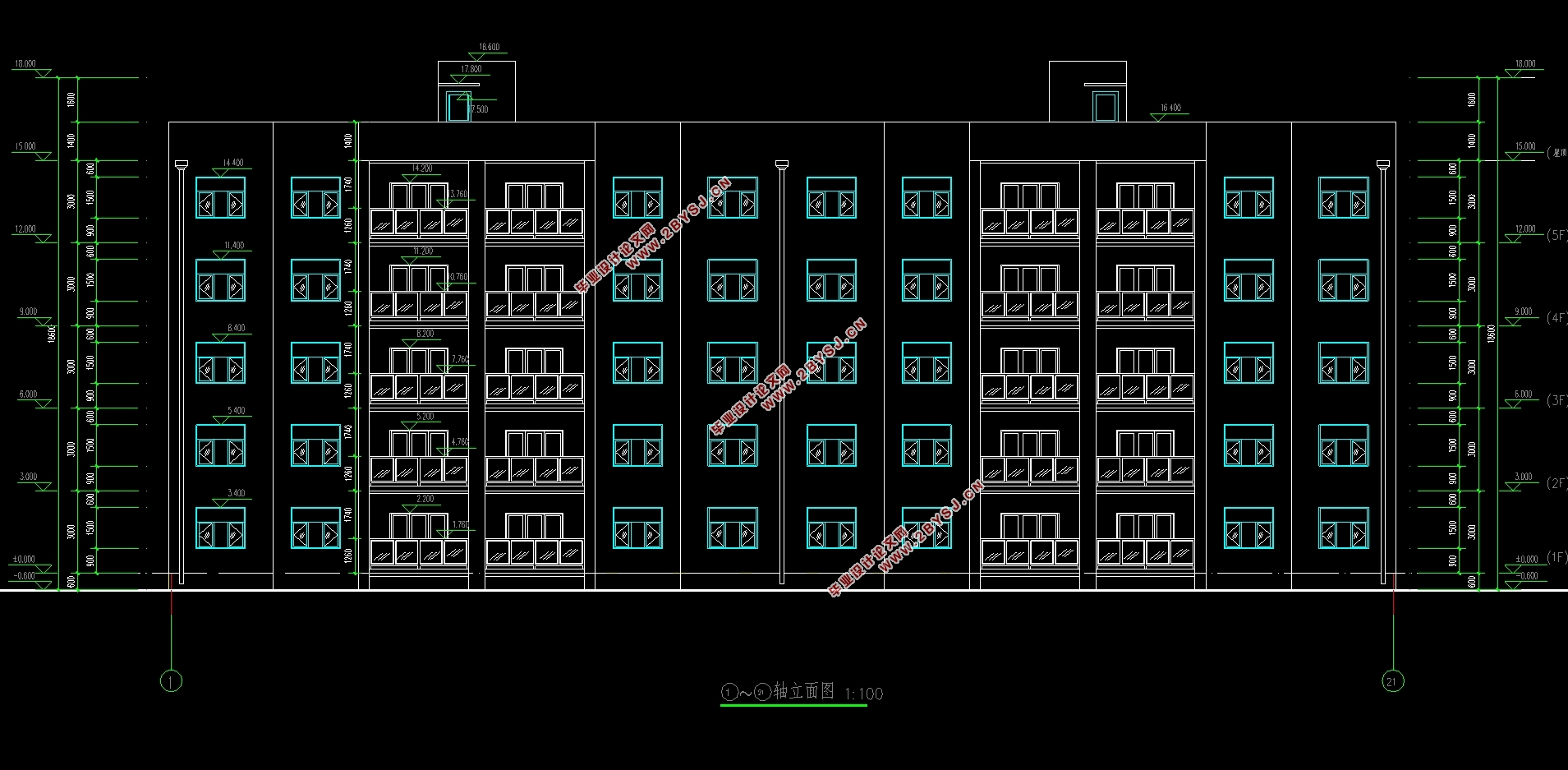

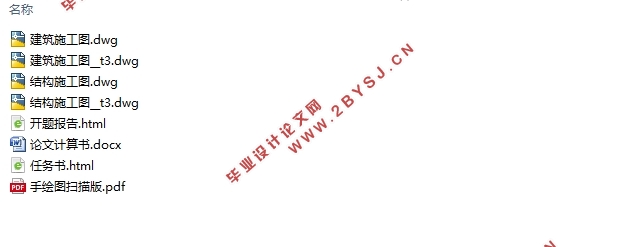

五层2757平米青菱小区住宅楼设计(建筑图结构图)(任务书,开题报告,论文计算书27000字,建筑图7张,结构图14张,手绘图)
摘要
本住宅楼为五层钢筋混凝土框架结构。
在“建筑设计部分”中,我将设计初期的几个建筑方案分别从各个方面对它们进行比较,然后确定最终的方案,进而确定具体的建筑构造、做法以及材料。
在“结构设计部分”中,首先选定第④轴的横向框架作为此计算书手算的任务,并最终选择方案,然后确定具体所受的荷载。荷载包括恒荷载,活荷载,左右风荷载,左右地震作用,根据荷载计算梁柱板的内力,再进行组合后得到各截面的控制内力,最后进行各构件的配筋计算。
此外,还进行了结构方案中的楼梯设计,其中完成梯段板,平台板,平台梁等构件的内力计算、配筋计算以及施工图绘制。根据工程地质资料,结构采用柱下独立基础。
    结构设计过程中前30天的时间先用建筑结构设计软件PKPM对整个结构进行电算,然后在后面一个月的时间里选一榀具有代表性的框架进行手算。这样既掌握了PKPM软件的基本应用,同时能对大学四年所学的知识有一个很好的总结应用。最后将手算与电算的结果进行对比,能让自己对框架结构的受力有一个更明确的了解。

关键词:土木工程;毕业设计;钢筋混凝土框架结构;建筑设计;结构设计
Abstract
This statement is in Wuhan University of Technology Institute of civil engineering and architecture, civil engineering professional 2015 class graduation design "QinglingResidential building design" written works.This residential building is five story reinforced concrete frame structure.
In the "architectural design", I will design several construction schemes respectively, from all aspects to compare them, and then determine the final solution, and then determine the concrete building structure, method and materials.
In the "structural design", first select the transverse frame of the axis as the calculations of hand calculation task, and the final option, then determine the specific by load.Load, including dead load, live load, about wind load, about earthquake, according to the load calculation of internal force of plate beam column, and then mix get control of the cross section of the internal forces. Finally, each component of the reinforcement calculation.
In addition, the design of the stairs is also carried out, which completes the internal force calculation, the reinforcement calculation and the drawing of the construction drawing of the ladder section board, the platform plate, the platform beam and so on.According to the engineering geological data, the structure adopts the independent foundation under the column.
Structure in the design process of 30 days before the time first with building structure design software PKPM the entire structure to calculate the electricity, and in the month ahead of time selected a pin is representative of the framework are hand count.This has not only mastered the basic application of PKPM software, but also to the University of four years of knowledge has a good summary of the application.Finally, the results of hand calculation and the calculation of the comparison, so that they can have a more clear understanding of the structure of the frame.
Key Word:civil engineering;Graduation design;reinforced concrete frame structure;Architectural design;Structure design

1.1  工程名称
青菱小区4#住宅设计
1.2  工程概况
建筑总高度为15.6m,共5层,各层层高为3m,楼梯间出屋面高3m。室内外高差为600mm,底层室内设计标高为±0.000。建筑长(不包括散水和台阶)为44.0m,宽(不包括散水和台阶)为10.5m,总面积为463.3m2。外墙厚200mm,内墙厚100mm,女儿墙高1.4m,墙厚200mm,屋面为上人屋面。
1.3  建筑等级
建筑物的耐久等级为二级,耐火等级为二级,防水等级为二级,设计使用年限为50年。
1.4  设计荷载
依据《建筑结构荷载规范》GB50009-2012,湖北省枣阳市的基本风压为0.40KN/m2,采用50年一遇的风压值,地面粗糙度为C类。基本雪压为0.40KN/m2,采用50年一遇的雪压值。
1.5  抗震设防
依据《建筑抗震设防分类标准》,本工程建筑抗震设防类别为丙类,抗震设防烈度为6度,设计基本地震加速度值为0.05g,设计地震分组为第一组,场地土类型为中软场地土,建筑场地类别为 类,建筑的设计特征周期为0.35s。框架抗震等级为四级。


五层2757平米青菱小区住宅楼设计(建筑图结构图)
五层2757平米青菱小区住宅楼设计(建筑图结构图)
五层2757平米青菱小区住宅楼设计(建筑图结构图)
五层2757平米青菱小区住宅楼设计(建筑图结构图)
五层2757平米青菱小区住宅楼设计(建筑图结构图)
五层2757平米青菱小区住宅楼设计(建筑图结构图)
五层2757平米青菱小区住宅楼设计(建筑图结构图)



目录
绪论    1
第1章设计资料    2
1.1  工程名称    2
1.2  工程概况    2
1.3  建筑等级    2
1.4  设计荷载    2
1.5  抗震设防    2
1.6  气象资料    2
1.7  地质资料    3
1.8  材料选用    3
第2章结构选型    4
2.1  柱网布置    4
2.2  框架结构承重方案的选择    4
2.3  计算单元选取    4
2.4  梁、柱截面尺寸的初步估计    7
2.4.1  梁截面初选(④轴)    7
2.4.2  柱截面初选(④轴)    7
第3章侧移刚度的计算    9
3.1  梁线刚度ib的计算    9
3.2  柱线刚度ic的计算    9
3.3  相对线刚度计算    9
第4章恒荷载作用下内力计算    11
4.1  恒荷载标准值计算    11
4.2  恒载作用下框架的所受荷载    13
4.2.1框架梁的恒载    13
4.2.2柱纵向集中恒荷载计算    18
4.3  恒载作用下框架的内力计算    20
第5章活荷载标准值计算    28
5.1活荷载标准值    28
5.2活载作用下框架所受荷载    28
5.2.1屋面与楼面活载    28
5.2.2柱纵向集中活荷载计算    32
5.3  活载作用下框架的内力计算    34
第6章风荷载作用    41
6.1  风荷载标准值    41
6.2  侧移刚度D    43
6.3  风荷载作用下框架侧移计算    43
6.4  框架柱的剪力分配计算    44
6.5  框架柱反弯点高度的计算    45
6.6  框架柱端的剪力、弯矩及梁端的弯矩的计算    46
第7章水平地震荷载作用    51
7.1  重力荷载代表值的计算    51
7.1.1顶层重力荷载代表值    51
7.1.2 二~五层重力荷载代表值    51
7.1.3底层重力荷载代表值    52
7.2  水平地震作用力的计算(底部剪力法)    52
7.3  水平地震作用下框架的侧移验算    55
7.4  水平地震作用下框架内力计算(D值法)    56
第8章荷载和内力组合    62
8.1  梁的内力组合    63
8.1.1梁的内力组合计算    63
8.1.2框架梁组合的剪力设计值    70
8.2  柱的内力组合表    70
8.2.1  柱的内力组合计算    70
8.2.2 柱的剪力设计值    79
第9章框架梁、柱配筋    80
9.1  框架横梁配筋    80
9.1.1 内力组合及步骤    80
9.1.2 设计参数    80
9.1.3 配筋计算    80
9.2  框架柱配筋    87
第10章板的配筋    96
10.1  双向板计算    96
10.1.1  荷载设计值    98
第11章楼梯设计    108
11.1  设计参数    108
11.2  楼梯板计算    108
11.3  平台板计算    111
11.4  楼梯梁计算    113
第12章基础设计    117
12.1  地基基础设计等级    117
12.2  确定基底尺寸(④-A)    117
12.3  地基承载力验算(④-A)    118
12.4  基础受冲切承载力验算(④-A)    118
12.5  基础底板配筋计算(④-A)    119
12.7  地基承载力验算(④-1/C)    121
12.8  基础受冲切承载力验算(④-1/C)    122
12.9 基础底板配筋计算(④-1/C)    123
结束语    125
参考文献    126
致谢    127
