五层4800平米武汉某大学教学楼框架结构设计(建筑图结构图)

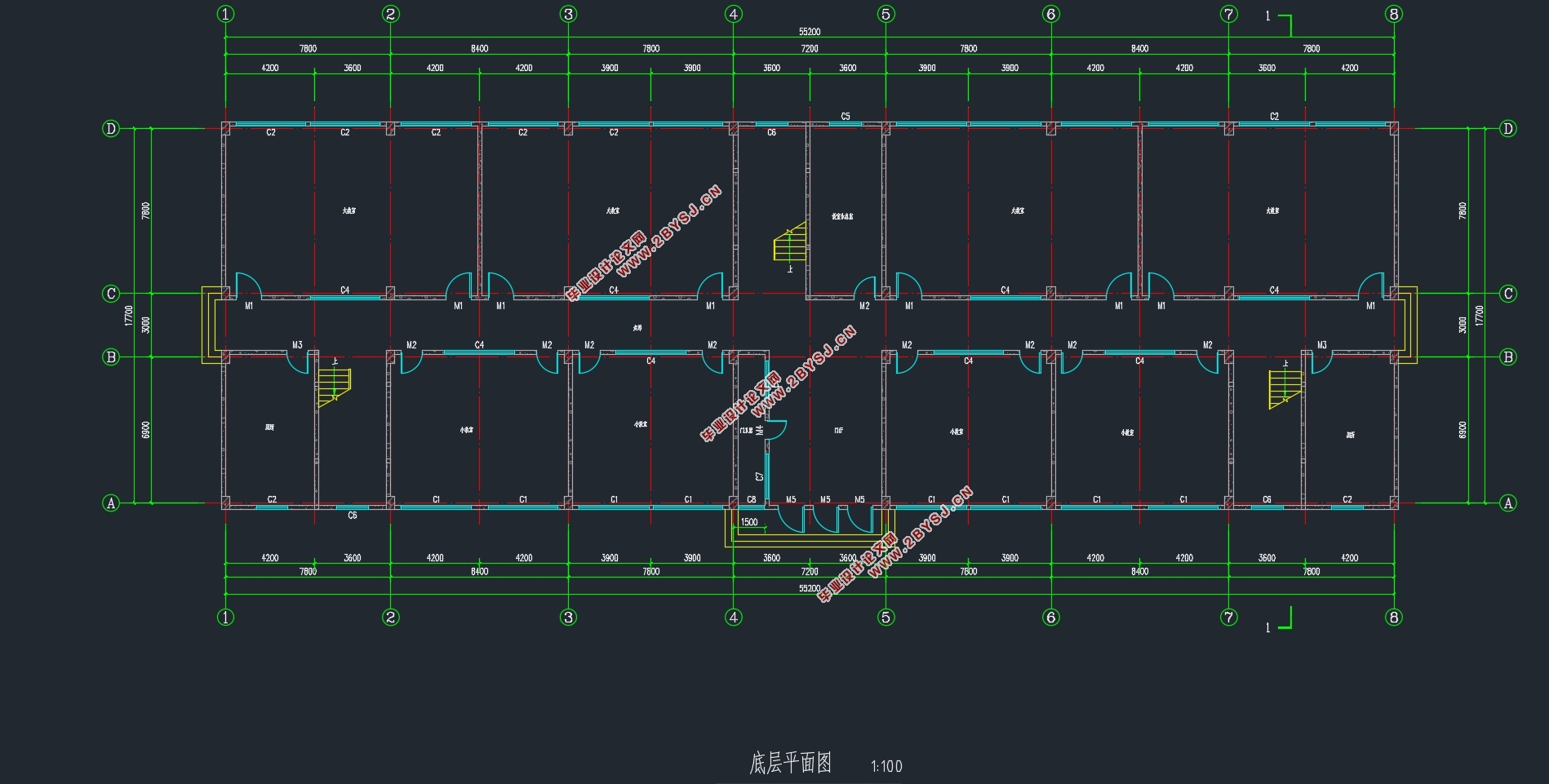

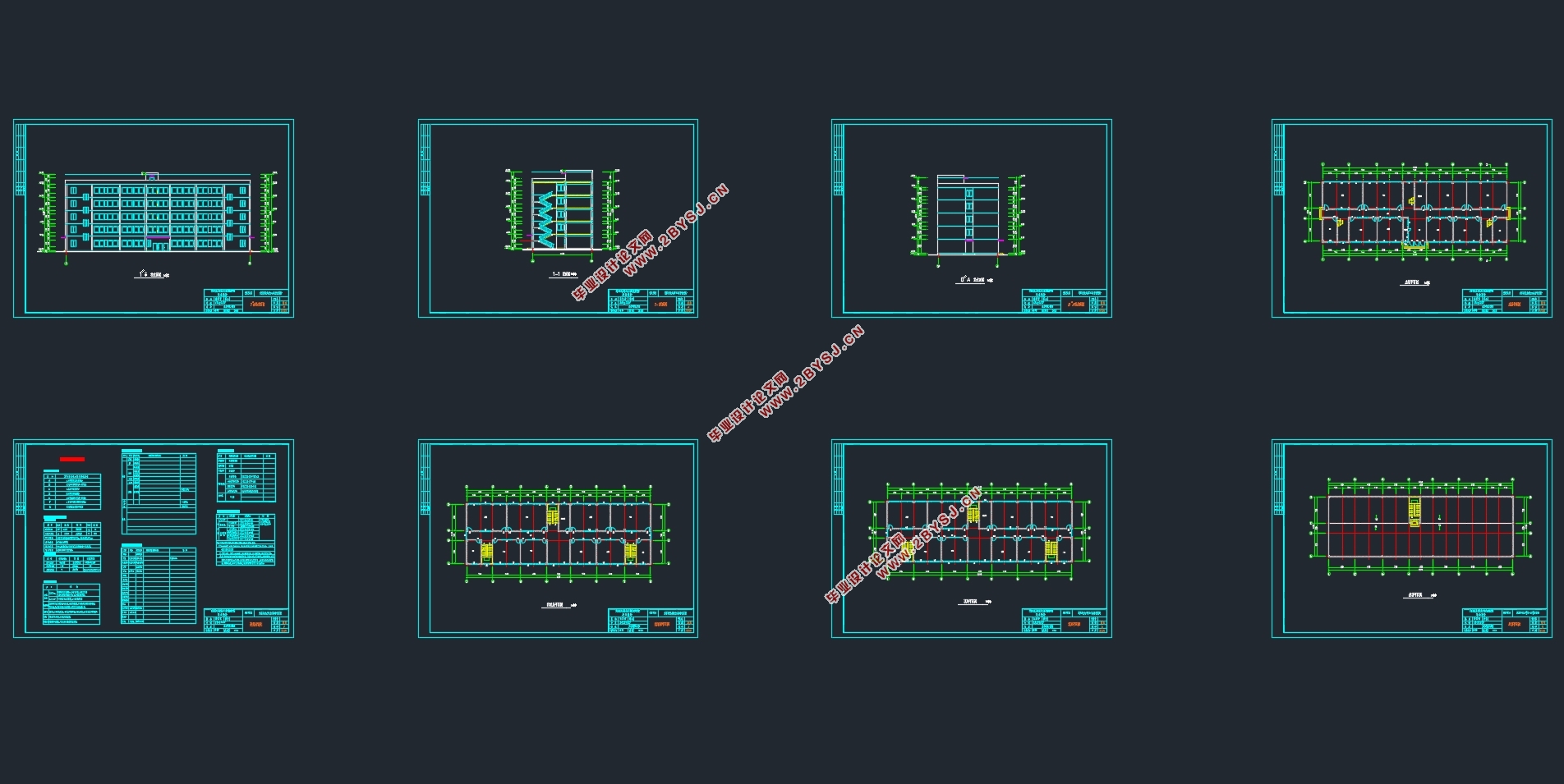

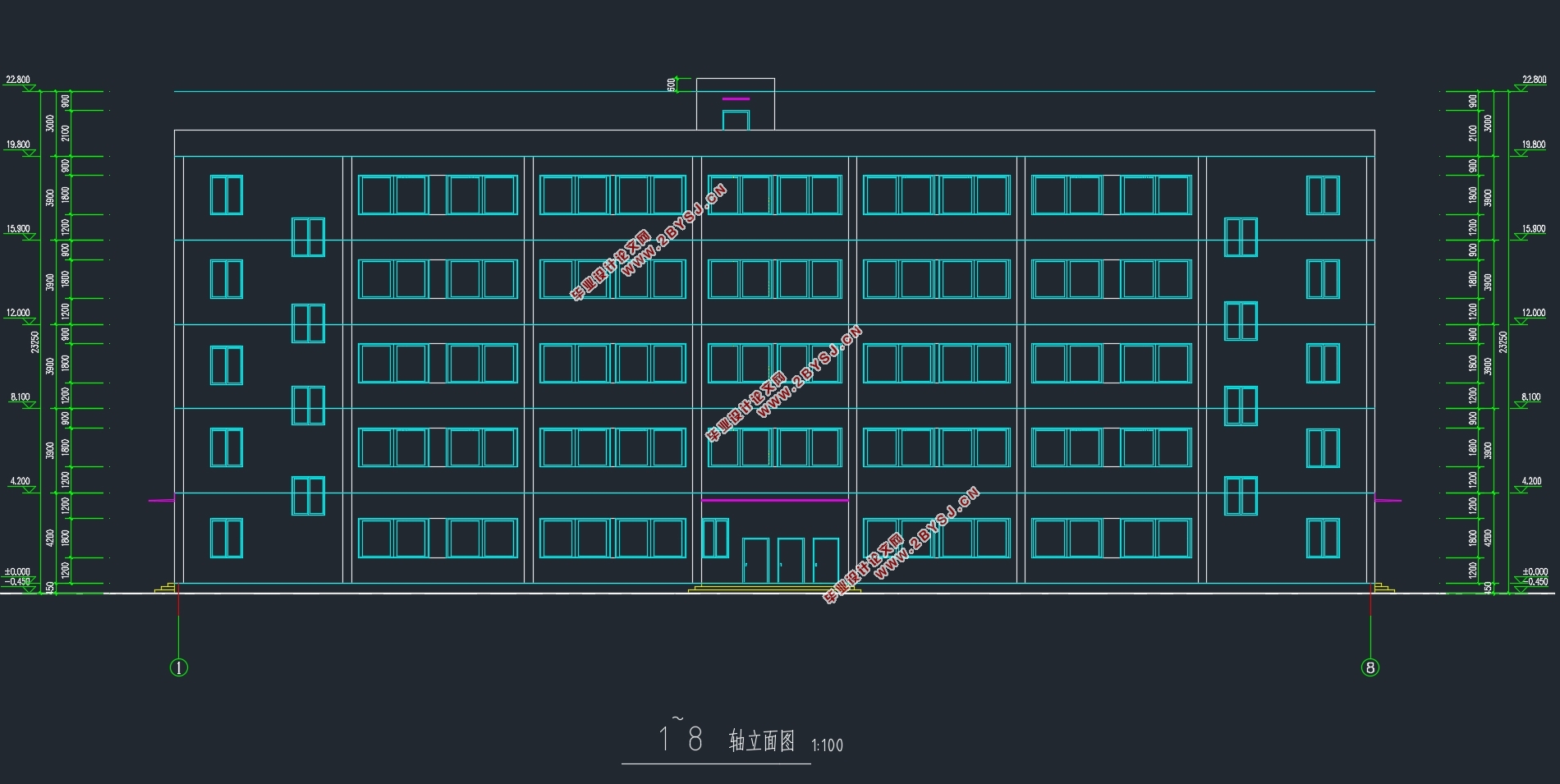

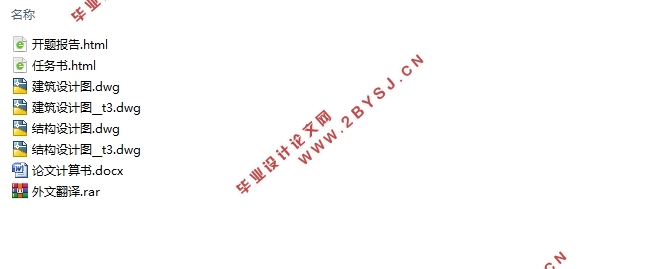

五层4800平米武汉某大学教学楼框架结构设计(建筑图结构图)(任务书,开题报告,外文翻译,论文计算书17000字,建筑图7张,结构图9张)
摘要
设计为武汉某大学3#教学楼设计，建筑层数5层，总建筑面积约为4800m2，7度抗震设防。设计主要包括建筑设计和结构设计两个部分，建筑设计主要为建筑平面图、立面图和剖面图的设计；结构设计主要为框架结构设计、构件的设计。本设计着重对其中一榀框架进行了计算，主要计算内容写于本计算书。计算书主要包括了材料选择、尺寸确定即计算简图、荷载计算、内力计算、内力组合、配筋计算、楼梯间设计以及基础设计等内容。设计主要依据国家现行的相关规程和规范进行编写。
关键词：框架结构、结构设计、荷载计算、内力计算、内力组合、配筋计算、构件设计
 
Abstract
This design is teaching building of Wuhan University of Sciece and Technology, which has 5 floors ,with a total construction area of about 4800m2 and 7 degree seismic fortification. The design mainly includes two parts: the architectural design and the structural design. The architectural design mainly includes the building plane, Facade map and section plane. The structural design is mainly the design of the frame structure and the design of the component. This design select one framework of the structure to calculate, and the main calculation of the contents is written in this book. The calculation books include material selection, size calculation, calculation diagram, load calculation, internal force calculation, internal force combination, reinforcement calculation, staircase design and basic design. The design is mainly based on the relevant national rules and norms.
Keywords: frame structure, structural design, load calculation, internal force calculation, internal force combination, reinforcement calculation, component design

工程概况
本设计为武汉科技大学3号教学楼设计，建筑层数5层，总体的建筑面积约为4800m2。建筑主的要用房有大教室，小教室，教室休息室，男女卫生间，门卫房。建筑的耐火等级为二级，安全等级为二级。抗震设防烈度为7度，设计地震分组为第一组，II类场地。
本建筑要求使用钢筋混凝土框架结构。
1.2结构方案设计及结构布置
钢筋混凝土框架结构是由梁，柱通过节点连接组成的用来承受竖向荷载和水平荷载的结构体系，对于墙体而言，主要起到维护和隔断的作用。框架结构的建筑平面布置相对灵活多变，可以形成大的空间。虽然设计要求为钢筋混凝土框架结构，但即使经过分析，结合楼房特点、房屋高度等因素，本次设计的结构也是选用框架结构更为合理。
结构布置是要满足一定要求，按照相关的原则进行布置设计：
（1）满足使用要求，尽可能与建筑的平面、立面、剖面图一致；
（2）满足足人防、消防要求，使水暖电各专业的布置能有效进行；
（3）设计结构尽可能简单、规则、均匀、对称，构件类型少；
（4）妥善处理温度、地基不均匀沉降以及地震等因素对建筑物的影响；
（5）尽量满足施工方便，经济合理。
1.3荷载类型
作用在框架结构上的荷载主要包括恒荷载和活荷载。恒荷载主要是结构构件自重，活荷载包括楼面活荷载、屋面活荷载、风荷载、雪荷载等。
结构竖向荷载主要是结构自重和使用荷载，结构构件自重按照截面实际尺寸计算确定，活荷载按照《建筑结构荷载规范》GB50009-2012确定。
水平荷载包括地震作用和风荷载。其中按照《建筑结构抗震设计规范》GB50011-2010中5.1.2小结所描述，对于结构不超过40m，以剪切为主且质量和刚度沿高度分布比较均匀的结构，可采用底部剪力法等简化方法。
1.4变形缝的设置
为降低地基不均匀沉降，温度变形和地震作用对建筑物的不利影响，通常设置沉降缝、伸缩缝以及抗震缝，在设计计算时，通常三缝合一。此处，由于教学楼的宽度在不设变形缝的范围内，因此本结构不设缝。
1.5侧移控制要求
在正常使用情况下，框架结构要具备足够的刚度，避免产生过大的位移而影响结构的承载力、稳定性和使用要求。框架结构的侧移主要是由风荷载和水平地震作用引起，其侧移是由梁柱杆件弯曲变形和轴向变形产生的，在层数不多的框架中，柱轴向变形引起的侧移很小，可以忽略不计。在近似计算中，一般只需要计算由杆件弯曲引起的变形。
框架结构在正常使用条件下的变形验算，要求按弹性方法计算的风荷载标准值作用下的各层的层间侧移值与该层的层高之比Δu/h,不宜超过1/550的限值。


目录
第1章    绪论    1
1.1工程概况    1
1.2结构方案设计及结构布置    1
1.3荷载类型    1
1.4变形缝的设置    2
1.5侧移控制要求    2
第2章材料选择、构件尺寸确定及计算简图    3
2.1材料选择    3
2.2结构平面布置图    3
2.3梁、板、柱尺寸估计    3
2.3.1板厚度选择    3
2.3.2梁尺寸选择    3
2.3.3柱尺寸选择    3
2.4基础选型以及埋置深度的选择    4
2.5计算简图    4
2.6梁柱线刚度计算    4
第3章荷载计算    6
3.1恒载标准值计算    6
3.2活荷载标准值计算    8
3.2.1楼面和屋面活荷载    8
3.3水平地震荷载的计算    9
第4章内力计算    11
4.1内力计算方式    11
4.2 结构受荷图    11
4.2.1 竖向受荷总图确定    11
4.2.2水平受荷图    12
4.3结构的内力计算    13
4.3.1竖向荷载的计算    13
4.3.1.1恒荷载的计算    13
4.3.1.2活荷载的计算    14
4.3.2风荷载的计算    15
4.3.3地震荷载计算    19
第5章内力组合    24
5.1内力组合    24
第6章截面设计与配筋计算    43
6.1材料相关参数    43
6.2框架梁截面设计    43
6.2.1截面尺寸复核    43
6.2.2框架梁截面设计算例    43
6.2.3框架梁的配筋计算表    44
6.3框架柱截面设计    44
6.3.1轴压比验算    44
6.3.2截面尺寸复核    44
6.3.3框架柱的截面设计算例    45
6.3.4框架柱配筋计算表    46
6.4配筋汇总    53
第7章板的配筋计算    54
7.1相关参数    54
7.2 荷载    54
7.3 楼板配筋算例    54
7.4 次梁配筋    55
7.5 配筋计算表格    56
第8章楼梯设计    58
8.1设计参数    58
8.2梯段板设计    58
8.3平台板、梁计算    59
8.3.1平台板荷载    59
8.3.2平台板内力配筋计算    59
8.3.3平台梁荷载    59

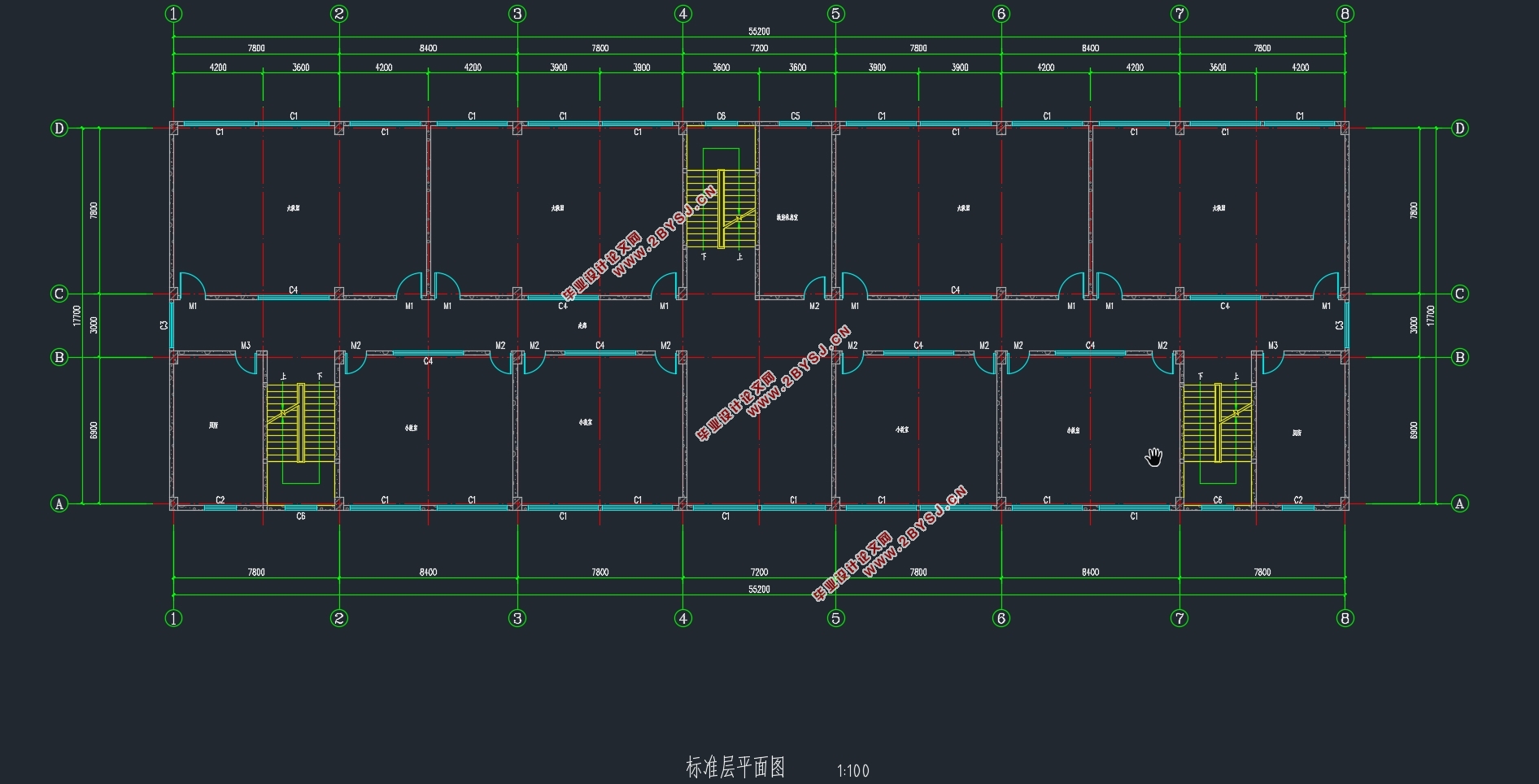

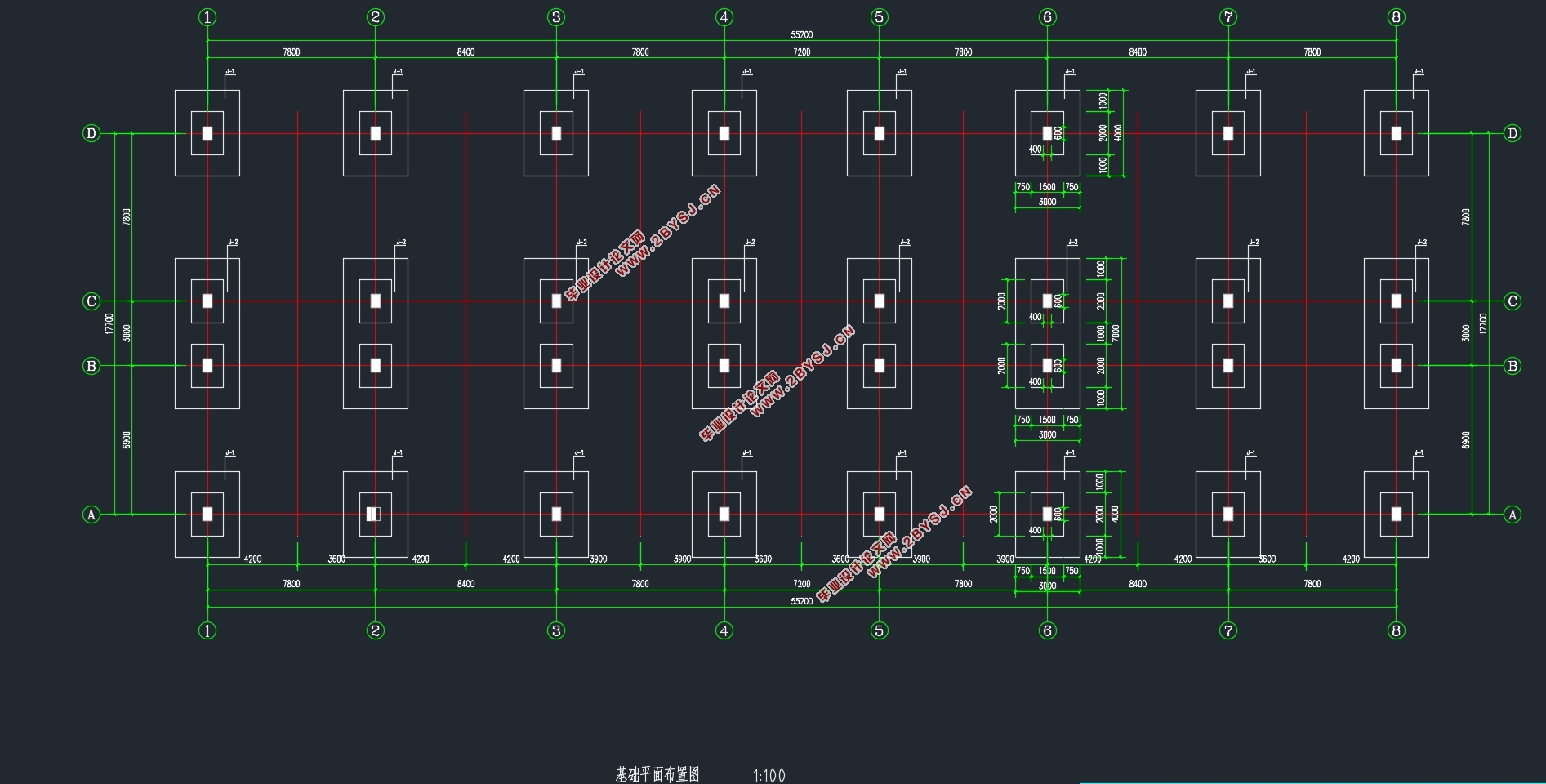

第9章柱下基础设计    60
9.1设计参数    60
9.2 A轴D轴独立基础设计    60
9.2.1荷载计算    60
9.2.2 基底尺寸确定    60
9.2.3抗冲切验算    60
9.2.4 配筋计算    61
9.3 BC轴联合基础设计    61
9.3.1 荷载计算    61
9.3.2基础底面    61
9.3.3内力计算    62
9.3.4高度验算    63
9.3.5 配筋计算    63
结论    64
致谢    64
参考文献：    64
