襄阳白云湖岸五层框架结构商业楼设计(建筑图结构图)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

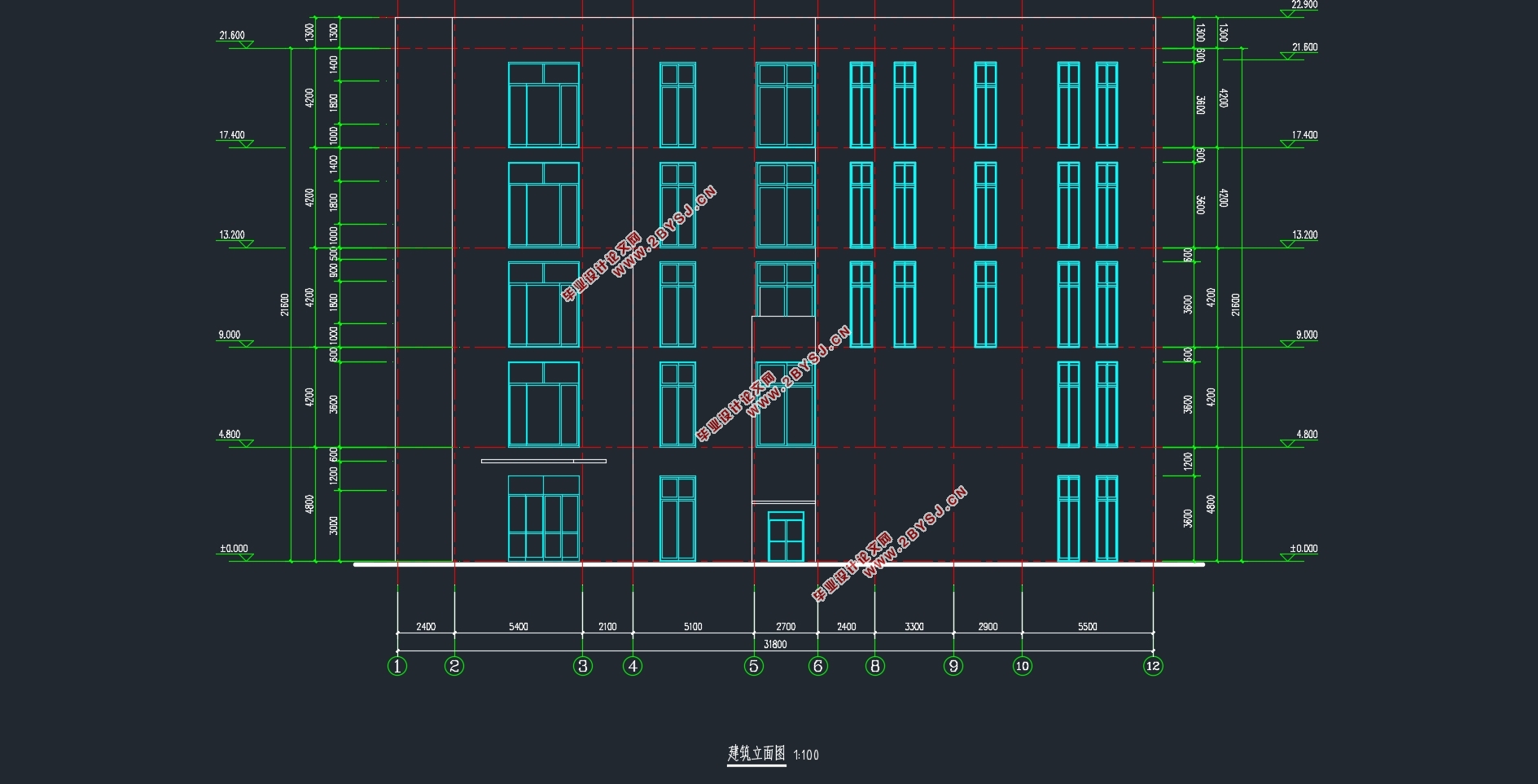

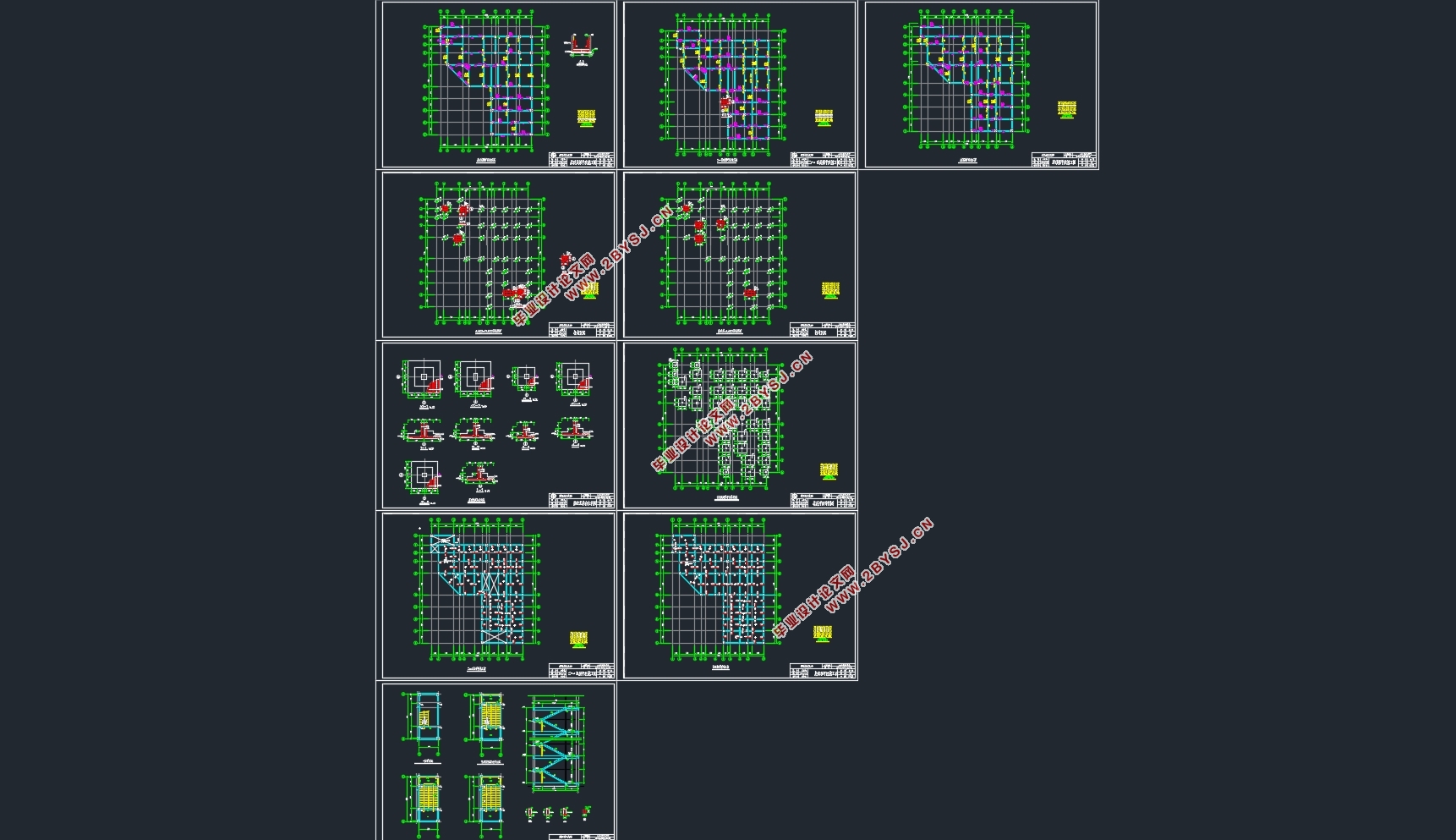

襄阳白云湖岸五层框架结构商业楼设计(建筑图结构图)(任务书,开题报告,外文翻译,论文计算书18000字,建筑图9张,结构图10张)
1 设计资料
1.1  工程名称
襄阳白云湖岸1#商业楼设计
1.2  工程概况
整个商业楼总高度为22.9m,一共5层,第二层至第五层的层高为4.2m,第一层的层高为4.8m,建筑内外的高差是150mm,房顶的女儿墙高度为1.3m,底层的室内设计标高为±0.000。
1.3  确定建筑等级
建筑物耐久等级为二级,耐火等级为二级,防水等级为二级。
1.4  确定设计荷载
基本风压根据规范采用: ,采用50年一遇的风压值,地面粗糙度C类。
基本雪压: ,采用50年一遇的雪压值。
1.5  抗震设防
根据规范要求,商业楼建筑抗震设防的类别为丙类,抗震设防的烈度为6度,设计基本地震加速度值为0.05g,设计地震分组为第一组,建筑场地类别为II类,建筑的设计特征周期为0.35s。框架抗震等级为四级。
1.6  气象资料
查阅襄阳地区的相关气象资料规范,襄阳地区主导风向为夏季东南风,冬季东北风。风速为冬季平均2.9m/s,夏季平均2.8 m/s,最大风速22.3m/s;最热月平均温度27.8oC,最冷月平均温度为2 oC;极端最高温度为42.5 oC,极端最低温度为-13.1 oC;最热月平均相对湿度79%,最冷月平均相对湿度62%;平均的年降雨量为1126.1mm,最大暴雨强度为49mm/h,最大降雨量为325.6mm,最大积雪深度为321mm。
1.7  地质资料
Ⅱ类建筑场地,场地的土层至上而下分别为:素填土、夹中压缩性土,承载力特征值fak=110kPa;半干湿,密实,可塑的粉质粘土,厚度1.8~15.3m,承载力特征值fak=300kPa。施工时应做好防排水,回填时采用不透水材料分层夯实。
