六层3400平米襄阳白云湖岸商业楼设计(含建筑图结构图)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

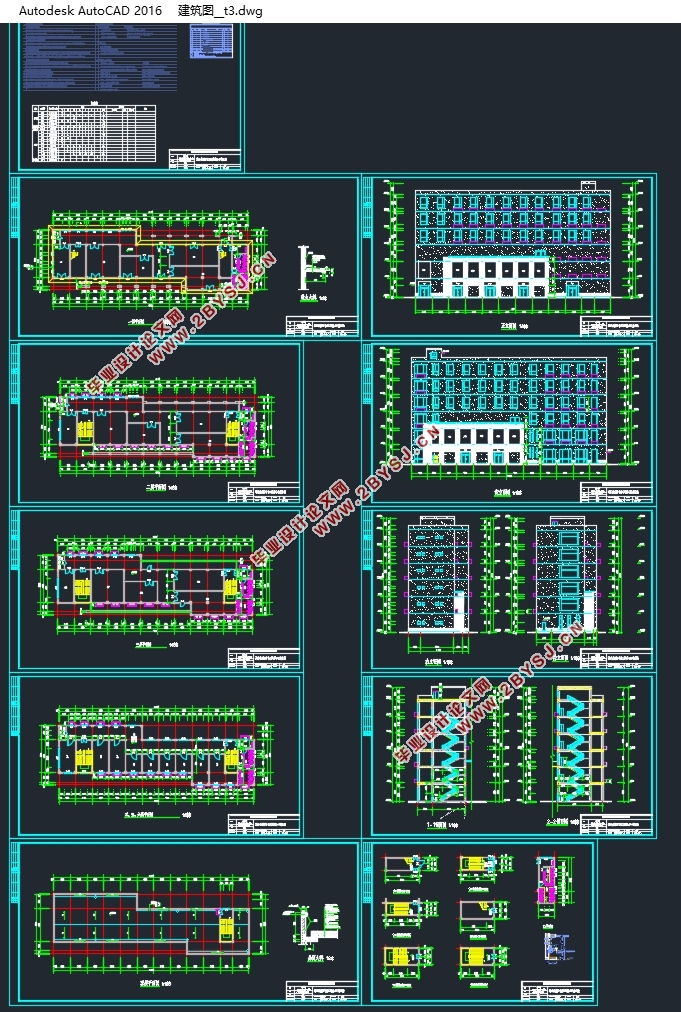

六层3400平米襄阳白云湖岸商业楼设计(含建筑图结构图)(任务书,开题报告,论文计算书22000字,建筑图10张,结构图17张)
本工程建筑场地分组为Ⅱ类,工程施工场地土层至上而下分别为:
素填土:以粘土组成,夹杂中压缩性土,厚度-0.15~-1.5m,承载力特征值fak=110kPa;
粉质粘土:半干湿,密实,可塑,厚度-1.5~-15.3m,承载力特征值fak=300kPa。
由于该地区降雨量较大,为防止持力层吸水后承载力下降及基础不均匀沉降,基坑施工时应做好排水措施,基坑回填时应用不透水材料充分夯实。
2 结构选型
本结构为钢筋混凝土现浇框架结构。
2.1  柱网布置
本结构平面柱网布置如图2.1所示:
2.2  框架结构承重方案的选择
竖向荷载的传力路径:楼板的均布荷载经次梁间接或直接传至主梁,再由主梁传至框架柱,最后传至地基。
2.3  计算单元选取
框架结构的计算单元如图所示,取④轴上一榀框架为代表计算。假定框架柱的下端嵌固于基础顶面,框架梁与柱刚接。由于各层柱的截面尺寸不变,故框架梁长等于横向轴线之间的距离。底层柱高为基础顶面到一层楼面距离,基础顶面标高根据地勘报告,初步设为-1.5m,二层楼面标高为4.8m,其余各层柱高从本层楼面至上一层楼面均为4.2m。


六层3288平米襄阳白云湖岸商业楼设计(含建筑图结构图)
六层3288平米襄阳白云湖岸商业楼设计(含建筑图结构图)
六层3288平米襄阳白云湖岸商业楼设计(含建筑图结构图)
六层3288平米襄阳白云湖岸商业楼设计(含建筑图结构图)
六层3288平米襄阳白云湖岸商业楼设计(含建筑图结构图)
六层3288平米襄阳白云湖岸商业楼设计(含建筑图结构图)
六层3288平米襄阳白云湖岸商业楼设计(含建筑图结构图)
六层3288平米襄阳白云湖岸商业楼设计(含建筑图结构图)


目录
绪论    - 1 -
1 设计概况    - 2 -
1.1  工程名称    - 2 -
1.2  建筑设计概况    - 2 -
1.3  建筑等级    - 2 -
1.4  设计荷载    - 2 -
1.5  抗震设防    - 2 -
1.6  气象资料    - 2 -
1.7  地质资料    - 3 -
1.8  材料选用    - 3 -
2 结构选型    - 4 -
2.1  柱网布置    - 4 -
2.2  框架结构承重方案的选择    - 4 -
2.3  计算单元选取    - 4 -
2.4  梁、柱截面尺寸的设计    - 7 -
2.4.1  梁截面估算(④轴)    - 7 -
2.4.2  柱截面初选(④轴)    - 7 -
3 侧移刚度的计算    - 9 -
3.1  梁线刚度ib的计算(I=2I0)    - 9 -
3.2  柱线刚度ic的计算(I=I0)    - 9 -
3.3  相对线刚度计算    - 9 -
4 恒荷载作用下内力计算    - 11 -
4.1  恒荷载标准值计算    - 11 -
4.2  恒载作用下框架内力    - 13 -
4.2.1框架梁等效恒载    - 14 -
4.2.2柱恒荷载集中力计算    - 16 -
4.3  恒载作用下框架的内力计算    - 20 -
5活荷载标准值计算    - 30 -
5.1活荷载标准值    - 30 -
5.2活载作用下框架内力    - 30 -
5.2.1屋面与楼面等效活载    - 30 -
5.2.2柱活载集中力计算    - 32 -
5.3  活载作用下框架的内力计算    - 35 -
6 风荷载作用    - 42 -
6.1  风荷载标准值    - 42 -
6.2  侧移刚度D    - 44 -
6.3  风荷载作用下框架侧移计算    - 44 -
6.4  框架柱的剪力分配计算    - 45 -
6.5  框架柱反弯点高度的计算    - 47 -
6.6  框架柱端的剪力弯矩及梁端的弯矩计算    - 48 -
7 水平地震荷载作用    - 53 -
7.1  重力荷载代表值的计算    - 53 -
7.1.1顶层重力荷载代表值    - 53 -
7.1.2五~六层重力荷载代表值    - 53 -
7.1.3四层重力荷载代表值    - 53 -
7.1.3三层重力荷载代表值    - 54 -
7.1.3二层重力荷载代表值    - 54 -
7.1.4底层重力荷载代表值    - 54 -
7.2  水平地震作用力的计算(基底剪力法)    - 55 -
7.3  水平地震作用下框架的侧移验算    - 57 -
7.4  水平地震作用下框架内力计算(D值法)    - 57 -
8 荷载和内力组合    - 63 -
8.1  梁的内力组合    - 65 -
8.1.1梁的内力组合计算    - 65 -
1.2框架梁组合的剪力设计值    - 73 -
8.2  柱的内力组合表    - 73 -
8.2.1  柱的内力组合计算    - 73 -
8.2.2 柱的剪力设计值    - 86 -
9 框架梁、柱配筋    - 86 -
9.1  框架横梁配筋    - 86 -
9.2  框架柱配筋    - 92 -
10 板的配筋    - 104 -
10.1  双向板计算    - 104 -
10.1.1  荷载设计值    - 105 -
10.1.2  内力计算    - 105 -
11 楼梯设计    - 110 -
11.1  设计参数    - 110 -
11.2  楼梯板(LT-1)计算    - 110 -
11.3  楼梯板(LT-2)计算    - 114 -
11.4  楼梯板(LT-3)计算    - 118 -
11.5  平台板计算    - 121 -
11.6  平台梁计算    - 122 -
12 基础设计    - 125 -
12.1  地基基础设计等级    - 125 -
12.2  确定基底尺寸(以柱④-F为例)    - 125 -
12.3  地基承载力验算    - 126 -
12.4  基础受冲切承载力验算    - 126 -
12.5  基础底板配筋计算    - 127 -
12.7  地基承载力验算    - 128 -
12.8  基础受冲切承载力验算    - 129 -
12.9 基础底板配筋计算    - 130 -
结束语    - 132 -
参考文献    - 133 -
致谢    - 134 -
