六层3818平米某置业有限责任公司综合楼设计(建筑图结构图)

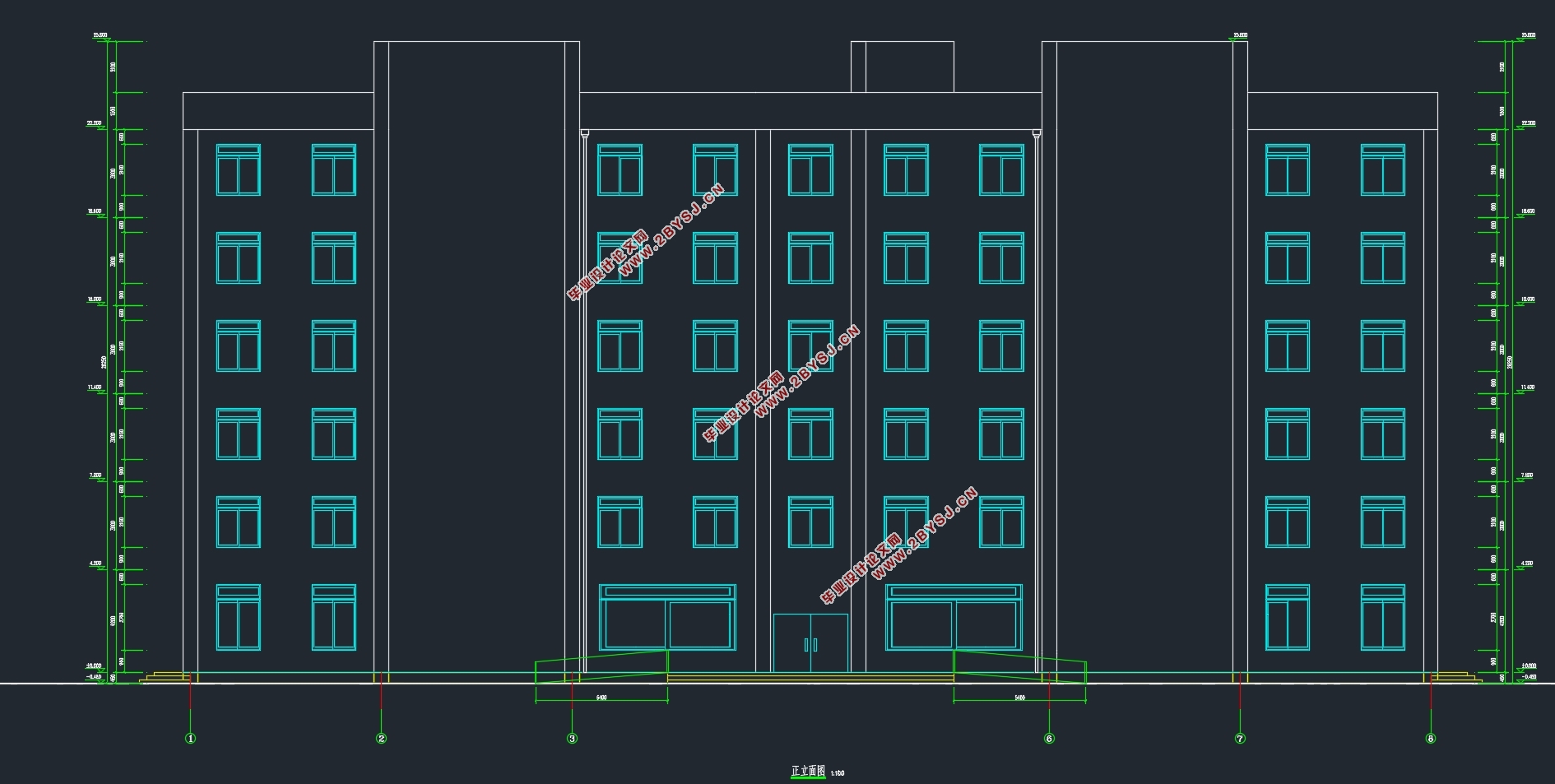

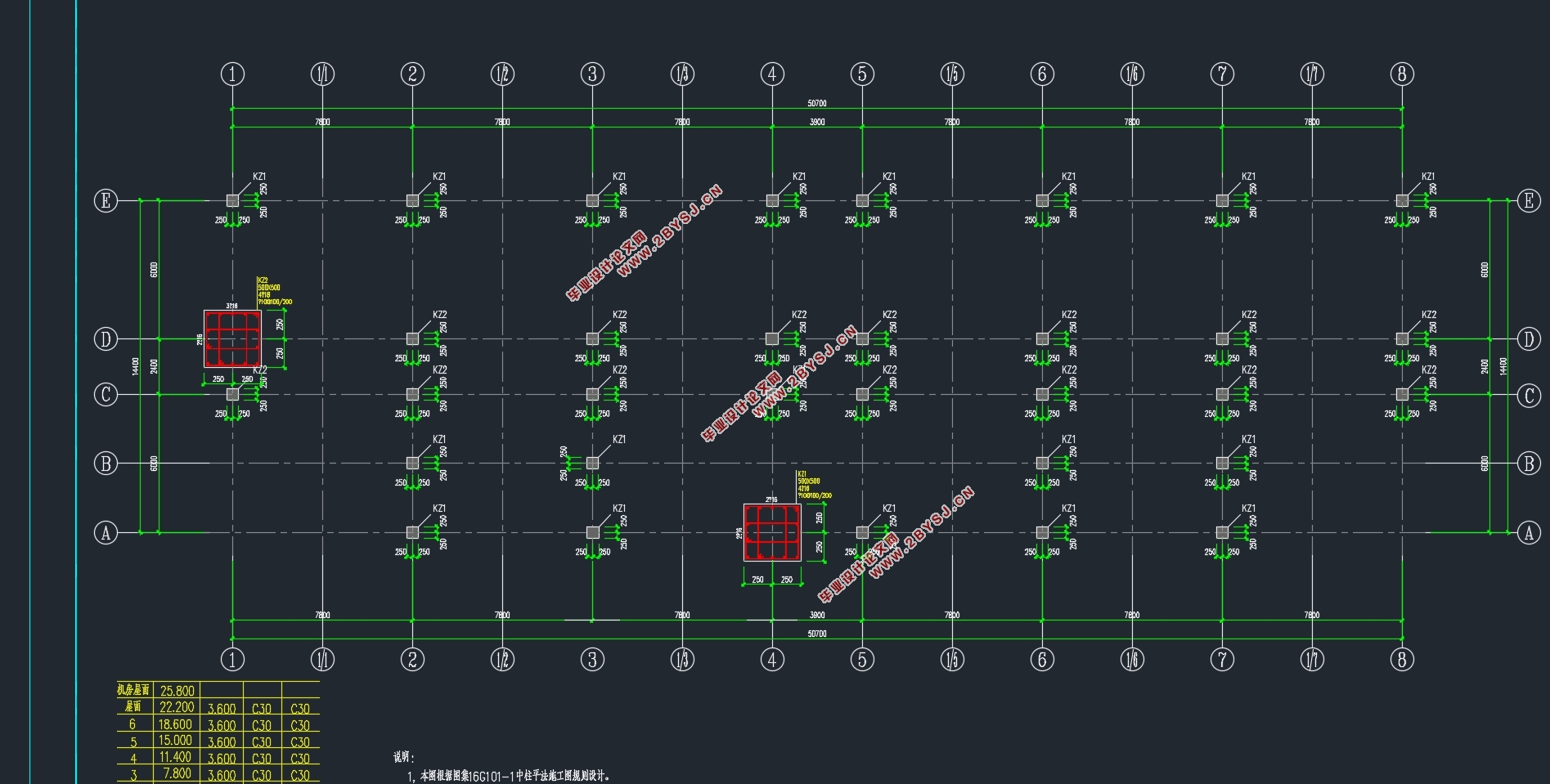

六层3818平米某置业有限责任公司综合楼设计(建筑图结构图)(任务书,开题报告,外文翻译,论文计算书28000字,建筑图10张,结构图11张)
摘    要
本设计是中望置业有限责任公司综合楼设计，采用钢筋混凝土六层框架结构。 基本的设计内容和方法如下：第一部分是建筑设计，在参观相关建筑并去工地
实习之后，根据自身对办公楼建筑的理解开始进行设计，然后绘出建筑施工图；第二部分是结构设计，选取设计中的一榀框架进行结构计算，主要包括恒荷载、活荷载、风荷载、地震荷载以及进行内力组合，为减少错误及保证计算的正确性，用结构力学求解器计算恒荷载、活荷载作用下结构的内力，并与手算内容进行对比；第三部分即根据内力计算结果 对梁、柱、楼梯以及基础进行配筋计算，并绘出结构施工图。
关键词：框架结构；荷载；配筋

Abstract
This design is a comprehensive building design of Zhongwangzhiye Limited liability company which adopts a reinforced concrete six-story frame structure.
The basic design content and methods are as follows: The first part is the architectural design. Visit the relevant buildings and go to the construction site.After the internship, according to their own understanding of the office building design began to design, and then draw the construction drawings; the second part is the structural design, select the design of a frame for structural calculations, mainly including constant load, live load, wind load In order to reduce errors and ensure the correctness of the calculation, the structural force solver is used to calculate the internal forces of the structure under the action of the constant load and the live load, and compared with the content of the hand calculation. The third part is based on the internal force calculation. As a result, reinforcements were calculated for beams, columns, stairs, and foundations, and structural construction drawings were drawn.
Keywords: frame structure; load; reinforcement

1.4工程概况
 根据设计任务书以及资料的规划要求，本办公楼建筑要求的主要功能有：值班室，接待室，会议室，办公室，资料室，总机房等等。
本建筑建筑采用钢筋混凝土框架结构。建筑总高度为22.200m，共六层，属多层建筑。底层4.2m，其余各层3.6m。室内外高差为450mm，底层室内设计标高±0.000。建筑总面积为3818.88m2。
1.5建筑等级
建筑物耐久等级为二级，耐火等级为二级，防水等级为二级，建筑物等级为二级，设计使用年限为50年，γ0=1.0。
1.6抗震设防
建筑抗震设防类别为丙类，抗震设防烈度：7度；根据《建筑抗震设计规范》GB50011-2010表3.2.2的规定，设计基本地震加速度为0.1g；设计地震分组为第一组，建筑场地类别： III类；地面粗糙程度类别：C类，建筑结构的阻尼比ζ＝0.05；框架结构的抗震等级：根据《建筑抗震设计规范》GB50011-2010表6.1.2的规定，抗震等级为三级。
1.7气象资料
1. 气温：年平均气温16.7℃，极端最高气温40℃，最低－6℃；
2. 相对湿度：79%（夏季），76%（冬季）；
3. 基本风压：0.35 kN/m2主导风向：夏季东南风，冬季西北风，地面粗糙度C类；
4. 基本雪压：0.25  kN/m2，采用50年一遇的雪压值；
5. 最大降雨量：60mm/h。
1.8地质资料
场地平坦，周围无相邻建筑物。自上而下土层分布情况为：粉质黏土（Qal+pl）, 褐黄色，可塑，湿，含褐色铁锰氧化物结核，该层未穿透，fak=250kPa，ES=7.7Mpa。场地土15m 深度范围内无液化土层。地面下深度20m范围内土层的等效剪切波速vse=205m/s，覆盖层厚度超过50m。
1.9材料选用
（1）混凝土：梁、板、基础、柱均采用C30。
（2）墙体：墙采用240加气混凝土砌块，容重γ＝6.5kN/m³
1.10楼、屋面使用荷载
屋面为上人屋面活载：2.0kN/ m2
楼面、走道：2.0kN/ m2
消防楼梯：2.0kN/ m2


目录
绪论    3
1设计资料    2
1.1工程名称    2
1.2建设地点    2
1.3设计原则    2
1.4工程概况    2
1.5建筑等级    2
1.6抗震设防    3
1.7气象资料    3
1.8地质资料    3
1.9材料选用    3
1.10楼、屋面使用荷载    3
2结构选型    4
2.1主体工程设计    4
2.2柱网及计算单元选取    4
2.3梁柱截面尺寸的初步确定    5
2.3.1梁截面尺寸的确定    5
2.3.2柱截面尺寸的确定    5
2.3.3楼板厚度（采用双向板）    7
2.3.4梁、柱相对线刚度计算    7
3 荷载计算及其内力分析    9
3.1恒载标准值计算    9
3.2活荷载标准值计算    10
3.3框架梁线荷载计算    10
3.4框架柱集中荷载计算    14
3.4.1 A点柱纵向集中荷载计算    14
3.4.2 C点柱纵向集中荷载计算    15
3.4.3 D点柱纵向集中荷载计算（同C点）    15
3.4.4 D点柱纵向集中荷载计算（同A点）    15
3.5荷载作用下框架的固端弯矩    18
3.6 节点分配系数计算    19
3.7 力矩分配法计算荷载作用下框架内力    19
3.7.1恒荷载作用下框架的内力计算    19
3.7.2活荷载作用下框架的内力计算    23
4 用结构力学求解器计算荷载作用下框架内力    27
5风荷载作用    37
5.1风荷载标准值    37
5.2侧移刚度D及剪力分配系数计算    38
5.3风荷载作用下框架侧移计算    39
5.4风荷载作用下框架内力计算（D值法）    40
6水平地震荷载作用    46
6.1重力荷载代表值的计算    47
6.2 水平地震作用力的计算    48
6.3 水平地震作用下框架的侧移验算    51
6.4 水平地震荷载作用下框架内力计算（D值法）    51
7荷载和内力组合    54
7.1荷载组合类型    54
7.2梁的内力组合    55
7.2.1梁的内力组合计算    55
7.2.2框架梁组合的剪力设计值    63
7.3柱的内力组合    64
7.3.1框架柱的内力组合计算    64
7.3.2抗震组合下框架柱柱端弯矩计算    70
7.3.3抗震组合框架柱的剪力设计值    72
8框架梁、柱配筋    73
8.1 框架梁配筋    73
8.1.1 正截面受弯承载力计算    73
8.1.2斜截面受剪承载力计算    76
8.1.3 框架梁纵筋的锚固长度    78
8.1.4 框架梁裂缝宽度计算    78
8.2框架柱配筋    82
8.2.1轴压比验算    82
8.2.2 截面尺寸复核    83
8.2.3 正截面受弯承载力计算    84
8.2.4 斜截面受剪承载力计算    94
8.2.5 框架柱裂缝宽度验算    95
9板的配筋    96
9.1板的类型    96
9.2 荷载设计值计算    97
9.3 截面设计    97
10楼梯设计    100
10.1 设计参数    100
10.2 楼梯板计算    100
10.3 平台板计算    101
10.4 平台梁计算    102
11基础设计    104
11.1地质资料    104
11.2 独立基础设计    104
11.2.1 地基承载力计算    104
11.2.2荷载组合值    105
11.2.3地基承载力验算    106
11.2.4地基内力计算    106
11.2.5 A柱下独立基础计算    106
11.3联合基础设计    110
11.3.1确定基础底面尺寸    110
11.3.2 基础验算及配筋计算    110
