六层5480平米某小学行政办公楼设计(建筑图,结构图)
无需注册登录,支付后按照提示操作即可获取该资料.

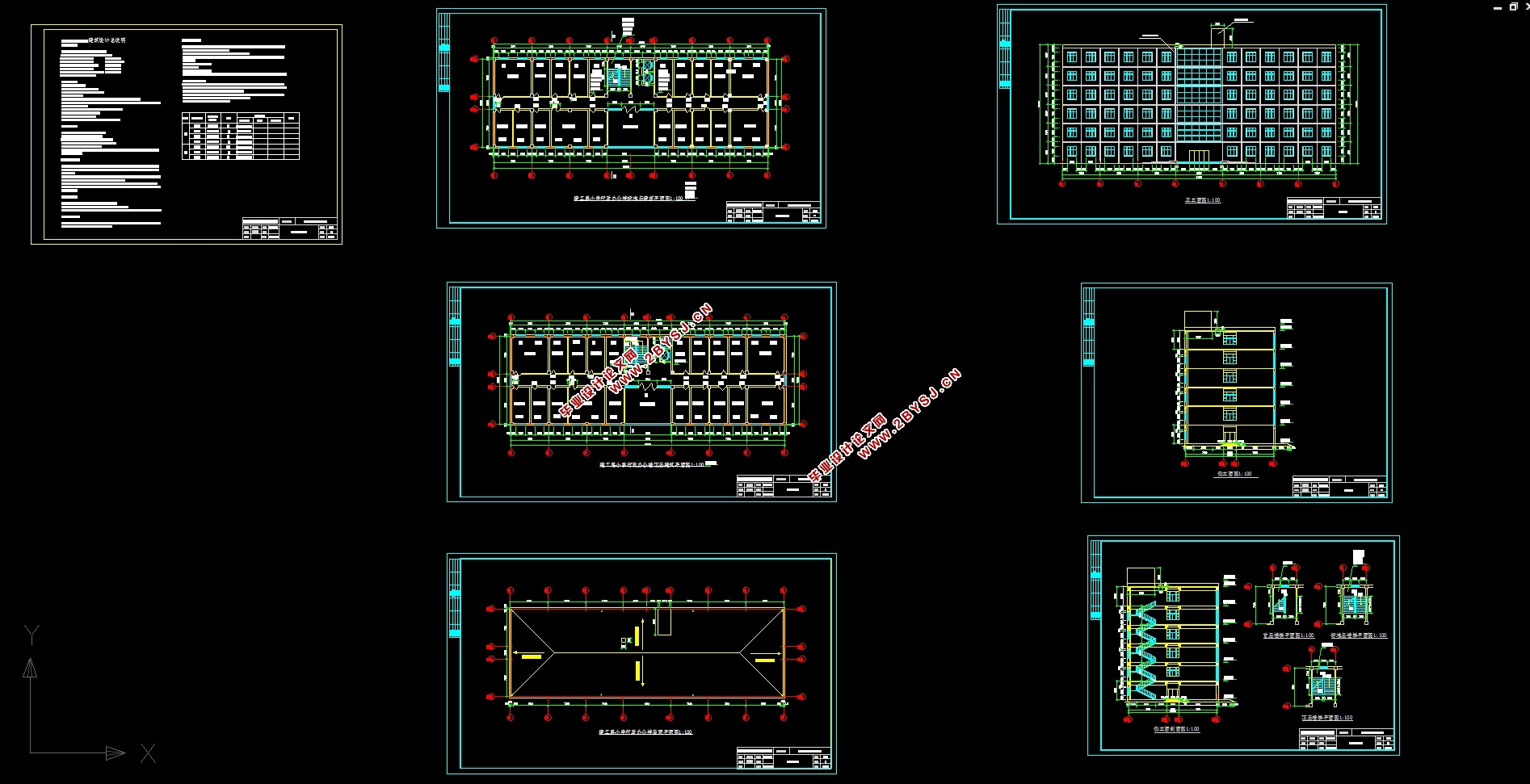

六层5480平米某小学行政办公楼设计(建筑图,结构图)(任务书,计算书27000字,建筑图6张,结构图6张)
【摘要】本次毕业设计主要是办公楼设计,设计内容包括建筑设计、结构设计和基础设计三部分。毕业设计是土木工程专业必修课程,我的设计是小学行政办公楼设计,设计采用钢筋混凝土现浇框架结构,建筑层数为6层,建筑总高度为22.45m,总建筑面积为5480.64m2,底层占地面积为913.44m2。根据设计要求,抗震设防烈度为8度,抗震等级为二级,设计中要考虑抗震设计。设计包括建筑部分、结构部分、楼梯、基础等。根据任务书要求布置各层平面。本方案主体结构为双向承重框架。在进行荷载计算和构件截面估算后,选取了一榀框架进行计算,计算内容包括框架梁柱截面尺寸的选取及线刚度的计算;恒载、活载、地震作用下梁端、柱端弯矩剪力的计算框架内力组合;框架梁柱配筋计算;楼梯配筋计算即基础配筋计算。由于柱网的限制,基础采用钢筋混凝土条形基础。整个方案设计基本符合设计和结构要求,具有一定合理性。
通过对办公楼平面图、剖面图、构造图的绘制和结构的设计,熟悉了设计的全过程,掌握了结构设计计算的基本方法,创造性的完成了毕业设计任务。同时,对大学所学的专业知识和基本概念有了更深的理解,从而提高了分析和解决实际问题的能力。
【关键词】土木工程、框架结构、独立基础、地震作用、建筑面积、概念设计、结构设计、荷载效应、柱网
本工程的设计项目为办公楼设计,工程建设地点为陕西省西安市建工路某小学。
1.1建筑设计内容及规模
总建筑面积:5480.64 层数:6层;
结构类型:现浇框架结构; 耐火等级:二级;
1.2面积分配
(一)办公室:约占总建筑面积的60%
(二)会议室:约占总建筑面积的12%
(三)交通等辅助面积:约占总建筑面积的28%
目 录
第一章 前言 2
第二章 建筑设计说明 4
第一节 设计条件 4
第二节 设计内容 4
第三节 设计资料 5
第四节 平面设计 6
第三章:混凝土现浇框架设计 8
第一节 结构布置及计算简图 8
第二节 材料选用及截面尺寸初步估算 8
第三节 横向框架结构侧向刚度计算即侧向刚度比验算 11
第四节 重力荷载及水平荷载计算 15
第五节 水平荷载作用下框架结构分析 22
第六节 竖向荷载作用下框架结构内力分析 26
第七节 框架内力组合 41
第八节 梁、柱、板及楼梯截面设计 58
第九节 基础设计 74
计算机计算 83
致谢 132
参考文献 133
