六层6000平米太原市某旅馆酒店设计(建筑图,结构图)(计算书13500字,建筑图8张,结构图6张,答辩PPT)
摘要
本工程为旅馆,位于太原市,本建筑形状采用“一”型。工程的占地面积约为977平方米,总建筑面积大约为6000 平方米。该建筑为六层,总高度为20.4米,室内外高差为0.45米,女儿墙高0.9米。建筑总长度为53米,总宽度为18米。
该建筑由标准间、会议室和办公室组成,应根据建筑使用性质、建设规模与标准的不同,确定各类用房。建筑内房间的具体设置、层次和位置应根据使用要求和具体条件确定。建筑应根据使用要求,结合基地面积、结构选型等情况按建筑模数确定开间和进深,并为今后改造和灵活分隔创造条件。
工程结构形式为钢筋混凝土现浇框架结构,结构采用抗震缝,经济符合要求。设计过程中严格遵守我国现行的建筑设计规范、建筑结构荷载规范、混凝土结构设计规范、建筑抗震设计规范、建筑地基基础设计规范并参考建筑设计资料集等资料,进行了完善的建筑和结构设计。设计中包括荷载计算,内力组合,基础设计,楼梯设计等。运用了底部剪力法和D值法。

关键词:  旅馆;抗震缝;钢筋混凝土现浇框架结构

Abstract
The project is The hotel centre of Taiyuan City. The shape of the building plan is “一”. This engineering covers the area about 977 square meters, and the total building areas are 6000  square meters. The constructs is six layers. Total height is 20.4 meters, indoor groard is 0.45m higher than outdoor, parapet wall are 0.9 meters. The total length is 53 meters; total width is 18 meters .
The construction is composed of the A standard room, The meeting room and lab. Building size and the different standards determine the various types of space. Construction with a variety of specific settings, level and location should be used to determine the requirements and specific conditions. Construction should be based on application requirements, combined with the base area, structure, etc. Selection modulus determined by the building and into the deep bay, and reform and flexibility for the future create the conditions for segregation.      The structural form of the project is the form of cast-in-situ reinforcement concert casting. Using a avoiding shaking seams which met the needs. The design obeyed Code for the design of the building, Load code for the design of building structures, Code for the design of concrete structures, Code for seismic design of building, and Code for the design of building foundation, and consulted The Data Collection of Architecture Design, carried on perfect architecture and construction design. The calculation consists the calculation of load, the composition of internal force, the design of the foundation and the calculation of the stairs. Using the method of the base shearing, force and the method of the D value.

Key words: hotel;shaking seams;cast-in-situ reinforced frame concrete structure

设计内容
设计题目    旅馆(一)
建筑面积    建筑面积为:6000 m2 ;主体结构为6层,首层高为3.9m  2~6层;
标高    首层高为3.9m  2~6层层高均为3.3m;
室内外高差0.600m,室外地面标高为-0.600m;
墙体    外墙300mm厚混凝土空心砌块,隔墙200mm厚混凝土空心砌块,
楼梯间墙200mm混凝土厚空心砌块;
门窗洞    门为实木门和防火门,门洞尺寸1.0m ×2.1m 和1.5m×2.1m;
窗为塑钢窗,窗洞尺寸2.4m× 2.1m和1.8m×2.1m;
楼板    楼盖及屋盖均采用现浇钢筋混凝土结构,板厚120mm;
2)各部分工程构造:
屋面(不上人屋面)    SBS改性沥青卷材防水层(两道)
20mm厚1:3水泥砂浆找平层
30厚焦渣2%找坡层
80mm厚苯板保温层
20mm厚水泥砂浆找平层
120mm厚钢筋混凝土屋面板
20厚1:2.5混合砂浆抹灰
刮大白二遍
楼面    大理石板:
      20mm厚1:3水泥砂浆找平层
120mm厚钢筋混凝土楼板
20mm厚1:2.5混合砂浆抹灰
刮大白二遍
建筑材料选用    墙:混凝土空心砌块 ;
窗:采用塑钢窗;
门:采用木门。
二、结构设计论述
1.    气象条件:雪荷载0.35KN/m2,风荷载:0.40KN/m2.

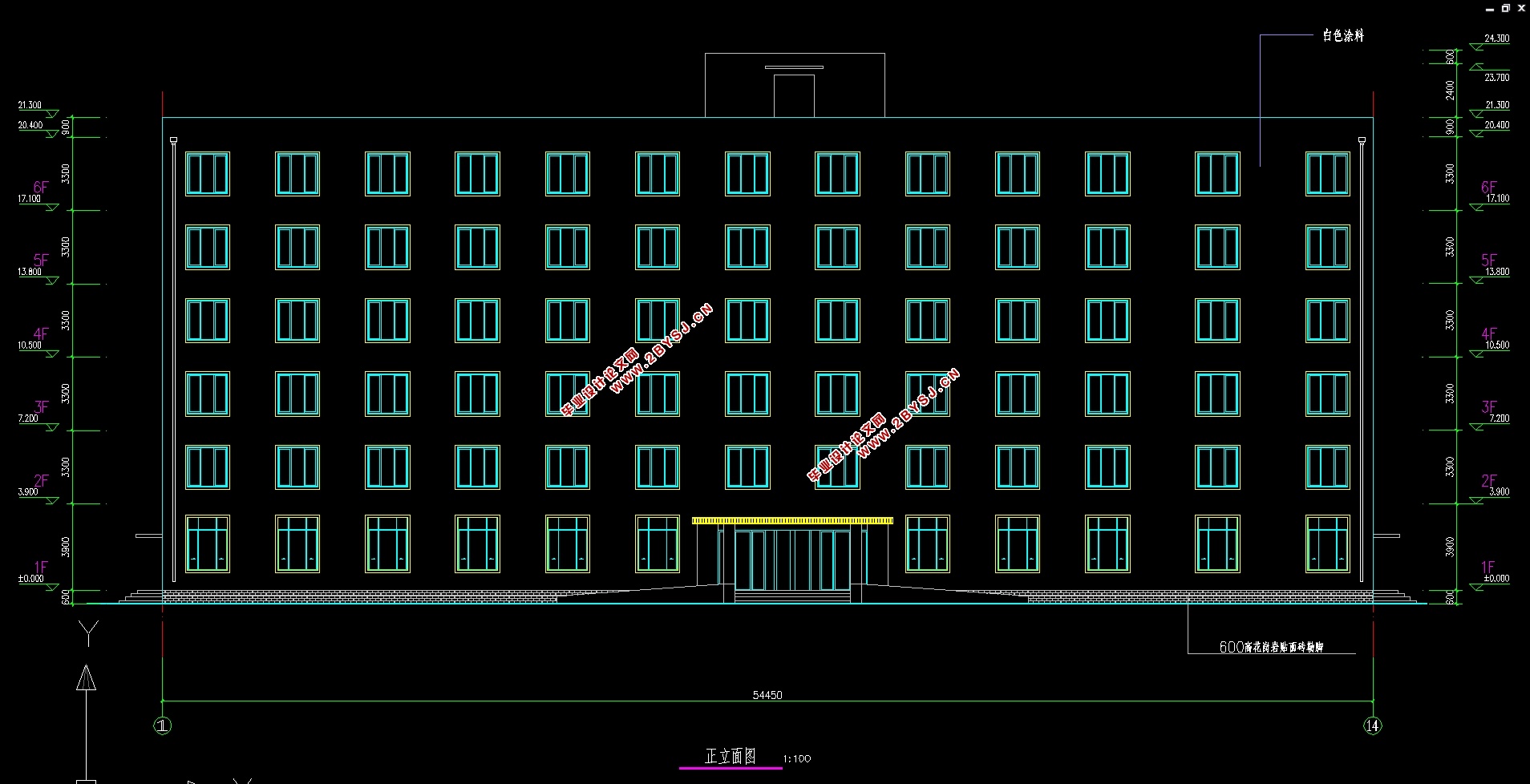

六层6000平米太原市某旅馆酒店设计(建筑图,结构图)

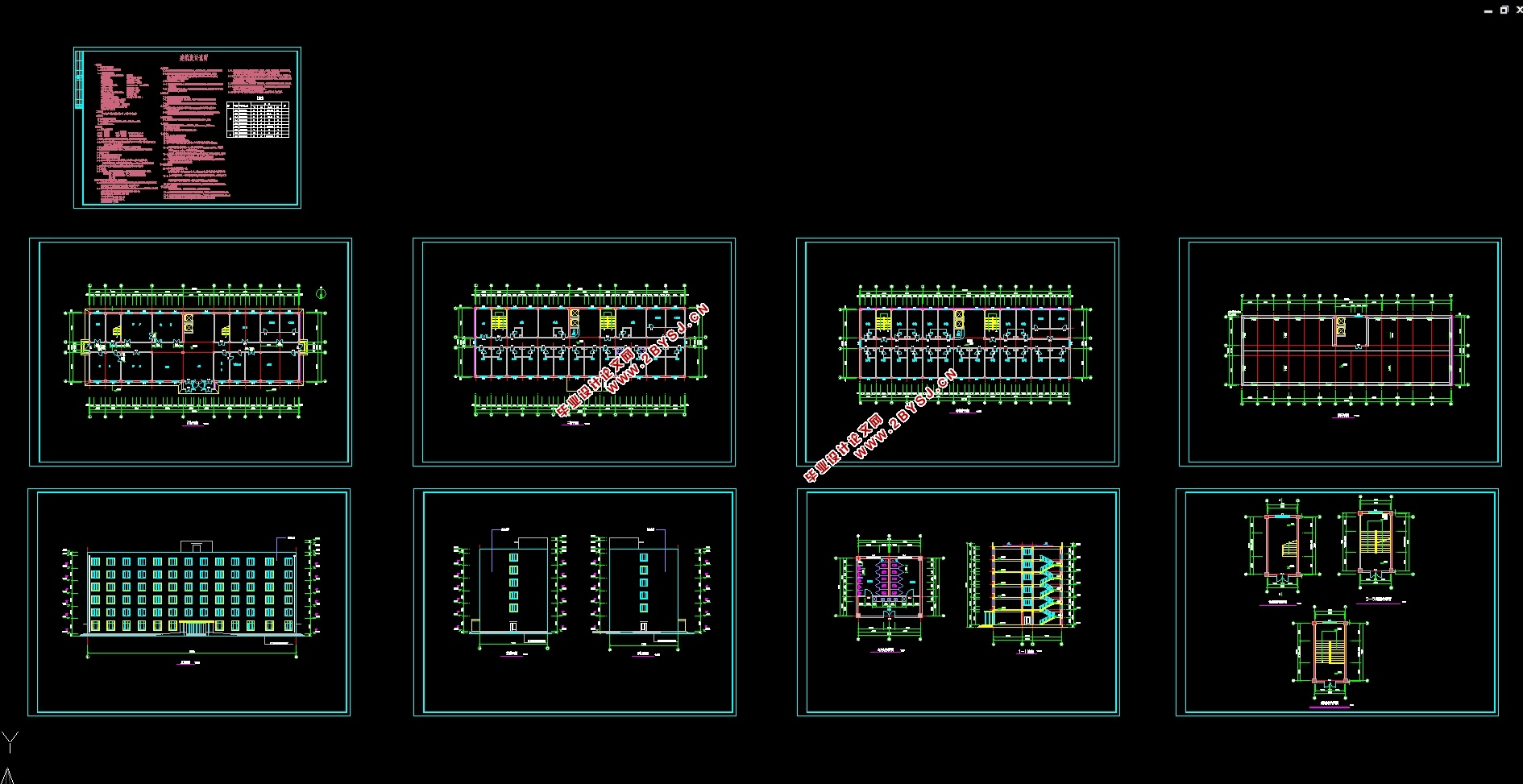

六层6000平米太原市某旅馆酒店设计(建筑图,结构图)

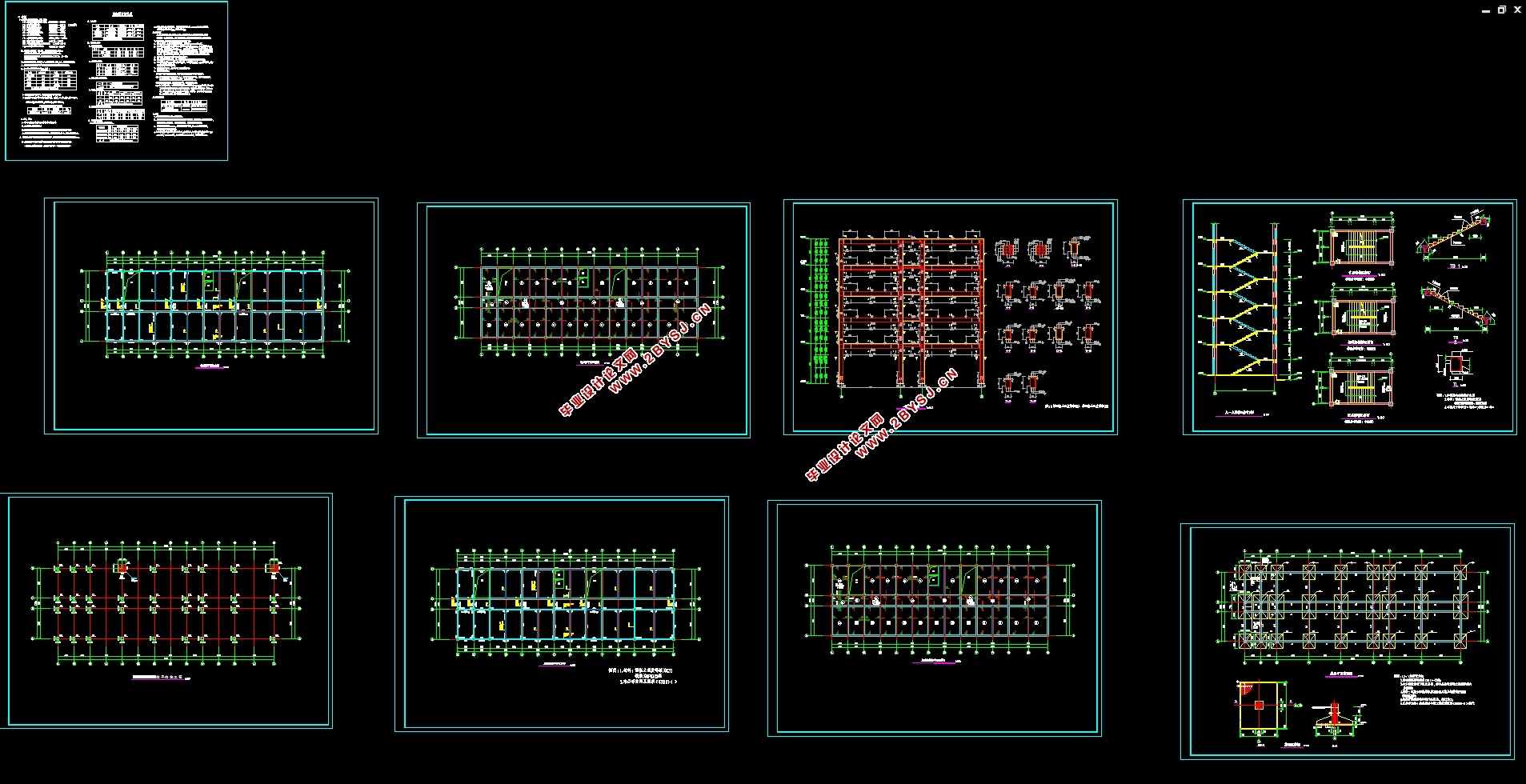

六层6000平米太原市某旅馆酒店设计(建筑图,结构图)
六层6000平米太原市某旅馆酒店设计(建筑图,结构图)
