六层3700平米框架结构酒店宾馆设计(建筑图,结构图,总平面图)

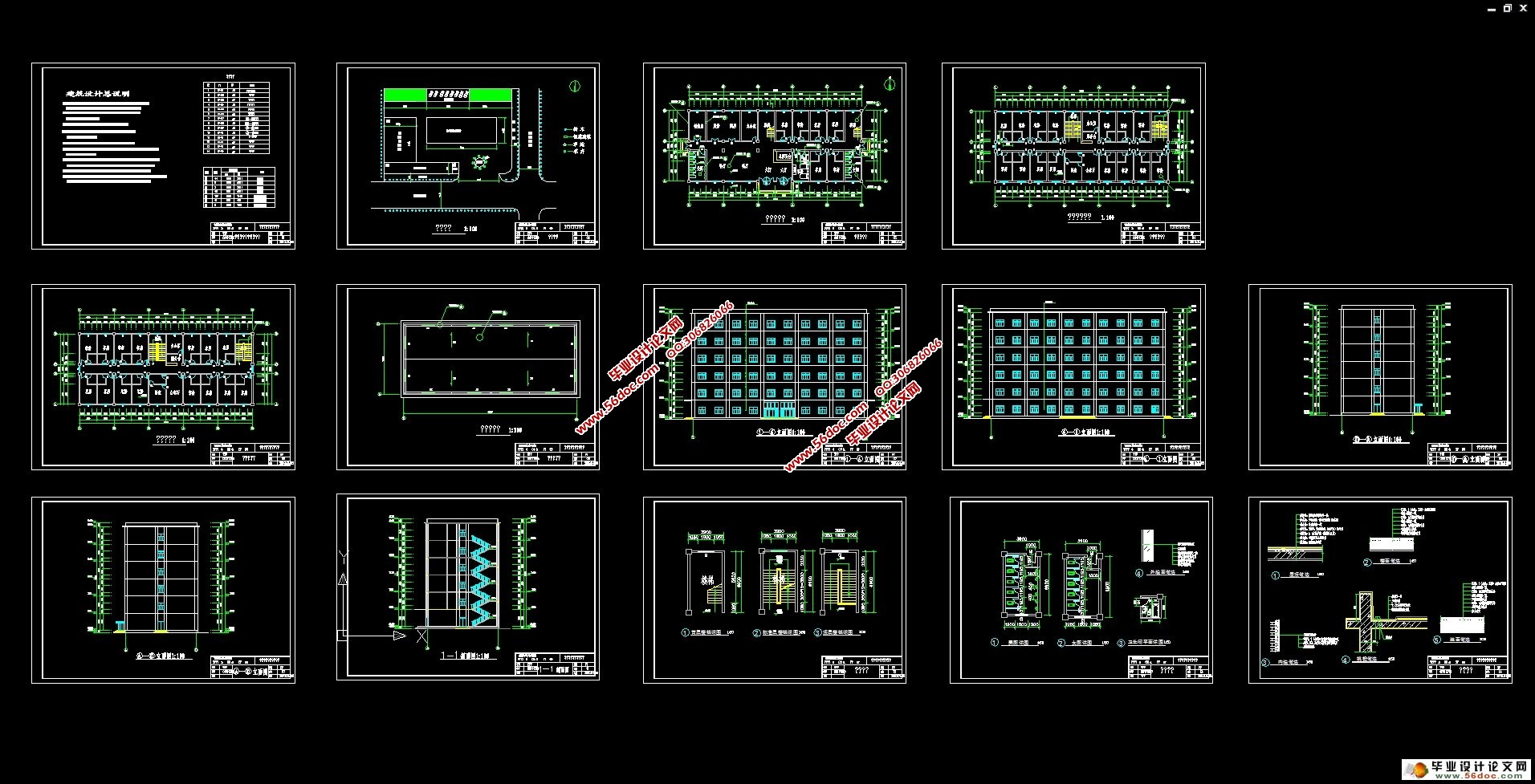

六层3700平米框架结构酒店宾馆设计(建筑图,结构图,总平面图)(任务书,计算书12000字,建筑图13张,结构图10张)
本毕业设计题目是赣州会昌县兴隆宾馆设计，该办公楼的总建筑面积大约是3720平方米，共六层，建筑高度为23.4米。本建筑采用钢筋混凝土全现浇框架结构体系。基础采用柱下独立基础阶梯型现浇与联合基础现浇。
    本设计内容包括建筑设计、结构手算和结构电算三部分。其中建筑设计主要根据建筑的重要性，工程地质勘查报告，建筑场地的类别及建筑的高度和层数来确定建筑的结构形式，本工程采用的是框架结构。
    手算部分计算书的主要内容有工程概况、构件尺寸的初步确定、框架的计算简图、荷载计算、框架横向侧移计算、框架在水平风载、竖向荷载作用下的内力计算分析和计算、内力组合、截面设计、楼梯设计及基础设计。其中计算水平地震力作用下时采用极限状态设计方法。在梁柱截面设计时要采用“强柱弱梁”原则。
    电算时，先用PMCAD软件进行结构平面布置，检查平面数据，输入次梁楼板，输入荷载数据，形成PK文件，画结构平面图，然后使用PK进行框架计算；最后用SAT-8软件进行框架的空间结构计算，输出楼板配筋图、框架梁柱配筋图及基础配筋图。再用TSSD FOR ACAD2004进行楼梯配筋计算。
    在设计过程中采用了手算和电算两种方式，对计算结果进行校核，及时发现设计中的错误以及与电算不同的部分，找出原因。

工程概况
该宾馆为六层钢筋混凝土框架结构体系，建筑面积约为3700㎡左右。采用普通砖，现浇钢筋混凝土楼板，各层层高均为3.9m, 室内外高差0.45m,建筑设计使用年限50年.
2、设计资料
2.1 气象资料：基本雪压0.35KN/㎡,雪荷载准永久值分Ⅲ区，地面粗糙度类别为B类。全年为西北风，基本风压为0.5KN/㎡。年最高温39.8℃，最低温度-8℃。相对温度75%。
2.2 地质资料:建筑场地土层自下而上依次为杂填土层、粉质粘土层、粗砂层、细砂层、砾砂层,采用天然地基,持力层为粉质粘土,地基承载力特征值fak=195kpa,深度距地表2.5m，无地下水。
2.3 场地地震烈度为Ⅵ度    。
2.4 材料:梁板柱的混凝土均选用，梁柱主筋选HRB400，箍筋选用HPB235，板受力钢筋选用HRB335。


目      录
1.　工程概况    9
2.　设计资料    9
3.　结构平面布置    9
3.1　结构平面布置图    9
3.2　框架截面尺寸确定    10
4.　楼板设计    12
4.1　楼板荷载    12
4.2　楼板配筋计算    14
5.框架计算简图及梁柱线刚度    17
5.1　框架柱线刚度计算    17
5.2　梁柱的跨度、高度及框架计算简图    18
6.　荷载计算    19
6.1　恒荷载计算    19
6.2　竖向荷载下框架受荷总图    20
6.3　风荷载计算    26
6.4　风荷载作用下的位移验算    27
7.　内力计算    29
7.1　恒荷载作用下内力计算    29
7.2　活荷载作用下内力计算    36
7.3　风荷载作用下内力计算    42
8. 内力组合    48
8.1 设计资料    48
8.2 楼面板    48
9. 内力组合    49
9.1 框架柱截面设计    50
9.2 框架梁截面设计    52
10. 楼梯设计    54
9.1 计算简图及截面尺寸    54
9.2 设计资料    55
9.3 梯段板设计    55
9.4 平台板计算    55
9.5 平台梁计算    56
11. 基础设计    57
10.1 最不利荷载选择    57
10.2 基础内力计算    58
10.3 基础配筋    59
参考文献    60
致   谢    60
