六层3600平米中学教学楼框架结构设计(建筑图,结构图,总平面图)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

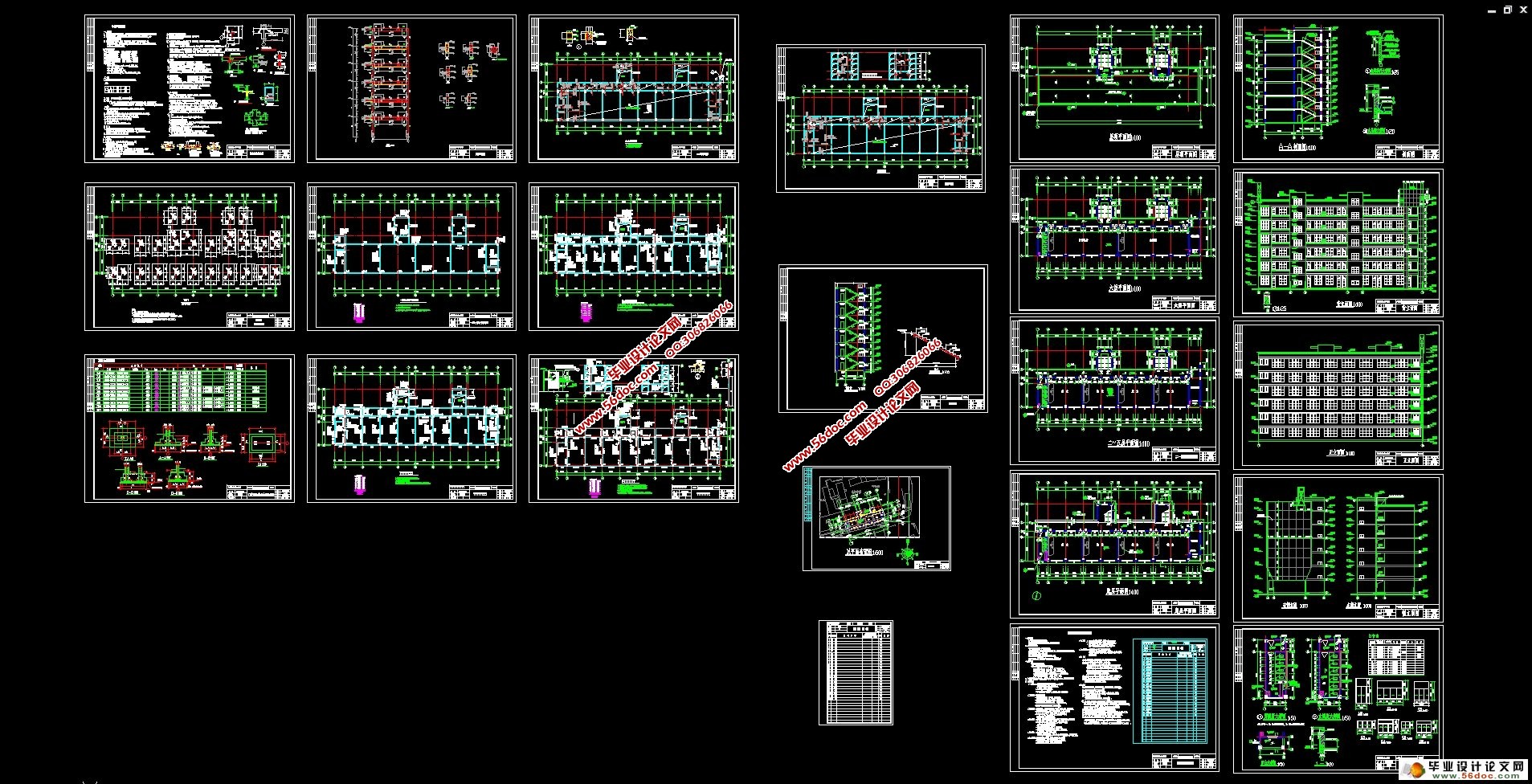

六层3600平米中学教学楼框架结构设计(建筑图,结构图,总平面图)(任务书,开题报告,计算书18400字,实习报告,建筑结构图20张)
本设计主要进行了结构方案中横向框架2、3、7、8轴框架的抗震设计。在确定框架布局之后,先进行了层间荷载代表值的计算,接着利用顶点位移法求出自振周期,进而按底部剪力法计算水平地震荷载作用下大小,进而求出在水平荷载作用下的结构内力(弯矩、剪力、轴力)。接着计算竖向荷载(恒载及活荷载)作用下的结构内力,找出最不利的一组或几组内力组合。 选取最安全的结果计算配筋并绘图。此外还进行了结构方案中的室内楼梯的设计。完成了平台板,梯段板,平台梁等构件的内力和配筋计算及施工图绘制。

工程概况
  1.1  建筑地点:光州新区
建筑类型:六层中学教学楼,框架填充墙结构。
建筑介绍:建筑面积约3600平方米,楼盖及屋盖均采用现浇钢筋混凝土框架结构,楼板厚度取120mm,填充墙采用240mm厚的混凝土空心小砌块。
       地质条件:经地质勘察部门确定,此建筑场地为三类近震场地,设防烈度为7        度。

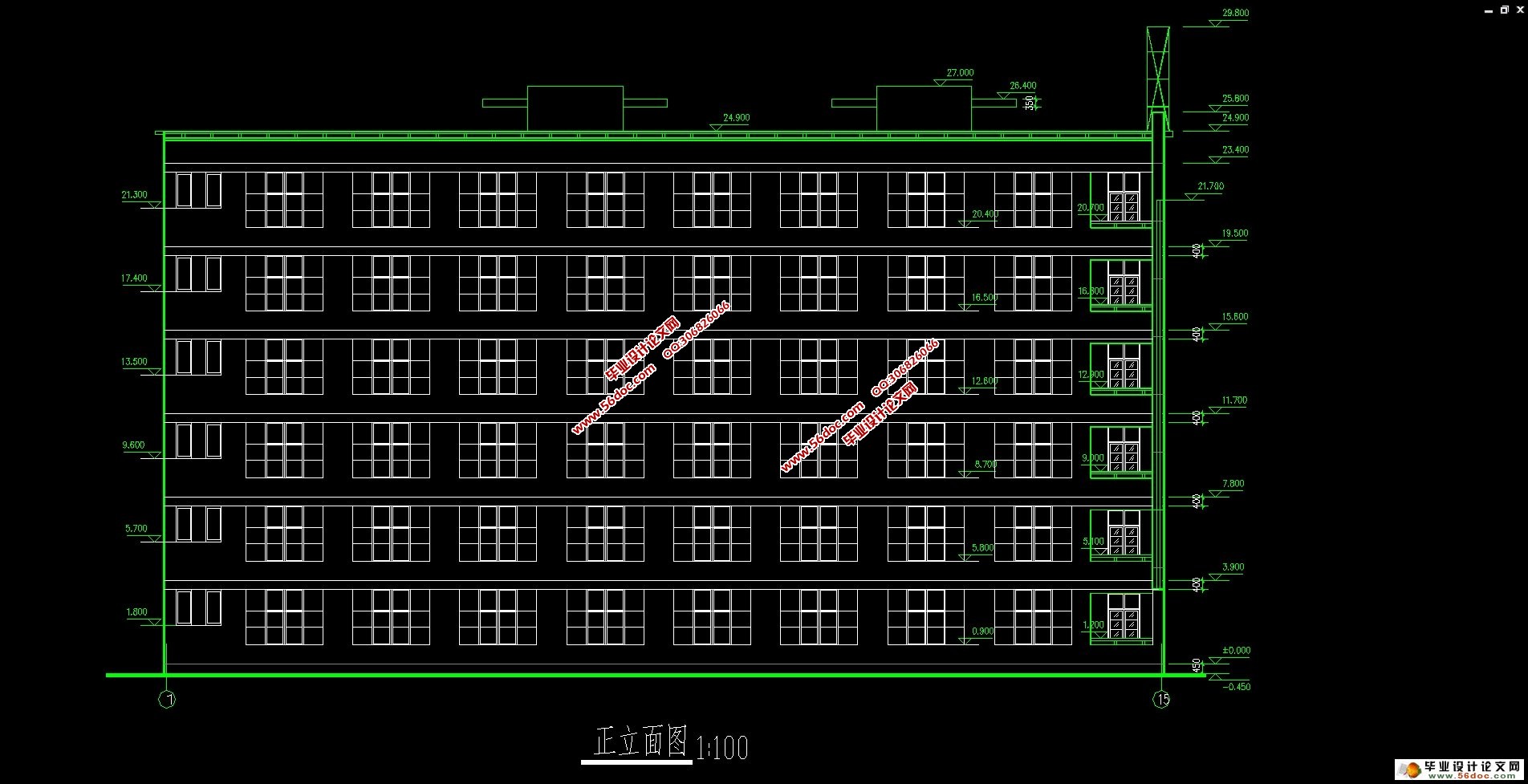

六层3600平米中学教学楼框架结构设计(建筑图,结构图,总平面图)
六层3600平米中学教学楼框架结构设计(建筑图,结构图,总平面图)
六层3600平米中学教学楼框架结构设计(建筑图,结构图,总平面图)


目    录
第一章 :工程概况 ………………………………………………………………1
1.1  建筑地点、建筑类型、建筑介绍、门窗使用、地质条件 ……………1
1.2  框架结构承重方案的选择 ………………………………………………2
1.3  框架结构的计算简图 ……………………………………………………2
1.4 梁、柱截面尺寸的初步确定  ……………………………………………3
第二章 :框架侧移刚度的计算 …………………………………………………4
2.1  横梁、纵梁、柱线刚度的计算 …………………………………………4
2.2  各层横向侧移刚度计算 …………………………………………………5
2.3  各层纵向侧移刚度计算 …………………………………………………6
第三章 :重力荷载代表值的计算 ………………………………………………7
3.1  资料准备 …………………………………………………………………7
3.2  重力荷载代表值的计算 …………………………………………………8
第四章 :横向水平荷载作用下框架结构的内力和侧移计算 …………………9
4.1  横向自振周期的计算 ……………………………………………………9
4.2  水平地震作用及楼层地震剪力的计算 …………………………………10
4.3  多遇水平地震作用下的位移验算 ………………………………………11
4.4  水平地震作用下框架内力计算 …………………………………………12
第五章 :风荷载作用下框架结构的内力和侧移计算 …………………………13
5.1  风荷载标准值 ……………………………………………………………13
5.2  风荷载作用下的水平位移验算 …………………………………………14
5.3  风荷载作用下框架结构内力计算 ………………………………………15
第六章 :竖向荷载作用下框架结构的内力计算………………………………16
6.1  计算单元的选择确定……………………………………………………16
6.2  荷载计算…………………………………………………………………17
6.3  内力计算…………………………………………………………………18
6.4  梁端剪力和柱轴力的计算  ……………………………………………19
6.5  横向框架内力组合  ……………………………………………………20
6.6  框架柱的内力组合  ……………………………………………………21
6.7  柱端弯矩设计值的调整…………………………………………………22
6.8  柱端剪力组合和设计值的调整…………………………………………23
第七章 :截面设计  ……………………………………………………………24
7.1  框架梁……………………………………………………………………24
7.2  框架柱  …………………………………………………………………25
7.3  框架梁柱节点核芯区截面抗震验算……………………………………26
第八章 :楼板设计………………………………………………………………27
8.1  楼板类型及设计方法的选择……………………………………………27
8.2  设计参数…………………………………………………………………28
8.3  弯矩计算…………………………………………………………………29
8.4  截面设计…………………………………………………………………30
第九章 :楼梯设计………………………………………………………………31
9.1  设计参数…………………………………………………………………31
9.2  楼梯板计算………………………………………………………………32
9.3  平台板计算………………………………………………………………33
9.4  平台梁计算………………………………………………………………34
第十章 :基础设计………………………………………………………………35
10.1  设计资料  ………………………………………………………………35
10.2  基础截面确定  …………………………………………………………36
10.3  基础梁内力计算  ………………………………………………………37
结论  ………………………………………………………………………………38
致谢  ………………………………………………………………………………39
参考资料  …………………………………………………………………………40
