五层4340平米中学教学楼框架结构设计(建筑图,结构图)
无需注册登录,支付后按照提示操作即可获取该资料.

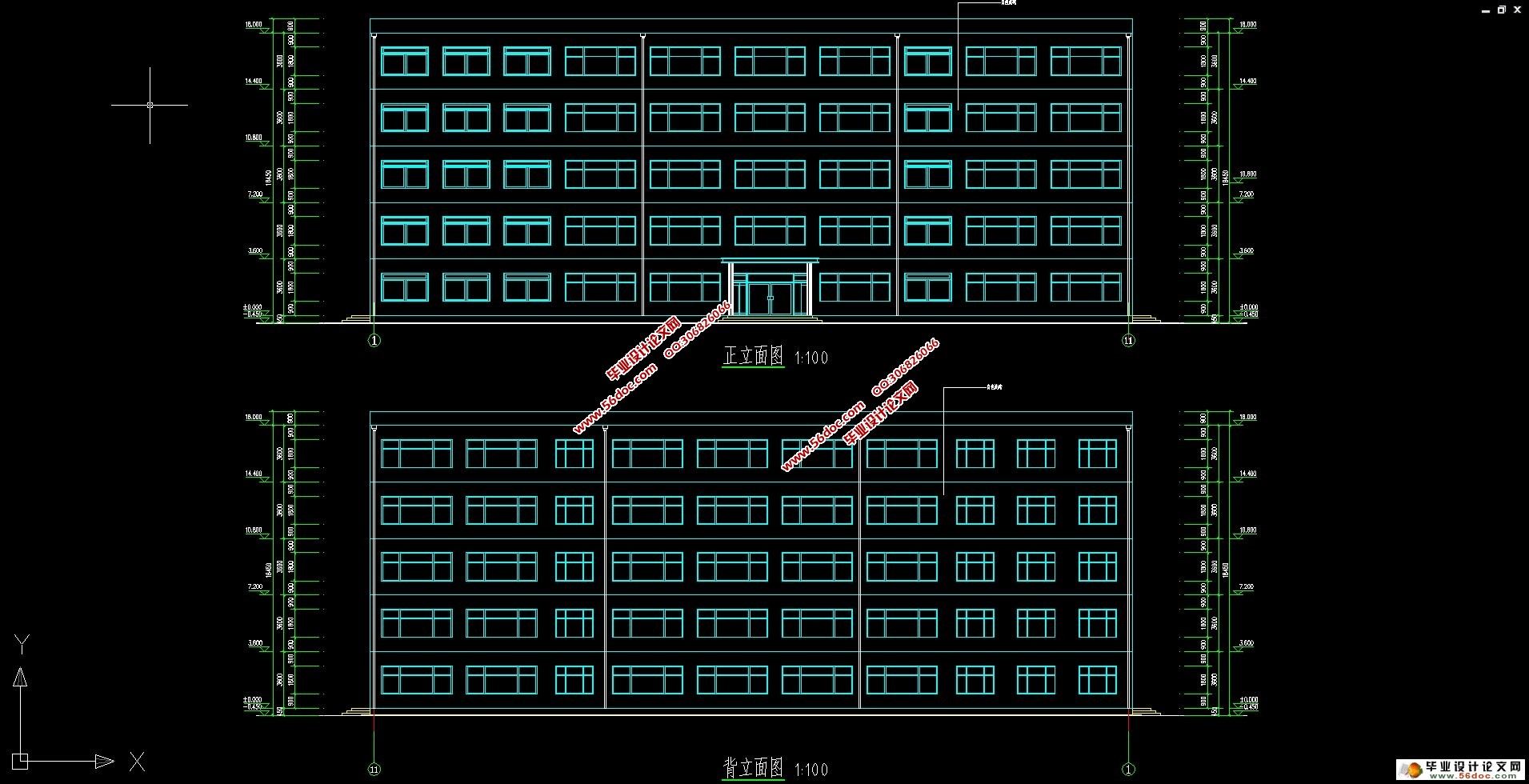

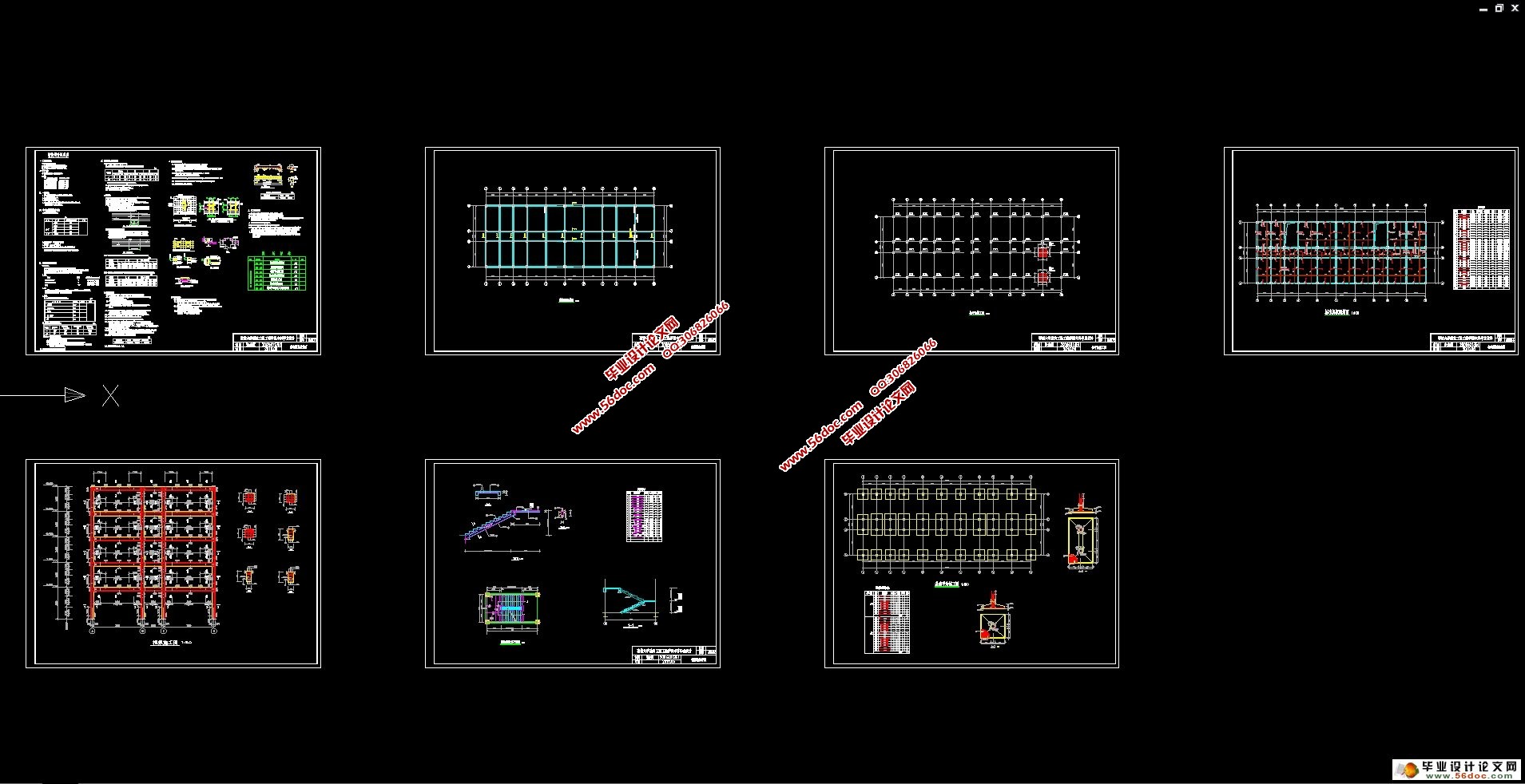

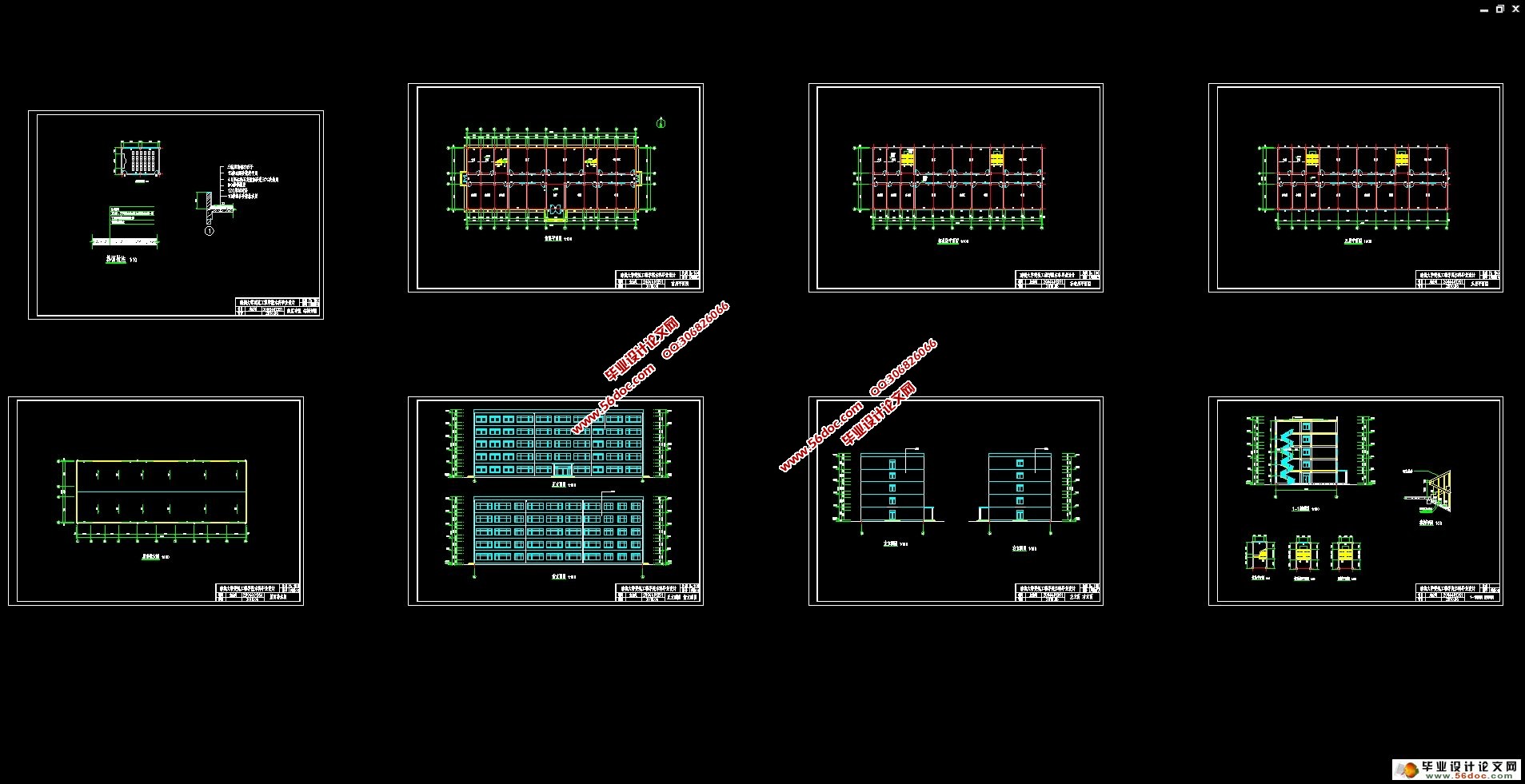

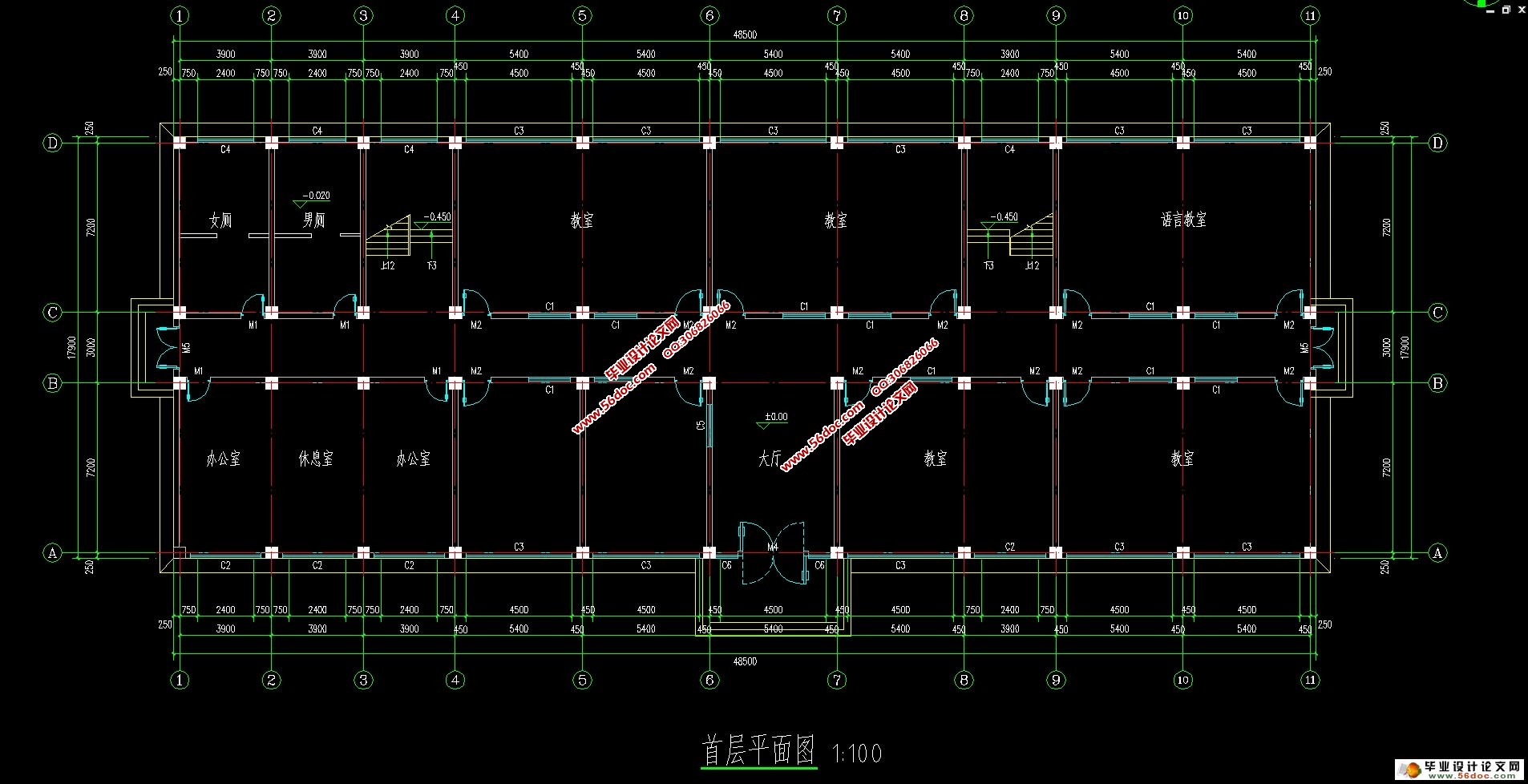

五层4340平米中学教学楼框架结构设计(建筑图,结构图)(计算书17500字,建筑图8张,结构图6张)
本设计主要进行了结构方案中横向框架10轴框架的抗震设计。在确定框架布局之后，先进行了层间荷载代表值的计算,接着利用顶点位移法求出自震周期，进而按底部剪力法计算水平地震荷载作用下大小，进而求出在水平荷载作用下的结构内力（弯矩、剪力、轴力）。接着计算竖向荷载（恒载及活荷载）作用下的结构内力。最后找出最不利的一组或几组内力组合。选取最安全的结果计算配筋并绘图。此外还进行了结构方案中的室内楼梯的设计。完成了平台板，梯段板，平台梁，斜梁等构件的内力和配筋计算及施工图绘制。选取部分梁、板、柱进行了构件的内力和配筋计算。
整个结构在设计过程中，严格遵循相关的专业规范的要求，参考相关资料和有关最新的国家标准规范，对设计的各个环节进行综合全面的科学性考虑。总之，适用、安全、经济、使用方便是本设计的原则。
本工程为教学楼，其采用框架结构,层高均为3.9米。总高18.9米,总建筑面积约为4340.75m2 左右。
在建筑设计过程中兼顾安全，适用，经济，美观四个原则，并依据建筑设计资料集进行详细说明。总平面设计要求综合总体规划，基地环境等具体条件合理分区，妥善解决平面各组成部分之间的相互关系，选择合适的交通联系方式。并且简捷明快，管理方便，满足人在心理，视觉和其它各种使用上的要求，按照建筑性质，规划和基地，确定平面形式，使布局紧凑，节约用地，并且为立面设计创造有利条件，考虑合理性及经济。
设计原始资料
（1）.冬季主导风向东北平均风速2.6 m/s，夏季主导风向东南平均风速2.6 m/s，最大风速23.7 m/s。
(2).常年地下水位低于-1.3m，水质对混凝土没有侵蚀作用。
(3).最大积雪厚度0.32m，基本雪压SO=0.35KN/M2,基本风压WO=0.45 KN/M2,土壤最大冻结深度0.09m。
(4).抗震设防烈度7度，设计地震分组第三组.
目 录
建筑部分
1 总平面设计 1
2 平面设计 1
2.1 交通联系部分的设计 1
2.1.1 走廊——水平交通 1
2.1.2 楼梯——垂直交通 2
2.2 卫生间的平面设计 2
3 立面设计 2
4 剖面设计 2
4.1层数的确定 3
4.2层高的确定 3
4.3室内外高差 3
5建筑构造设计 3
5.1墙体 3
5.2屋面结构 3
5.3雨水口构造 3
6 结构选型及平面布置 4
结构部分
7 设计原始资料 5
8 结构设计方案及布置 5
9 构件初估 6
9.1 柱截面尺寸的确定 6
9.2 梁尺寸确定 6
9.3 楼板厚度 6
10 基本假定与计算简图 6
10.1 基本假定 6
10.2 计算简图 6
11 结构布置及计算简图 6
12 荷载计算 8
12.1 恒载标准值计算 8
12.2 活荷载标准值计算 10
12.3 竖向荷载下框架受荷总图 10
12.4 重力荷载代表值计算 16
13 地震作用计算 18
13.1 横向框架侧移刚度计算 18
13.2横向自振周期计算 20
13.3横向水平地震力计算 21
13.4 水平地震作用下的位移验算 23
13.5 水平地震作用下框架内力计算 24
14 竖向荷载作用框架内力计算 29
14.1 梁柱端的弯矩计算 30
14.2 梁端剪力和轴力计算 41
15 风荷载计算 44
15.1风荷载侧移计算 44
15.2风荷载内力计算 45
16 内力组合 47
16.1 荷载组合 47
16.2 控制截面及不利内力 47
16.3计算结果 47
16.3.1框架内力计算 47
16.3.2框架柱内力计算结果及框架柱内力组合 49
17 截面设计 51
17.1 框架梁的配筋计算 52
17.1.1 正截面受弯承载力计算 52
17.1.2 斜截面受弯承载力计算 53
17.1.3 裂缝宽度控制验算 55
17.1.4 受弯构件的挠度验算 56
17.2 框架柱配筋计算 58
17.2.1 轴压比验算(B轴柱) 58
17.2.2 正截面受弯承载力计算 58
17.2.3 斜截面受剪承载力计算 60
18 楼板设计 61
18.1 设计荷载 61
18.2 计算跨度L0的求解 62
18.3弯矩的求解 62
18.4 截面设计 65
19 楼梯设计 66
19.1踏步板计算 66
19.1.1.荷载计算 66
19.1.2.内力计算 66
19.1.3.受弯承载力计算 66
19.2 斜梁设计 67
19.2.1 截面设计 67
19.2.2 荷载计算 67
19.2.3 内力计算 68
19.2.4 承载力计算 68
19.3 平台板设计 69
19.3.1 计算单元的选取 69
19.3.2 荷载计算 69
19.3.3 内力计算 69
19.4 平台梁的设计 70
19.4.1 平台梁截面尺寸的选取 70
19.4.2 平台梁荷载计算 70
19.4.3 平台梁内力计算 70
19.4.4 截面设计 71
19.4.5 吊筋计算 72
基础部分
20 基础设计资料 73
20.1设计说明 73
20.2 荷载计算 73
20.3 地基承载力设计值的确定 73
21 边柱独立基础设计 73
21.1 荷载计算 74
21.2 基底尺寸的确定 74
21.3 持力层强度验算 74
21.4 柱底对基础抗冲切验算 75
21.5 内力计算与配筋 75
22 中柱联合基础设计 77
22.1 荷载计算 77
22.2 基底尺寸的确定 77
22.3 持力层强度验算 77
22.4 柱底对基础抗冲切验算 78
22.5 内力计算与配筋 78
参考文献 80
附录 81
致谢 82
