五层4000平米器械公司办公楼框架结构设计(建筑设计,结构设计)☆

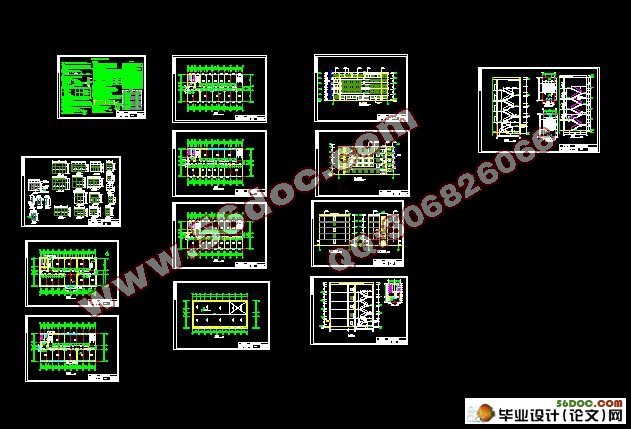

五层4000平米器械公司办公楼框架结构设计(建筑设计,结构设计)☆(含选题审批表,任务书,开题报告,中期检查表,实习报告,外文翻译,答辩PPT,实习报告,cad建筑图12张,结构图10张,总平面图,计算书30000字)
毕业设计说明书中文摘要
本设计任务为淮安信达器械有限公司办公楼设计，采用五层框架结构。说明书就淮安信达器械有限公司办公楼设计原则及结构计算结果做了说明，并附以详细的计算过程。
本设计主要包括建筑设计和结构设计两部分。建筑设计部分包括总平面图设计、平面图设计、立面图设计、剖面图设计、建筑详图设计等。结构设计部分主要包括：结构选型，梁、柱、墙等构件尺寸的确定，竖向荷载计算、水平地震作用计算，框架结构的内力和侧移计算、内力组合、构件截面设计、板的设计、楼梯设计、基础设计和PKPM电算。

关键词  办公楼设计,框架, 建筑设计，结构设计

毕业设计说明书外文摘要

Title    The  Office  Building  Design  of  Xinda  Equipment  Limited  Corporation  in  Huai'an
Abstract
The design program is the office building design of xinda equipment limited corporation , which adopts a five-story frame structure in the design of office Building. This instruction explains the design principle and the result of the structure calculation, accompanied by equipment limited corporation of overseas Chinese bilingual detailed computation procedures.
The design mainly includes two parts：architectural design and structural design. The   former includes general layout design, plane figure design, vertical plan design, profile design and architectural detailed plan; The latter mainly includes the selection of structure, the determination of the size of beams, columns, walls and so on, the calculation of vertical load, the computation of horizontal earthquake function, the internal forces and lateral displacement of the frame structure, internal force analysis of frame construction under vertical load and earthquake effect, internal force combination, section design of construction member, plate design, stairway design, foundation design and computerized calculation with PKPM.

Keywords  design of office building, frames story, architectural design, structural design

工程概况
淮安信达器械有限公司办公楼，建筑面积4000m2，按照规划要求，拟建层数为5层的框架结构。
1、    本工程采用的工程地质勘查报告及用地宗地图等另见；
2、    本工程为民用丙类项目设计，耐火等级为三级，本工程设计耐久年限为50年；
3、    常年地下水位低于-1.3 m。水质对混凝土没有侵蚀作用；
4、    冬季主导风向东北风，平均风速2.6m/s，夏季主导风向东南风，平均风速2.6m/s，最大风速23.7m/s；
5、    最大积雪厚度0.32m，基本雪压0.4 ,基本风压0.4 ，土壤最大冻结深度0.09m；
6、    抗震设防烈度：7度，设计基本地震加速度0.10g，设计地震分组第一组。

主体工程设计
1、全部双向板底筋短向放置在底层,长向放置在短向筋上。
2、框架柱与墙连接均需间隔500mm高、在柱内预埋并向外伸出长度不小于1000mm的2φ6的钢筋与墙体相连接。
3、工程内预留洞、预埋件应与其他相关专业配合施工，严禁在结构构件上事后凿洞。凡柱、板、梁及混凝土墙上开洞必须满足相关规范要求。
4、凡建筑图中未设墙处今后需加隔墙时，只允许加轻质隔墙。
5、框架梁上下立筋除图中注明外均不宜有接头，不可避免时，必须采用焊接接头，同一截面内钢筋的接头面积不多于钢筋总面积的50%。
3.4 结构设计方案及布置
该建筑为办公楼，采用框架结构，建筑平面布置灵活，有较大空间。 该工程采用全现浇结构体系。
