MQ4050单臂架门座起重机臂架结构设计(含CAD图)

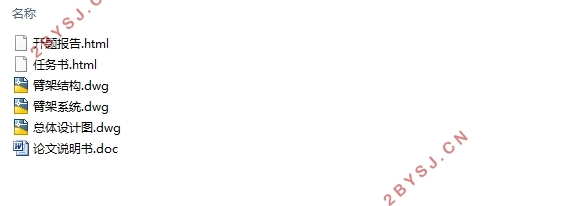

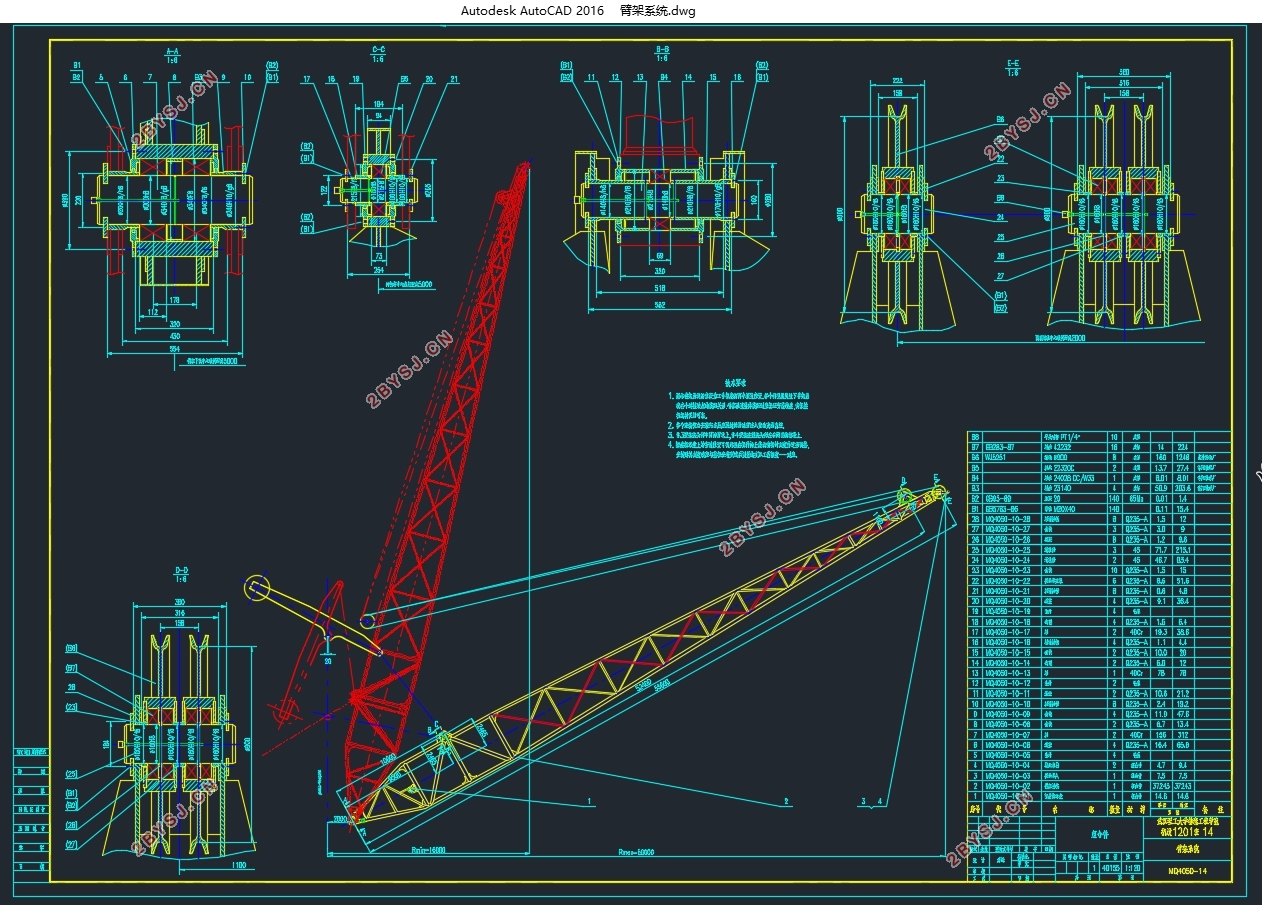

MQ4050单臂架门座起重机臂架结构设计(含CAD图)(任务书,开题报告,论文说明书14000字,CAD图3张)
本文的研究目的是为了完成MQ4050单臂架门座起重机的总体设计和臂架结构设计。
2.1 主要技术参数
主要技术参数包括以下部分。
2.1.1额定起重量Q
    本设计 MQ4050门座起重机采用吊钩作为取物装置时额定起重量为 40t，采用抓斗为取物装置时额定起重量为16t。
2.1.2 幅度R
    MQ4050 单臂架门座式起重机以吊钩为取物装置时最大幅度 Rmax=25m，采用抓斗为取物装置时最大幅度为Rmax=50m， 最小幅度Rmin  =16m。
2.1.3 起升高度H和下降深度h
    本次设计取起升高度为 20m，下降深度为 8m。
2.1.4 机构的工作速度和工作级别
    工作速度包括起升、变幅、运行、回转四种工作速度[5]。起重机的起升速度按照要求取为 25m/min，变幅机构的速度取为 25m/min，运行机构的速度取为 25m/min，回转机构的速度取为 1r/min。
    本次设计的单臂架门座起重机工作级别可以取为 A6，起升机构的工作级别取为 M7，变幅机构工作级别取为 M7，回转机构工作级别取为M7， 运行机构工作级别取为 M4。
2.1.5 轨距S和基距B
    本设计取轨距10.5米。本设计基距取为 10.5m。
2.1.6 轨道型号
    本次设计轨道型号取QU100。
2.1.7 风压
本次设计的起重机工作时的最大风速定为25m/s，非工作时的最大风速定为55m/s。


目  录
第1章 绪论    1
  1.1 本课题的研究背景    1
  1.2 国内外研究现状    1
  1.3 本课题研究的目的和意义    1
  1.4 本文所做的工作    1
第2章 总体设计计算    2
  2.1 主要技术参数    2
    2.1.1 额定起重量Q    2
    2.1.2 幅度R    2
    2.1.3 起升高度H和下降深度h    2
    2.1.4 机构的工作速度和工作级别    2
    2.1.5 轨距S和基距B    2
    2.1.6 轨道型号    2
    2.1.7 风压    2
    2.1.8 轮压    2
  2.2 总体结构型式    3
  2.3 确定臂架结构主要尺寸    3
  2.4 货物水平位移补偿系统的设计    4
  2.5 臂架自重平衡系统设计    8
  2.6 计算载荷    10
    2.6.1 起升载荷    10
    2.6.2 自重载荷    11
    2.6.3 惯性载荷和货物偏摆水平载荷    11
    2.6.4 风载荷    11
  2.7 轮压计算    22
    2.7.1 四支点支承压力的计算    22
    2.7.2 轮数的选取    23
  2.8 整机抗倾覆稳定性计算    25
  2.9 本章小结    27
第3章 臂架结构设计    28
  3.1用SolidWorks建造臂架结构三维模型    28
  3.2用ANSYS对臂架结构进行有限元分析    30
    3.2.1 计算臂架结构的各载荷    30
    3.2.2 臂架结构有限元分析    33
  3.3 本章小结    40
第4章 结论与展望    41
4.1 结论    41
4.2经济性分析    41
4.3 展望    41
参考文献    43
致谢    44
