MQ2535门座起重机总体与运行机构设计(含CAD图)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

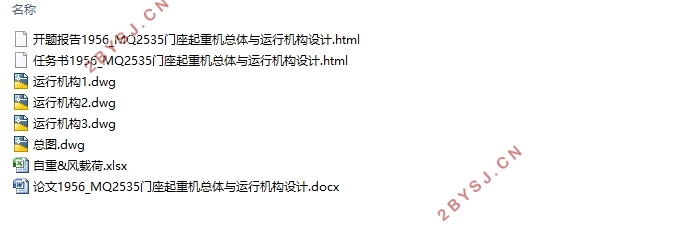

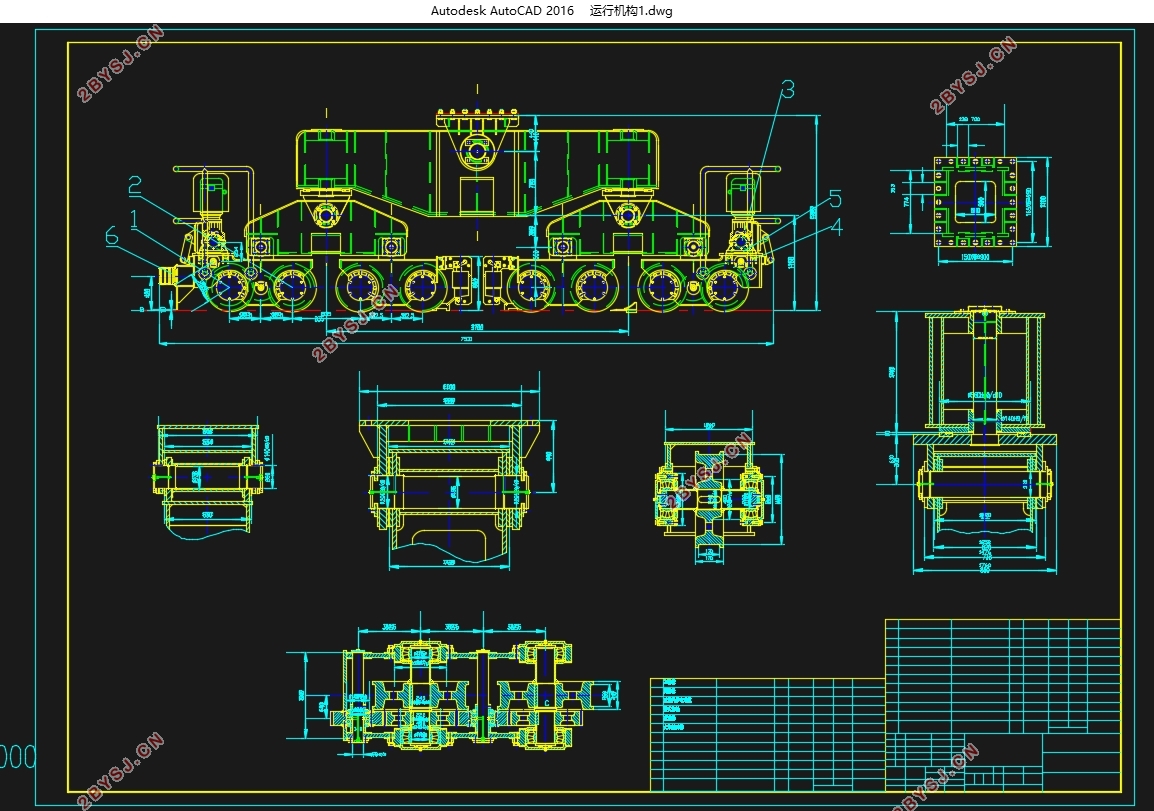

MQ2535门座起重机总体与运行机构设计(含CAD图)(任务书,开题报告,论文说明书13000字,CAD图4张)
摘要
随着如今物流行业的高速发展,世界正在向着越来越快的方向前进。在这个日新月异的今天,水运依旧承载着绝大多数的运输任务,而港口,正是水运与陆地的接口,无数货物从船舱装卸,踏上自己的下一趟旅程。设计一款适合港口使用的,简便且合理的起重机,对于港口装卸的速度乃至运输业的发展都是非常有意义的。本文以MQ2535门座式起重机为例,进行了起重机整体结构和运行机构的设计,其主要内容如下:
(1)参考现有的同类产品的设计以确定门座起重机的工作机构和金属结构的布置形式。
(2)利用AutoCAD绘图软件进行刚性四连杆结构以及臂架平衡系统的设计,估算各部分机构的自重以及重心位置,进而确定相应机构所承受的载荷。
(3)校核门座起重机的抗倾覆稳定性以及轮压。根据所得轮压完成运行机构的校核以及相关装置的选型。
考虑到港口的地区性,本文还对港口以及门座起重机进行了经济性以及环境性分析。
关键词:门座式起重机;总体设计;运行机构;AutoCAD

Abstract
With the rapid development of the logistics industry today, the world is moving toward the direction of faster and faster. In this ever-changing today, the water transport is still carrying the vast majority of transport tasks, and the port, it is water and land interface, numerous cargo from the cabin loading and unloading, set foot on their next trip. Design a simple and reasonable crane for port use, it is very meaningful for the speed of port loading and unloading and the development of the transport industry. In this paper, MQ2535 portal crane, for example, carried out the overall structure of the crane and the operation of the design, the main contents are as follows:
(1) Refer to the design of similar products to determine the layout of the working mechanism and metal structure of the portal crane.
(2) Using the AutoCAD drawing software to design the rigid four-bar structure and the arm balance system, the self-weight and the center-of-gravity position of each part are estimated, and then the load of the corresponding mechanism is determined.
(3) Check the anti-overturning stability and wheel pressure of the portal crane. According to the wheel pressure to complete the operation of the check and the relevant device selection.
Taking into account the regional nature of the port, this article also on the port and the door crane for economic and environmental analysis.
Key words: portal crane; overall design; operating mechanism;AutoCAD

1.2 课题研究的内容
本课题以MQ2535门座式起重机为研究对象,进行整机以及运行机构的设计计算。首先通过任务书给出的数据进行总体结构的计算取值,然后利用AutoCAD进行图纸的绘制,以设计出一款符合任务书要求、功用的门座式起重机。具体工作如下:
(1)根据课题任务书所出示的参数,参考《起重机设计手册》,对MQ2535门座起重机进行总体设计计算和方案选型,绘制出MQ2535门座式起重机的总图。
(2)根据课题任务书中所给出的数据,进行轮压和各种工况下的载荷计算。
(3)根据课题任务说明书中给予的数据,进行运行机构的设计计算以及校验,并根据所得数据进行电机的选型。
2 总体设计计算
2.1 技术参数
设计MQ2535门座起重机时,需要根据实际情况确定起重机的主要技术参数。本次设计的MQ2535门座起重机主要技术参数见表2.1。
表2.1 技术参数表
项目名称    技术参数
起重量    25t(吊钩)
工作幅度    最大幅度:35m
    最小幅度:9.5m
起升高度    轨上:30m
    轨下:18m
机构工作速度    起升机构:50m/min
    变幅时间:52m/min
    回转速度:1.5r/min
    行走速度:26m/min


机构工作级别    起升机构:M8
    变幅机构:M7
    回转机构:M7
    运行机构:M4
轨距’基距    10.5m’10.5m

风压    qⅠ=15m/s
    qⅡ=20m/s
    qⅢ=55m/s
轮压    小于320kN
钢轨型号    标准
起重机门腿净空高度    6.5m
尾部回转半径    £ 8.8m
电源    AC 10kV,50Hz


MQ2535门座起重机总体与运行机构设计(含CAD图)
MQ2535门座起重机总体与运行机构设计(含CAD图)
MQ2535门座起重机总体与运行机构设计(含CAD图)


1 绪论    1
1.1课题的目的以及研究意义    1
1.2 课题研究的内容    2
2 总体设计计算    3
2.1 技术参数    3
2.2 确定主要工作机构和金属结构的形式    3
2.2.1 门座起重机主要工作机构    4
2.2.2 确定金属结构的形式    7
2.3 确定臂架结构主要尺寸    8
2.4 吊重水平位移补偿系统的设计    8
2.5 杠杆活对重式臂架自重平衡系统设计    10
2.6 计算载荷及载荷组合    11
2.6.1 起升载荷    11
2.6.2 自重载荷    11
2.6.3 动力载荷    12
2.6.4 风载荷    13
2.6.5 载荷组合    21
2.7.1 各支腿支承反力计算公式    22
2.7.2 各工况下的轮压计算    23
2.8 整机抗倾覆稳定性计算    25
2.8.1 无风静载工况    26
2.8.2 有风动载工况    26
2.8.3 突然卸载或吊具脱落工况    28
2.8.4 非工作状态暴风侵袭工况    28
3.运行机构设计及计算    29
3.1运行机构相关参数    30
3.2车轮计算    30
3.2.1车轮材料及强度要求    30
3.2.2车轮计算轮压的确定    30
3.2.2.1耐久性校核时的计算轮压     30
3.2.2.2强度校核时的最大计算轮压     31
3.2.3车轮踏面接触应力计算    31
3.2.3.1耐久性校核    31
3.2.3.2强度校核    31
3.3.运行阻力计算    31
3.3.1摩擦阻力     31
3.3.2坡度阻力     32
3.3.3风阻力     32
3.3.4运行阻力    32
3.4.电机选型    32
3.4.1电机静功率计算    32
3.4.2电机初选    33
3.4.3电机过载校验    33
3.4.4起动时间与平均加速度验算    34
3.5.开式齿轮计算    34
3.6.减速器校验    34
3.7.大车缓冲器    35
3.8.运行打滑验算    35
3.8.1启动时的打滑验算    35
3.8.1.1驱动轮不打滑验算    35
3.8.1.2从动轮不打滑验算    36
3.8.2制动时的打滑验算    36
3.8.2.1驱动轮的不打滑验算    37
3.8.2.2从动轮的不打滑验算    37
3.9运行机构机电产品清单    37
4.环境影响及经济性分析    38
4.1环境影响分析    39
4.2经济性分析    39
5.全文总结及展望    39
参考文献    40
致谢    41
