MQ2535门座起重机总体与转台结构设计(含CAD图)

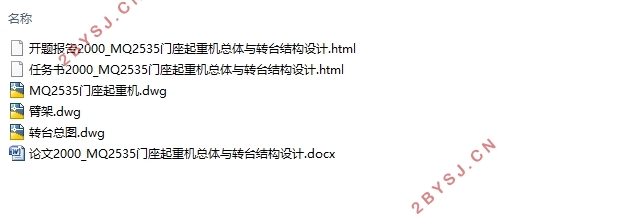

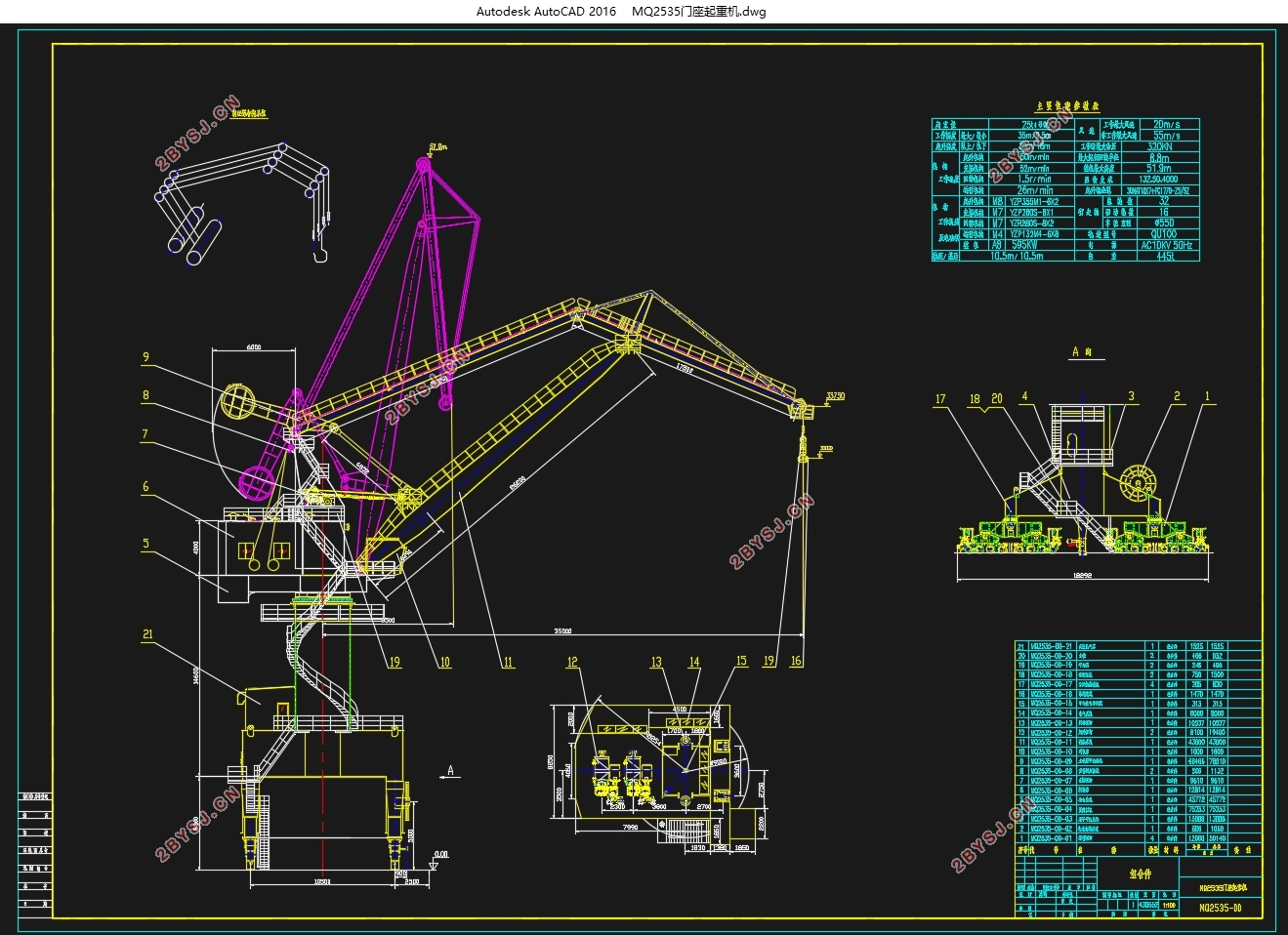

MQ2535门座起重机总体与转台结构设计(含CAD图)(任务书,开题报告,论文说明书14000字,CAD图3张)
摘要：
本文主要对MQ2535型门座式起重机的总体结构进行了设计，包括对各种工况下起重机受载荷的分析计算、稳定性计算以及轮压计算等，并对起升、变幅、回转和运行机构进行了初步选型。此外，还进行了起重机回转平台的结构设计，并用ANSYS软件对针对转台结构的受力情况进行了模拟和分析计算。
关键词：门座式起重机，总体设计，转台结构，ANSYS。
Abstract：
In this paper, the overall structure of the MQ2535 portal crane is designed, including the analysis and calculation of the load of the crane under various conditions, the calculation of the stability and the calculation of the wheel pressure, and the lifting, changing, turning and running Institutions were initially selected. In addition, the structural design of the crane platform is also carried out, and the force of the turntable structure is simulated and analyzed by ANSYS software.
Keywords：portal crane, overall design, turntable structure, ANSYS

起重机总体设计计算
2.1性能参数要求
本文针对MQ2535型门座式起重机做整体设计计算，下表为设计各项技术要求：
序号    种类    参数
1    起重量    25t（吊钩）
2    起升高度    轨上30m/轨下18m
3    最大幅度/最小幅度    35m/9.5m
4    工作级别    起升M8/变幅M7/回转M7/运行M4
5    起升速度    50 m/min
6    变幅速度    52m/min
7    回转速度    1.5r/min
8    行走速度    26m/min
9    风压    qⅠ=15m/s、qⅡ=20m/s、qⅢ=55m/s
10    轮压    小于320kN
11    钢轨型号    标准
12    轨距/基距    10.5m/10.5m
13    起重机门腿净空高度    6.5m
14    最大尾部回转半径    ≤8.8m
15    电源    AC 10kV，50Hz


目录
第1章 绪论......................................................4
1.1研究的目的及意义.........................................4
1.2国内外现状研究...........................................4
1.3门座式起重机构造及原理...................................5
第2章 起重机总体设计计算........................................6
2.1性能参数要求.............................................6
2.2臂架设计.................................................7
2.2.1载重水平位移方案.....................................7
2.2.2基本点和臂架长度确定.................................7
2.2.3吊重全幅度校核.......................................8
2.2.4变幅轨迹修正.........................................10
2.3臂架自重平衡校验.........................................10
2.4起重机自重力矩计算.......................................12
2.5起重机各部分的迎风面积、风力矩计算.......................13
2.6轮压计算.................................................16
2.6.1四支点系统支承反力计算...............................16
2.6.2轮压计算.............................................17
2.7起重机稳定性计算.........................................17
2.7.1第一种计算工况.......................................18
2.7.2第二种计算工况.......................................19
2.7.3门座起重机的自身稳定性验算...........................19
第3章 起升机构设计计算..........................................20
3.1钢丝绳选型计算...........................................20
3.1.1钢丝绳静拉力计算.......................................20
3.1.2钢丝绳选型...........................................21
3.1.3起升机构电机选型计算.................................21
3.1.4卷筒计算.............................................22
3.1.5减速器的选择.........................................23
3.1.6制动器的选择.........................................23
第4章 运行机构选型计算..........................................24
4.1设计参数.................................................24
4.2运行阻力的计算...........................................24
4.3电机功率计算.............................................24
第5章 转台结构设计..............................................25
5.1综述.....................................................25
5.2转台的工作原理...........................................25
5.3转台结构的受力分析.......................................25
5.4转台的结构设计与建模.....................................26
5.5基于ANSYS的转台3D模型的静力学分析......................26
5.5.1 ANSYS软件简介.......................................27
5.5.2ANSYS有限元分析处理.................................27
5.6载荷处理.................................................28
5.7受力分析.................................................29
第6章 环境影响及经济型分析......................................29
6.1环境影响分析.............................................29
6.2经济性分析...............................................29
第7章 结论......................................................29
参考文献.........................................................31
致谢.............................................................32
