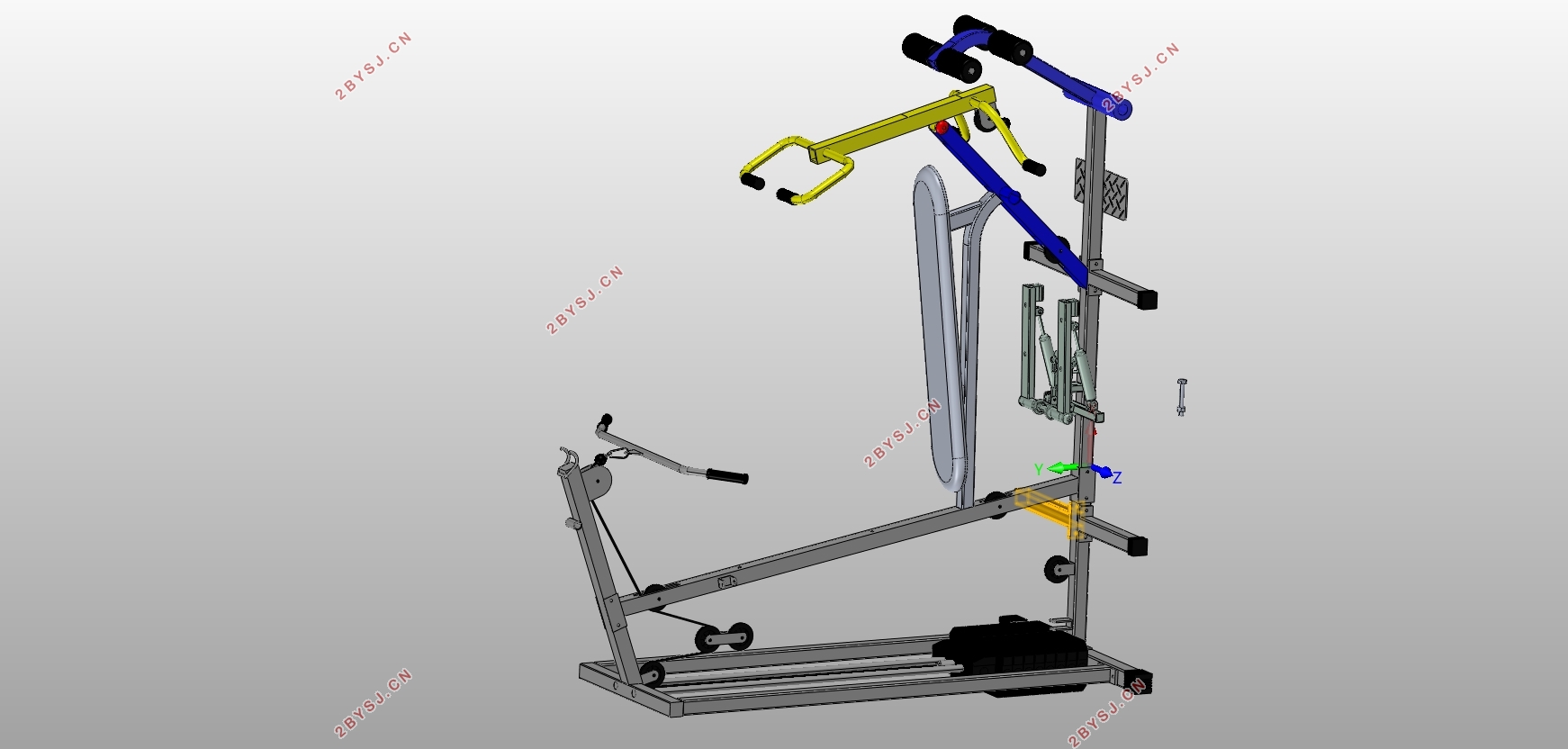

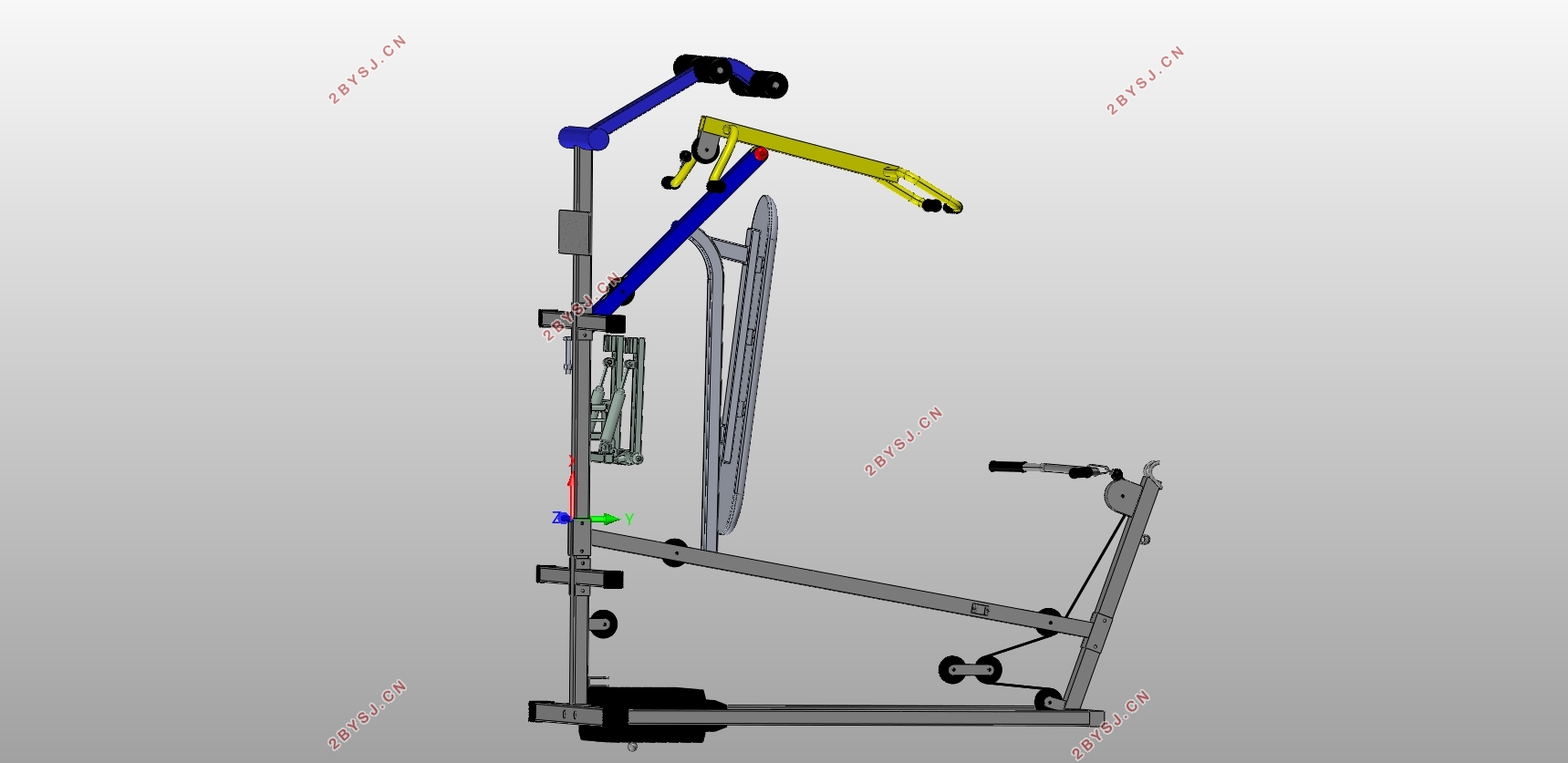

家庭多功能健身器设计(含CAD零件装配图,PROE三维图)

家庭多功能健身器设计(含CAD零件装配图,PROE三维图)(论文说明书10000字,CAD图纸9张,PROE三维图)
摘要
 中国健身器材行业的发展始于20世纪80年代末，随着中国加入WTO和北京申奥的成功，为健身器材行业的发展提供了有利条件和发展架遇，健身队伍的不断扩大为健身器材生产商带来浓厚商架。
健美，是一种强调肌肉健壮与美的运动，起源于古希腊，最初只由男性参加，以男子的粗壮的脖子、发达的胸肌、粗壮的双腿为美。现代健美运动则由德国人尤金•山道（EPROEen Sandow）开始。早期健美比赛裁判通常由解剖学与雕塑艺术家等组成。现代健美比赛裁判则由具健美协会组织专业认证的裁判组成。然而社会上对健美的评价不一，也有不少人认为过度发达的肌肉反而失去了均匀的美感。
健身运动可以采用各种徒手练习，如各种徒手健美操、韵律操、形体操以及各种自抗力动作。也可以采用各种不同的运动器械进行各种练习，如哑铃、杠铃、壶铃等举重器械，单杠、双杠、绳，杆等体操器械，以及弹簧拉力器、滑板拉力器、橡筋带和各种特制的综合力量练习架等力量训练器械，还有功率自行车、台阶器、平跑架、划船器等有氧训练器材。
健身运动的动作方式是多种多样的，既有成套的各种徒手健美体操；也有球、棒等轻器械体操，这些主要用于女子健美训练，借以减肥和改善体形体态，提高灵活性，增强韵律感；更有许多能发达身体各部位肌肉的举重练习动作和其它动作。这些动作主要用于男女强壮体魄、发达肌肉，也用于男女健美训练。
为了达到形体健美的目的，需要有专门的训练方法。例如采用杠铃等举重器械做各种动作时，在器械的轻重、动作的做法，安排的组数、次数，运动的速度等方面都有特殊的要求和安排。
本次设计了健身器，家庭多功能健身器综合设计。
随着家庭多功能健身器的进步让人们对家庭多功能健身器开始提出更多的要求，包括舒适的操作手感、灵活的移动和准确定位、可靠性高、不需经常清洁，家庭多功能健身器的美学设计和制作工艺也逐渐为人所重视，这就要用到人机工程学方面的知识，也就是基于人机工程的虚拟产品设计方面的内容。
关键词：健身器，家庭多功能健身器，健身器健身，高效。


目 录
摘要    2
一、    绪论    6
1.1 健身器的现状及未来趋势    6
1.2健身器材的健身方式    6
1.3 各种健身器的分类    7
1.4 人机工程概念    7
1.5 家庭多功能健身器人机工程设计方式    8
1 人机工程仿真系统    9
2 人机工程评价系统    9
3 人性化    10
二、健身器架材料的选择及设计方案    10
1、材料的选择    10
2、设计方案    12
三、健身板支架设计计算    12
1、支架断面设计方式:    12
2、支架强度的计算    14
3、支架变形度计算    17
四，人机工程健身板避震的设计方法：    19
1健身板避震的设计    19
2、健身板避震结构设计    21
五，固定支架的设计：    22
（1）当载荷移到左端极限位置时，各健身板支架    22
⑵当载荷移到右端极限位置时各车健身板支架(由于没有操纵室所以两端对称）：    23
⑶当支架空载时    24
六、滑轮与健身板连接方式    27
1、滑轮与健身板连接形成及受力分析    27
2、螺栓拉力的计算    28
八、健身器的组装要求及操作方式     28
1、健身器的安装注意事项    28
2，健身器的试验要求    29
九、健身器家庭多功能健身器仿真分析    29
9.1  概述    29
致谢    30
参考文献    31
