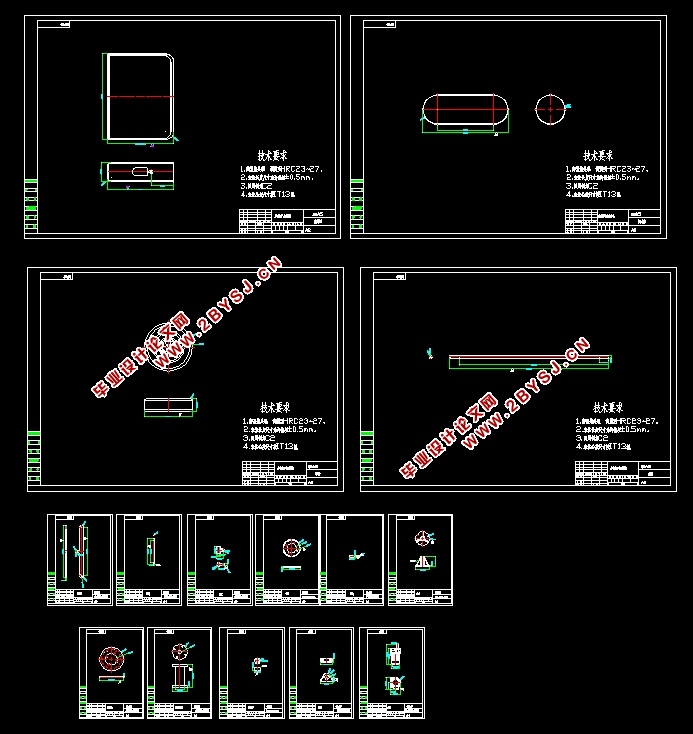

多功能喷药机设计(含CAD零件图装配图)(论文说明书9900字,CAD图纸16张)
1. 产品简介
本产品的名称为多功能平台喷药水机,在广泛使用大机器设备工作的当今社会,怎样减小人力成为一大难题。原始喷药水机为人工背负,手动摇动方式喷雾,人工耗时耗力,工作效率低下,且容易造成工员中暑中毒,本次设计采用了电动式自动压力式喷雾机,大大方便了人员操作,省时省力。
1.1 产品结构与工作原理:
    本机是小型喷雾机,采用压力缸压力方式,驱动雾体由喷头喷出。整机由车架、压力缸、储药水桶、喷头、电路系统及传动部件组成。药水水由压力缸供气,促使药水水在高压作用下向喷管涌出,最后由喷头喷出,达到喷雾效果。
1.2产品的安装与调试
     本机应安装在干燥,清洁,安全可靠,方便加药水,维修的地方。
     调整与维修时,应首先切断电源,将电机停滞后,在拆卸及调整。重新安装时,应严格按照各零部件的相互位置装配,安装及调试后,机械传动系统应转动灵活,无卡滞现象,各连接部件无泄漏。调节供药水量时,拧松螺母M5将调整螺母右旋,供药水量增大,反之则减小。调整好后,将螺母拧紧,以防松脱,并将防护盖拧牢,电动机轴与输入轴应保持同轴,其径向跳动允许0.05mm.调整电机位置时必要时加调整垫片,使之达到要求。
1.3使用与操作
    本机在使用前应首先检查贮药水器内是否有异,然后注入超过桶高2/3的储药桶。将贮药水器盖严,排除脂内的空气,检查电源电压频率是否符合电机的技术参数。电机是否接地良好,接通电源后主轴的旋转方向在输出端应视为顺时针。否则电机应换向重接,运转后无杂音及异常现象,则可正常运转。使用时可根据药水的需用量,调解供药水量的大小,润滑点少于供药水管路的个数,可将不用部分的供药水量调到零。此时应将该部分供药水口备用堵塞堵住,以防活进入,电机同使用中桶内的药水始终保持在1/2以上。
1.4维护以保养
   本机在使用中严禁将不清洁的药水倒入储药桶,运转中应经常检查电机是否过热,紧固件是否松动,运动件是否有异常声响等,一般情况下,不应将间歇齿轮及柱塞拆下,必要时又熟练人员操作,以免出错,引起零部件损坏,使用场所粉尘较多时,贮药水器上部应用塑料袋密封。
2. 总体方案设计

3. 传动装置的总体设计
传动装置的总体设计包括确定传动方案,选择电动机的型号,合理的分配各级传动比以及计算个传动装置的运动和动力参数等,为下一步计算各级传动件提供条件。


多功能喷药机设计(含CAD零件图装配图)
多功能喷药机设计(含CAD零件图装配图)
多功能喷药机设计(含CAD零件图装配图)


目  录
摘  要.1
1.1  设计的目的和意义    1
1.2  提出背景    1
1.3  设计的基本要求    2
1. 产品简介    3
1.1 产品结构与工作原理:    3
1.2产品的安装与调试    3
1.3使用与操作    3
1.4维护以保养    4
2. 总体方案设计    5
3. 传动装置的总体设计    5

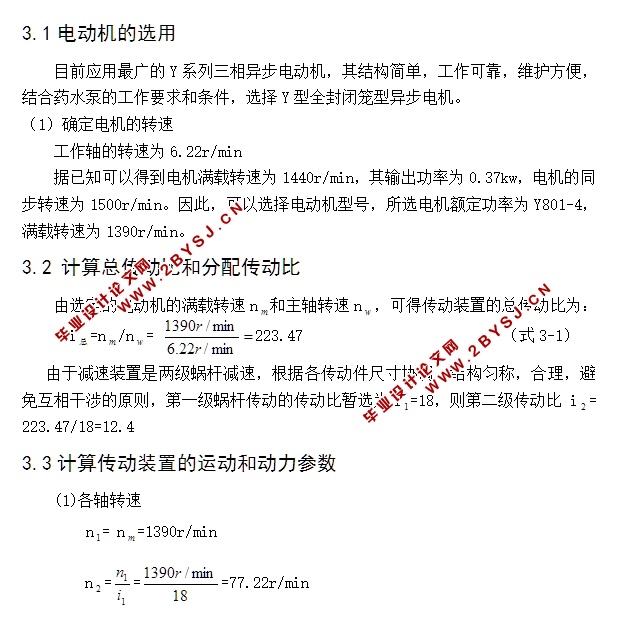

3.1电动机的选用    5
3.2 计算总传动比和分配传动比    6
3.3计算传动装置的运动和动力参数    6
4. 传动零件的设计    8
4.1选择联轴器的类型和型号    8
4.2减速器内传动零件的设计    8
5. 压力缸机体、轴与储药桶的设计    15
5.1机体的设计    15
5.2轴的机构设计    16
5.3储药桶的设计    17
6. 常见故障及排除方法    18
7 压力缸工作原理    19
1 吸气孔口    19
2轴向吸气孔口    20
第六章 压力缸主要系数计算    21
6.1旋转系数    21
6.1.1旋转系数    21
6.1.2内压力比    22
6.2轴压缩量及绝热效率    23
6.2.1轴压缩量    23
6.2.2绝热效率ηad    24
6.2.3绝热指示效率i    24
第七章  多功能喷药机传动结构方式及选择    25
7.1、设计及参数选择    25
结 论    28
致 谢    29
参考文献    30
