锻压上下料机构设计(含CAD零件图装配图)

锻压上下料机构设计(含CAD零件图装配图)(任务书,开题报告,论文说明书11000字,CAD图13张)
本次设计的主要目的：设计一种适用于锻压工艺的上下料机构。
本论文的主要内容：锻压上下料机构的总体方案设计以及机构内部一些关键部件、零件的校核和计算。在计算的基础上，对整体结构进行优化设计。
本次设计的最后成果：得到一套适用于实际生产加工的锻压自动上下料设备。这套锻压自动上下料机构适用于锻压工艺的上下料，代替人工，规避锻压工艺中发生的危险，同时提高整个加工的效率，一套设备可代替五个工人，节省成本。
关键词：锻压；自动化；上下料

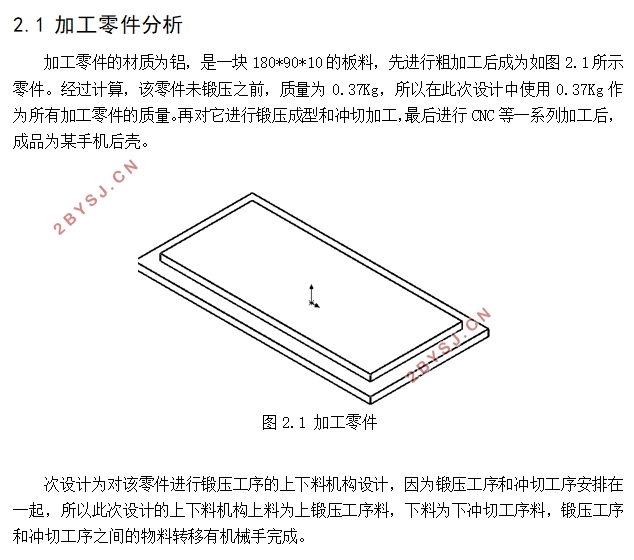

加工零件分析
加工零件的材质为铝，是一块180*90*10的板料，先进行粗加工后成为如图2.1所示零件。经过计算，该零件未锻压之前，质量为0.37Kg，所以在此次设计中使用0.37Kg作为所有加工零件的质量。再对它进行锻压成型和冲切加工，最后进行CNC等一系列加工后，成品为某手机后壳。
次设计为对该零件进行锻压工序的上下料机构设计，因为锻压工序和冲切工序安排在一起，所以此次设计的上下料机构上料为上锻压工序料，下料为下冲切工序料，锻压工序和冲切工序之间的物料转移有机械手完成。
 

目录
摘要    I
Abstract    II
第1章绪论    1
1.1    设计背景    1
1.2    设计的目的及意义    1
1.3    国内外研究现状分析    1
第2章总体方案设计    3
2.1 加工零件分析    3
2.2 动力源的选择    3
2.2.1 电机驱动    3
2.2.2 液压传动    4
2.2.3. 气压传动    4
2.3 上下料方式的选择    5
2.4 推料机构    6
2.5定位导向机构    8
2.6 托（顶）料机构    9
2.7 二次夹持机构    9
2.7.1 上料二次夹持机构    9
2.7.2下料二次夹持气缸    10
2.8机箱    12
2.9物料运送机构    12
2.10 机械手的选择与控制    12
第3章关键零部件的选择与校核    14
3.1 气缸的选型    14
3.1.1气缸选型的具体步骤    14
3.1.2 推料机构气缸选型    15
3.1.3 顶料机构气缸选型    16
3.1.4托料机构气缸选型    16
3.1.5其余气缸选型    17
3.2 下料二次夹持机构的设计与校核    17
3.2.1 下料夹的初步设计计算    17
3.2.2 扭力弹簧的选择和下料夹的确定    18
3.2.3 下料夹的校核    19
3.2.4 支撑轴的校核    20
3.3 其余机构重要零件校核及优化    22
3.3.1 上料二次夹持机构气缸推板    22
3.3.2 托料机构锁紧螺钉    24
第4章结论    25
参考文献    27
致谢    28
