T形垫片(衣柜门扣垫片)的冲压模具设计(含CAD零件图装配图)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

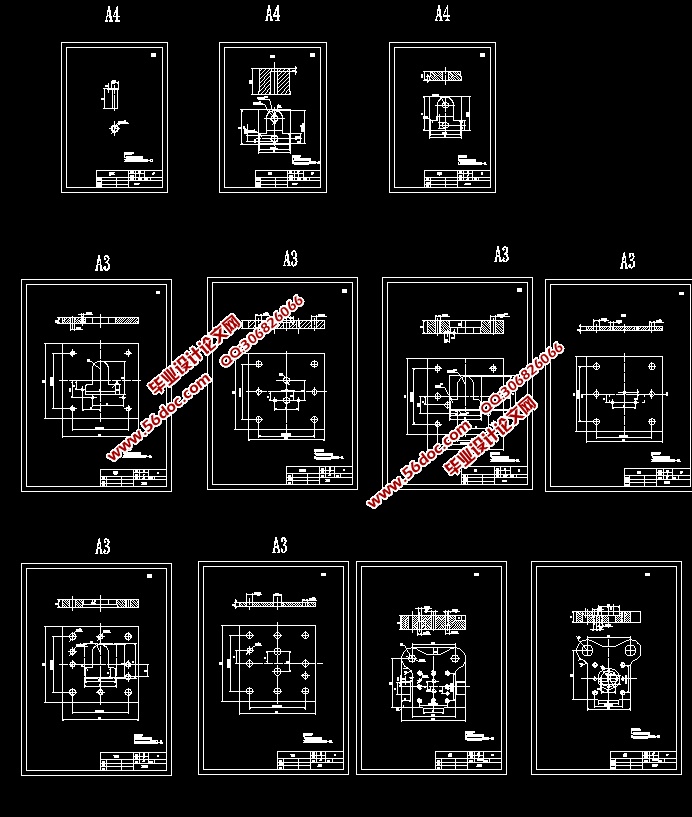

T形垫片(衣柜门扣垫片)的冲压模具设计(含CAD零件图装配图)(论文说明书15000字,CAD图纸12张)
摘  要

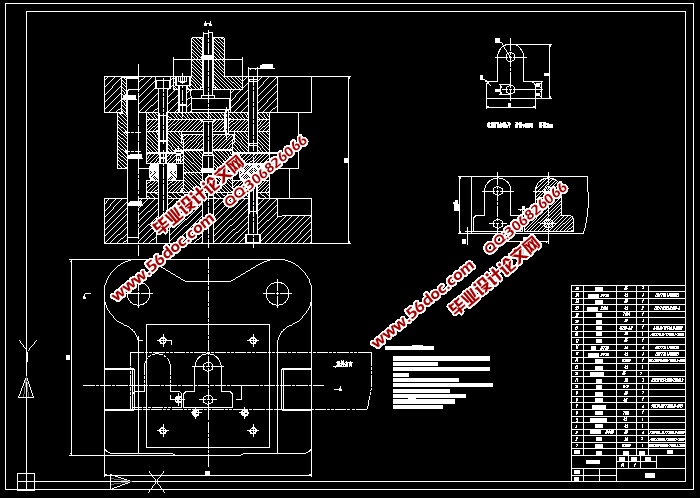

本文对T形垫片的冲压模具设计进行了简要的分析,首先根据工件图算工件的展开尺寸,在根据展开尺寸算该零件的压力中心,材料利用率,画排样图。根据零件的几何形状要求和尺寸的分析,采用复合模冲压,这样有利于提高生产效率,模具设计和制造也相对于简单。当所有的参数计算完后,对磨具的装配方案,对主要零件的设计和装配要求技术要求都进行了分析。在设计过程中除了设计说明书外,还包括模具的装配图,非标准零件的零件图,。

关键词:复合模 ;冲压模具 ;设计

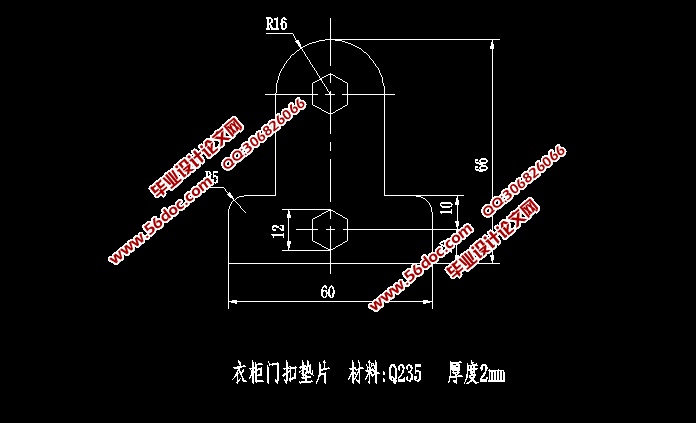

2.2.1 零件技术条件
(1)零件厚度:2mm。
(2)零件材料:Q235钢。
(3)零件精度等级:IT14级。
(4)生产批量:50万件。
2.2.2 零件的工艺分析
(1)零件材料:该零件材料选用Q235,是碳素结构钢,属于低碳钢。经查阅资料,其力学性能指标为:抗剪强度为303—372MPa,抗拉强度为 375—460MPa,屈服强度为235MPa,伸长率为26—31%,可知韧性和塑性较好,有一定的伸长率,具有良好的焊接性能和热加工性。宜于制作各种冷冲压零件。

(2)零件结构:由零件图可知,该零件结构简单,并且该制件只有冲孔、落料两道工序。
(3)零件公差:按IT12级确定工件尺寸的公差。尺寸精度一般,普通冲裁完全能够满足要求。
(4)结论:可以冲裁。


T形垫片(衣柜门扣垫片)的冲压模具设计(含CAD零件图装配图)
T形垫片(衣柜门扣垫片)的冲压模具设计(含CAD零件图装配图)
T形垫片(衣柜门扣垫片)的冲压模具设计(含CAD零件图装配图)
T形垫片(衣柜门扣垫片)的冲压模具设计(含CAD零件图装配图)


目  录
1 绪论    1
 1.1 冲压模具简介    1
 1.2 冲压模具在模具行业中的重要性    3
2 零件的结构工艺分析    5
 2.1 零件图    5
 2.2.1 零件技术条件    5
 2.2.2 零件的工艺分析    5
3 确定工艺方案及模具的结构形式    7
4 模具总体结构设计    8
 4.1 模具类型的选择    8
 4.2 标准模架和导向零件的选择    9
 4.3 定位方式的选择    10
 4.4 卸料与出件方式的选择    10
 4.5 推件装置    10
5 模具设计工艺计算    11
 5.1 排样方法    11
 5.2 搭边值、条料宽度的确定    11
 5.2.1搭边值的确定    11
 5.2.2 条料宽度的确定    12
 5.3 材料利用率    13
6 冲裁力相关的计算    15
 6.1 计算冲裁力的公式    15
 6.2 总冲裁力、推件力、卸料力和总冲压力    15
 6.2.1 总冲压力Fz    16
 6.2.2 按卸料力公式计算卸料力Fx    17
 6.2.3按推料力公式计算推料力FT    17
 6.2.4 计算总冲压力F    17
7 模具压力中心与计算    19
8 冲裁间隙    21
9 凸模与凹模刃口尺寸的计算    24
 9.1 刃口尺寸计算的基本原则    24
 9.2 刃口尺寸的计算方法    25
 9.3 计算凸凹模刃口的尺寸    25
10 主要零部件设计    29
 10.1 工作零件的结构设计    29
 10.1.1 凹模的设计    29
 10.1.2凸模的设计    31
 10.1.3 凸凹模的设计    31
 10.2 卸料部分的设计    31
 10.2.1 卸料板的设计    31
 10.2.2 卸料橡胶的设计    32
 10.3定位装置的设计    33
 10.4 模架及其它零件的设计    34
 10.4.1 上下模座    34
 10.4.2 模柄    34
 10.4.3 推件块和打杆的设计    35
 10.4.4 模具的闭合高度    35
参考文献    36
致谢    37
