啤酒瓶瓶起子冲孔落料复合模设计(含CAD零件图装配图)

啤酒瓶瓶起子冲孔落料复合模设计(含CAD零件图装配图)(论文说明书13000字,CAD图纸12张)
摘  要

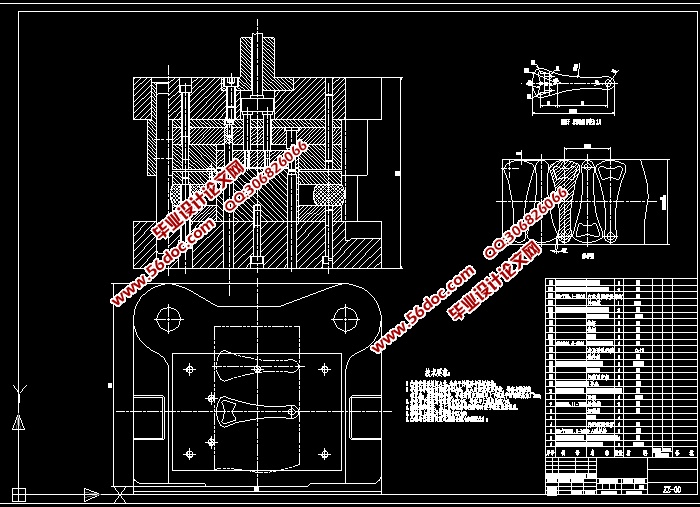

本设计主要是啤酒瓶瓶起子冲孔、落料复合模设计的全过程。通过对瓶起子进行了详细的工艺分析、确定冲压工艺方案及模具结构形式，然后进行模具总体设计，再进行参数设计与计算。在设计过程中除了设计说明书外，还完成模具的装配图，非标准零件的零件图。采用CAD软件绘制冲压模具工作零件的零件图。
关键词：瓶起子；冲压模具；设计

 冲压件工艺分析
瓶起子年产量为20万件，采用大批量生产，材料为Q235，厚度为1.8mm，未注公差为IT14。
2.1 材料分析
表2-1 部分碳素钢抗剪性能
材料名称    牌号    材料状态    抗剪强度τ/MPa
碳素结构钢    Q195    已退火    255~314
    Q235        303~372
    Q275        392~490
由上表2-1可知： Q235碳素结构钢具有较好的冲裁成形性性能，适合要求较高的零件。综合评比均适合冲裁加工。
2.2 零件结构
此工件只有落料和冲孔两个工序。材料为Q235，具有良好的冲压性能，适合冲裁。工件结构相对简单，有一个R4mm的孔和1个不规则的孔；孔与孔、孔与边缘之间的距离也满足要求，最小壁厚为4mm。工件的尺寸全部为自由公差，可看作IT13级，尺寸精度较低，普通冲裁完全能满足要求。
