灌装生产线之酒瓶旋盖机的设计(含CAD图,SolidWorks三维)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

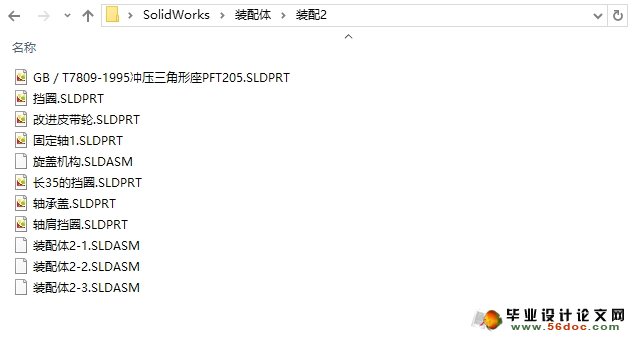

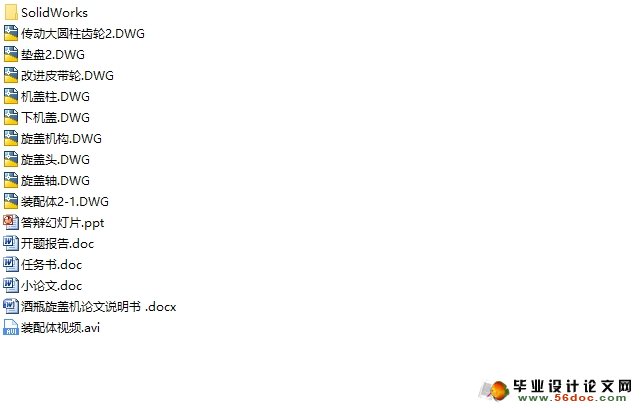

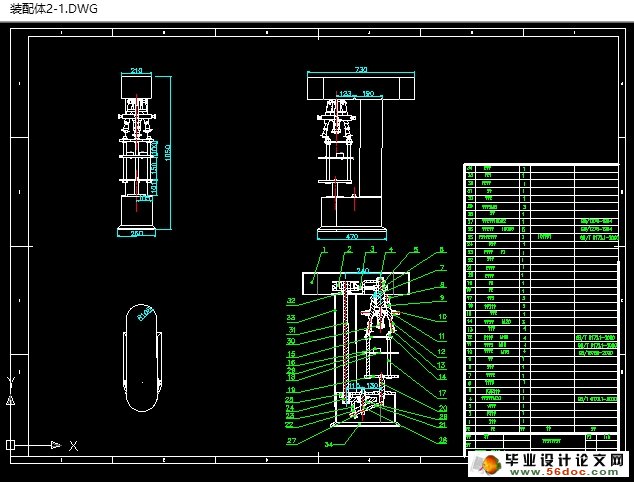

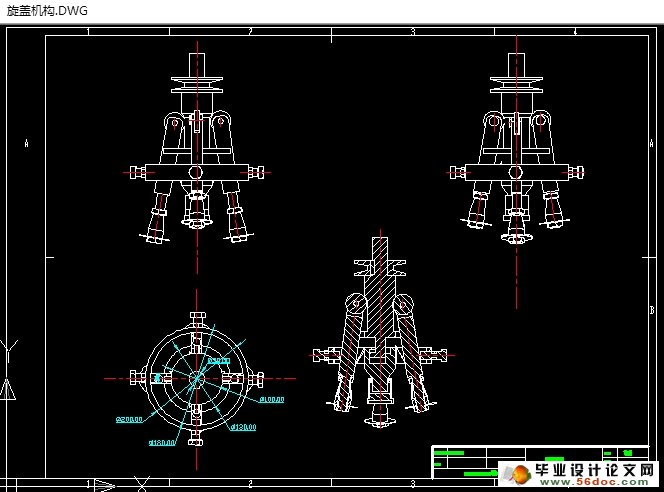

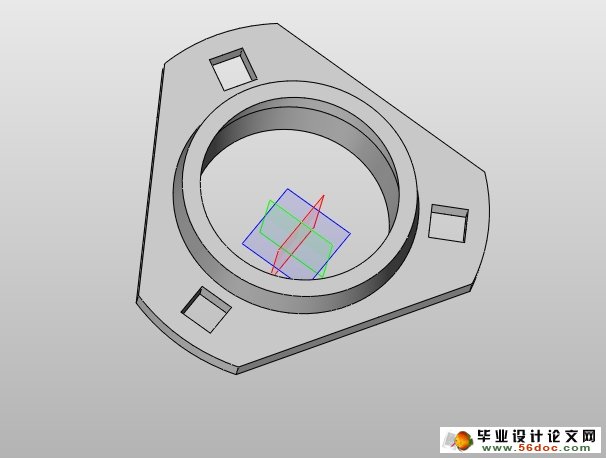

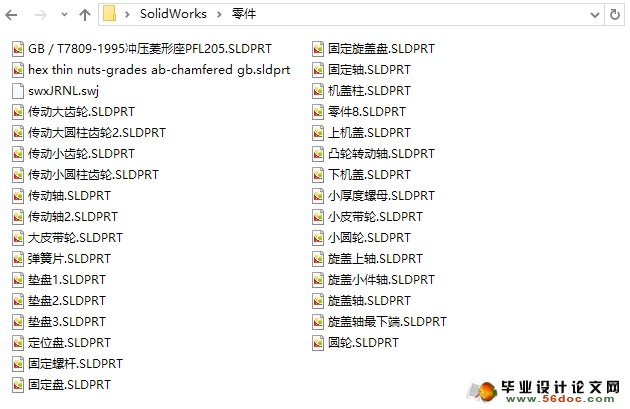

灌装生产线之酒瓶旋盖机的设计(含CAD图,SolidWorks三维)(任务书,开题报告,论文说明书8200字,CAD图纸9张,SolidWorks三维图,装配图视频,答辩PPT)
旋盖机是自动灌装生产线的主要设备之一,它是封口机的一种,广泛用于玻璃瓶或PET 瓶的螺纹盖封口。由于螺纹盖具有封口快捷、开启方便及开启后瓶又可重新旋上瓶盖等优点,所以一些不含气的液料,诸如饮料、酒类、调味料等类似瓶包装的封口中大量采用螺纹盖封口。
半自动酒瓶旋盖机是利用电机旋转带动底座上升顶紧瓶盖顶端,配合锁口装置自动完成锁盖,使其达到完美的锁盖效果。该旋盖机全部利用机械原理,使用方便,安装简单,具有结构合理、锁口质量稳定、生产效率高、调整方便、维修简单等优点。具有一定的市场潜力及应用价值。

关键词:旋盖机;设计参数;构件;结构;计算

主要技术参数要求:
电源:220V 50Hz
功率:370W
工作方式:电动
封口直径:φ25~φ35mm
瓶盖高度:7~35mm
生产能力:1200瓶/小时左右
适用瓶高:70~330mm
外型尺寸:730×210×1050mm
重量:65kg

旋盖机的工作原理

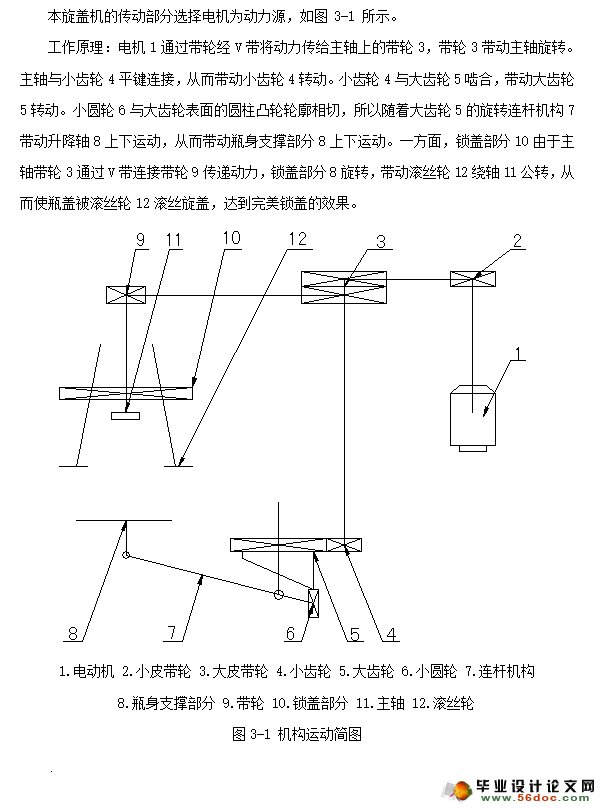

半自动旋盖机工作过程全部利用机械原理,是利用电机旋转带动瓶身支撑部分顶紧瓶盖顶端,配合锁口装置自动完成锁盖,使其达到完美的锁盖效果;

系统方案构成

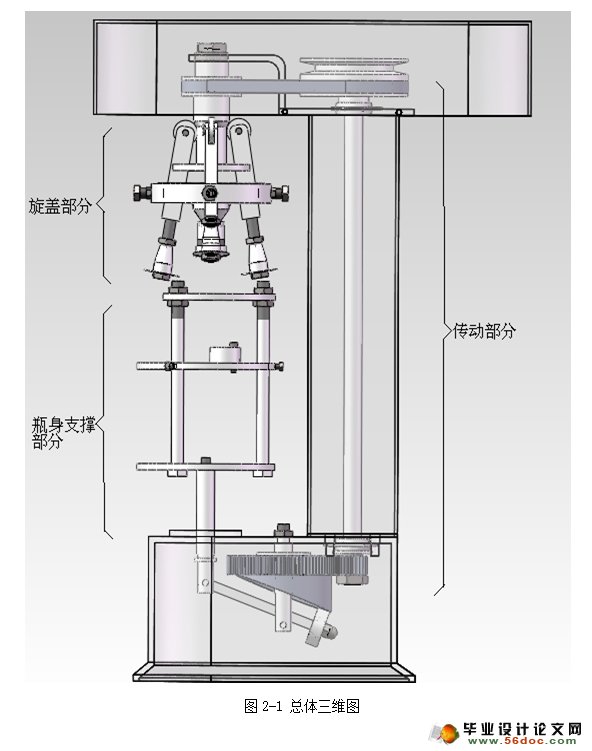

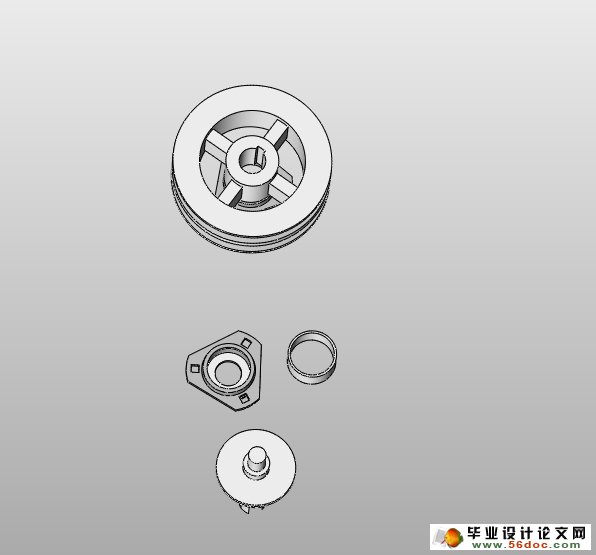

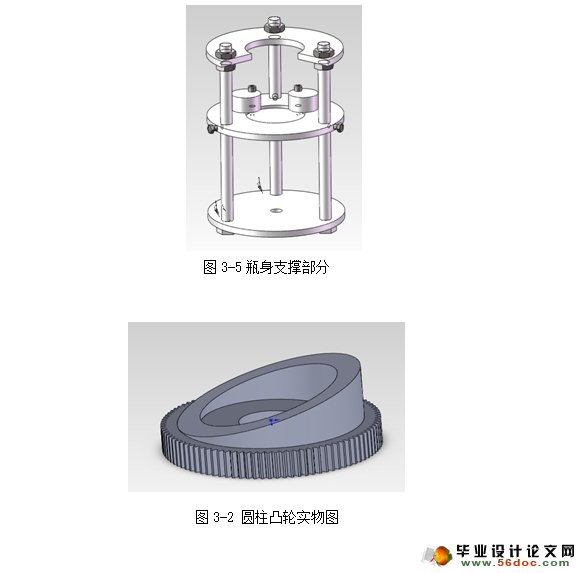

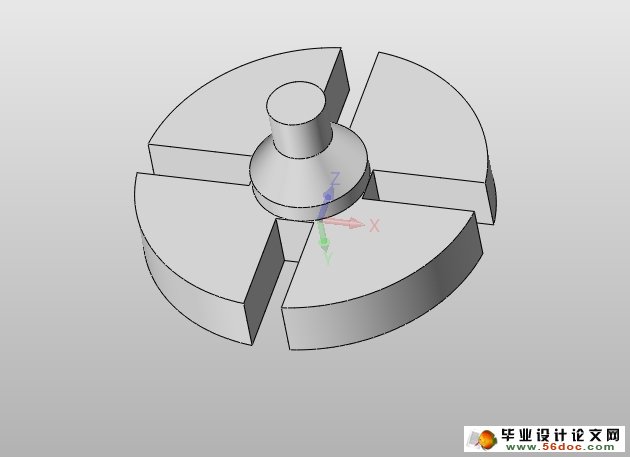

旋盖机主要有四部分构成:传动部分、旋盖部分、瓶身支撑部分、机壳部分


灌装生产线之酒瓶旋盖机的设计(含CAD图,SolidWorks三维)
灌装生产线之酒瓶旋盖机的设计(含CAD图,SolidWorks三维)
灌装生产线之酒瓶旋盖机的设计(含CAD图,SolidWorks三维)
灌装生产线之酒瓶旋盖机的设计(含CAD图,SolidWorks三维)
灌装生产线之酒瓶旋盖机的设计(含CAD图,SolidWorks三维)
灌装生产线之酒瓶旋盖机的设计(含CAD图,SolidWorks三维)
灌装生产线之酒瓶旋盖机的设计(含CAD图,SolidWorks三维)
灌装生产线之酒瓶旋盖机的设计(含CAD图,SolidWorks三维)
灌装生产线之酒瓶旋盖机的设计(含CAD图,SolidWorks三维)
灌装生产线之酒瓶旋盖机的设计(含CAD图,SolidWorks三维)
灌装生产线之酒瓶旋盖机的设计(含CAD图,SolidWorks三维)
