甘草收获机的设计(农业机械)(含CAD图,SolidWorks三维)

甘草收获机的设计(农业机械)(含CAD图,SolidWorks三维)(任务书,开题报告,中期检查表,论文说明书10000字,CAD图纸5张,SolidWorks三维图,答辩PPT)
本文主要在以下几个方面做了深入研究:
(1)介绍了目前国内外甘草及长根茎药材机械化收获的现状和未来发展趋势，阐述了研究的意义、目的及所需解决的关键问题。
(2)根据新疆北部地区甘草收获机械化的设计要求，确定了甘草收获机的功能及整机结构方案。
(3)通过对现有市面上挖掘铲的种类及挖掘性能的分析研究，设计了一种栅条式挖掘铲，将固定三角铲面及栅条相结合，并通过理论计算确定其参数值。
(4)通过分析本次甘草收获机械的挖掘深度及分离状态，设计了一种振动式分离输送装置，将甘草与土壤分离并且从地下输送至地表。

关键词:甘草收获机；挖掘铲；分离装置

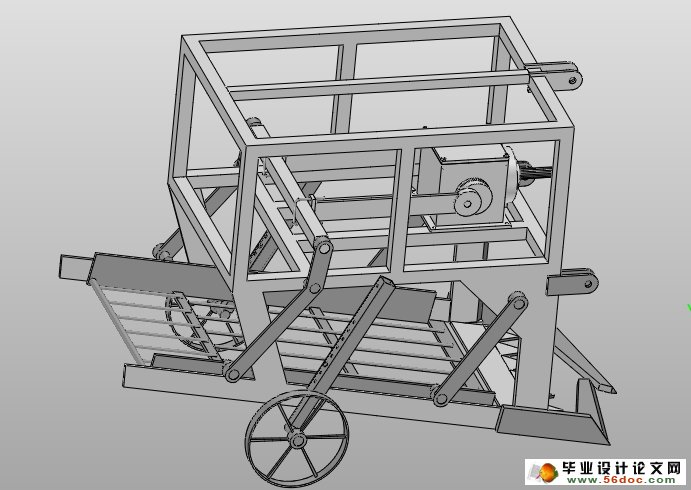

甘草收获机的工作原理
该作业机可一次性完成甘草的挖掘、分离、铺放作业，作业机由88KW以上的拖拉机牵引，作业速度为1. 5-2.Okm/h，动力输出轴的转速选用540r/min，作业机的工作幅宽为600mm，工作时，由拖拉机牵引并且传输动力，挖掘铲将300-400mm深度的甘草铲起并运送到分离装置上进行分离输送，分离装置的作用主要是将部分土壤与甘草分离且输送至地表。


目 录
1绪论    1
1.1研究背景及意义    1
1.2国内外甘草收获机械的研究现状    2
1.3目前存在的问题    3
1.4甘草收获机械的发展趋势    3
1.5研究内容    4
1.6研究方法及技术路线    4
2甘草收获机总体的设计    4
2.1甘草的机械化收获    4
2.2甘草收获机的设计要求    4
2.3甘草收获机的组成和工作原理    5
3甘草收获机关键部件的设计    6
3.1栅条式挖掘铲的设计    6
3.2分离装置的设计    9
总 结    10
致 谢    11
