高架风扇助力喷药机设计(农业机械)(含CAD图,SolidWorks三维)

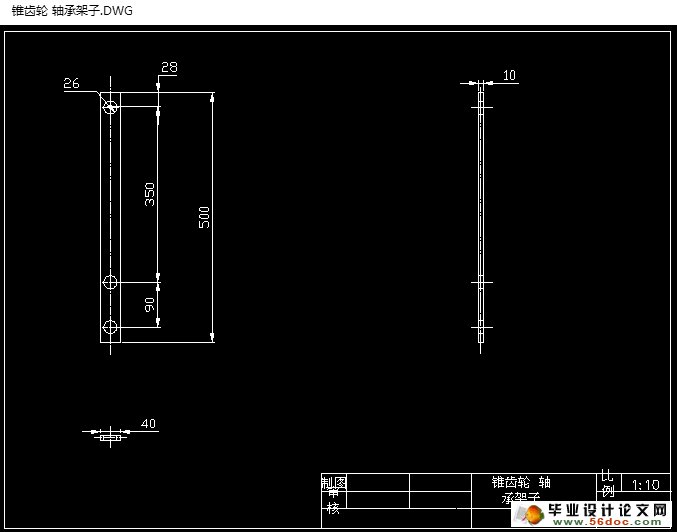

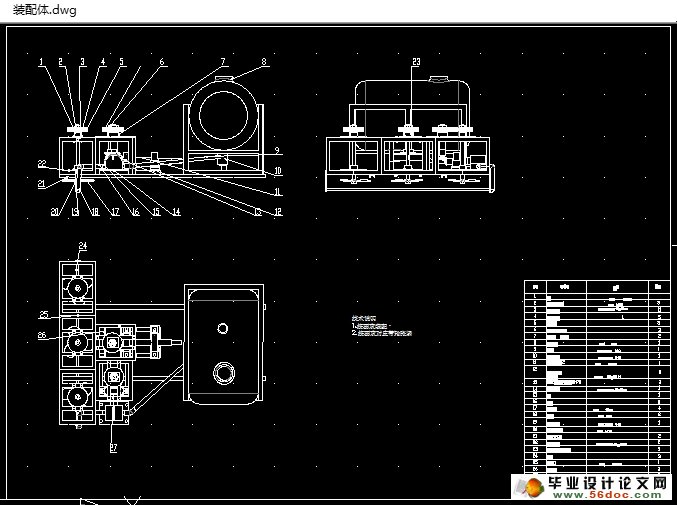

高架风扇助力喷药机设计(农业机械)(含CAD图,SolidWorks三维)(任务书,开题报告,开题答辩PPT,中期检查表,论文说明书8900字,CAD图纸7张,SolidWorks三维图,答辩PPT)

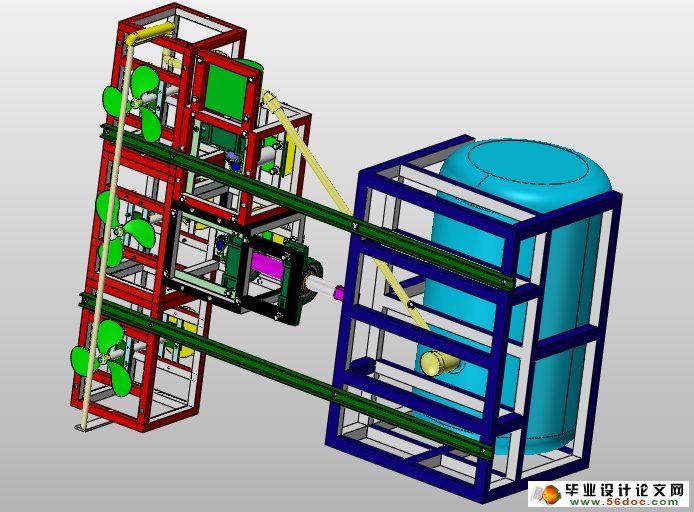

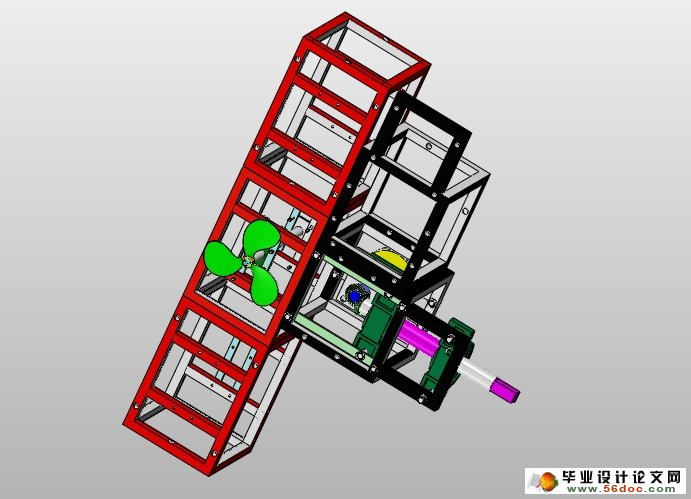

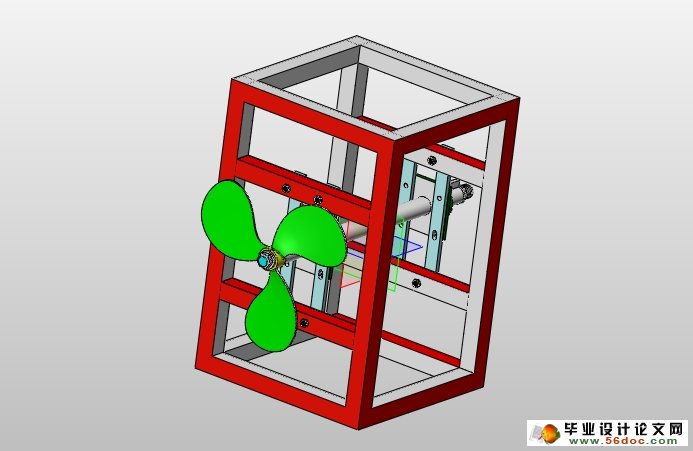

现在的棉花喷药机的对于农药的利用率都在提高，可在喷洒脱叶剂时，由于棉花的叶子很茂密，对于下面的叶子没有喷洒上，这就导致了在后面棉花的叶子没有脱落干净，对于后期采棉机的采收形成影响，这就造成了棉花等级的下降，直接影响农户的收入和棉花的和品质，所以对于脱落剂的喷洒的位置与方法很是重要。如果喷洒正确，那么就直接提高农药的利用率和后期棉花的采收和等级。该机在原有的基础上在每个喷头上面加了一个小风扇，这样不仅帮助农药的喷洒起到雾化的作用，还能在喷洒的同时用风将棉花上面的叶子吹开，以助于农药喷洒到下面的叶子，这样农药就洒在棉花的全身，达到全部脱叶的效果。
该机不仅适用于棉花，还适用于向日葵等。

关键词：自走式 ；喷药机；风扇助力

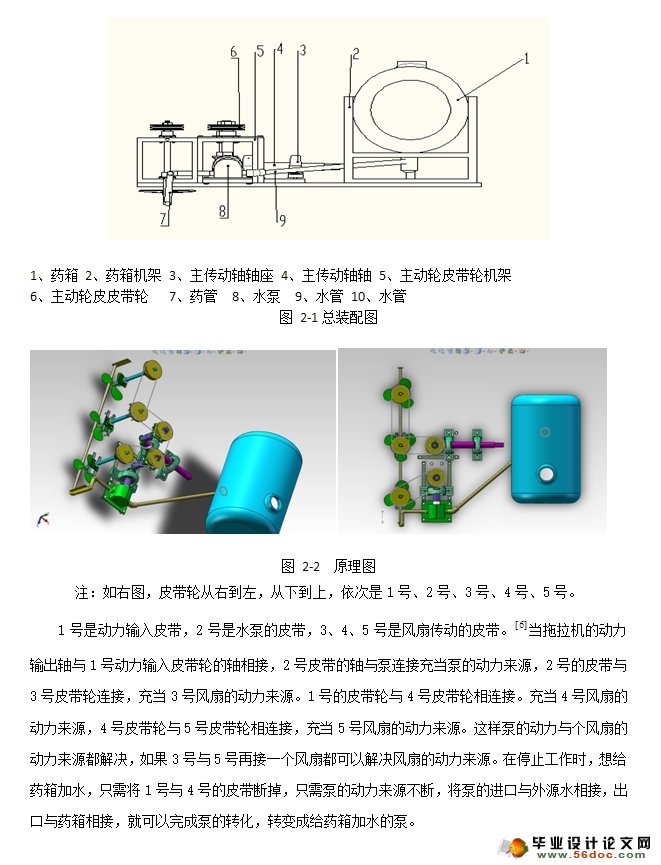

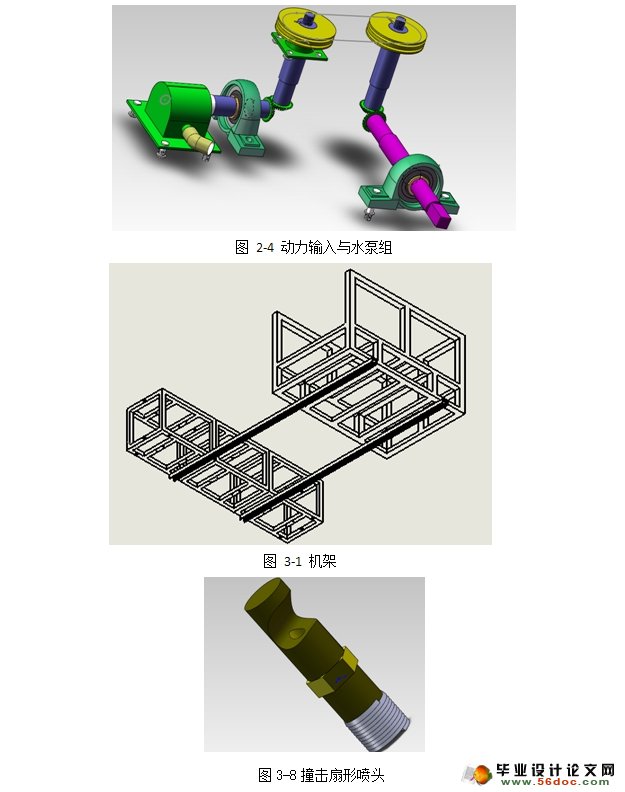

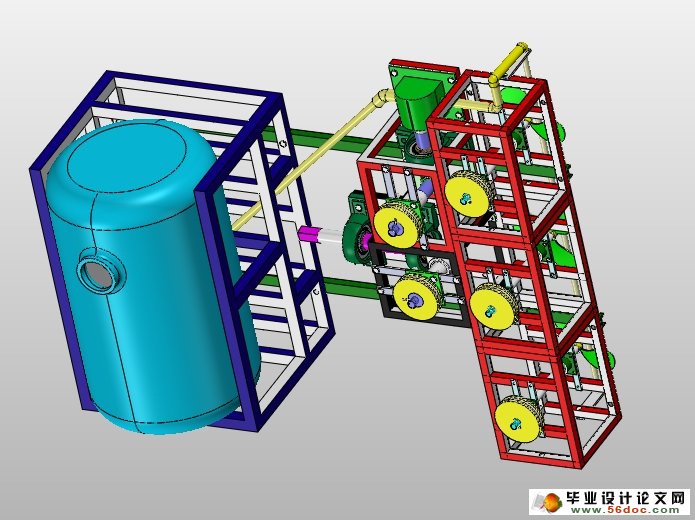

1号是动力输入皮带，2号是水泵的皮带，3、4、5号是风扇传动的皮带。 当拖拉机的动力输出轴与1号动力输入皮带轮的轴相接，2号皮带的轴与泵连接充当泵的动力来源，2号的皮带与3号皮带轮连接，充当3号风扇的动力来源。1号的皮带轮与4号皮带轮相连接。充当4号风扇的动力来源，4号皮带轮与5号皮带轮相连接，充当5号风扇的动力来源。这样泵的动力与个风扇的动力来源都解决，如果3号与5号再接一个风扇都可以解决风扇的动力来源。在停止工作时，想给药箱加水，只需将1号与4号的皮带断掉，只需泵的动力来源不断，将泵的进口与外源水相接，出口与药箱相接，就可以完成泵的转化，转变成给药箱加水的泵。


目 录
1 绪论    1
1.1课题研究的意义    1
1.2国内的药物喷洒机的现状    1
1.3 该产品的研究目的    1
1.3.1 研究的方法和内容    2
1.3.2预期的目标    2
1.4重点研究的关键问题及解决思路    2
1.4.2工作条件及解决方法    2
2. 产品的总体原理及总体设计    3
2.2 主要部件结构设计    4
3 整机的设计    5
3.1 机架    5
3.3 搅拌器    6
3.4 主轴材料的选择    7
3.4.1 轴的最小直径与长度的计算    7
3.4.2 锥齿轮的计算    8
3.5 带及带轮的设计    9
3.6 风扇的设计    10
3.7喷射部件    10
3.7.1 喷头    11
3.8喷头类型及形成雾滴的基本原理    12
3.8.1 机械的方法    12
3.8.2 加热冷凝法    12
3.8.3 发射剂汽化法    13
3.9 喷头流量校核    13
总  结    14
致  谢    15
参考文献    16
