番茄收获机的设计(农业机械)(含CAD图,SolidWorks三维)

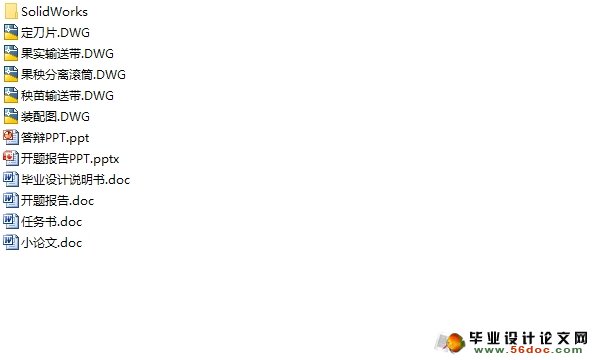

番茄收获机的设计(农业机械)(含CAD图,SolidWorks三维)(任务书,开题报告,开题答辩PPT,论文说明书10400字,CAD图纸5张,SolidWorks三维图,答辩PPT)
大力发展番茄产业，加快发展步伐，就促使番茄收获实现机械化。番茄收获是农业生产过程中的重要环节，目前大都是人工采收，生产效率低，而番茄成熟季节与棉花成熟季节相同，由于新疆是棉花大省，占用劳动力很多，往往都是因为劳动力不足，影响了番茄的最佳成熟时节，严重影响了番茄的品质，造成了一定的损失!由于进口番茄收获机存在价格昂贵服务周期长和收费高等问题，对我国番茄机械化采收技术的推广和普及造成很大障碍，严重影响了新疆和兵团番茄产业的可持续发展。 为此，设计一种番茄收获机，并对该机的关键部件进行研制，该机可同时完成番茄秧的切割、果秧分离和输送等工作。
关键词：自走式；收获机；番茄

番茄果秧分离机构工作原理
果秧分离机构工作时，滚筒与传动轮由发动机输出力，两者转动，拨杆的端部插入格栅之间的栅条间隙，格栅上有果秧时插入果秧中间，另一端部插入梳齿的栅条间隙以防止果秧缠绕拨杆。拨杆转动起到向后输送果秧的作用；拨杆由传动轮传动不断旋转，转速为n，拨杆质量为m，长度为R，这种旋转产生的力F作用在果秧上，实现番茄果实与果秧的分离。由于番茄的直径小于格栅间的间隙，大部分番茄被捋下来掉入下面的番茄输送带进而传送。

整机主要参数指标
结构型式                          自走式
结构质量/kg                        10309
作业幅宽/mm                       1200
割台幅宽/mm                       1200
切割速度m/s                       0.8m/s
割台型式                          往复型切割台
果秧分离型式                      滚筒梳齿分离
机车行走速度m/s                   2.5


目 录
1绪论    1
1.1课题研究的意义    1
1.2国内外番茄收获机发展状况    1
1.3国内外番茄收获机存在的问题    1
1.4研究的内容和方法    2
1.5预期目标    2
1.6重点研究的关键问题及解决思路    2
1.7工作条件及解决方法    3
2果秧分离的典型方法及果秧分离机构方案的选择    3
2.1几种典型分离装置    3
2.2果实分离装置方案的选择    4
3番茄分离装置的总体设计    4
3.1番茄种植模式及物理机械特性    4
3.2梳齿滚筒式分离装置的设计    5
3.3番茄果秧分离机构工作原理    6
3.4分离滚筒主轴的设计    6
4切割装置的设计    7
4.1切割捡拾装置    7

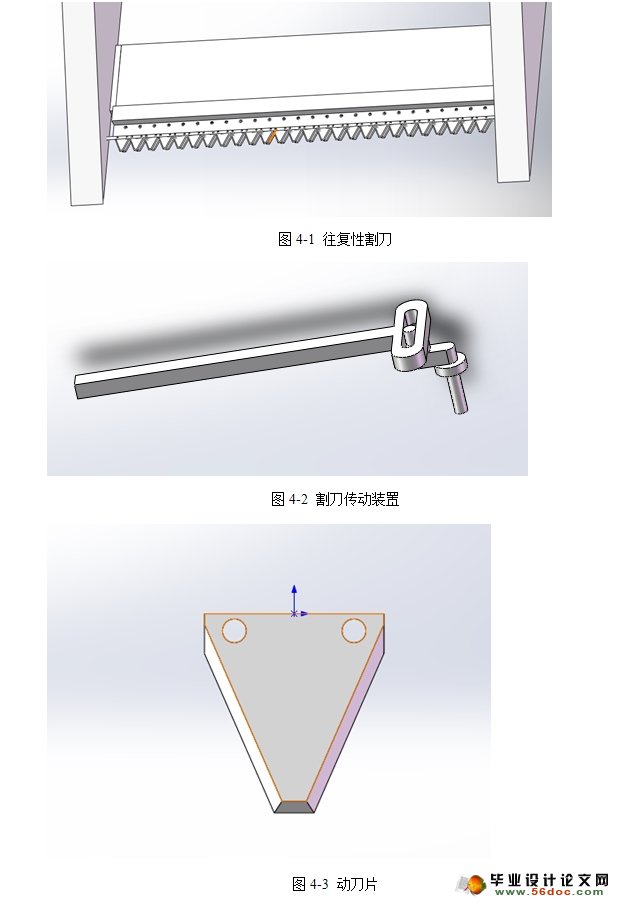

4.2往复性割刀的结构特点总成设计    7
4.3割刀运动和速度分析    8

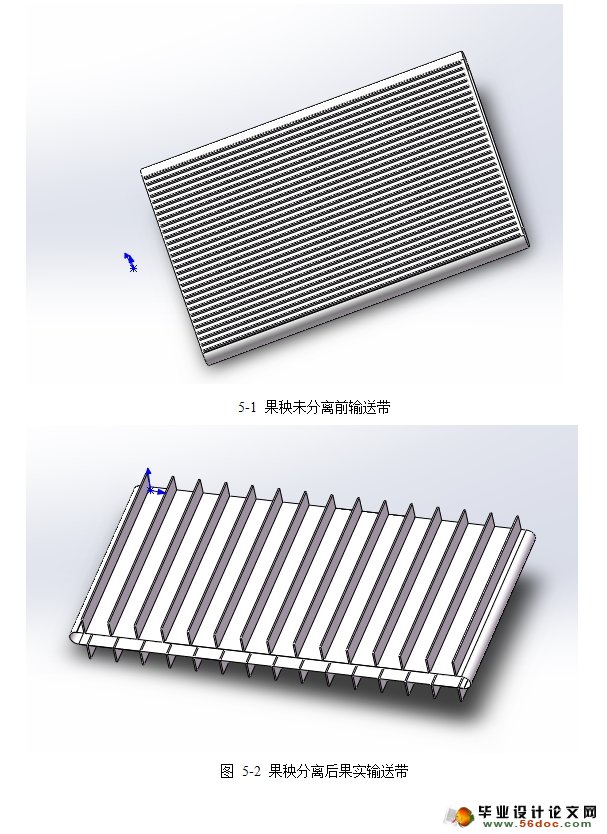

5输送带的设计与整机参数    11
6机架总成设计及整机主要参数指标    12

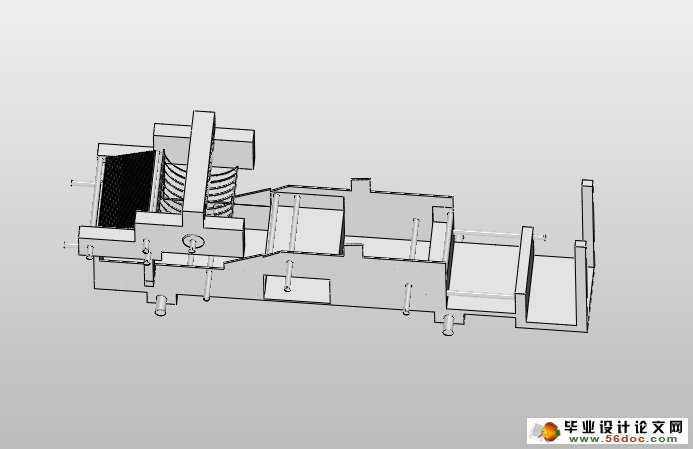

6.1 机架总成设计    12
6.2整机主要参数指标    13
7轴的校核    13
    总 结    15
    致 谢    16
    参考文献    17
