SJ90单螺杆挤出机结构设计(含CAD零件装配图)

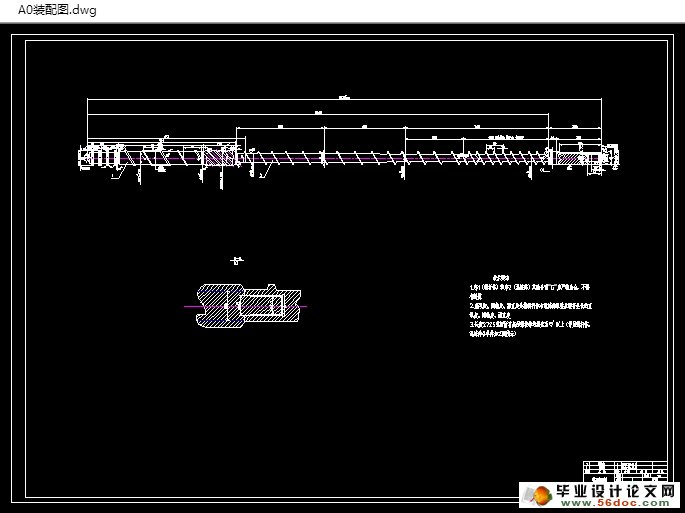

SJ90单螺杆挤出机结构设计(含CAD零件装配图)(设计说明书13400字,CAD图纸3张)
单螺杆挤出机由于结构简单，造价便宜，因此广泛的应用于食品、塑料、饲料等各个领域。挤出机设计的研究工作，不但能够提高机械设计领域的水准，还能获得良好的经济和社会效应。
本设计为 SJ90 挤出机，制品可以为成品及半成品，选取的加工物料为“低密度聚乙烯” 。该挤出机适用于冷喂料的挤出，故相比之下塑料粘流态停留时间长，同时强烈的剪切产生的大量的热需要良好的冷却装置。由于螺杆有较大的长径比，同时承受剪切力和轴向力，本身还接受物料传来的热量，故螺杆材料应具有足够的强度和抗摩能力，较好的耐化学腐蚀性能，良好的机械加工和热处理及高温下不变形的性能，所以螺杆材料优先选取 38CrMoAlA.螺杆要输送物料，所以螺杆的结构至关重要，根据有关知识及资料确定螺杆为单螺旋等距突变螺杆。利用电机+减速机构+螺杆，使螺杆获得一定转速和扭矩。螺杆所承受的轴向力由螺杆与机筒间的轴向推力轴承传递，挤出机了根据产品结构自行安装。
本次毕业设计完成的是单螺杆挤出机的设计，从传动系统，挤出系统，加料系统，冷却和加热进行研究。此单螺杆挤出机是通过电机将动力传给带轮，经减速传给螺杆，为了满足变速范围的要求，采用的是普通电机进行变频无级调速，为了便于安装和拆卸，机筒采用的是左右剖分式结构，分三段进行加热和冷却。通过电磁阀和传感器进行温度的控制和冷却水的进出，保证温度在所允许的范围内。


目  录
第一章绪论      1
1.1 引言      1
1.2 国内外发展情况      1
1.3 单螺杆挤出机研究现状      1
1.4 课题研究意义和目的      2
1.5 课题主要研究内容      2
第二章挤出机总体方案的确定      3
2.1 挤出机总体布局的基本要求      3
2.2 挤出机的主要参数      3
2.2.1 挤出机的主要性能参数      3
2.2.2 螺杆转速      4
2.2.3 挤出机功率      4
2.2.4 轴向力 P      5
2.2.5 生产能力 Q      5
2.3 挤出机构设计      5
2.3.1 螺杆设计      5
2.3.2 螺槽深度和压缩比的确定      6
2.3.3 螺距和螺纹升角的确定      8
2.4 本章小结      9
第三章螺杆方案的确定     10
3.1 螺杆类型的确定     10
3.2 螺杆的工作性能指标评定     10
3.3 螺杆的选用原则     10
3.4 螺杆的分类     11
3.5 单螺杆挤出机及其基本操作     11
3.6 本章小结     12
第四章螺杆的设计与校核     14
4.1 螺杆材料     14
4.2 螺杆形式     14
4.3 螺杆参数     14
4.4 螺杆结构     14
4.5 螺纹的断面形状     15
4.6 校核     15
4.7 本章小结     16
第五章机筒的设计及强度校核     17
5.1 机筒的类型     17
5.2 机筒材料的选择     18
5.3 机筒参数     19
5.4 校核     19
5.5 本章小结     19
第六章其他零部件的设计与校核     20
6.1 螺杆与轴联接处的花键的选择与校核     20
6.2 推力轴承的选择与校核     20
6.3 联轴器的选择与校核     21
6.4 机头材料的选择     21
6.5 温度控制     21
6.6 电机的选择     21
6.7 本章小结     22
结 论     23
参考文献     24
致 谢    25
