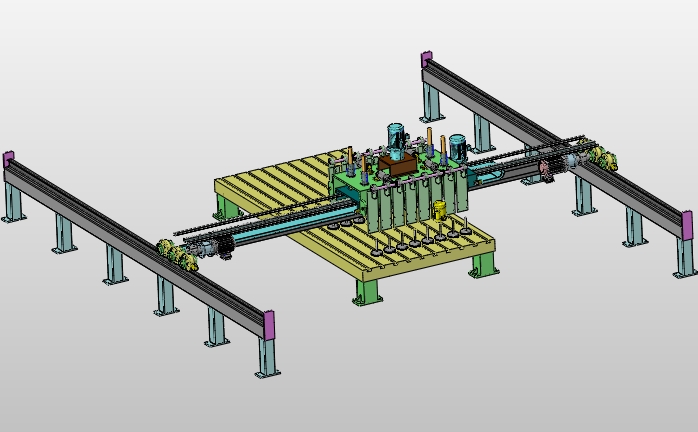

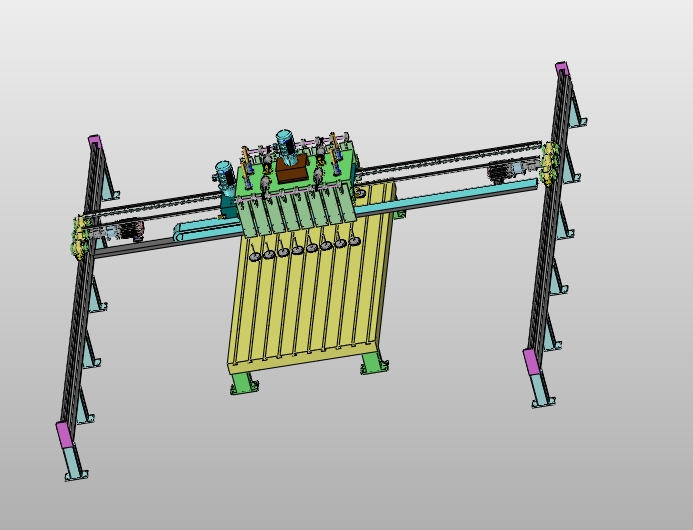

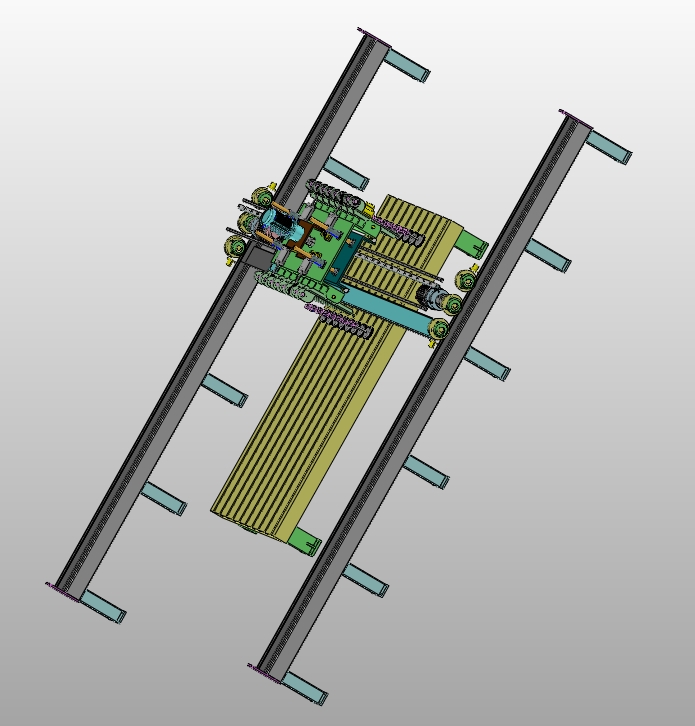

磨抛机总体布局及工作台设计(含CAD图,PROE三维造型图)

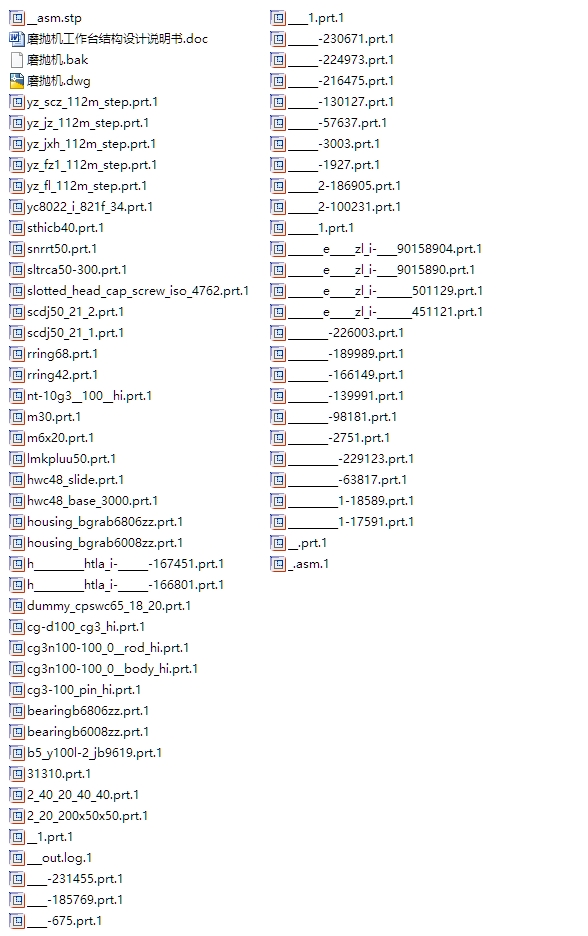

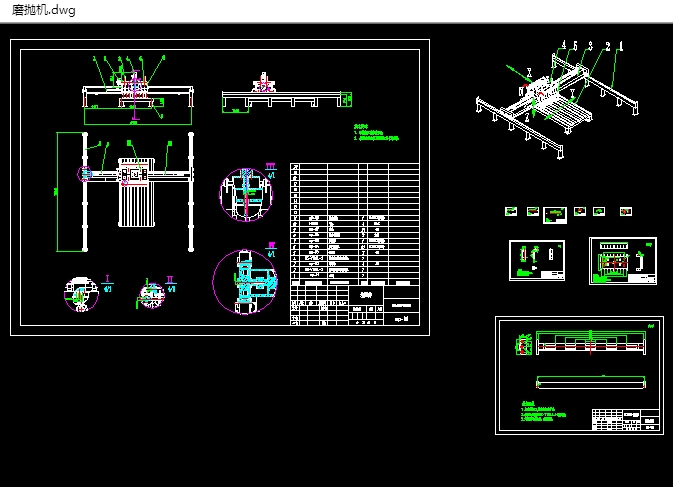

磨抛机总体布局及工作台设计(含CAD图,PROE三维造型图)(论文说明书12500字,CAD图纸10张,PROE三维图)
摘   要
石材既是人类历史上最古老的建筑材料，又是全球最具艺术价值和经济价值的建筑装饰材料。随着科学技术的进步，特别是机械设备及金刚石工具在石材产业中的大量应用，使得世界石材产业迅速发展为国际化产业。对其发展中石材行加工设备扮演者不可或缺的角色。
本课题来源于大型石材磨抛机工作台，大型石材磨抛机是指对大型毛板石板进行整平、磨抛的一种高功效专业机器设备。因大型石材本身较重、运输定位难等特征导致石材磨抛必须需要一套无须搬运即可完成石材板面的磨抛设备，才可更好的完成相关抛磨工作。
本文运用大学所学知识，设计了一款磨抛机工作台，本磨抛机工作台通过龙门架结构可向X、Y、Z三个方向运动并磨抛加工。同时磨头可前后摇摆以适应特殊加工。这套磨抛机工作台可在石料板材无需搬运的情况下一次性完成磨抛加工。避免了石材加工过程中运输、翻转、定位等诸多麻烦。

关键字：机械设备、石材加工，效率，磨抛机

Abstract
    Stone is not only the history of mankind's oldest building materials, and is the world's most artistic and economic value of building decoration materials. With the progress of science and technology, particularly mechanical equipment and diamond tools in the stone industry in the large number of applications, so that the world stone industry developed rapidly into an international industry. An integral role in its development of stone processing equipment line actor.
    The subject comes from the large stone grinding and polishing machine table, large stone grinding and polishing machine refers to a large stone wool board were flattened, a high efficiency grinding and polishing of professional equipment. Because large stone itself heavier, transportation and other features result in locating hard stone grinding and polishing must be set without the need to complete the grinding and polishing equipment handling stone plate surface, before polishing better complete the relevant work.
In this paper, the university is knowledge, we designed a grinding and polishing machine table, the table of the grinding and polishing machine gantry structure through the X, Y, Z three directions of movement and the grinding and polishing process. While grinding can swing back and forth to accommodate special processing. The case of grinding and polishing machine table in the stone plate without handling time to complete grinding and polishing process. Avoid the stone processing transport, flip, positioning, and many other problems.

Key words:  Equipment,Stone processing,Efficiency ,Grinding and polishing machine

1.2磨抛机的用途
   石材磨抛机主要用于花岗石、大理石板材表面的研磨、抛光，也可用于水磨石、人造大理石、人造花岗石等板材表面的研磨抛光。
1.3 抛磨机工作特点
本文所设计磨抛机是一种大型石材加工磨抛机。磨头由电机带动，根据所加工石料板材要求可向X、Y、Z轴进给加工。同时磨头根据加工要求前后摇摆。本文所设计磨抛机有以下特点：
1、通过摆料夹具板可轻松、牢固固定各类石料板材从而避免加工过程滑动、移动等情况。
2、可根据加工要求向X、Y、Z方向移动，结构合理、安装维修简单、牢固耐用。
3、工作台可携带16个磨头同时进行加工，效率极高。
4、磨头可进行前后摇摆以适应较复杂加工。

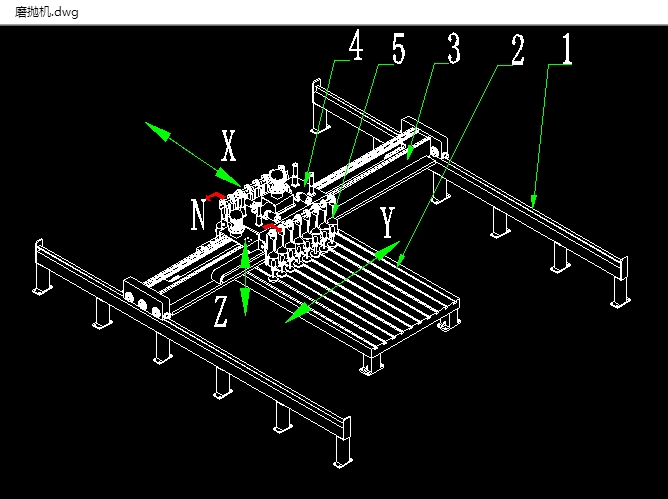

2.2 抛磨机的工作原理
1.减速电机通过轨道轮带动横向轨道组及工作台纵向运动。满足X方向运动需求。
2.减速电机带动齿轮再齿条土里作用下将工作台在横向轨道上运动，满足Y向运动需求。
3.减速电机带动丝杠在导向杆导向作用下将工作台向Z方向运动。
4.通过气缸推拉运动带动磨头进行摇摆运动。

2.3 抛磨机主要零部件选型及强度校核计算

2.3.1原始数据及基础数据的确定
磨抛机原始数据如下表所示
横向轨道组重量M1    工作台重量M    工作台Z向行进速度U3    两套磨头组重量M4及磨头转速、工作时接触面压力F
2000kg 最快紧急速度30m/min      600kg    8m/min    400kg 、1450转/min、320kg


目  录
摘要    I
Abstract    II
1  引言    1
   1.1 课题的来源与研究的目的和意义    1
   1.2 磨抛机的用途    2
   1.3 磨抛机的特点    1
   1.4 本课题研究的内容    3
   1.5 proe设计基础    4
     1.5.1 草图绘制    5
     1.5.2 基准特征，参考几何体的创建    6
     1.5.3 拉伸、旋转、扫描和放样特征建    7
     1.5.4 工程图的设计    10
     1.5.5 装配设计    11
2  磨抛机的总体设计    12
   2.1 磨抛机的总体方案图    12
   2.2 磨抛机的工作原理    15
   2.3 磨抛机部分零部件选型及校核    17
      2.3.1部分电机计算    18
      2.3.2联轴器的选型    19
      2.3.3轴承的选型计算    19
3  磨抛机的三维建模    24
   4.1总体结构三维建模    25
   4.2工作台三维建模    25
   4.3气缸的三维建模    27
5  三维软件设计总结    29
结论    30
致谢    31
参考文献    32
