主体十八层地下一层某招投标中心办公楼给水排水工程设计(含CAD图)
无需注册登录,支付后按照提示操作即可获取该资料.

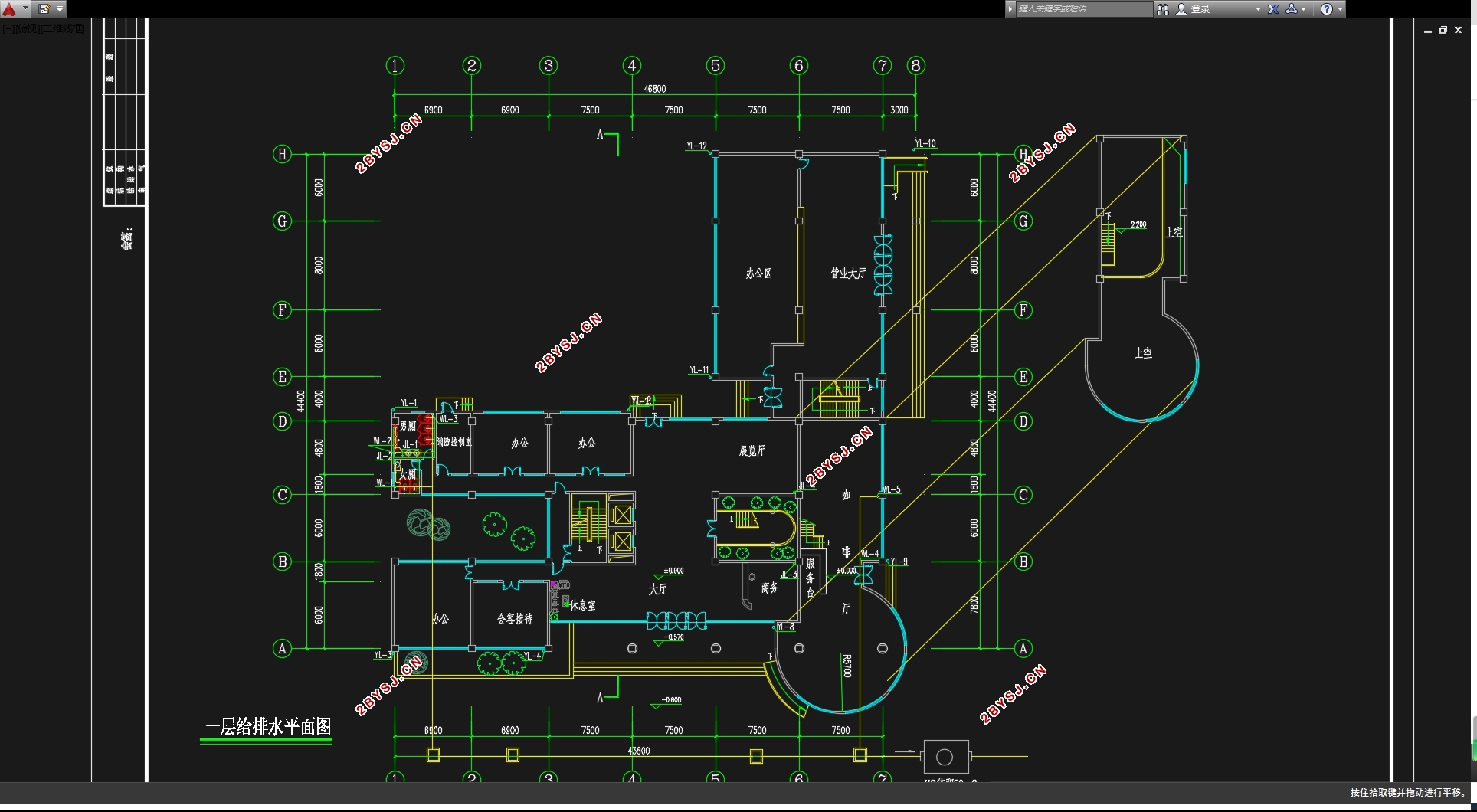

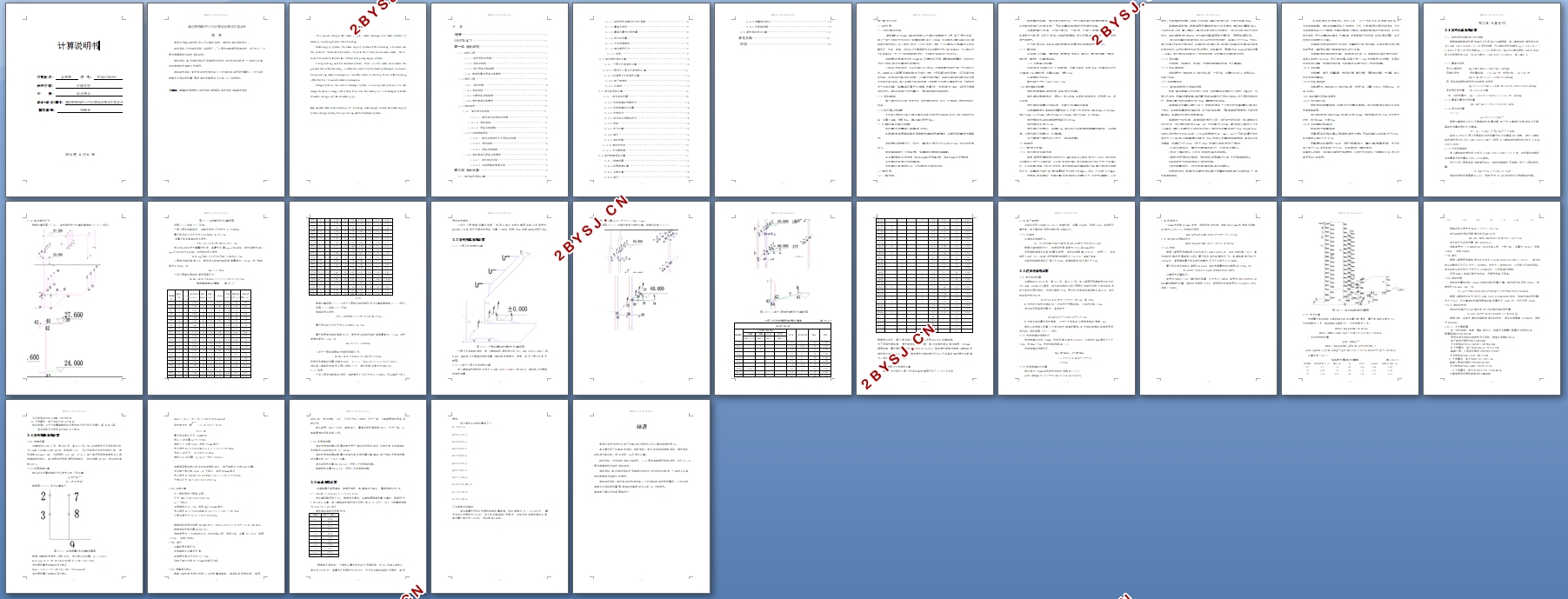

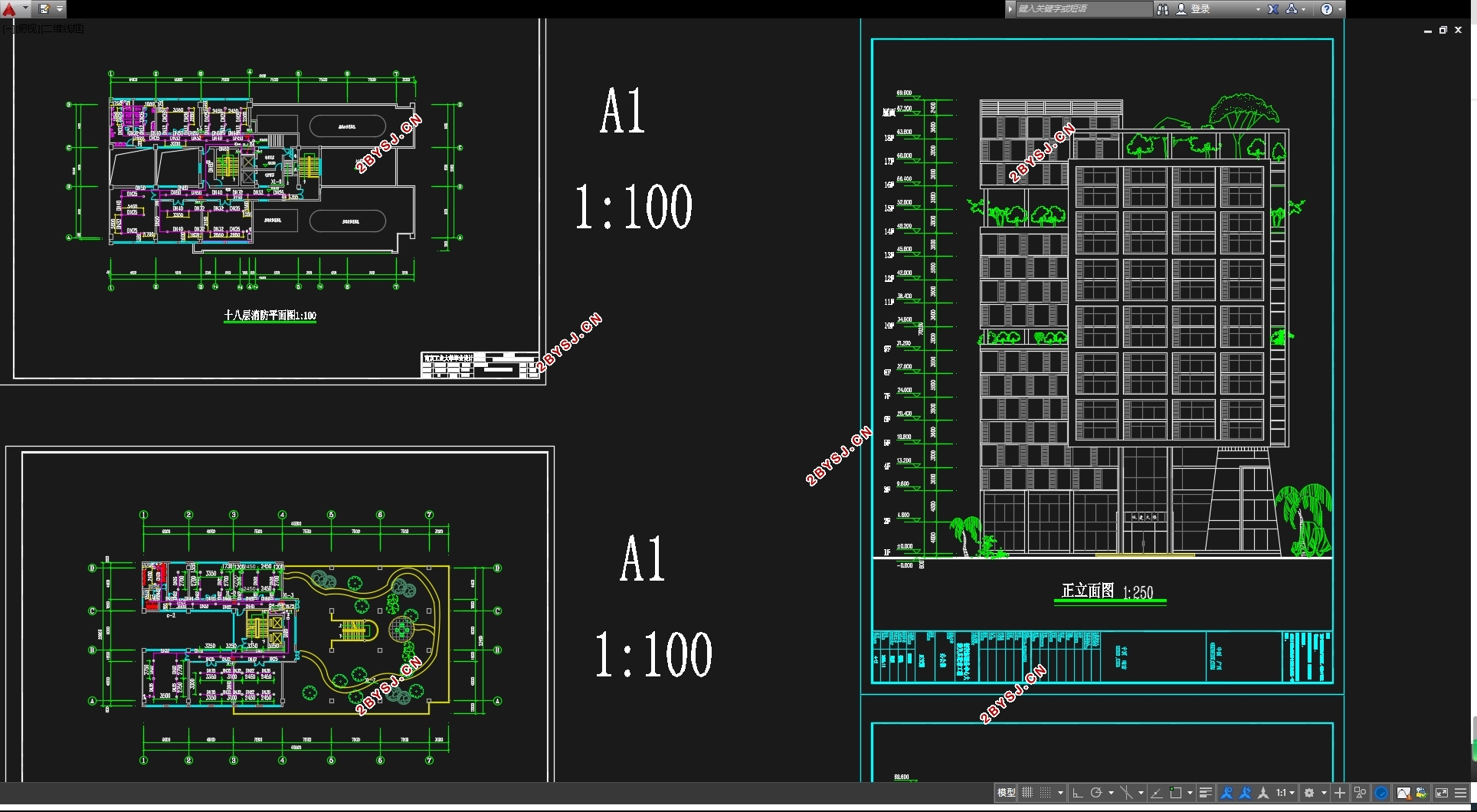

主体十八层地下一层某招投标中心办公楼给水排水工程设计(含CAD图)(任务书,开题报告,外文翻译,计算说明书10000字,CAD图26张)
摘 要
本设计为某招投标中心办公楼的给水、排水和消防系统设计。
给水系统:生活给水系统分成两区,1~3层由市政管网直接供水,Ⅱ区为4~18层变频调速恒压给水系统供水。
排水系统:室内排水系统采用粪便污水和生活污水合流排放,一起进入化粪池处理排放至市政污水管网。
消防给水系统:室外消防贮水池贮备2小时消防栓给水用水量和1小时自动喷淋灭火系统用水量.屋顶消防水箱提供火灾前10分钟用水。
关键词:建筑给水排水设计 给水系统 排水系统 热水系统 消防给水系统
Abstract
This project designs the water supply, water drainage, fire water system of HaiKou Tendering Center office building.
Water supply system: The water supply system of this building is divided into two districts. TheⅠdistrict from the 1 flour to the 3 flour use domestic water , theⅡdistrict from the 4 flour to the 18 flour uses pump supply system.
Fire-sprinkling and fire hydrant system: There is a fire water store under the ground out of the building, is offers two hour’s fire hydrant system and one hour’s fire-sprinkling water consumption. And the cistern on the top flour of the building offers the fire 10-minute water consumption.
Sewage system: The indoor sewerage system is a incorporate system of waste sewage domestic sewage .After they flow into the waste pool is discharged with the domestic sewage into the domestic pipe.
Key words: water system design of building, water supply system, hot-water supply system, sewage system, fire-sprinkling and fire hydrant system.
目录
摘要…………………………………………………………………………………I
ABSTRACT………………………………………………………………………II
第一章 设计说明…………………………………………………………………1
1.1 给水工程……………………………………………………………………1
1.1.1 给水系统的选择……………………………………………………1
1.1.2 系统的组成…………………………………………………………1
1.1.3 加压设备及构筑物…………………………………………………1
1.1.4 管道布置及设备安装要求…………………………………………1
1.2 排水工程……………………………………………………………………2
1.2.1 系统选择……………………………………………………………2
1.2.2 系统组成……………………………………………………………2
1.2.3 主要设备及构筑物…………………………………………………2
1.2.4 排水管道安装要求…………………………………………………2
1.3 消防给水……………………………………………………………………2
1.3.1 室内消火栓系统……………………………………………………3
1.3.1.1 室内消火栓系统的选择……………………………………3
1.3.1.2 系统组成:……………………………………………… …3
1.3.1.3 设备及构筑物:……………………………………… ……3
1.3.2 自动喷淋系统………………………………………………………3
1.3.2.1 室内自动喷水灭火系统的选择……………………………3
1.3.2.2 系统组成……………………………………………………4
1.3.2.3 设备及构筑物………………………………………………4
1.3.3 消防管道及设备安装要求…………………………………………5
1.3.3.1 消火栓的安装………………………………………………5
1.3.3.2 自动喷淋的管道安装………………………………………5
第二章 设计计算…………………………………………………………………6
2.1 室内给水系统计算…………………………………………………………6
2.1.1 给水用水定额及时变化系数………………………………………6
2.1.2 最高日用水…………………………………………………………6
2.1.3 最高日最大时用水量………………………………………………6
2.1.4 设计秒流量…………………………………………………………6
2.1.5 生活水箱容积………………………………………………………6
2.1.6 室内管网压力………………………………………………………7
2.1.7 选泵 ………………………………………………………………9
2.2 室内排水系统计算…………………………………………………………10
2.2.1 一层卫生间排水计算………………………………………………10
2.2.2 三层至十八层卫生间排水计算……………………………………10
2.2.3 标准层卫生间排水计算……………………………………………13
2.2.4地下室排水…………………………………………………………13
2.2.5化粪池………………………………………………………………13
2.3 消火栓系统计算……………………………………………………………14
2.3.1 消火栓的布置………………………………………………………14
2.3.2 水枪喷嘴处所需水压………………………………………………14
2.3.3 水枪喷嘴的出流量…………………………………………………14
2.3.4 水带阻力……………………………………………………………14
2.3.5 消火栓口所需的水压………………………………………………14
2.3.6 校核…………………………………………………………………14
2.3.7 水力计算……………………………………………………………15
2.3.8 减压…………………………………………………………………15
2.3.9 消防水箱……………………………………………………………16
2.3.10消防贮水池…………………………………………………………16
2.3.11灭火器选择…………………………………………………………16
2.4 室内喷淋系统计算…………………………………………………………17
2.4.1 喷淋布置……………………………………………………………17
2.4.2 标层喷淋计算………………………………………………………17
2.4.3 立管计算……………………………………………………………18
2.4.4 减压…………………………………………………………………18
2.4.6 报警阀及喷头………………………………………………………18
2.4.7 水泵结合器…………………………………………………………19
2.5 雨水系统设计计算…………………………………………………………19
参考文献…………………………………………………………………………21
结语………………………………………………………………………………22
