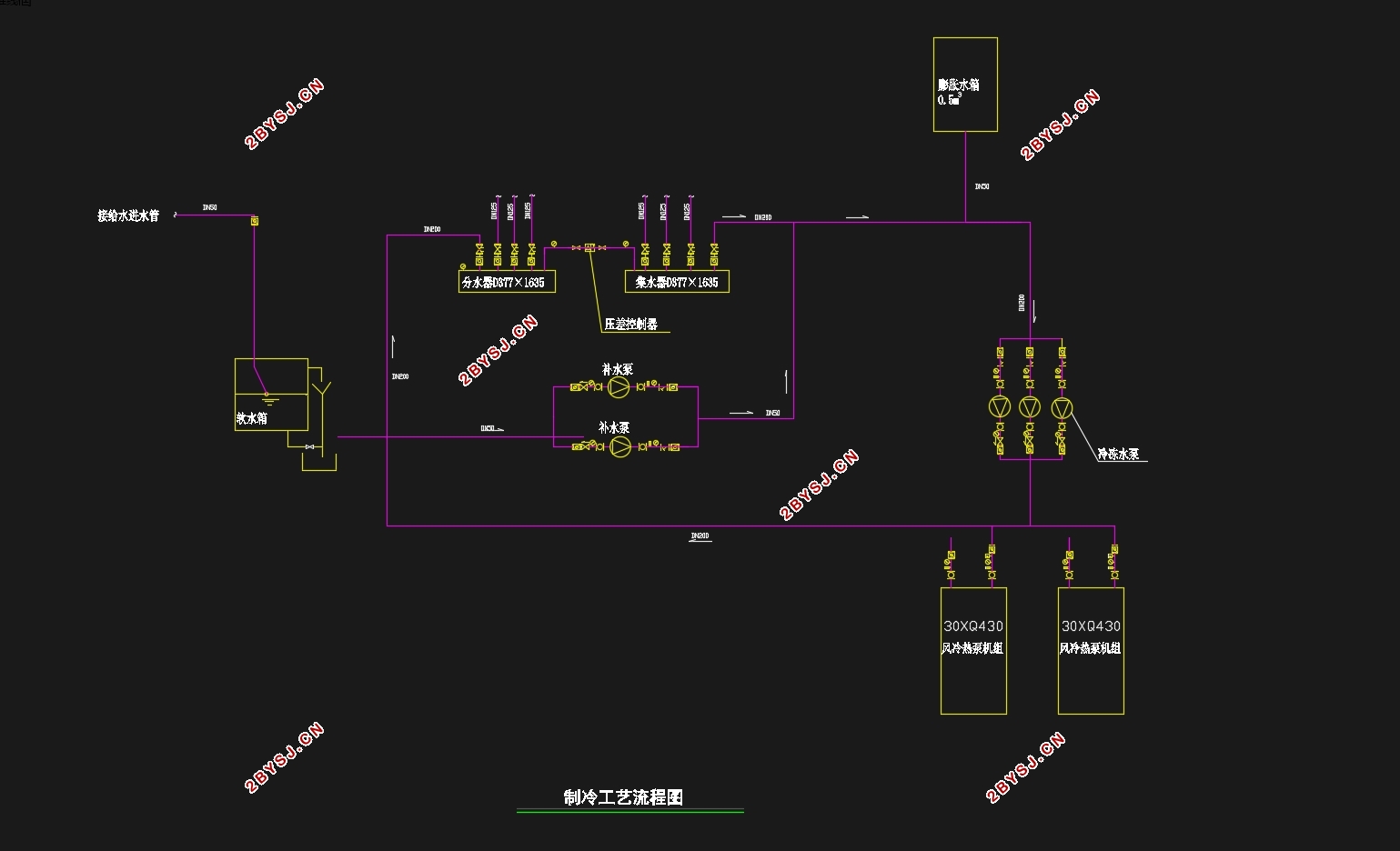

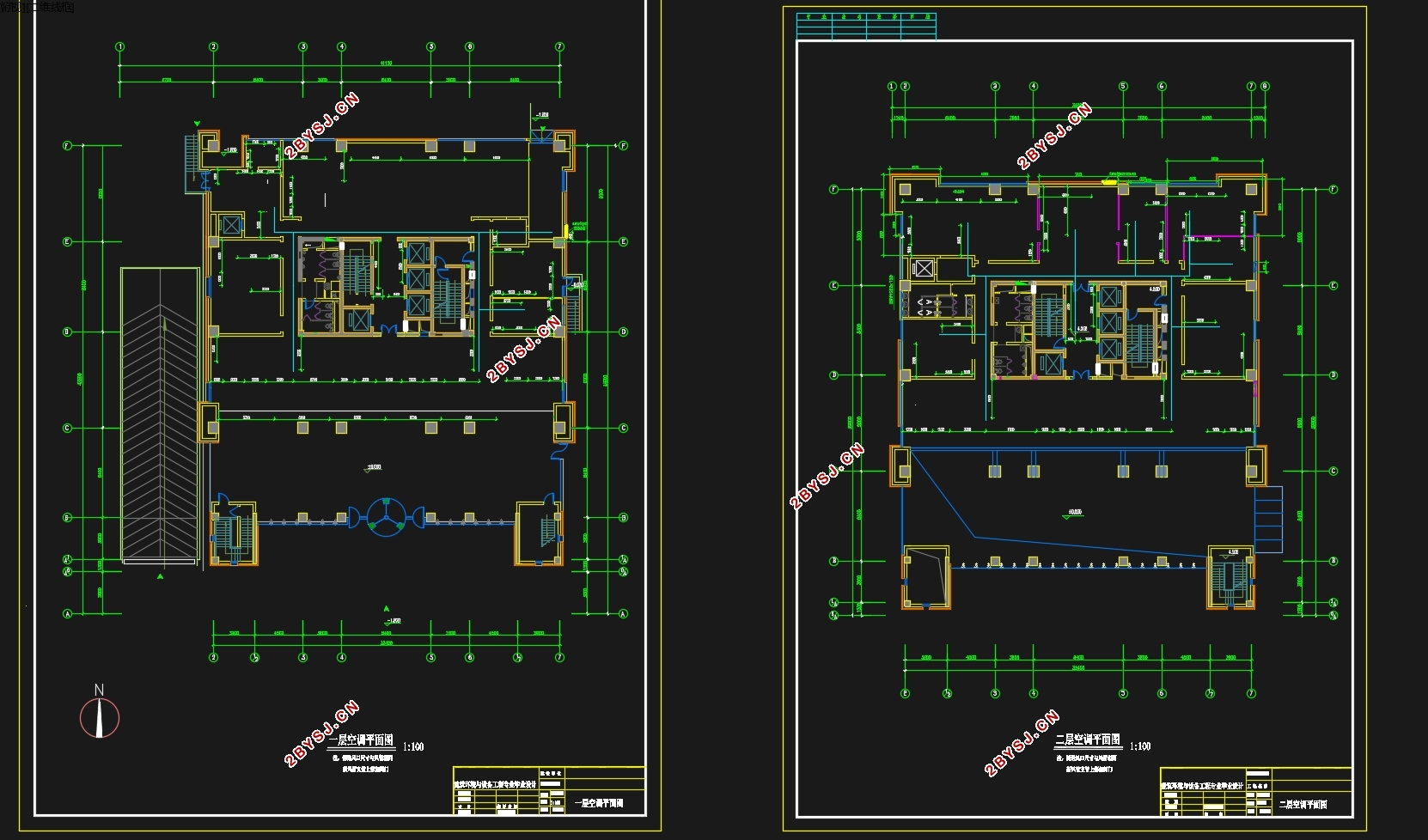

上海地下1层,地上12层,16200平米办公楼暖通工程设计(含CAD图)(任务书,开题报告,外文翻译,设计说明书16800字,计算表,CAD图10张)
中文摘要
本工程为上海鼎天办公楼空调设计。地下1层,地上12层,总建筑面积16200平方米。地下1层为车库。地下1层需做防排烟设计，地上12层做空调设计。本设计中主要为办公室等房间，采用风机盘管加新风系统。房间采用吊顶设计。水系统采用闭式双管系统。水系统采用水平同程，垂直异程。上海是夏热冬冷地区，夏季有制冷需求，冬季有供热需求，且无城市热网供应。建筑周围缺少足够的水源和空地，所以无法使用土壤源热泵，而且地下一层的制冷机房面积较小，无法同时安放冷水机组和锅炉，故采用风冷热泵系统。冷冻水及热水均由风冷热泵机组提供，机组设置在屋顶。
关键词：防排烟  风机盘管  新风系统  水系统  风冷热泵

Abstract
This project is designed for the air conditioning of Shanghai DingTian Office Building. 1 underground, 12 floors above ground, with a total construction area of 16,200 square meters. The underground 1 floor needs to be designed to prevent smoke exhaust, and the 12 floors above the ground are designed for air conditioning. This design is mainly for offices and other rooms, using fan coils and fresh air system. The room has a suspended ceiling design. The water system uses a closed double pipe system. The water system adopts the same horizontal distance and vertical distance. Shanghai is a hot summer and cold winter area, with cooling demand in summer, heating demand in winter, and no urban heating network supply. There is not enough water and open space around the building, so the soil source heat pump cannot be used, and the cooling room of the underground floor is small, and it is impossible to place the chiller and the boiler at the same time. Therefore, the air-cooled heat pump system is adopted. Both chilled water and hot water are supplied by the air-cooled heat pump unit, which is placed on the roof.
Key Words: Smoke prevention ；Fan coil fresh ；air system ；water system ；air-cooled heat pump

1.1工程概况
本工程位于上海市，该办公楼集会议、办公、休闲为一体，总建筑面积约16200平方米，建筑高度46.2米，地下一层，地上十二层。层高3.85m。
1.2气象参数
室外设计参数按上海市选取，据参考文献《实用供热空调设计手册》，查得上海室外设计参数。列于表1-1中。
表1-1上海室外设计参数
大气压力    冬季室外大气压力（hPa）    1026.5
    夏季室外大气压力（hPa）    1005.7
室外计算温、湿度    夏季空气调节室外计算干球温度（℃）    34.6
    夏季空气调节室外计算湿球温度（℃）    28.2
    夏季空气调节室外计算日平均温度（℃）    31.3
    夏季通风室外计算温度（℃）    30.8
    夏季通风室外计算相对湿度（%）    69
    供暖室外计算温度（℃）    1.2
    冬季通风室外计算温度（℃）    3.5
    冬季空气调节室外计算温度（℃）    -1.2
    冬季空气调节室外计算相对湿度（%）    74
风速    夏季室外平均风速（m/s）    3.4
    冬季室外平均风速（m/s）    3.3

1.3围护结构参数
1.3.1墙体
外墙选用参考文献[1] 第3号墙体，传热系数0.56W/（m2•K），衰减为0.34，延时为9.1h，其结构如下：
1.水泥砂浆20mm
2.挤塑聚苯保温板20mm
3.加气混凝土砌块200mm
4.水泥砂浆20mm
 
