淮安四层3156平米大厦框架结构设计(含建筑图结构图)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

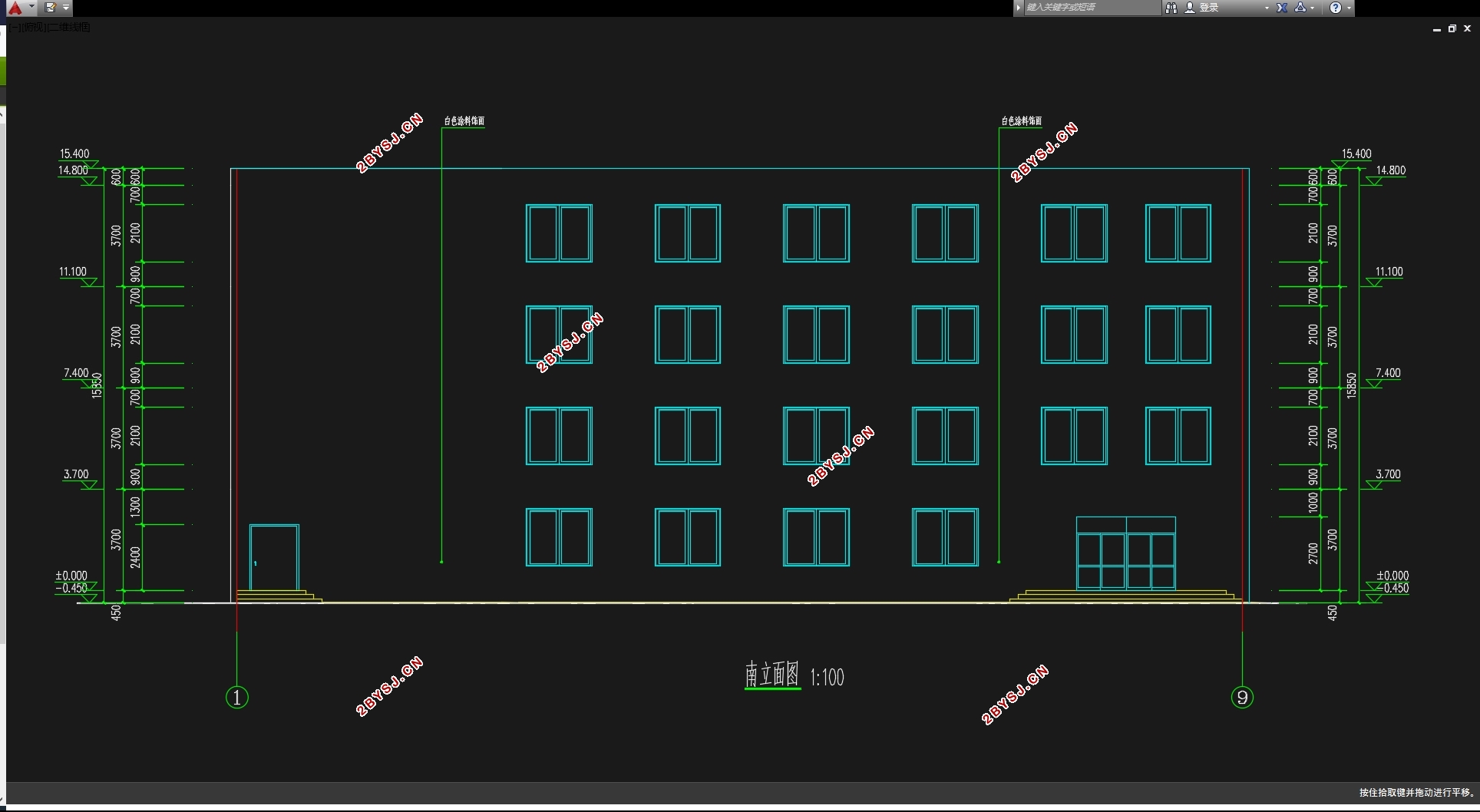

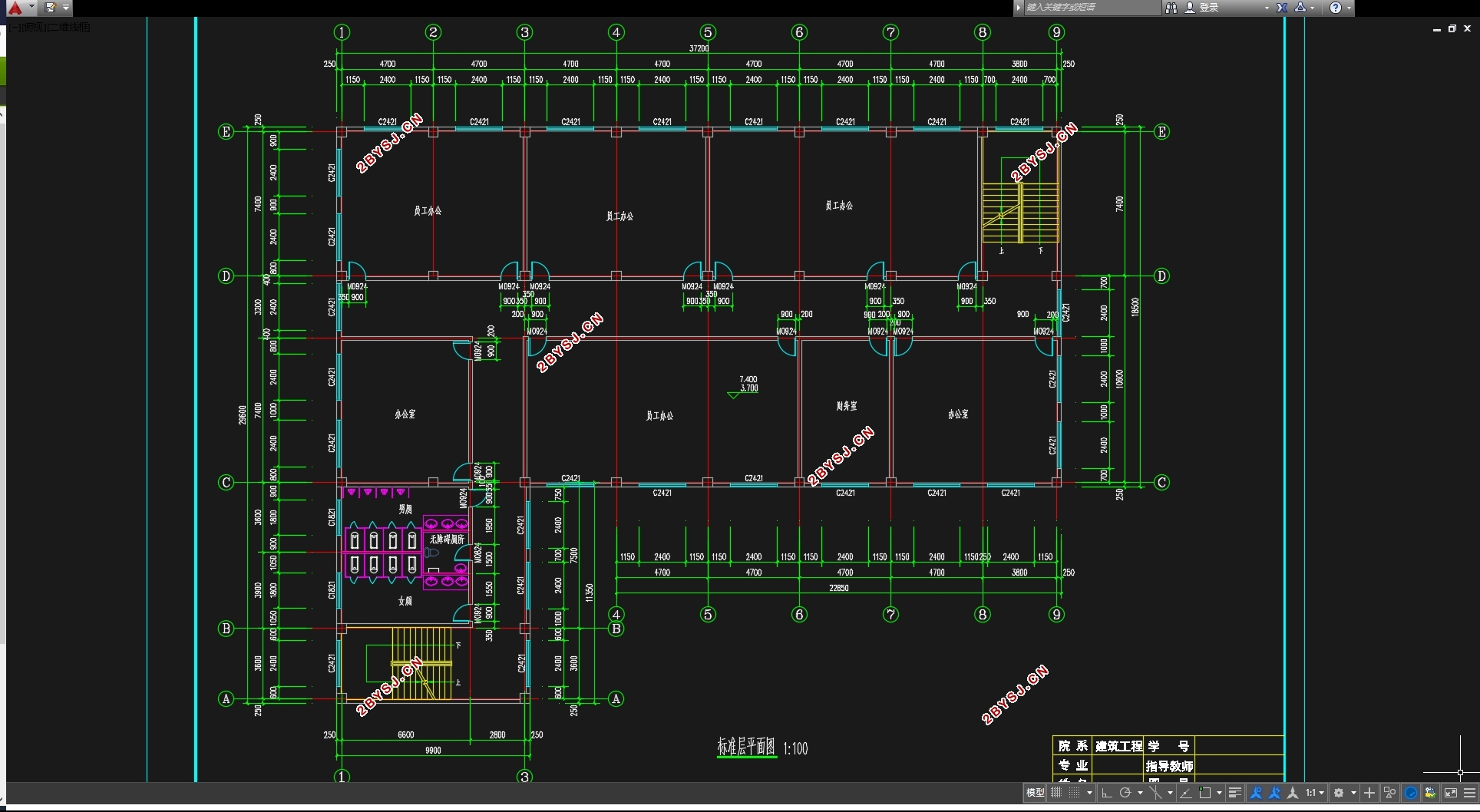

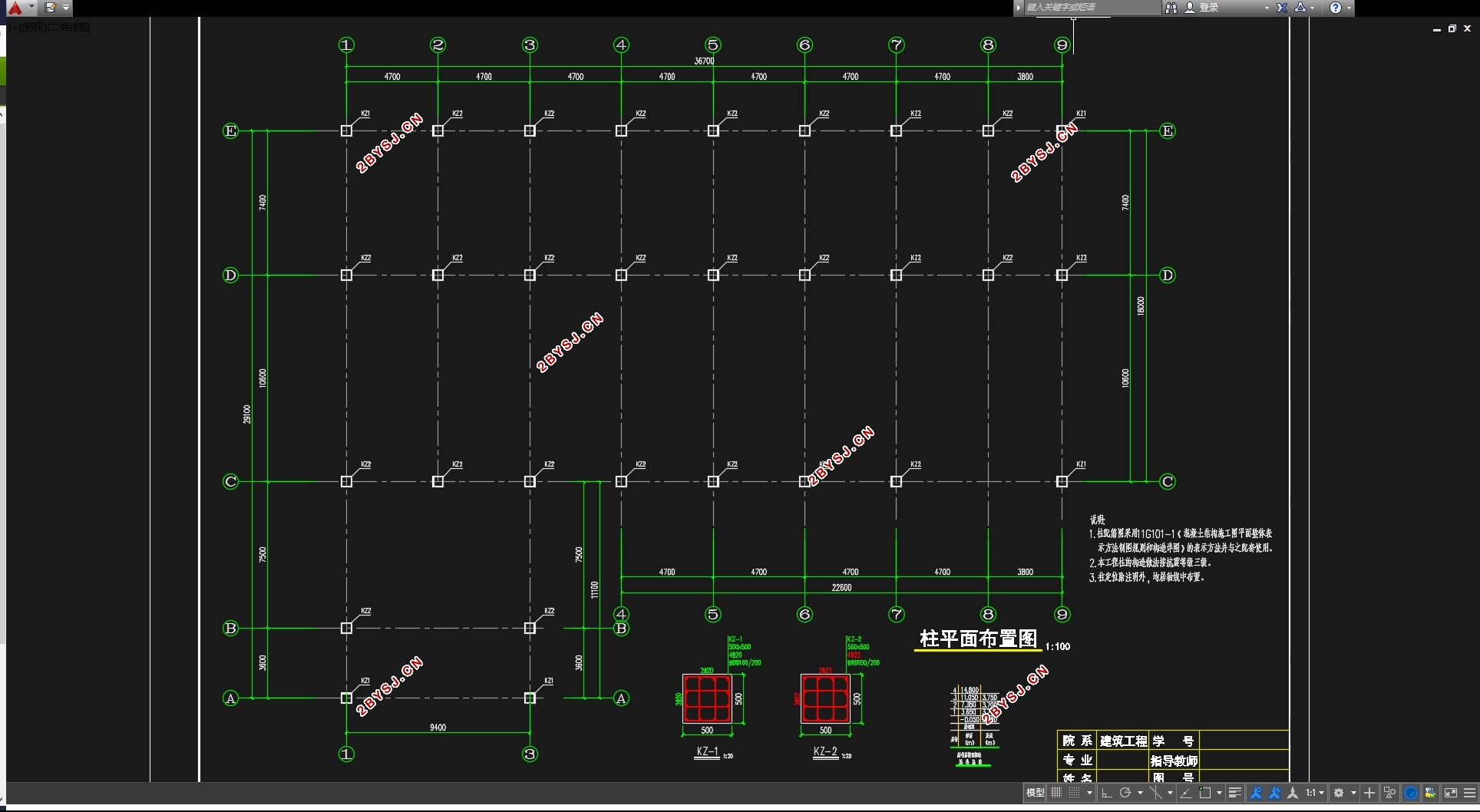

淮安四层3156平米大厦框架结构设计(含建筑图结构图)(任务书,开题报告,计算说明书10000字,CAD建筑图8张,CAD结构图8张)
摘要
本设计是淮安友谊大厦的建筑与结构设计,考虑建筑布置的要求,结构选型选择框架结构,结构布置尽量满足使用,耐久,美观三方面的要求。
本设计选取大厦的一榀框架作为计算模型,采用手算。其中恒载,活载的计算采用迭代法,风荷载的计算采用D值法。在内力组合的过程中考虑荷载满跨布置,并考虑地震作用,找出荷载的最不利组合,并由此进行这一榀框架的配筋。在计算书中还进行了板配筋的计算和基础的计算。其余结构由PKPM软件进行计算。
本设计主要包括两部分,第一是建筑设计,第二是结构设计。本着安全,适用,美观和节约的原则进行设计,主体采用不等跨结构,共四层,整个建筑外形呈平面外形,与周围其他建筑相互协调,既满足了实用要求也体现了美观。在选择材料方面优先考虑安全耐用,其次是价格合理经济实惠。整个建筑从方案选型到结构设计都严格按照设计手册及相关规范,在构造方面也进行充分考虑,以满足办公功能要求。
关键词:框架;综合楼;D值法;迭代法

The design of Municipal office building
Abstract
This design is a structure design for Municipal office building. Considering of the requirement to architecture distribution, choose frame as the structure, due to the distribution of structure try to meet the requirements in 4 aspects of utility, Durability and Aesthetics.
This design chooses one story of the building as the calculation model, and calculated by hand. Herein the calculation of Dead Load and Live Load applied the Moment Redistribution Method. The calculation of Wind Load applied Matrix Displacement Method. During the process of internal force combination, consider the calculation of full span distribution load,and Considered earthquake,to get the most disadvantageous Load Effect Combination, hence carry out the reinforcement for this frame. In the calculation sheet,also there are calculation to the slab reinforcement and foundation. Other structure of the building will be calculated by Software PKPM.
The design content mainly includes two major parts: First construction plan design; Second structural design. In line with is safe, suitable, artistic and the frugal principle carries on the design. The main structure used within the corridor, a total of five-story, flat shape of the building in shape, and mutual coordination of the surrounding buildings, both to meet the practical requirements also reflects the beautiful. Priority in choosing safe, durable materials, followed by the reasonable prices affordable. Selection of the building to the structural design from the program in strict accordance with the Design Manual and related specifications, in terms of the construction to give full consideration to meet the business functional requirements.
Key Words:Frame, Administration Building, Matrix Displacement Method, Second moment distribution method

1.1建设项目名称
    淮安友谊大厦设计
1.2建筑物总高度
    一层3.7m,其余层3.7m,室内外高差0.45m,总高度14.8m
1.3气象资料
    基本风压:0.4kN/m2,地面粗糙度为B类
    基本雪压:0.3 kN/m2
    主导风向:夏季南风主导风向,冬季北风主导风向;
1.4工程地质条件
    本工程场地较平坦,室内相对标高0.00相当于绝对标高12.00m。根据地质钻探,该场地土质较均匀,场地上部为新生代沉积成因的粉土,土层分布情况见附表。地下水位较高,在天然地面以下1.2~1.0米处,无侵蚀性。工程场地地质情况较好,无液化土层,属于Ⅱ类场地土。
1.5抗震设防烈度
抗震设防烈度为7度,设计基本地震加速度值为0.1g,建筑场地土类为二类,场          地特征周期为0.45s,框架抗震等级为3级,设计地震分组为第一组。
2.1结构承重方案选择
本工程采用框架承重方案
    1.梁﹑板﹑柱结构形式:现浇钢筋混凝土结构
    2.墙体厚度:内外墙均为200mm
    3.楼梯采用现浇板式楼梯
    4.基础采用柱下独立基础


淮安四层3156平米大厦框架结构设计(含建筑图结构图)
淮安四层3156平米大厦框架结构设计(含建筑图结构图)
淮安四层3156平米大厦框架结构设计(含建筑图结构图)
淮安四层3156平米大厦框架结构设计(含建筑图结构图)
淮安四层3156平米大厦框架结构设计(含建筑图结构图)
淮安四层3156平米大厦框架结构设计(含建筑图结构图)
淮安四层3156平米大厦框架结构设计(含建筑图结构图)
淮安四层3156平米大厦框架结构设计(含建筑图结构图)


目  录
淮安友谊大厦设计    3
摘要    3
第1章 结构计算书    5
1.1建设项目名称    5
1.2建筑物总高度    5
1.3气象资料    5
1.4工程地质条件    6
1.5抗震设防烈度    6
第2章  结构选型及布置    6
2.1结构承重方案选择    6
2.2结构布置    6
2.3材料选用    8
第3章  框架截面尺寸估算    8
3.1梁柱截面尺寸估算    8
3.1.1梁的截面尺寸估算    8
3.1.2柱的截面尺寸估算    9
第4章  框架计算简图及梁柱线刚度    9
4.1 确定框架计算简图    9
4.2 框架梁、柱的线刚度计算    10
第5章  荷载统计    11
5.1屋面横梁荷载竖向线荷载标准值    11
5.1.1恒载    11
5.1.2活载    12
5.2楼面横梁竖向线荷载标准值    12
5.2.1恒载    12
5.2.2活载    13
5.3屋面框架节点集中荷载标准值    14
5.3.1恒载    14
5.3.2活载    15
5.4楼面框架节点集中荷载标准值    15
5.5风荷载    17
5.6地震作用计算    18
5.6.1重力荷载代表值计算    18
第6章  内力计算    24
6.1恒载作用下框架内力计算    24
6.1.1.计算简图    24
6.1.2.弯矩分配系数    24
6.1.3.杆件固端弯矩    26
   6.2活载作用下框架内力计算    32
6.2.1计算简图    32
6.2.2.杆件固端弯矩    33
6.2.3节点不平衡弯矩    33
6.2.4. 内力计算    34
6.3风载作用下的位移、内力计算    36
6.3.1框架侧移    36
6.3.2层间侧移    36
6.3.3顶点侧移    36
6.3.4水平风载作用下框架层间剪力    36
6.3.5风载作用下内力计算    37
6.5地震作用下框架内力计算    41
6.5.1  0.5(雪+活)重力荷载作用下横向框架内力计算    41
6.2.2地震作用下横向框架内力计算    44
第7章 内力组合 (见附表)    47
第8章  截面设计    47
8.1 框架梁截面设计    47
8.1.1 框架梁正截面设计    47
8.1.2 框架梁斜截面设计    47
8.2 次梁截面设计    48
8.2.1荷载计算    48
8.2.2内力计算    48
8.2.3 次梁正截面承载力计算    49
8.3 框架柱截面设计    50
8.3.1 框架柱正截面设计    50
第9章   现浇双向板肋梁楼盖配筋计算    54
9.1板平面布置图    54
9.2板内力计算    54
第10章  楼梯配筋设计    62
10.1  梯段板计算    62
10.2  休息平台板计算    64
第11章  基础设计    68
11.1 作用于基础顶面上的荷载计算    68
11.2 基础尺寸的选择和设计    69
参考文献    73
致 谢    74
