三层三跨2484平米淮安某大厦设计(含建筑图结构图)

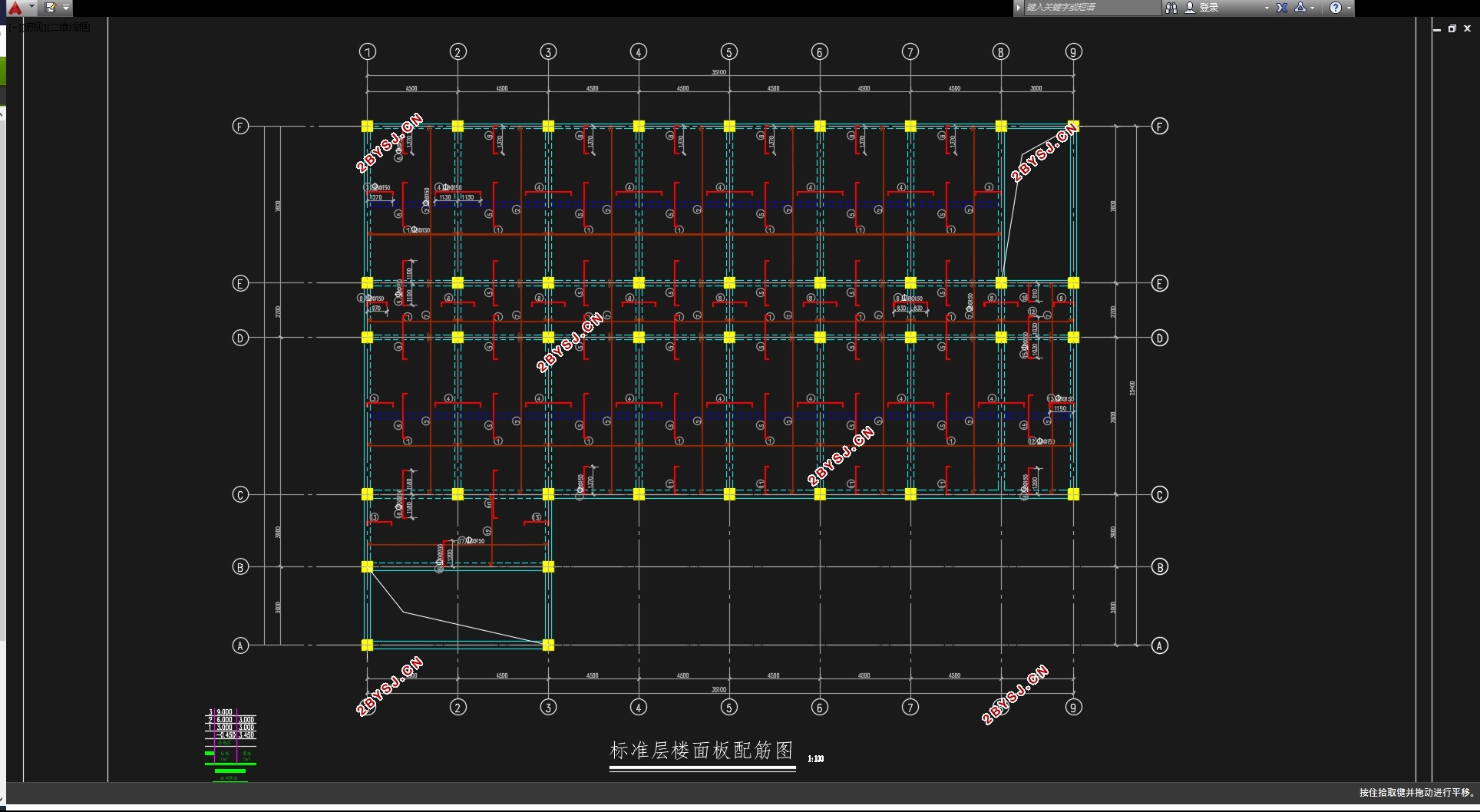

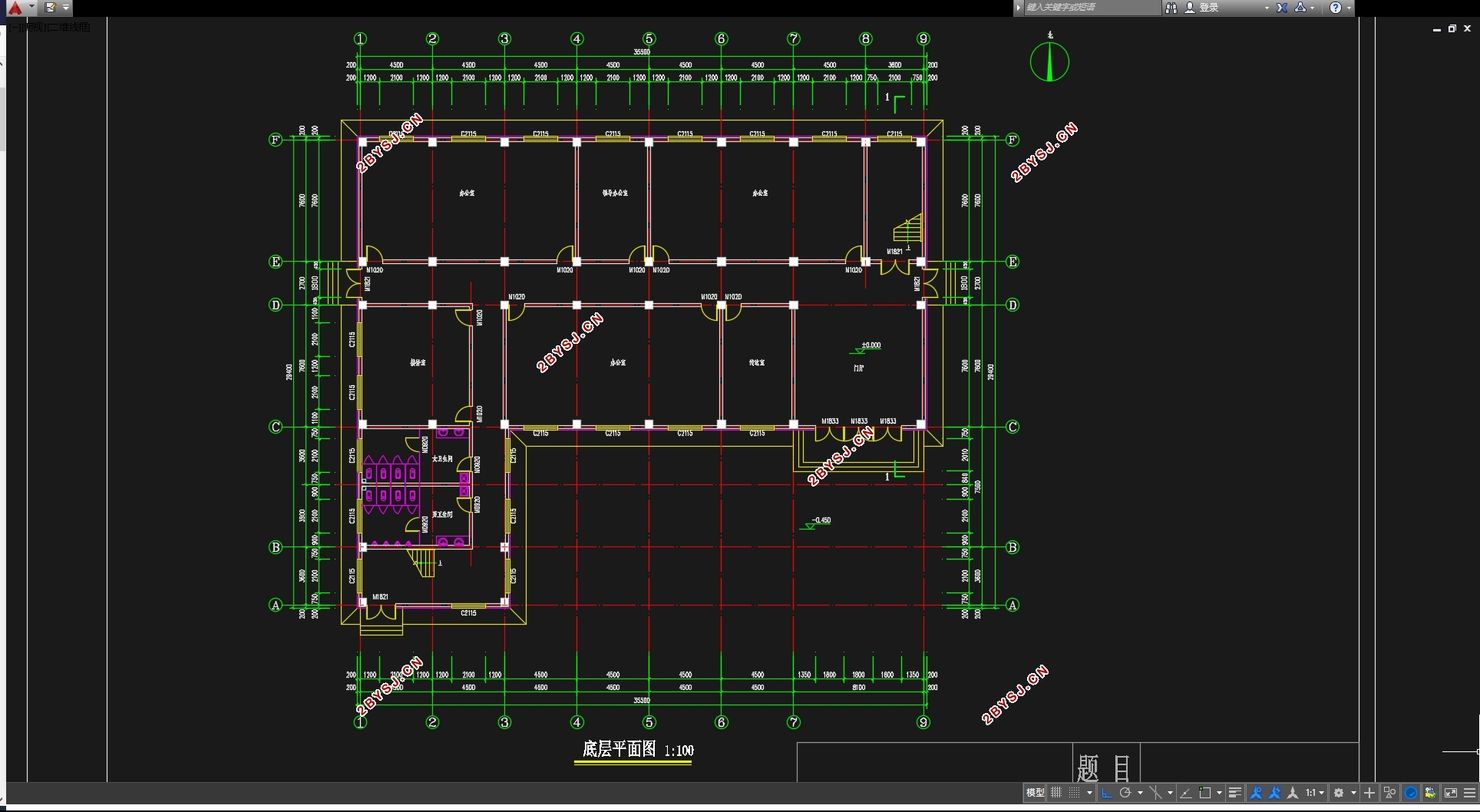

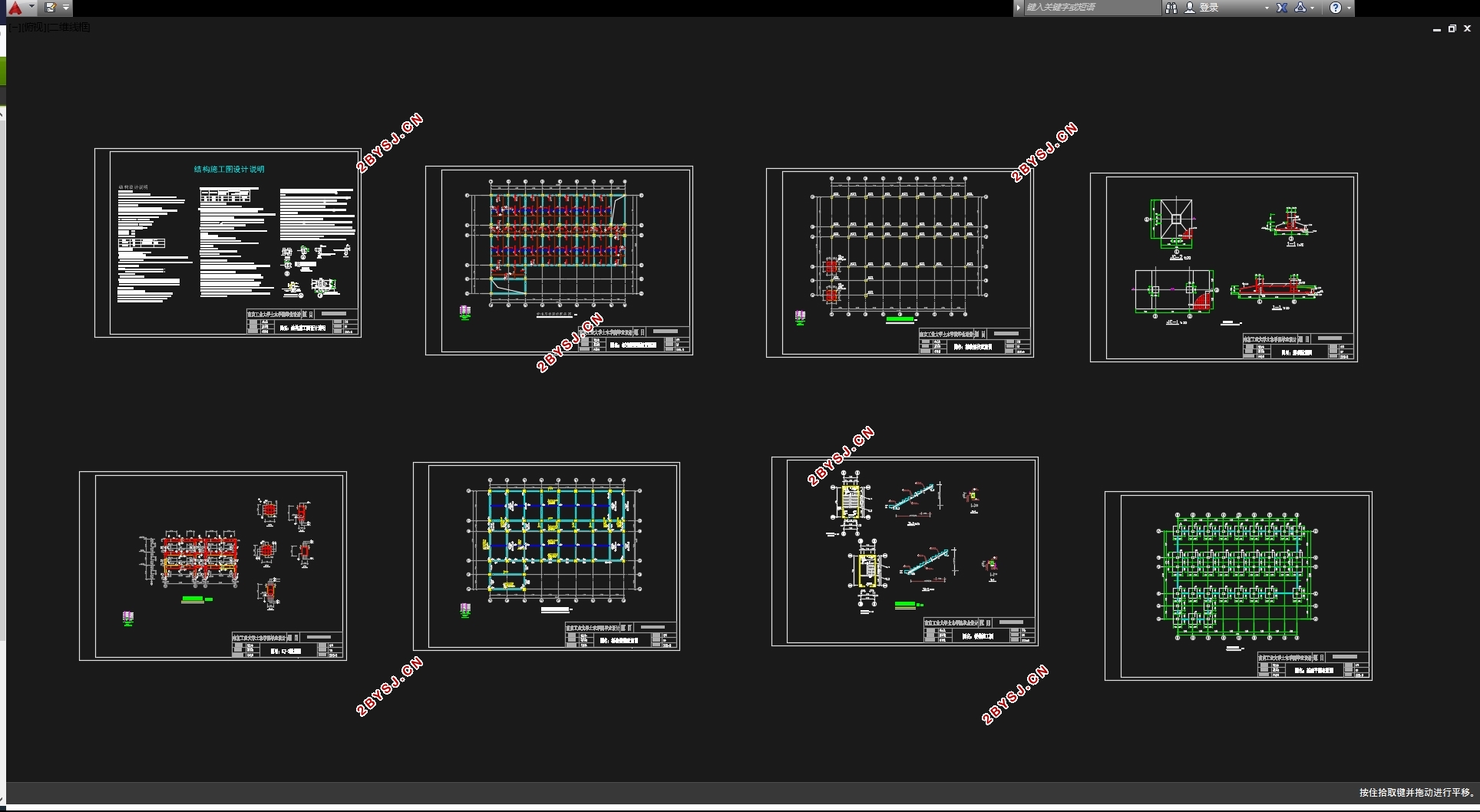

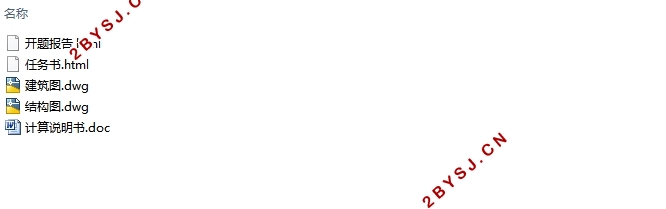

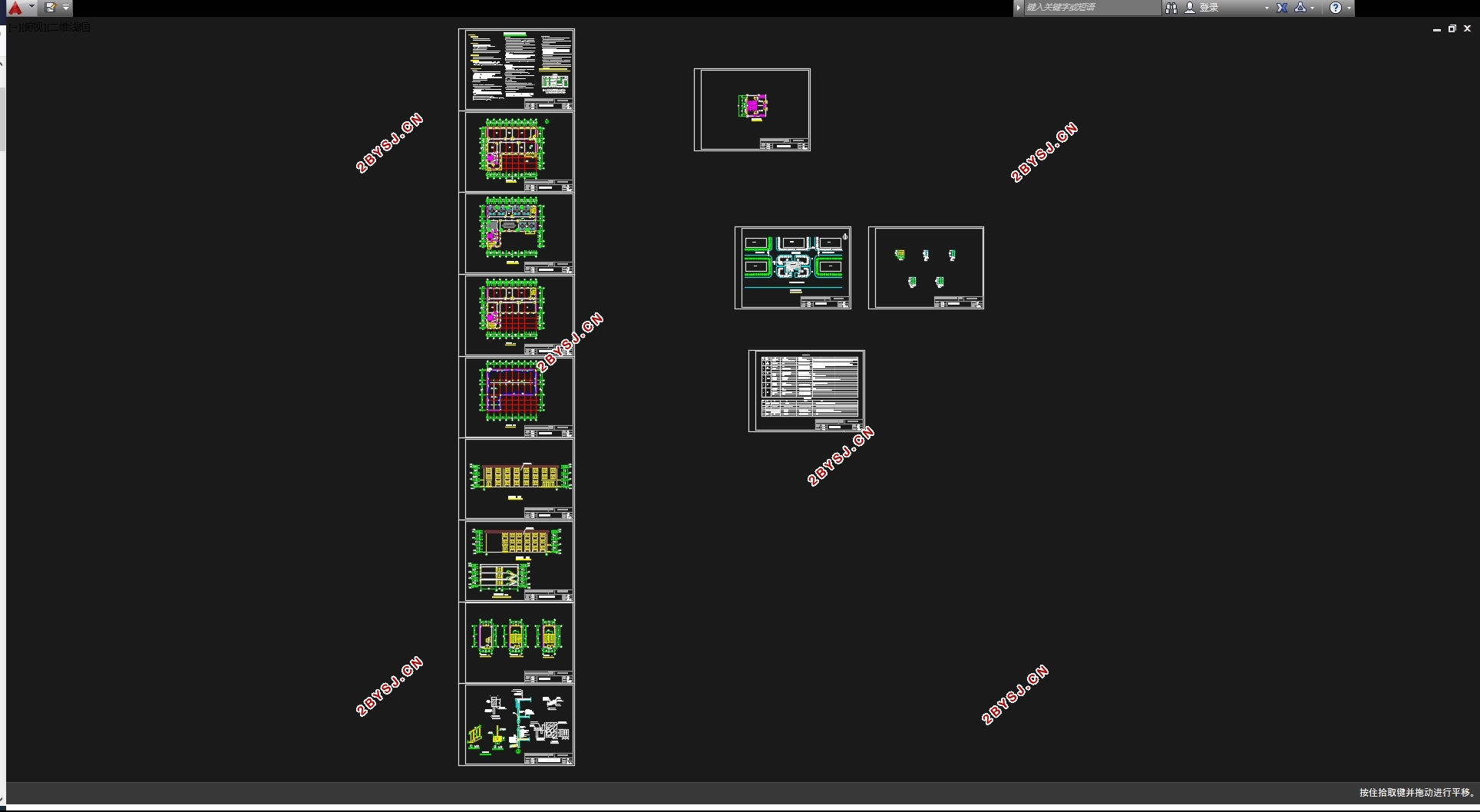

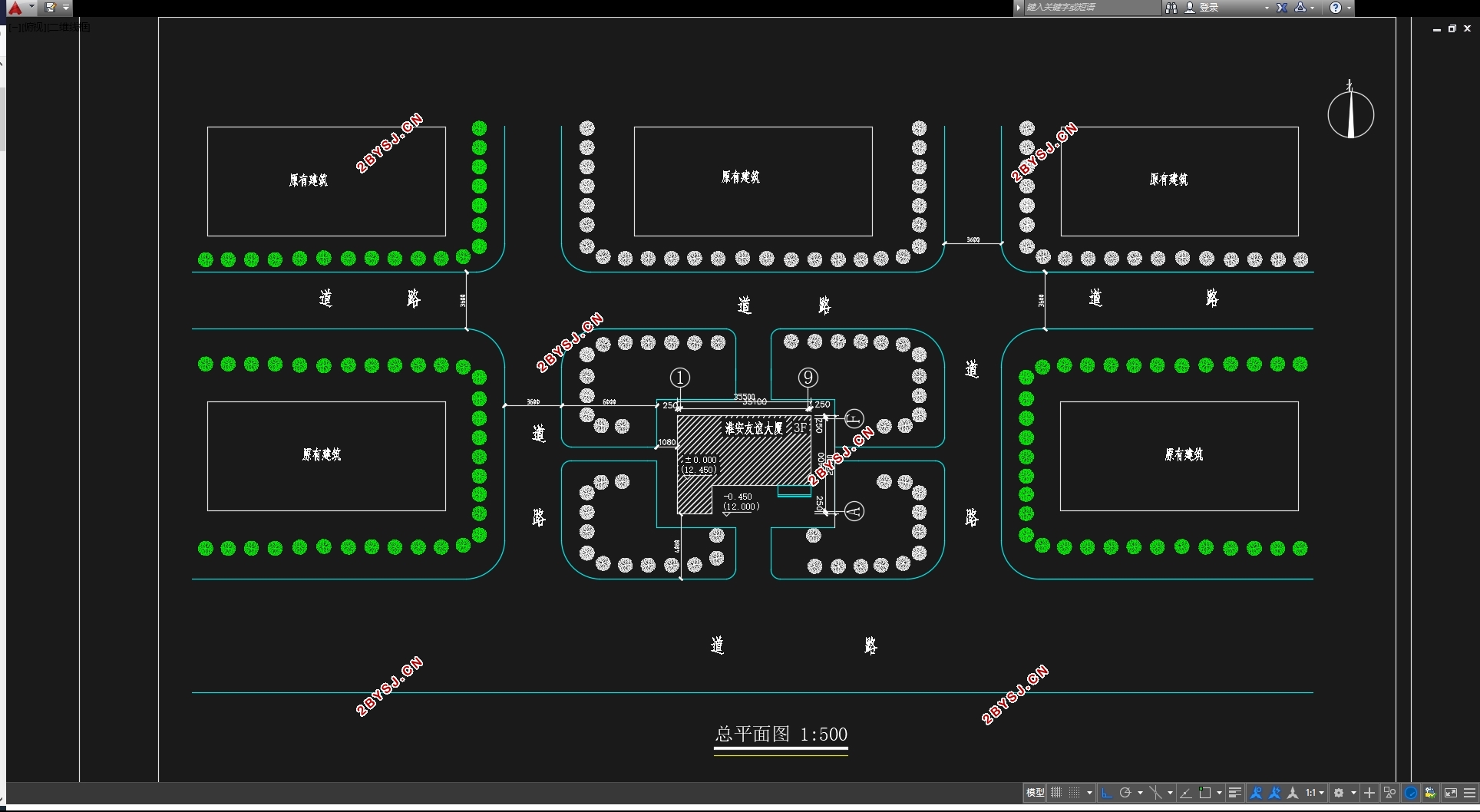

三层三跨2484平米淮安某大厦设计(含建筑图结构图)(任务书,开题报告,计算说明书14000字,CAD建筑图11张,CAD结构图7张)
毕业设计是专业课教学的综合实践性教学环节，是对大学四年来所学内容的复习和巩固。本设计主要是进行了结构方案中横向框架9轴框架的设计。在确定框架布局之后，进行了层间荷载代表值的计算，利用顶点位移法求出自震周期下的结构弯矩、剪力、以及轴力。然后计算竖向荷载，包括恒载、活载和雪载，在这些荷载作用下结构的内力，找出最不利的组合，然后选出最安全的计算结果配筋并绘图。此外还进行了室内楼梯、楼盖以及基础的设计，并将手算结果与电算结果进行校核、分析。
关键词：建筑设计 框架结构 钢筋混凝土 PKPM

Title   The design of Huaian Friendships Building—Scheme1
Abstract
The graduation design is a comprehensive practice teaching of specialized course teaching of University, and consolidate the content review four years. This design is mainly for the design of structural design in the longitudinal frames of the 9 frame of axes. In determining the distribution framework, a layer of representative value of the load, using vertex displacement method from the structure bending moment, shear, and the earthquake cycle under axial force. Then calculate vertical load constant load live load, including, and snow load, internal forces in the structure of these loads, and find out the most unfavorable combination, and then select the calculation results of the security reinforcement and drawing. In addition to the interior design of the staircase, floor and foundation, and the calculation results and computer check, analysis results.
Keywords
Architectural design  Frames structure   Reinforced concrete   PKPM

根据要求，本工程建筑面积约2484多平方米，已拟定的建筑平面轴线尺寸长35.5米，宽29.4米，为三层三跨钢筋混凝土框架结构，跨距相等柱网尺寸横向为4500*7+3600，竖向为7600,2700,7600，层高均为3000。详见建筑图纸。条件具体如下：
1、气象资料
1）基本风压
2）基本雪压值
2、水文地质资料
    本工程场地较平坦，室内相对标高0.00相当于绝对标高12.00m。根据地质钻探，该场地土质较均匀，场地上部为新生代沉积成因的粉土，土层分布情况见附表。地下水位较高，在天然地面以下1.2~1.0米处，无侵蚀性。工程场地地质情况较好，无液化土层，属于Ⅱ类场地土。经勘探了解，场地地基岩土层自上而下依次为：①层素填土，土质差不均匀，不宜利用；②1层粉质粘土，灰黄色，可塑，工程性质一般；②2层粉土夹粉砂，灰色，稍密～中密，工程性质一般，渗透性强；②3层淤泥质粉质粘土，灰色，流塑，工程性质差；②4层粉质粘土，灰色，软塑，工程性质差；③层粉质粘土，灰色，可塑，工程性质一般；④层粉质粘土混卵砾石，可塑，松散～稍密，工程性质一般；⑤层强风化泥质粉砂岩～粉砂岩，工程性质较好，是良好的桩基持力层；⑥层中风化泥质粉砂岩，工程性质较好，是良好的桩基持力层；⑦层中风化粉砂岩，工程性质好，是良好的桩基持力层。
