五层1430平米宁波某电子厂房框架结构设计(含建筑图结构图)

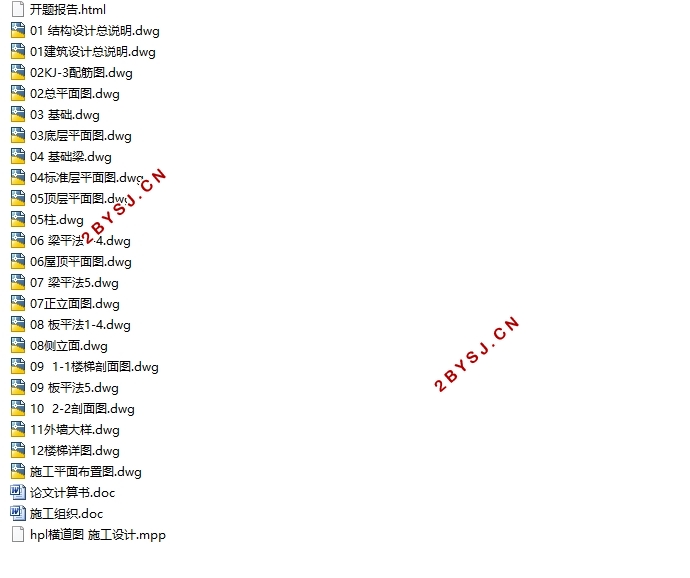

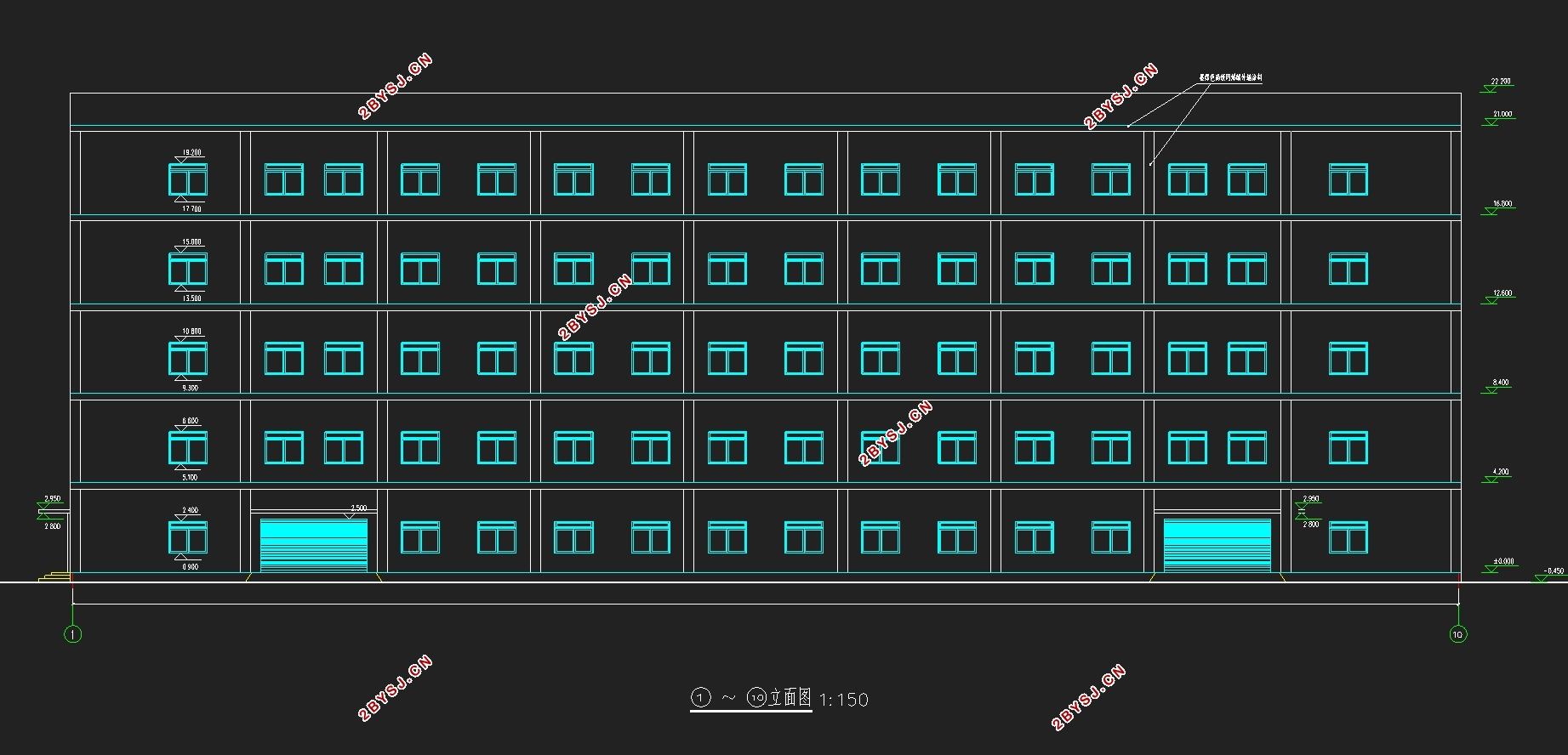

五层1430平米宁波某电子厂房框架结构设计(含建筑图结构图)(开题报告,论文计算书17000字,施工组织15000字,天正CAD建筑图10张,天正CAD结构图12张,横道图)
摘要
本设计为宁波某电子厂房框架结构设计，该结构为钢筋混凝土框架结构体系。该建筑平面为规则矩形。本设计主要进行了结构方案中横向框架③轴框架的抗震设计。在确定框架布局之后，先进行了层间荷载代表值的计算，接着利用顶点位移法求出自震周期，进而按底部剪力法计算水平地震荷载作用下大小，进而求出在水平荷载作用下结构内力（弯矩、剪力、轴力）。接着计算竖向荷载（恒载、活荷载以及雪荷载）作用下的结构内力，结合EXCEL软件进行验算，并找出最不利的一组或几组内力组合。选取最安全的结果计算配筋并绘图。此外还进行了结构方案中的室内楼梯的设计（完成了平台板、梯段板、平台梁等构件的内力和配筋计算及施工图绘制）、楼盖的设计（完成了板的配筋和梁的配筋）、基础的设计等。
关键词：框架结构    结构计算    抗震设计   配筋

Abstract
    The design framework for the design Ningbo workshop of a electronic company,the structure of reinforced concrete frame structure.The rectangular building plan for the rules.The purpose of the design is to do the anti-seismic design in the longitudinal frames of axis③.When the directions of the frames is determined, firstly the weight of each floor is calculated. Then the vibrate cycle is calculated by utilizing the peak-displacement method, then making the amount of the horizontal seismic force can be got by way of the bottom-shear force method. Then seismic force can be assigned according to the shearing stiffness of the frames of the different axis. Then the internal force (bending moment, shearing force, axial force & snow force) in the structure under the horizontal loads can be easily calculated. After the determination of the internal force under the dead and live loads, the combination of internal force can be made by using the Excel software, whose purpose is to find one or several sets of the most adverse internal force of the wall limbs and the coterminous girders, which will be the basis of protracting the reinforcing drawings of the components. The design of the stairs is also be approached by calculating the internal force and reinforcing such components as landing slab, step board and landing girder whose shop drawings are completed. The design of floors lab, foundation and floorslab is also be completed in the end.
Keywords: frames structures, structural design, anti-seismic design，reinforcement.

1.1工程概况
题目：宁波某电子有限公司厂房（方案1）
本设计题目为实际工程应用课题，为宁波某电子有限公司厂房设计，建筑平面长宽约65m×22m ，3跨钢筋混凝土框架结构。建筑结构安全等级为二级，设计使用年限为50年；地基基础设计等级为丙级；建筑抗震设防类别为丙类。
1.2设计资料
1.气象资料
（1）基本风压值：W0=0.50kN/m2
（2）基本雪压值：S0=0.30kN/m2
2.抗震设防烈度：7 度(基本地震加速度为 0.10 g)
3.荷载资料
 （1）厂房楼面活荷载，查《建筑结构荷载规范》（GB50009-2012）,确定楼面活荷载标准值为3.5kN/m2
   （2）不上人屋面：活载标准值为0.7kN/m2
4.工程地质资料
根据地质勘察报告，本工程所处地段场地类别为Ⅱ类，场地内未见严重不良地质现象，无其它特殊性岩土。拟建场地属稳定场地，地质条件适宜本工程建设。本工程基础形式为天然基础，持力层为第2层粘土，地基基础设计等级为丙级，承载力特征值为200KPa，不考虑地下水的影响。


目录
摘要    I
ABSTRACT    I
第一章 结构选型与布置    1
1.1 工程概况及设计资料    1
第二章  计算简图及荷载计算    2
2.1确定计算简图    2
2.2 构件材料选择    2
2.3 构件尺寸估算    3
2.4 荷载计算    3
第三章 框架内力计算    15
3.1 恒载作用下的框架内力    15
3.2 活载作用下的框架内力    22
3.3 风荷载作用下的内力计算    27
3.4 地震作用下横向框架的内力计算    31
第四章  框架内力组合    39
第五章 框架梁柱截面设计    48
第六章  楼梯结构计算设计    57
6.1楼梯板计算    57
6.2 休息平台板计算    58
6.3 梯段梁TL1计算    59
第七章 现浇楼面板设计    60
7.1 跨中最大弯矩    60
7.2 求支座中点最大弯矩    61
7.3 ABC区格    62
第八章  基础设计    66
8.1荷载计算    66
8.2 确定基础底面积    67
8.3 基础结构设计    70
第九章  软件分析结果与手算结果比较    74
参考文献    83
致谢    84



目录
第一章 编制依据    1
第二章 工程概况    2
2.1工程建设概况    2
2.2 建筑设计概况    2
2.3 结构概况    2
2.4 装饰装修概况    3
2.5 工程施工条件    4
第三章  施工部署    5
3.1项目管理组织机构    5
3.2 组织部署    6
3.3 项目管理人员    5
3.4 项目管理目标    5
3.5 各项资源供应方式    6
3.6 施工流水划分    7
3.7 新技术应用    8
第四章  施工进度计划    9
第五章 施工准备及资源配置计划    10
5.1 施工准备计划    10
5.2 资源配置计划    12
第六章  主要施工方案    15
6.1土方开挖及基础工程    15
6.2 钢筋工程    15
6.3 模板工程    18
6.4 混凝土工程    20
6.5 脚手架工程    23
6.6 装修工程    24
6.7 屋顶工程    24
6.8 卫生间防渗漏措施    25
6.9 电气照明器具    25
6.10 临时用水施工方案    26
6.11 临时用电施工方案    26
6.12 季节性施工方案    27
第七章 施工现场平面布置    31
7.1 施工现场临时道路    31
7.2 垂直运输机械布置    31
7.3 临时设施布置    31

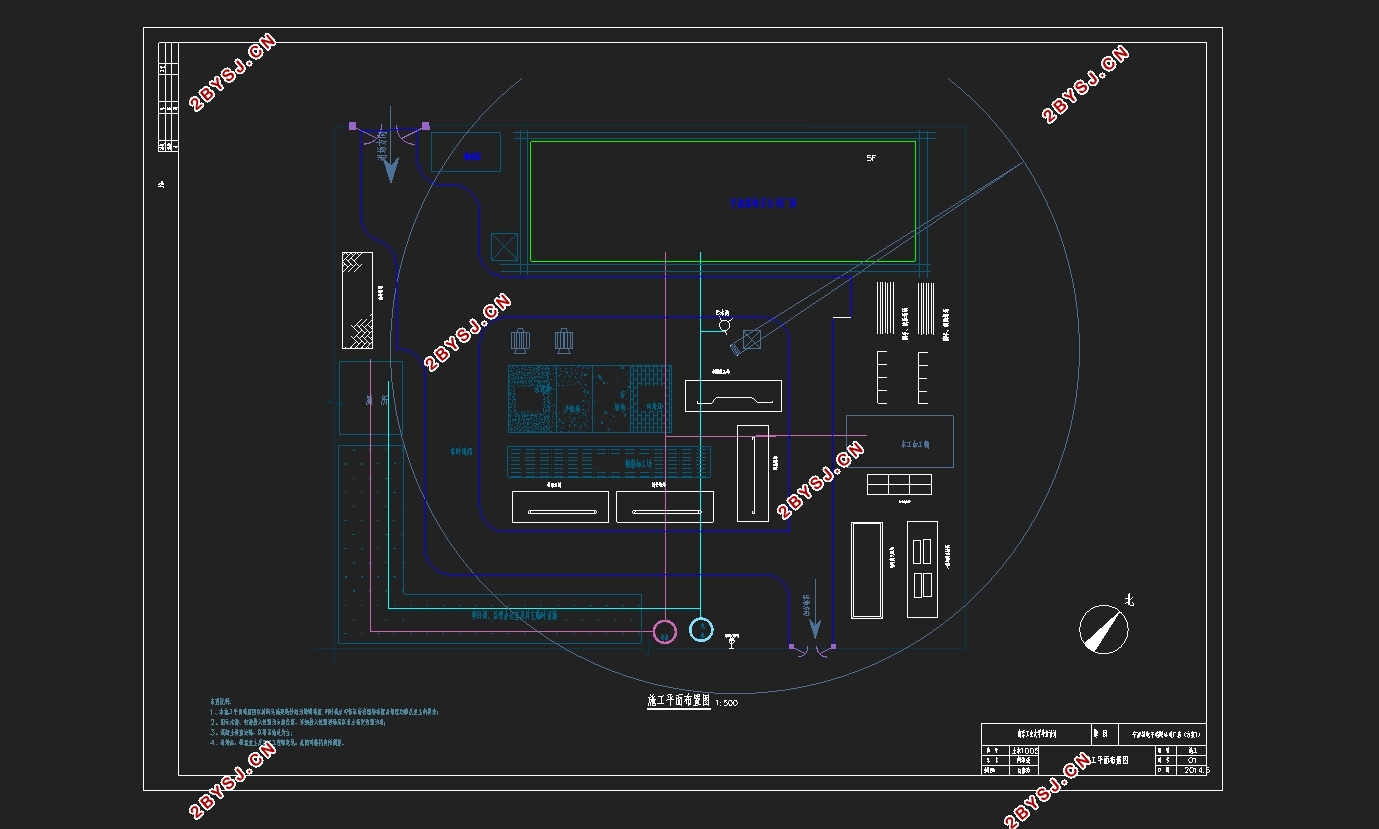

7.4施工总平面图    32
