四层南京市某小学教学楼设计(含建筑图结构图)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

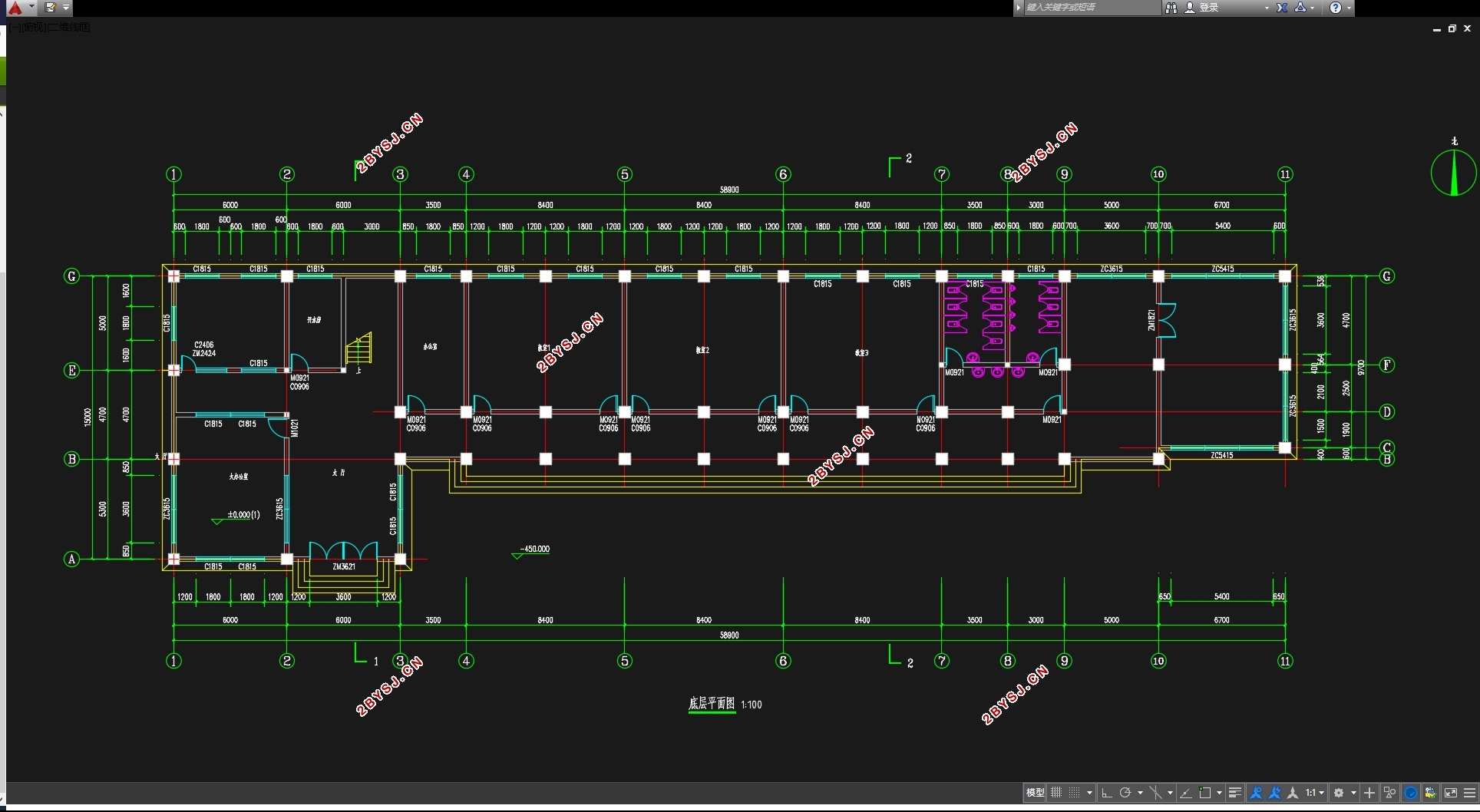

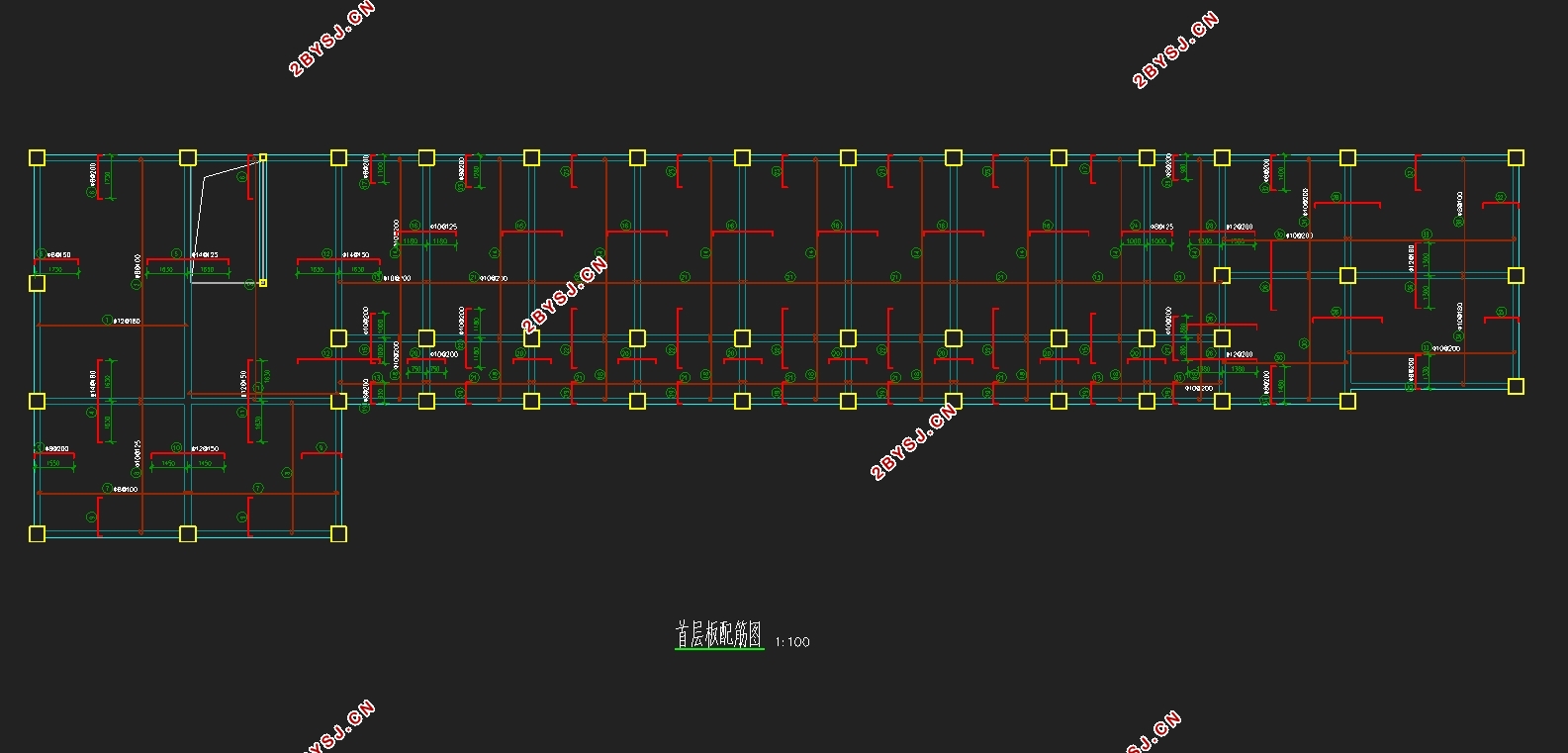

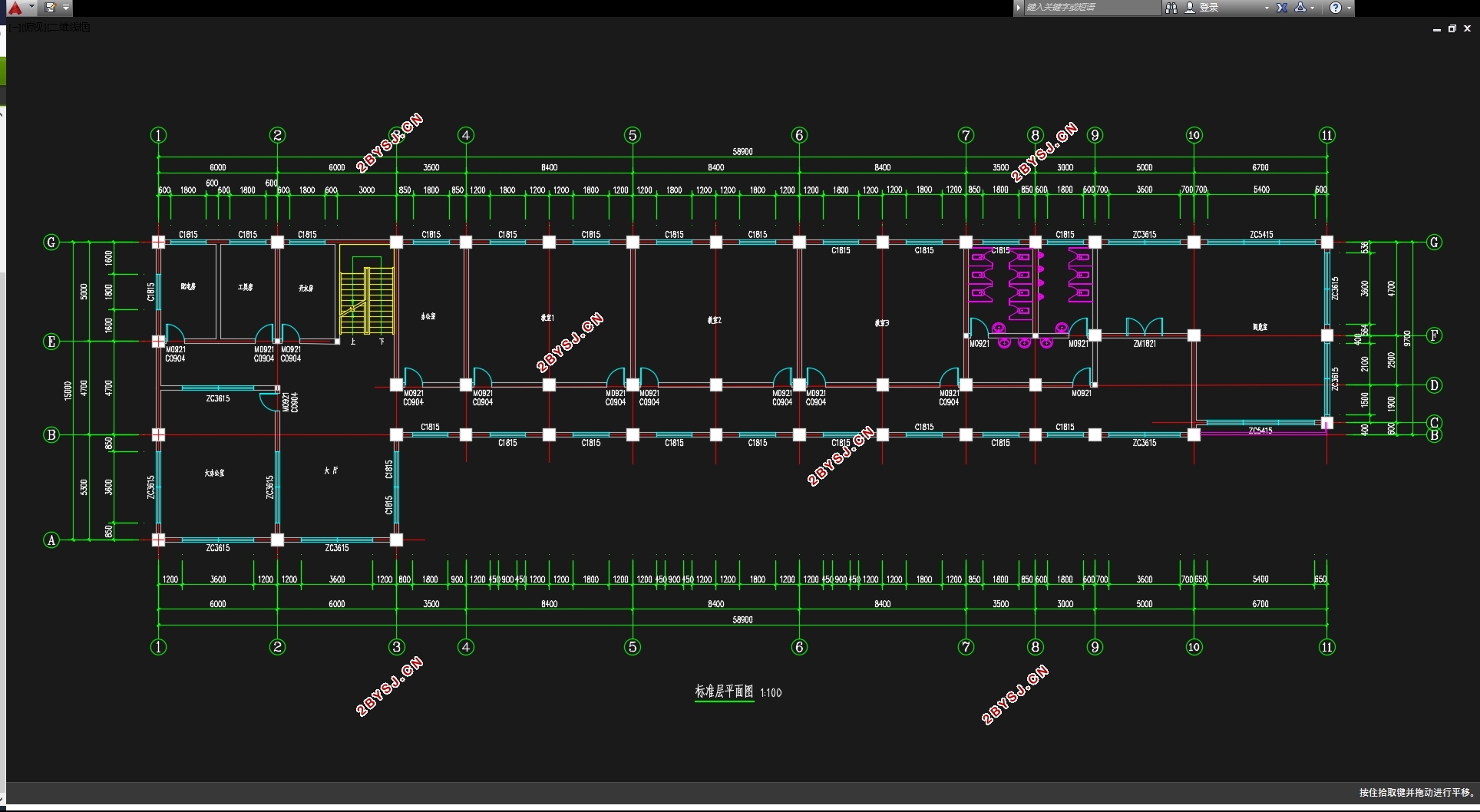

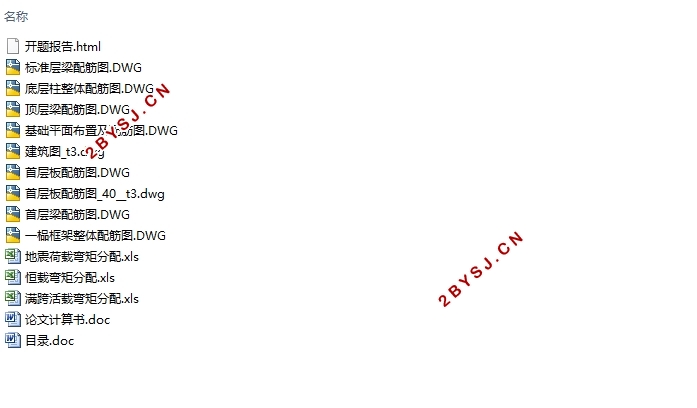

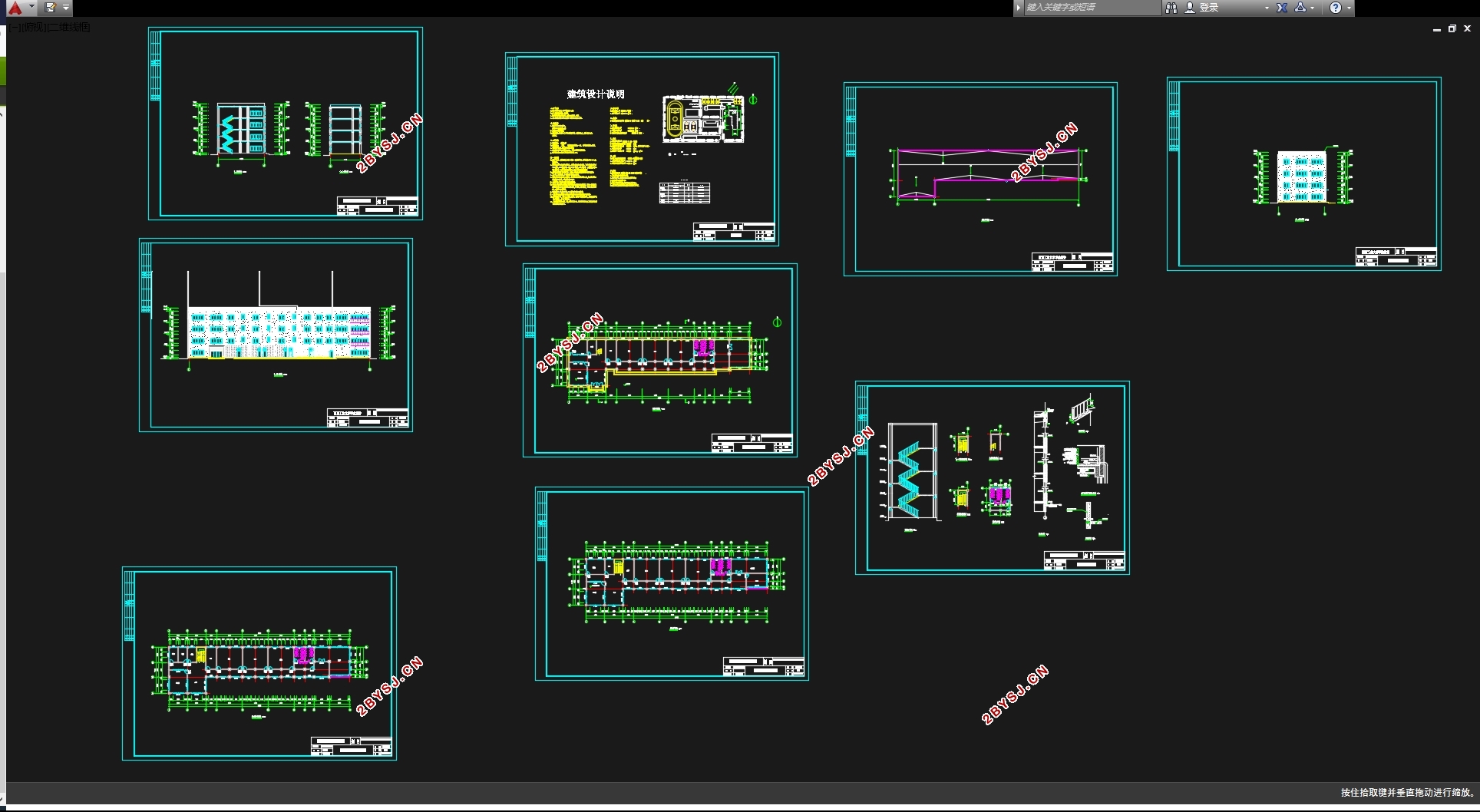

四层南京市某小学教学楼设计(含建筑图结构图)(开题报告,论文计算书11000字,CAD建筑图9张,CAD结构图7张)
摘  要
本设计主要进行了结构方案中横向框架的结构设计。在确定框架布局之后,先进行了层间荷载代表值的计算,接着利用经验公式求出自震周期,进而按底部剪力法计算水平地震荷载作用下大小,进而求出在水平荷载作用下的结构内力(弯矩、剪力、轴力)。同样的过程计算风荷载作用下的结构内力。接着计算竖向荷载(恒载及活荷载)作用下的结构内力,找出最不利的一组或几组内力组合。 选取最安全的结果计算配筋并绘图。其次还进行了结构方案中的楼梯的设计。完成了平台板,梯段板,平台梁等构件的内力和配筋计算及施工图绘制。此外还进行了基础梁和基础的设计,完成了基础的平面布置和配筋计算,并完成了基础的施工图绘制。
ABSTRACT
The purpose of the design is to do the structure design in the lateral frames of axis . When the directions of the frames is determined, firstly the weight of each floor is calculated .Then the vibrate cycle is calculated by empirical equation method, then making the amount of the horizontal seismic force can be got by way of the bottom-shear force method. The seismic force can be assigned according to the shearing stiffness of the frames of the different axis. Then the internal force (bending moment, shearing force and axial force ) in the structure under the horizontal loads can be easily calculated. After the determination of the internal force under the dead and live loads, the combination of internal force can be made by using the Excel software, whose purpose is to find one or several sets of the most adverse internal force of the wall limbs and the coterminous girders, which will be the basis of protracting the reinforcing drawings of the components. The design of the stairs is also be approached by calculating the internal force and reinforcing such components as landing slab, step board and landing girder whose shop drawings are completed in the end.

3.1 工程概况
毕业设计题目为实际工程应用课题。是南京市某小学教学楼设计,实际工程的建筑层数为四层,建筑平面长宽约59m×15m,建筑高度约15.25m。结构形式为2跨框架结构。建筑结构安全等级为二级,设计使用年限为50年;地基基础设计等级为丙级;建筑抗震设防类别为重点设防类(即乙类),抗震设防烈度为7度(基本地震加速度为 0.10 g)。
3.2工程地质资料
根据地质勘察报告,本工程所处地段场地类别为Ⅱ类,地表下土层分布自上而下为:
(1)本工程场地为中硬场地土;场地土不具地震液化性。
(2)本工程采用柱下独立基础;基础持力层位于第2层卵石层土,地基承载力特征值 Fak=280KPa.


四层南京市某小学教学楼设计(含建筑图结构图)
四层南京市某小学教学楼设计(含建筑图结构图)
四层南京市某小学教学楼设计(含建筑图结构图)
四层南京市某小学教学楼设计(含建筑图结构图)
四层南京市某小学教学楼设计(含建筑图结构图)
四层南京市某小学教学楼设计(含建筑图结构图)



目  录
摘要………………………………………………………………………………………………1
第一章    结构选型与布置……………………………………………………………….……..2
1.1结构选型………………………………………………………………………………….2
1.2结构布置………………………………………………………………………………….2
1.3设计例题已知条件……………………………………………………………………….2
第二章    确定计算简图…………………………………………………………………………3
   2.1确定计算简图……………………………………………………………………………..3
   2.2 梁、柱截面尺寸………………………………………………………………………….3
   2.3 材料强度等级…………………………………………………………………………….3
   2.4 荷载计算………………………………………………………………………………….3
第三章    框架内力计算………………………………………………………………………..10
   3.1 恒载作用下的框架内力………………………………………………………………...10
   3.2 满跨活载作用下的框架内力…………………………………………………………...12
   3.3 风荷载载作用下内力计算……………………………………………………………...14
   3.4 地震作用下横向框架的内力计算……………………………………………………...17
第四章    框架内力组合………………………………………………………………………..20
   4.1荷载组合…………………………………………………………………………………20
   4.2控制截面及组不利内力…………………………………………………………………21
   4.3 弯矩调幅………………………………………………………………………………...24
第五章    框架梁柱截面设计………………………………………………………………….27
第六章    楼梯结构计算设计………………………………………………………………….33
   6.1 梯段板计算……………………………………………………………………………...33
   6.2 休息平台计算……………………………………………………………………...……34
   6.3 梯段梁TL1计算………………………………………………………………………..34
第七章    现浇楼面板设计……………………………………………………………………..36
   7.1跨中最大弯矩…………………………………………………………………………….36
   7.2 求支座中最大弯矩………………………………………………………………………37
   7.3 A区格…………………………………………………………………………………….37
   7.4 D区格…………………………………………………………………………………….38
第八章    基础设计……………………………………………………………………………….41
   8.1荷载计算………………………………………………………………………………..…41
   8.2 确定基础底面积…………………………………………………………………….……42
   8.3 地基变形计算…………………………………………………………………………….43
   8.4 基础结构设计…………………………………………………………………………….44
第九章    PKPM软件在框架结构设计中的应用………………………………………….47
附表 1 恒载弯矩分配
附表 2 满跨活载迭代过程
附表 3 0.5(雪+活)作用下的迭代计算
