四层3400平米南京市某中学分校信息中心楼设计(含建筑图结构图)

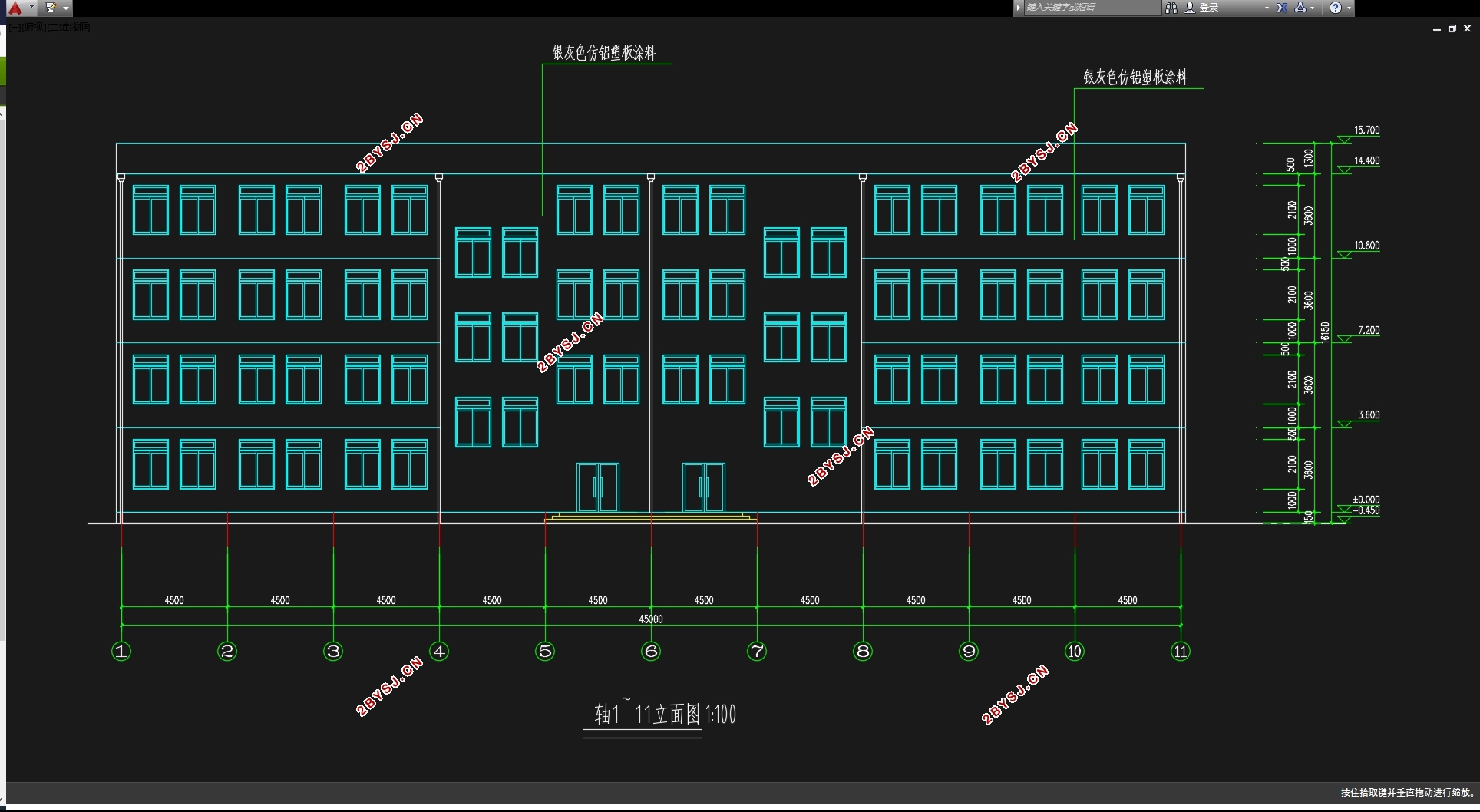

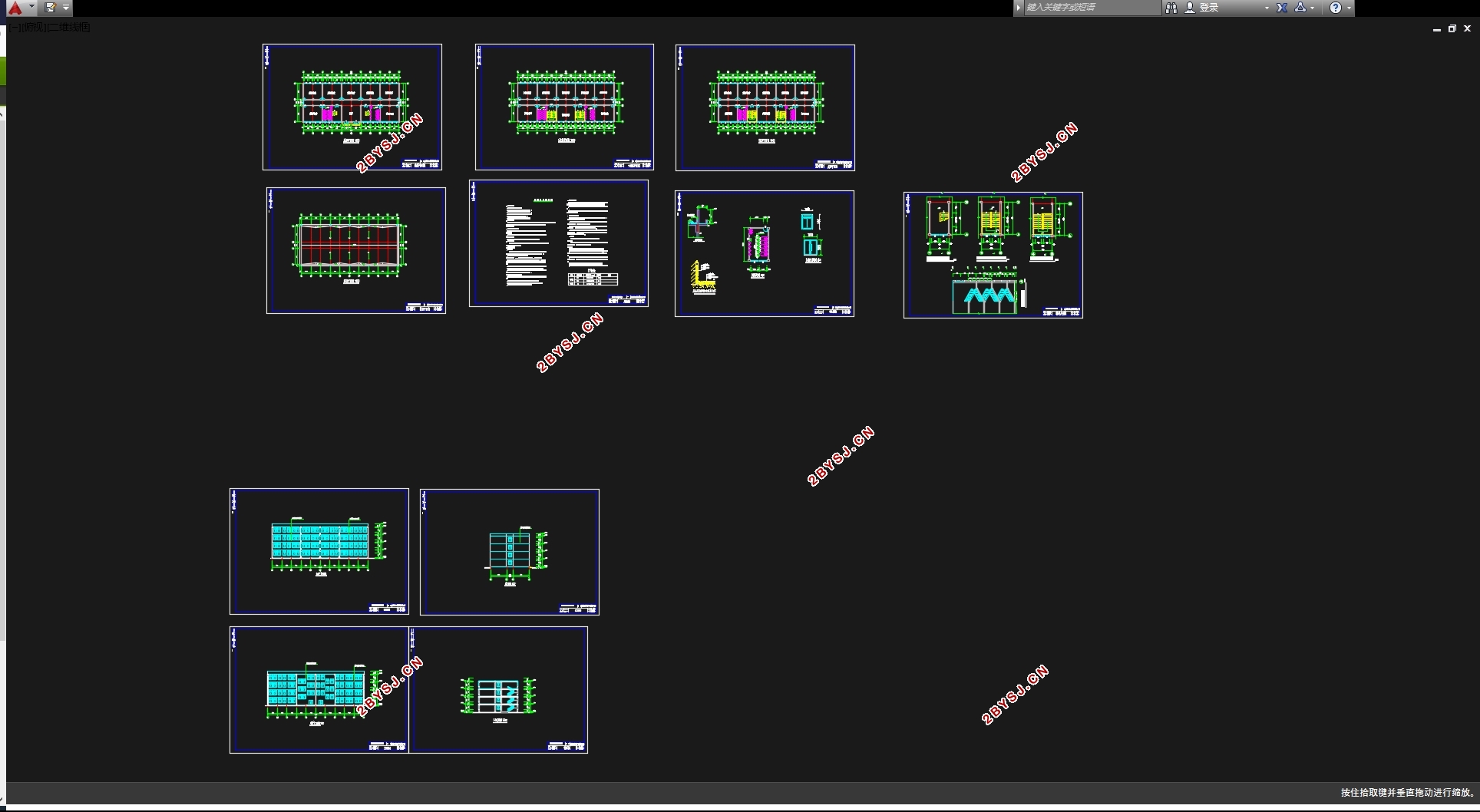

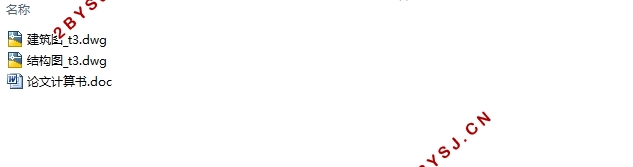

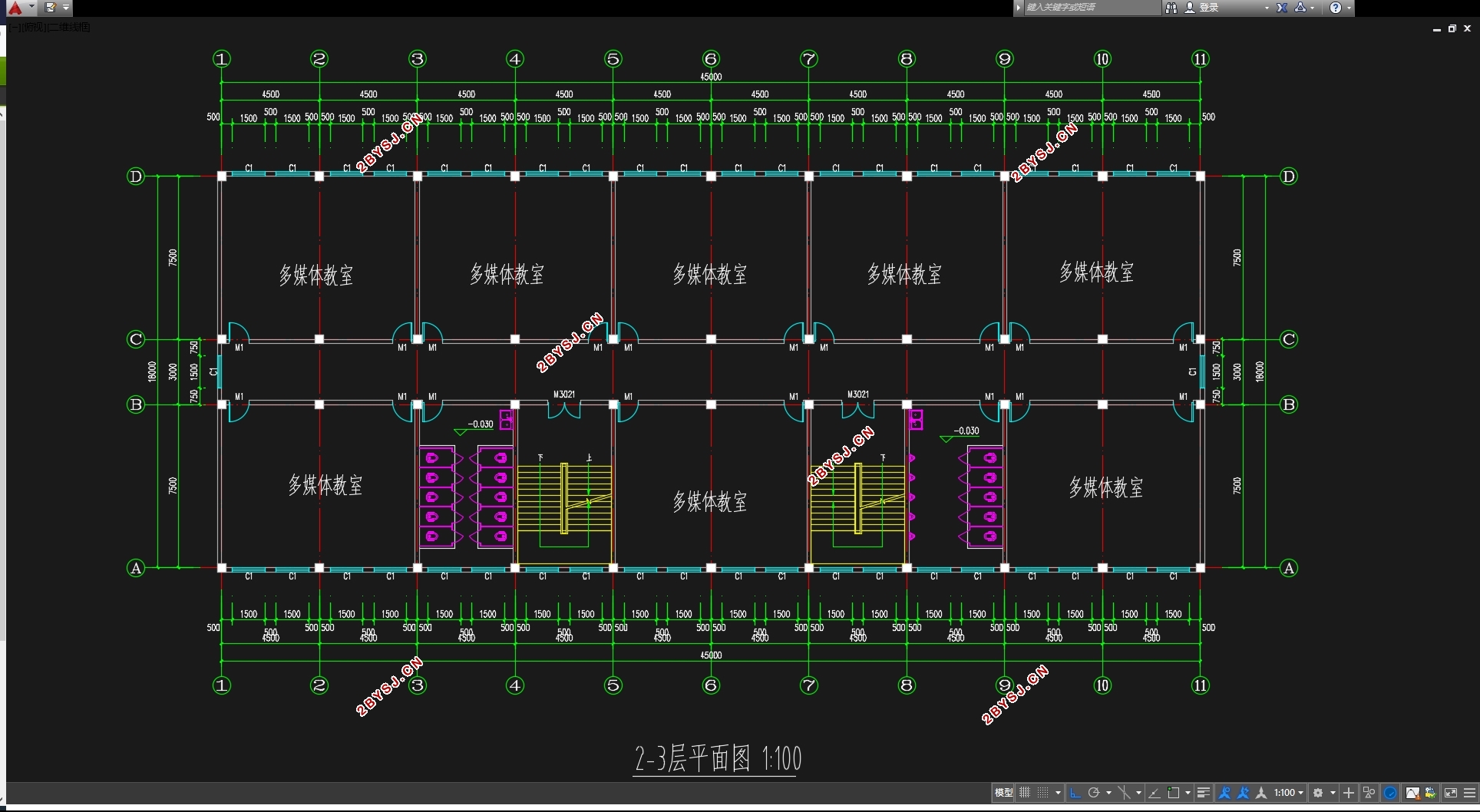

四层3400平米南京市某中学分校信息中心楼设计(含建筑图结构图)(论文计算书10000字,CAD建筑图10张,CAD结构图10张)
.1.1   工程概况
      本课题名称为“南京市某中学河西分校信息中心楼设计”， 建筑功能要求满足普通中学的计算机教学等需要，工程地点位于南京市建邺区苍山路与兴隆大街交叉口的东北角，建筑面积约3400m2。该楼拟建主体4层，建筑平面尺寸45*18m,柱网尺寸、层高3.6m。
1.1.2   设计资料
1.气象资料
（1）基本风压值：W0=0.40KN/m2（2）基本雪压值：S0=0.65KN/m2
2.水文地质条件
拟建场地属于长江漫滩地貌单元。场地位于南京河西奥体大街南侧、融侨中央公园北侧，地形经人工改造后较平坦，水塘己被填积。勘探期间实测孔位地面标高最大值7.29m，最小值6.22m，地表相对高差1.07m。本区抗震设防烈度 7度，设计基本地震加速度值为0.10g，属抗震设计地震分组第一组，场地环境类别为Ⅱ类。


目录
第1章结构选型与布置•••••••••••••••••••••••••••••••••••••••••••••••••••••••••3
第2章 框架结构布置及计算简图••••••••••••••••••••••••••••••••••••••••••••••••6
2.1梁、柱截面尺寸••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••6
2.2材料强度等级••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••6
2.3计算简图••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••6
2.4．荷载计算•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••7
2.5地震作用••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••11
第3章 框架内力计算••••••••••••••••••••••••••••••••••••••••••••••••••••••••••16
3.1恒载作用下的框架内力计算••••••••••••••••••••••••••••••••••••••••••••••••••16
3.2活载作用下的框架内力••••••••••••••••••••••••••••••••••••••••••••••••••••••23
3.3地震作用下横向框架的内力计算••••••••••••••••••••••••••••••••••••••••••••••31
第4章 框架内力组合••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••41
第5章 框架梁、柱截面设计••••••••••••••••••••••••••••••••••••••••••••••••••••••50
第6章 楼梯设计    •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••61
6.1 楼梯梯段斜板设计••••••••••••••••••••••••••••••••••••••••••••••••••••••••••61
6.2 平台板设计••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••62
6.3 梯段梁TL1计算••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••66
第7章  现浇楼面板设计•••••••••••••••••••••••••••••••••••••••••••••••••••••••••67
第8章   基础设计••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••70
