五层3600平米南京市某中学教学楼设计(含建筑图结构图)

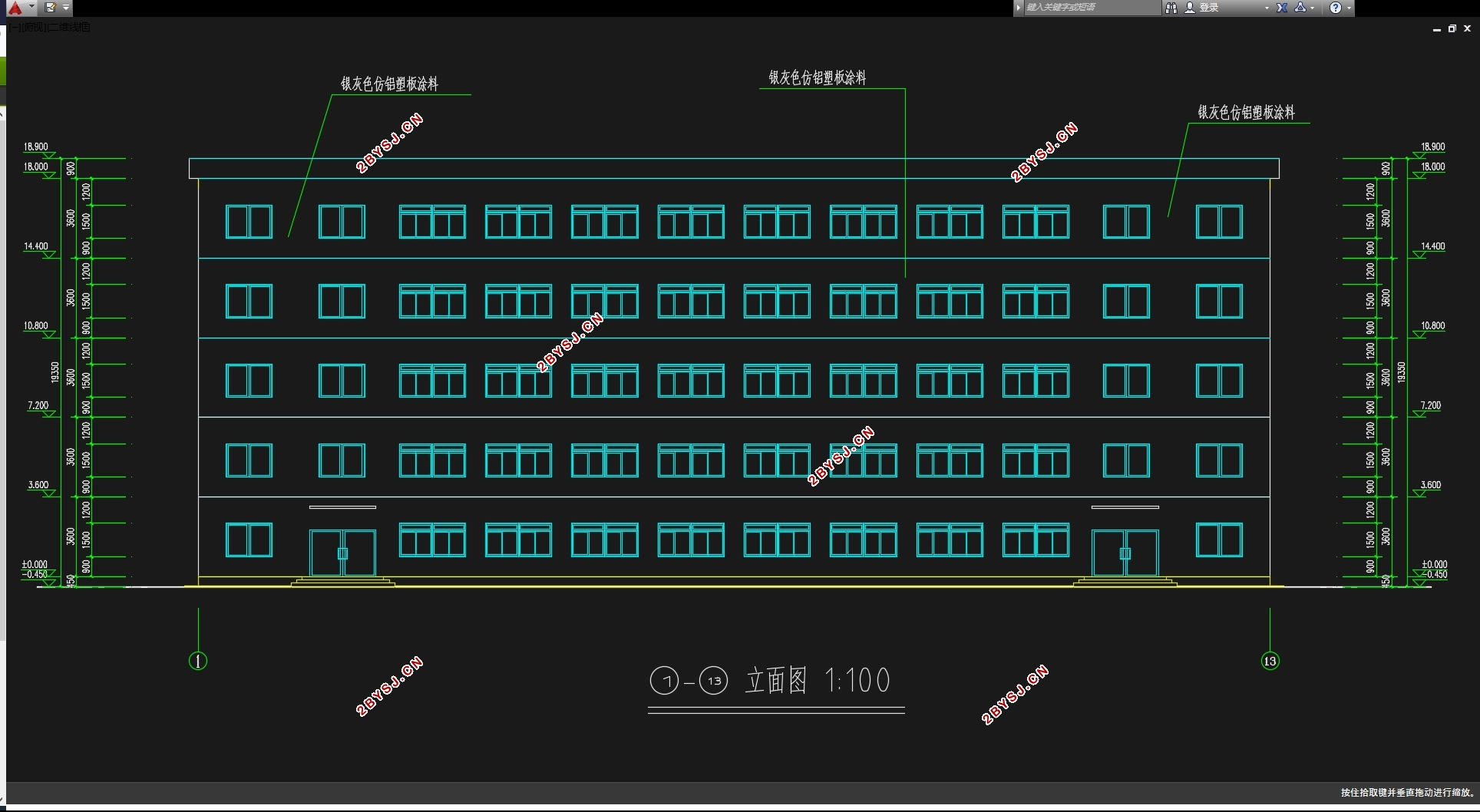

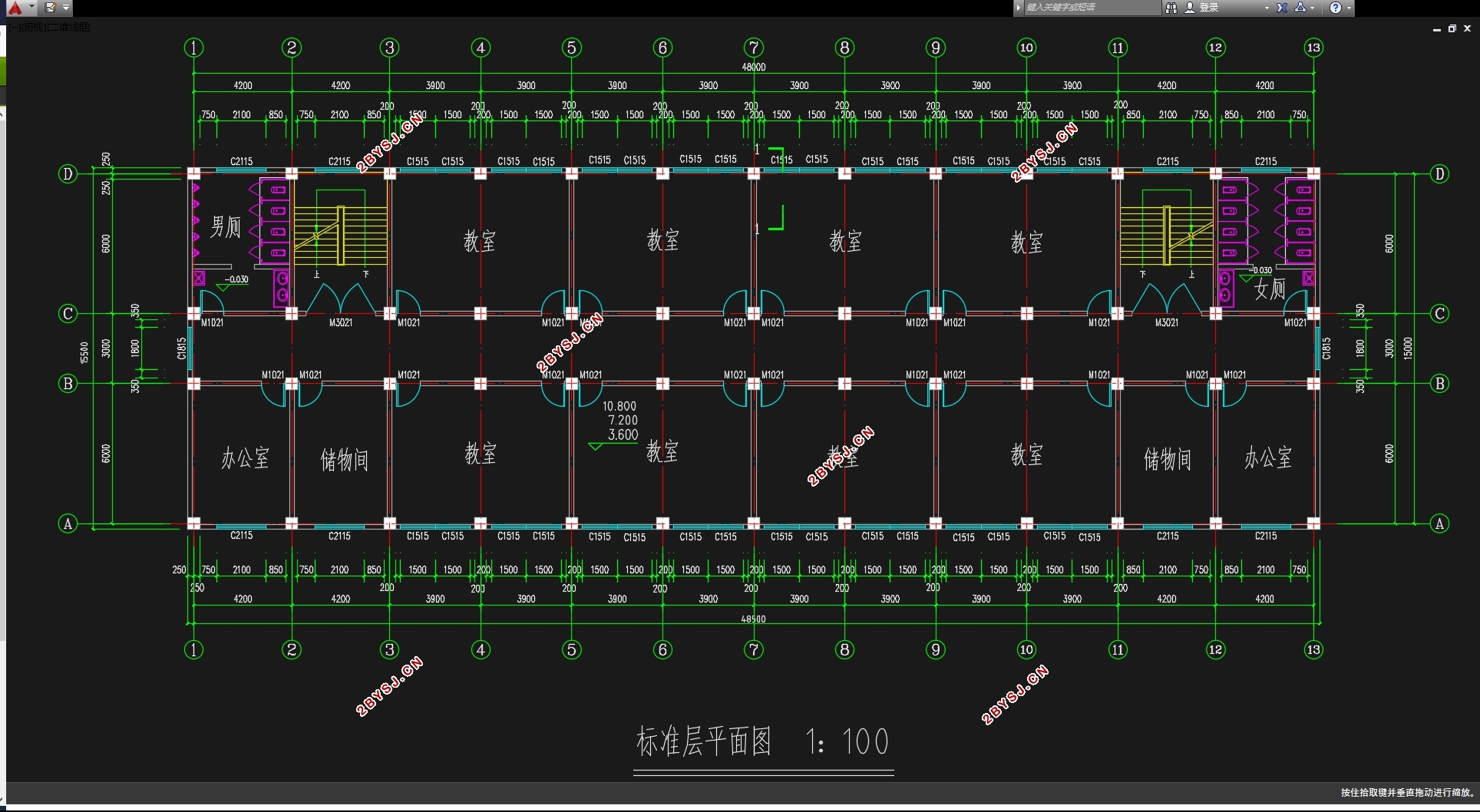

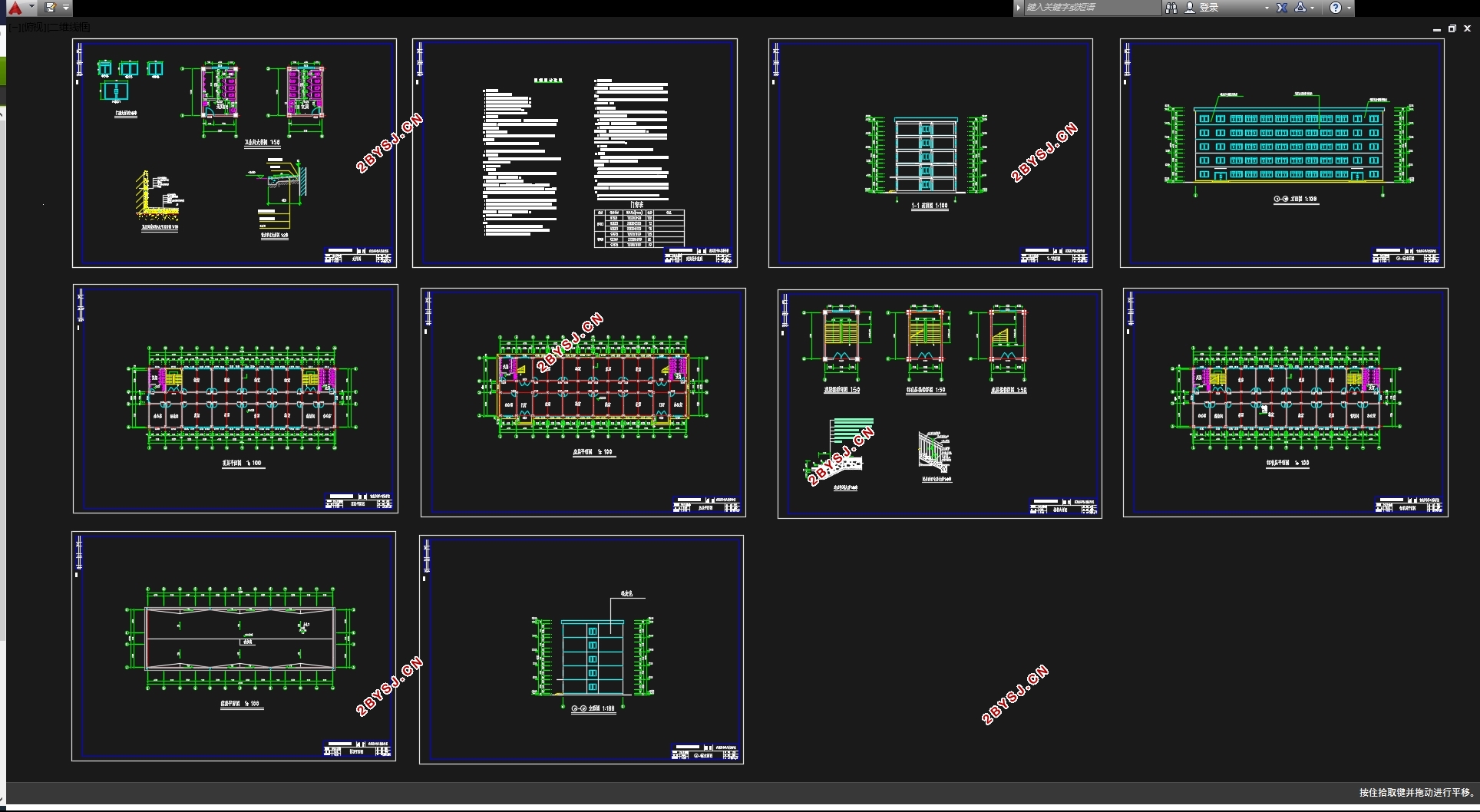

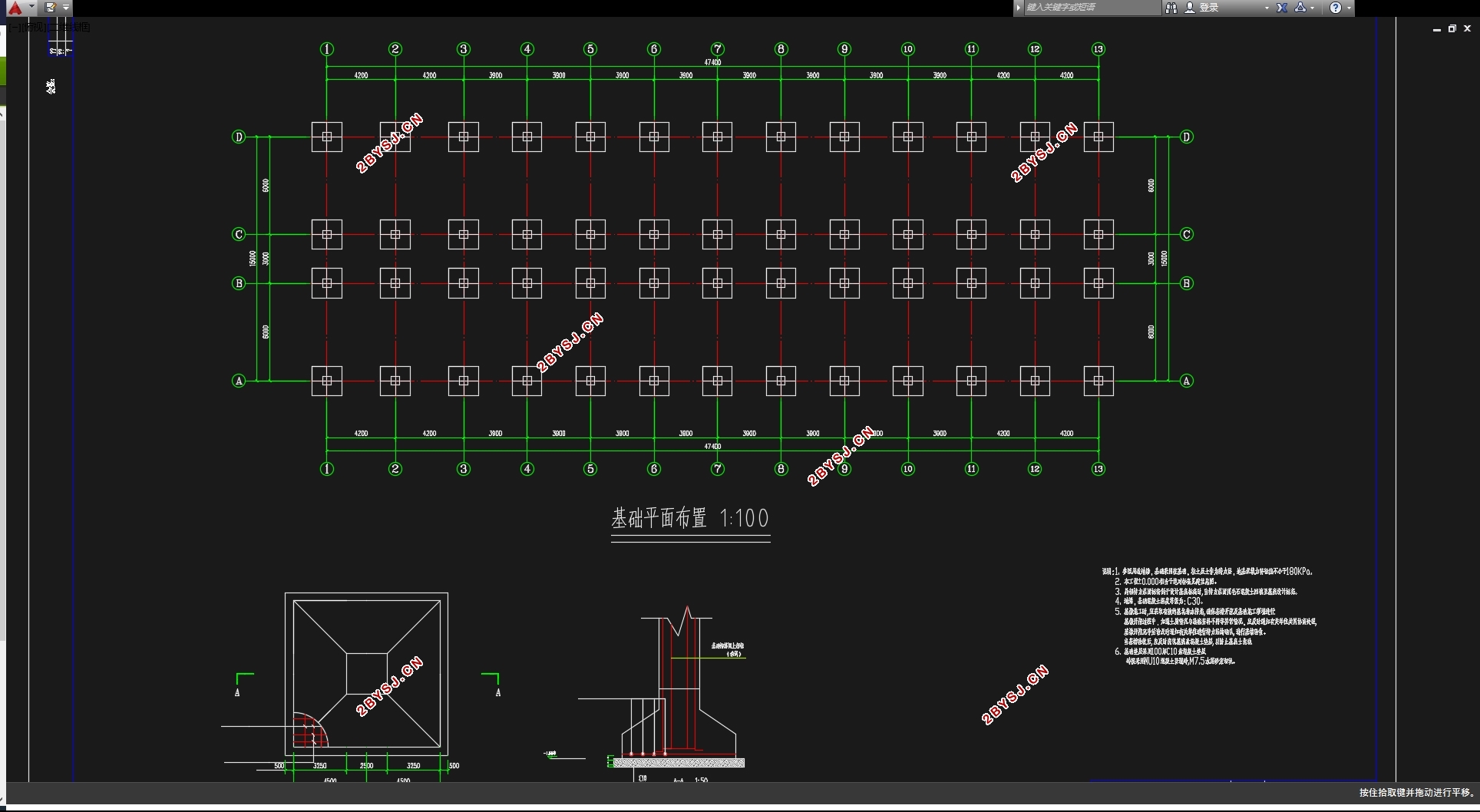

五层3600平米南京市某中学教学楼设计(含建筑图结构图)(论文计算书12500字,CAD建筑图9张,CAD结构图11张)
1. 工程概况
本课题名称为“南京市某中学河西分校A幢教学楼设计”， 工程地点位于南京市建邺区苍山路与兴隆大街交叉口的东北角。已拟定建设区域总平面图和该建筑平面尺寸，该楼拟建5层，采用钢筋混凝土框架结构，建筑功能要求满足普通中学教学需要等，设少量教师办公室。建筑平面外包尺寸：长×宽为48×15m，总建筑面积约3600m2。平面轴线尺寸、柱网尺寸及各楼层层高由建筑设计确定。
2.  气象资料
   （1）基本风压值：
   （2）基本雪压值：
3. 水文地质资料
拟建场地属于长江漫滩地貌单元。场地位于南京河西奥体大街南侧、融侨中央公园北侧，地形经人工改造后较平坦，水塘己被填积。勘探期间实测孔位地面标高最大值7.29m，最小值6.22m，地表相对高差1.07m。本区抗震设防烈度 7度，设计基本地震加速度值为0.10g，属抗震设计地震分组第一组，场地环境类别为Ⅱ类。场地内地下水主要为潜水和弱承压水，水位埋深1.20～2.90米，地下水和土对混凝土结构不具腐蚀性。经勘察揭示拟建场地土层自上而下划分为 3层（12个亚层）：①1-1层、1-1A层人工填土，填料杂，密实度不均匀填龄短，工程性质差，透水性较强；1-2层素填土，均匀性差，强度低，压缩性较高，透水性弱。②2-2层淤泥质粉质粘土，强度低，压缩性高，透水性弱；2-3层粉土夹粉砂，强度较低，压缩性中等偏低，透水性较强；2-4层淤泥质粉质粘土夹薄层粉砂，强度低，压缩性高，透水性较弱；2-5层粉质粘土与粉砂互层，强度较低，压缩性较高；2-5A层粉砂夹粉土，强度一般，压缩性较低；2-6层粉砂，强度较高，压缩性较低；2-7层粉细砂，强度较高，压缩性较低；2-7A层粉质粘土夹粉砂，强度一般，压缩性中等。③3层细砂，强度高，压缩性较低。拟建场地浅部地基土的工程性质差，建议拟建建筑物采用桩基础。
4. 荷载资料
（1）教学楼楼面荷载，查《建筑结构荷载规范》（GB 50009—2012），确定教室楼面活荷载标准值为2.5KN/m²，教学楼走廊、楼梯楼面活荷载标准值为3.5KN/m²；
（2）不上人屋顶：活荷载标准值为0.7KN/m²；
（3）屋面构造：
保护层：20mm厚1:2.5或M15水泥砂浆，表面应抹平压光，并设分隔缝，分割面积宜为1M2；
隔离层：200G/M2聚酯无纺布
防水层：1.2厚合成高分子防水卷材两道
找平层：20mm厚1:3水泥砂浆
保温层：75厚挤塑板
找坡层：膨胀珍珠岩，坡度宜为3%，最薄处不得小于30mm
   （4）楼面构造：
水泥楼面：10厚1:2水泥砂浆面层压实抹光、15厚1:3水泥砂浆找平层、现浇钢筋混凝土楼面板、12厚纸筋石灰粉平顶：
   （5）围护墙：围护墙采用200厚混凝土空心小砌块（容重2.36KN/m²），M5混合砂浆砌筑，双面粉刷（容重3.6KN/m²）。


目录
第1章结构选型与布置•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••3
第2章 框架结构布置及计算简图••••••••••••••••••••••••••••••••••••••••••••••••••5
2.1梁、柱截面尺寸•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••5
2.2材料强度等级•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••5
2.3计算简图•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••5
2.4荷载计算•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••6
2.5风荷载•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••9
2.6地震作用••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••10
第3章 框架内力计算•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••17
3.1恒载作用下的框架内力计算••••••••••••••••••••••••••••••••••••••••••••••••••17
3.2活载作用下的框架内力计算•••••••••••••••••••••••••••••••••••••••••••••••••••25
3.3风荷载作用下的框架内力计算•••••••••••••••••••••••••••••••••••••••••••••••••32
3.4地震作用下横向框架的内力计算••••••••••••••••••••••••••••••••••••••••••••••38
第4章 框架内力组合•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••51
第5章 框架梁、柱截面设计••••••••••••••••••••••••••••••••••••••••••••••••••••••58
第6章 楼梯设计    •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••68
6.1 梯段板计算•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••68
6.2 休息平台板设计••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••69
6.3 梯段梁TL1计算••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••70
第7章  现浇楼面板设计•••••••••••••••••••••••••••••••••••••••••••••••••••••••••71
第8章   基础设计••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••75
8.1 荷载计算••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••75
8.2确定基础底面积•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••76
8.3 基础结构设计••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••77
