摘要
本设计是中石油镇江分公司职工餐饮文娱中心，建筑面积为2300m2，三跨四层，建筑高度为13.2m，整体是钢筋混凝土框架结构。包括建筑设计，结构设计两部分内容。
建筑设计是在总体规划的前提下，根据设计任务书的要求，综合考虑基地环境、使用功
能、综合选型、施工、材料、建筑设备、建筑艺术及经济等。最终确定设计方案，画出建筑施工图。
结构设计是在建筑物初步设计的基础上确定结构方案；选择合理的结构体系；进行结构布置，并初步估算，确定结构构件尺寸，进行结构计算。
本设计采用钢筋混凝土现浇框架结构。在进行荷载计算和构件截面估算后，选取一榀框架进行计算，用二次分配法算出内力，并对最不利活荷载和最不利内力进行分析，从而进行配筋计算。本设计基础形式采用柱下独立基础，楼梯为钢筋混凝土现浇梁式楼梯。整个方案设计基本符合设计和结构要求，具有一定的创造性和合理性。
总之，适用、安全、经济、使用方便是本设计的原则，两部分空间合理，连接紧凑，主次分明，使建筑空间的舒适度加以提高。
关键词：钢筋混凝土框架结构;抗震设计;内力组合

Abstract
This design is catering workers in the oil Zhenjiang Branch Civic Center, construction area of 2300m2, four three-span, building height of 13.2m, the overall structure is reinforced concrete frame. Including architectural design, structural design of two parts.
Architectural design is in the context of the overall plan, according to the design requirements of the mission statement, considering the base environment, the use of power
Energy, comprehensive selection, construction, materials, construction equipment, architectural art and economics. Finalize the design, construction drawings drawn.
Structural design of buildings is determined on the basis of the preliminary design of the structure of the program; choose the right architecture; structural layout and preliminary estimates, to determine the size of structural components, structural calculations.
The design of reinforced concrete cast frame structure. After conducting load calculation and estimation of the member section, select one specimens of computing framework to calculate the internal forces with secondary distribution method, and the most unfavorable live load and the most unfavorable internal forces analysis to be Reinforcement. This design forms the basis of an independent basis by column under the stairs of reinforced concrete cast beam staircase. The entire design in line with the design and construction requirements, creating a certain rationality.
In short, suitable, safe, economical, easy to use is the principle of this design, reasonable space of two parts, connected compact, prioritize, so comfort architectural space to be improved.
Keywords: reinforced concrete frame structure; seismic design; combination of internal forces

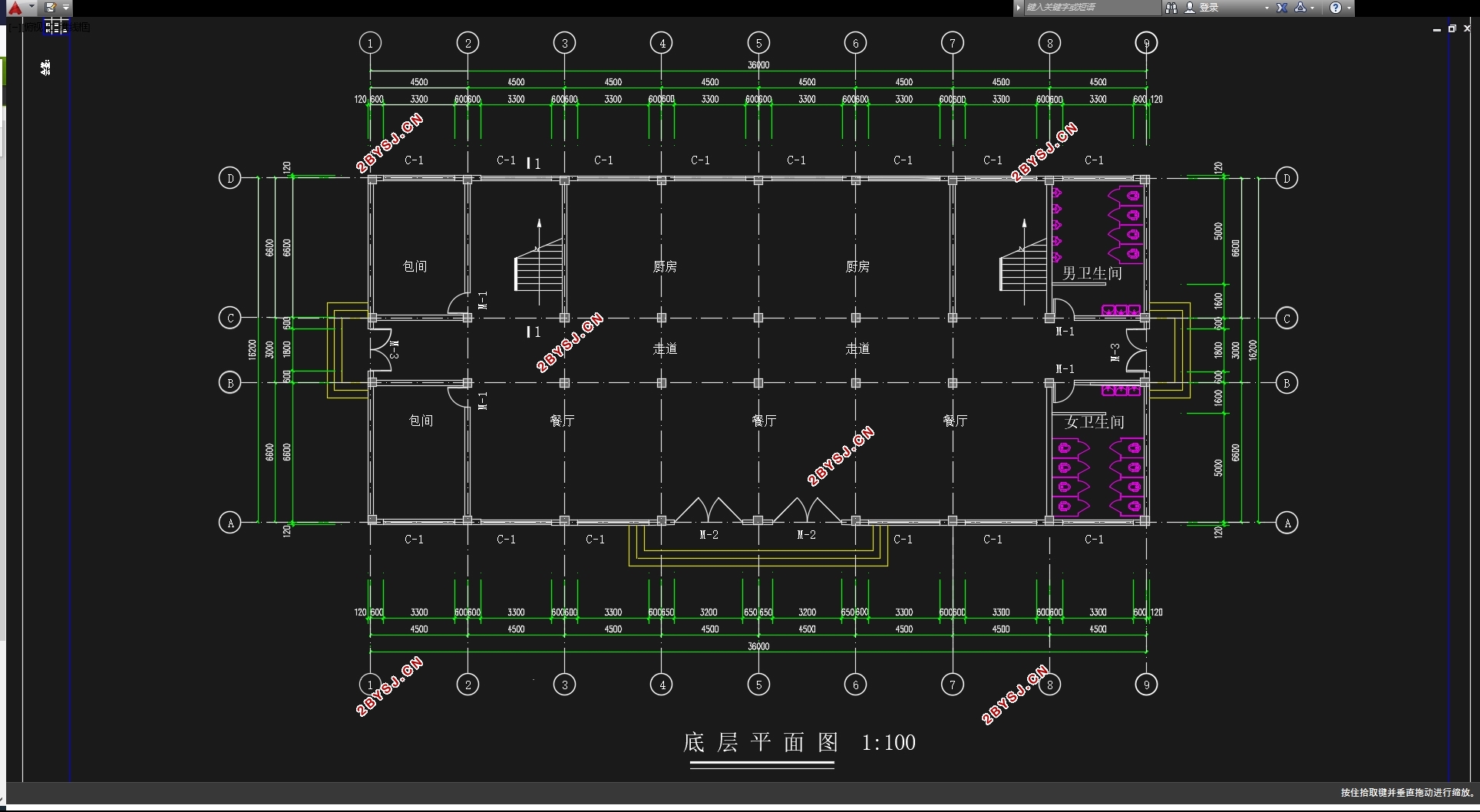

根据要求，本工结构程定为三跨四层钢筋混凝土框架，建筑面积约2500平方米，详见建筑图纸。条件具体如下：
1、气象资料
 基本风压：0.40kN/ m2 ，地面粗糙度为B类
 基本雪压：0.35kN/ m2
2、水文地质资料
场地条件：场地平整，场地土层等效剪切波速为145m/s。场地为工程场地Ⅱ类。
建筑场地天然地面绝对标高15 m。天然地面下厚0.80m左右为人工杂填土，地基承载力标准值fak=65KPa，Es=1.8MPa，；其下为1.5m粉质粘土，fak=220KPa，Es=5.8MPa，qsa=50KPa；然后为粉砂，厚7～10m，fak=256KPa，Es=11.5MPa，qsa=87KPa。地下水位位于地表下0.75m，无侵蚀性。
基础形式：根据场地工程地质特征及拟建建筑物结构荷载特征，建议采用柱下独立基础。
3、结构和场地地震效应
（1）本工程为多层框架结构，建筑结构的安全等级为二级。
（2）拟建场地抗震设防烈度7度，设计基本地震加速度值为0.15g，设计地震分组为第一组，特征周期为0.35s。
（3）工程场地Ⅱ类。
（4）按“建筑工程抗震设防分类标准”，本工程为丙类建筑。
4、荷载资料
（1）餐厅楼面活载，查《建筑结构荷载规范》（GB50009—2012），确定面活载标准值为2.5KN/㎡，研发中心走廊、楼梯楼面活载标准值为2.5KN/ m2。
（2）不上人屋面：活载标准值为0.7kN/m。
（3）屋面构造：
 20mm厚1:2.5或M15水泥砂浆保护层，表明抹平压光并设分格缝、35mm厚架空隔热板、1.2厚合成高分子防水卷材二道、2%膨胀珍珠岩找坡层坡度最薄处不得小于30mm、75厚挤塑板保温层、120厚现浇钢筋混凝土板、20mm厚1：3水泥砂浆找平层。
（4）楼面构造
10厚1:2水泥砂浆面层压实抹光、15厚1:3水泥砂浆找平层、120厚现浇钢筋混凝土楼面板、12厚纸筋石灰粉平顶；
（5）门窗
底层门厅选用玻璃门，其他选用木门。窗子均采用铝合金窗。
（6）结构选型
结构选型是一个综合性问题，应选择合理的结构形式。根据结构受力特点，常用的建筑结构形式有：混合结构、框架结构、框架－剪力墙结构、剪力墙结构（一般剪力墙结构、筒体剪力墙结构、筒中筒剪力墙结构）等。混和结构主要是墙体承重，由于取材方便，造价低，施工方便，我国广泛地应用于多层民用建筑中，但砌体结构强度低、自重大、抗震性能较差，一般用于7层及7层以下的建筑。框架结构是由梁、柱构件通过节点连接形成的骨架结构，框架结构的特点是由梁、柱承受竖向和水平荷载，墙体起维护作用，其整体性和抗震性均好于混合结构，且平面布置灵活，可提供较大的使用空间，也可构成丰富多变的立面造型，但随着层数和高度的增加，构件截面面积和钢筋用量增多，侧向刚度越来越难以满足设计要求，一般不宜用于过高的建筑，现浇框架结构适用最大高度见表1-1。框架－剪力墙结构是在框架中设置一些剪力墙，既能满足平面布置灵活，又能满足结构抗侧力要求，一般常用于10～25层的建筑中。剪力墙结构是依靠剪力墙承受竖向及水平荷载，整体性好、刚度大、抗震性能好，常用于20～50层的高层建筑。


目  录
摘  要........................................... ........I
Abstract........................................ ........II
第一章 设计条件
1.1 工程名称.........................................1
1.2柱网布置图.......................................3
第二章 确定计算简图
2.1确定计算简图.....................................5
2.2 梁柱截面尺寸.....................................5
2.3 材料强度等级.....................................6
2.4荷载计算.........................................6
第三章 框架内力计算
3.1恒载作用下荷载计算..............................16
3.2活载作用下荷载计算..............................24
3.3风荷载载作用下荷载计算..........................43
3.4地震荷载作用下荷载计算..........................47
第四章 框架内力组合
4.1弯矩调幅................ .......................57
4.2横向框架梁内力组合..............................58
4.3横向框柱梁内力组合..............................61
第五章 框架梁、柱截面设计
5.1框架梁柱截面....................................63
第六章 楼梯结构设计
6.1梯段板设计......................................75
6.2休息平台板设计..................................76
6.3平台梁设计......................................76
第七章 现浇板计算
7.1 屋盖盖现浇板设计................................78
第八章 基础设计
8.1荷载计算........................................82
8.2确定基础底面....................................83
8.3 地基变形验算....................................85
     8.4 基础结构设计....................................85
结束语...................................................88
参考文献.................................................89
致谢.....................................................90
