六层4800平米南京某大学学生宿舍楼设计(含建筑图结构图)

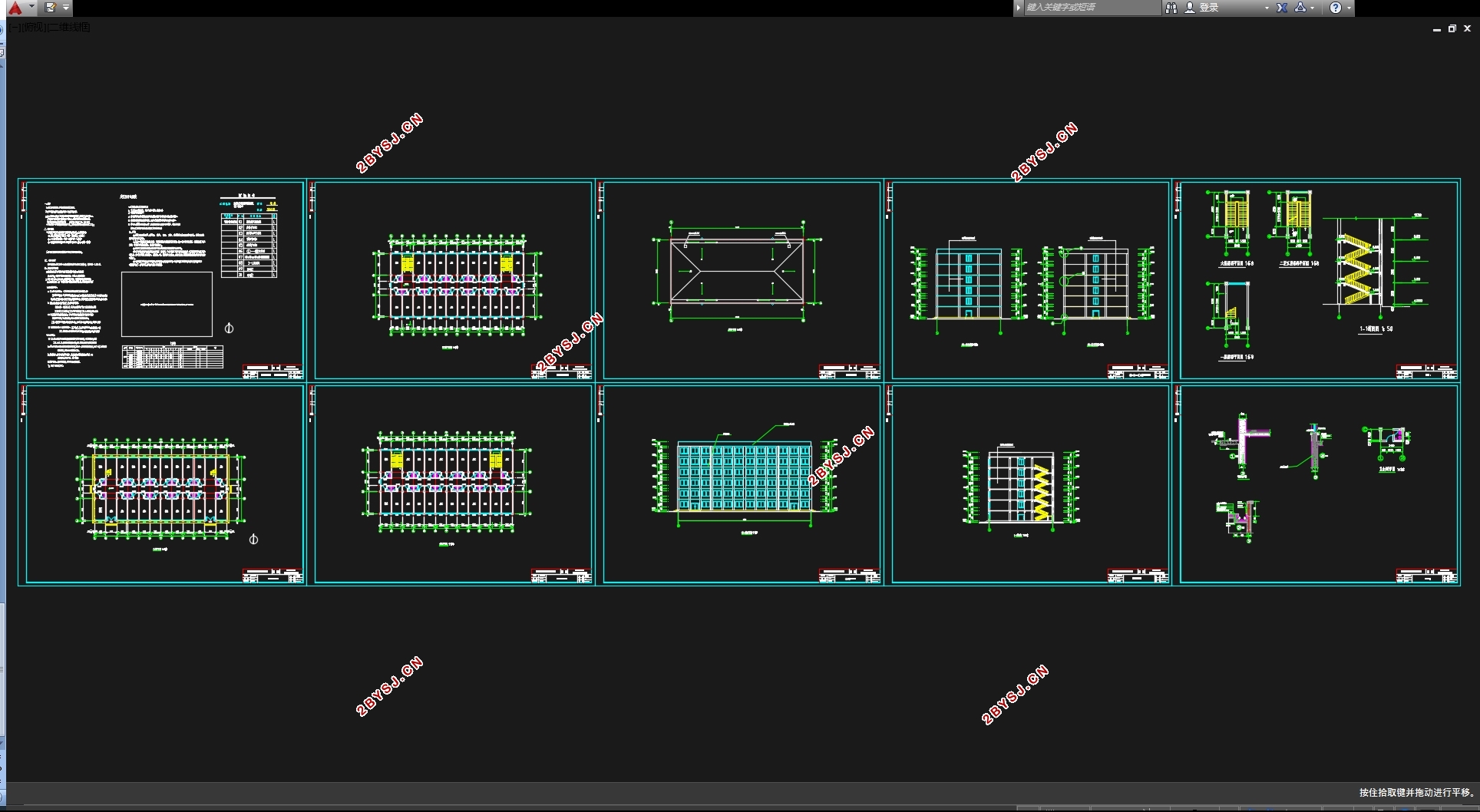

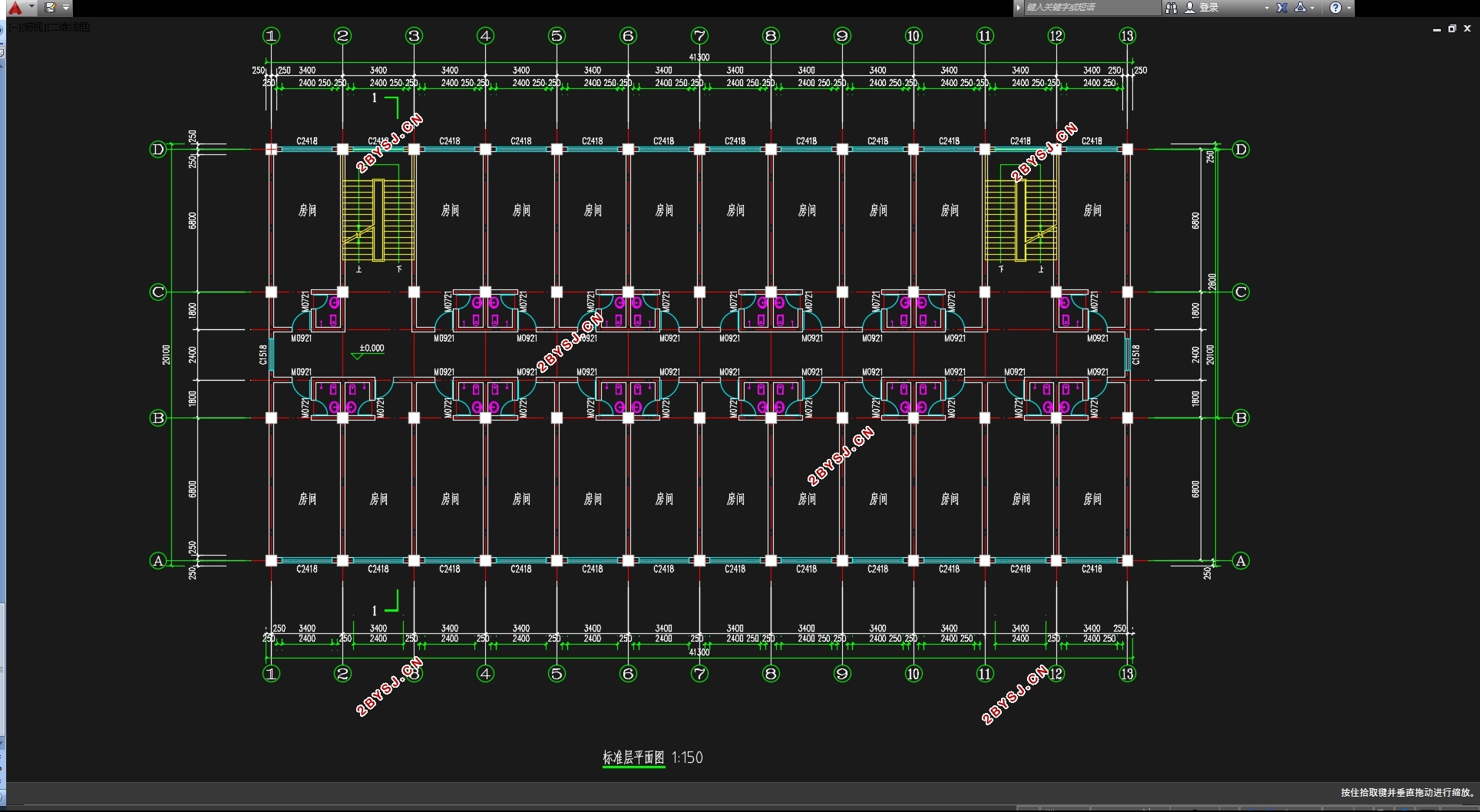

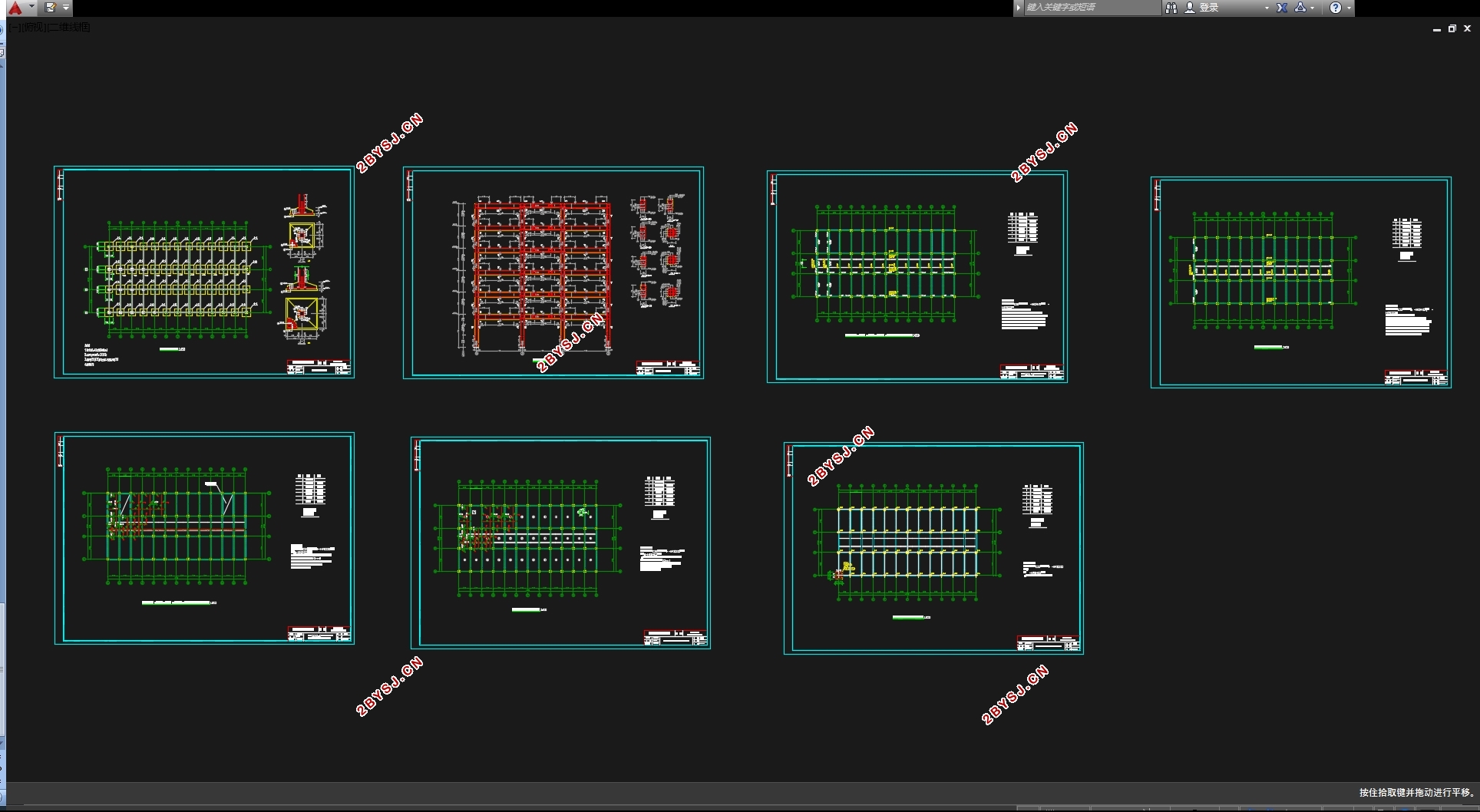

六层4800平米南京某大学学生宿舍楼设计(含建筑图结构图)(任务书,开题报告,外文翻译,设计计算书20000字,CAD建筑图9张,CAD结构图7张)
摘    要
根据建筑方案图，本工程结构为六层现浇钢筋混凝土多层框架结构。设计使用年限为50年；结构安全等级为二级；抗震设防烈度为7度；设计基本地震加速度值为0.10g；框架的抗震等级为二级；采用独立基础，地基基础设计等级丙级；建筑室内外高差450mm，室外标高即为现有自然地面标高。
根据建筑设计和结构承重、抗震方面的要求以及场地地质条件，合理地进行结构选型和结构整体布置，确定各种结构构件的尺寸，选取一榀主要横向结构框架进行结构设计计算，用计算结构力学程序对该榀结构框架进行电算与手算结果进行对比分析；完成楼梯设计和基础设计；用PkPM软件对整栋框架结构进行PkPM电算；绘制出相关建筑和结构施工图。
通过本模拟设计，可使学生综合土木工程专业各课程的知识，了解建筑设计方法，熟悉结构设计与分析过程。
关键词：弯矩；剪力；配筋；抗震

According to the construction plan map, the project structure for the six multi-cast reinforced concrete frame structure. Design life of 50 years; structural safety class II; seismic intensity of 7 degrees; basic design earthquake acceleration value of 0.10g; seismic level framework for secondary; construction; using an independent foundation, foundation design grade C indoor and outdoor height 450mm, outdoor e×isting is natural ground level elevation .
According to architectural design and structural loading, seismic requirements and site geological conditions, a reasonable structural selection and the overall layout of the structure to determine the dimensions of various structural components, Select a transverse specimens of the main structural framework for structural design calculations. Select a transverse specimens of the main structural framework for structural design calculations. Computational Structural Mechanics program with structural framework of the specimens of Computing and hand-calculated results were compared, complete staircase design and foundation design. PkPM software used throughout the frame structure PkPM Computing. Mapping out the architectural and structural drawings.
Through this simulation designed to allow students' comprehensive knowledge of the various programs in Civil Engineering, understanding approach to building design, familiar  with structural design and analysis process.
keyword: moment; shear; reinforcement; seismic

1、工程概况
本工程为南京某大学的一个学生宿舍区，由多栋宿舍楼和一栋学生活动中心楼组成（见附图1），其合理设计使用年限为50年。本任务书要求设计其中的宿舍楼C楼，采用钢筋混凝土框架结构设计体系，地上六层，场地为Ⅱ类，抗震设防烈度7度，设计地震加速度0.10g。方案三为3跨六层对称结构（6.8m+6.0m+6.8m），每层纵向设计12个3.4m的开间，设计层高为3.3m，房间按6人间布置，卫生间从走廊中分隔。
2、工程地质资料
1）场地土层分布
根据野外钻探及室内土工试验资料综合分析，将场地自地表下25.00米深度范围内土层自上而下分述如下:
第①层:杂填土：黄褐～灰黄色，软～可塑，松散，主要由粉质粘土组成，层厚0.2～2.00m；
第②层：粉质粘土：灰黄～黄褐色，可塑～硬塑，含铁锰结核、灰色粘土团，无摇振反应，刀切面光滑，干强度高，韧性高，层厚0～14.7m；
第③层：卵砾石：灰黄～黄褐色，填充粉质粘土、风化岩屑，中密，卵砾石石英质磨圆度好，含量大于20%，层厚0～2.0m；
第④层：强风化粉质泥岩：棕红色，风化剧烈呈砂土状，受捏易碎，层厚1.0～4.10m；
第⑤层：中风化粉质泥岩：棕红色，为级软岩，遇水易软化，岩心较完整，取芯率>80%质地较硬，该层未钻穿。


目录
第一章  设计资料及要求••••••••••••••••••••••••••••••••••7
1.1设计依据 •••••••••••••••••••••••••••••••••••••••••••7
1.2设计内容及要求••••••••••••••••••••••••••••••••••••••8
第二章  确定计算简图••••••••••••••••••••••••••••••••••••10
2.1梁柱截面尺寸•••••••••••••••••••••••••••••••••••••••11
2.2材料强度等级•••••••••••••••••••••••••••••••••••••••11
2.3计算简图•••••••••••••••••••••••••••••••••••••••••••12
2.4荷载计算 •••••••••••••••••••••••••••••••••••••••••••12
2.5风荷载••••••••••••••••••••••••••••••••••••••••••••••17
2.6地震作用••••••••••••••••••••••••••••••••••••••••••••18
第三章  框架内力计算••••••••••••••••••••••••••••••••••••23
3.1恒载作用下框架内力•••••••••••••••••••••••••••••••••23
3.2活载作用下框架内力•••••••••••••••••••••••••••••••••32
3.3风荷载作用下内力计算•••••••••••••••••••••••••••••••39
3.4地震作用下横向框架内力计算•••••••••••••••••••••••••45
第四章  框架内力组合••••••••••••••••••••••••••••••••••••57
3.1恒载作用下框架内力•••••••••••••••••••••••••••••••••57
3.2活载作用下框架内力•••••••••••••••••••••••••••••••••59
3.3风荷载作用下内力计算•••••••••••••••••••••••••••••••60
3.4地震作用下横向框架内力计算•••••••••••••••••••••••••60
第五章  框架梁柱截面设计••••••••••••••••••••••••••••••••71
3.1恒载作用下框架内力•••••••••••••••••••••••••••••••••72
3.2活载作用下框架内力•••••••••••••••••••••••••••••••••77
3.3风荷载作用下内力计算•••••••••••••••••••••••••••••••80
3.4地震作用下横向框架内力计算•••••••••••••••••••••••••82
第六章  楼梯结构计算设计••••••••••••••••••••••••••••••••84
6.1 梯段计算•••••••••••••••••••••••••••••••••••••••••84
6.2休息平台板1计算••••••••••••••••••••••••••••••••••85
    6.3梯段梁TL1计算•••••••••••••••••••••••••••••••••••86
第七章、现浇楼面板设计••••••••••••••••••••••••••••••••••88
7.1求支座中点最大弯矩•••••••••••••••••••••••••••••••••88
7.2区格（A）•••••••••••••••••••••••••••••••••••••••••• 89
7.3区格（E）•••••••••••••••••••••••••••••••••••••••••••90
7.4区格（C）•••••••••••••••••••••••••••••••••••••••••••90
第八章、基础设计••••••••••••••••••••••••••••••••••••••••93
8.1荷载计算•••••••••••••••••••••••••••••••••••••••••••93
8.2确定基底面积•••••••••••••••••••••••••••••••••••••••93
8.3地基变形验算•••••••••••••••••••••••••••••••••••••••95
8.4基础结构设计•••••••••••••••••••••••••••••••••••••••95
参考文献•••••••••••••••••••••••••••••••••••••••••••••••
致谢•••••••••••••••••••••••••••••••••••••••••••••••••
