南京单层2880平米某公司轻型门式刚架结构厂房设计(含建筑图结构图)(任务书,开题报告,外文翻译,论文计算书36000字,CAD建筑图5张,CAD结构图11张)
 摘要
本设计为轻型门式刚架结构厂房。门式刚架轻型房屋钢结构具有受力简单、传力路径明确、构件制作快捷、便于工厂化加工、施工周期短等特点,因此广泛应用于工业、商业及文化娱乐公共设施等工业与民用建筑中。它在我国有着较为广泛的应用前景。
本次设计主要包括建筑设计,结构设计和造价三部分。
建筑设计部分:厂房为双跨双坡单脊结构,每跨24m,长度为60m,柱距为7.5m。屋面墙体材料为压型钢板。
结构设计部分:用PKPM软件进行刚架主体设计,确定各截面大小。再计算各构件(围护结构)。
造价部分包括主要结构构件工程量清单等工作,并对不同的门式刚架结构布置和结构形式进行技术经济分析。

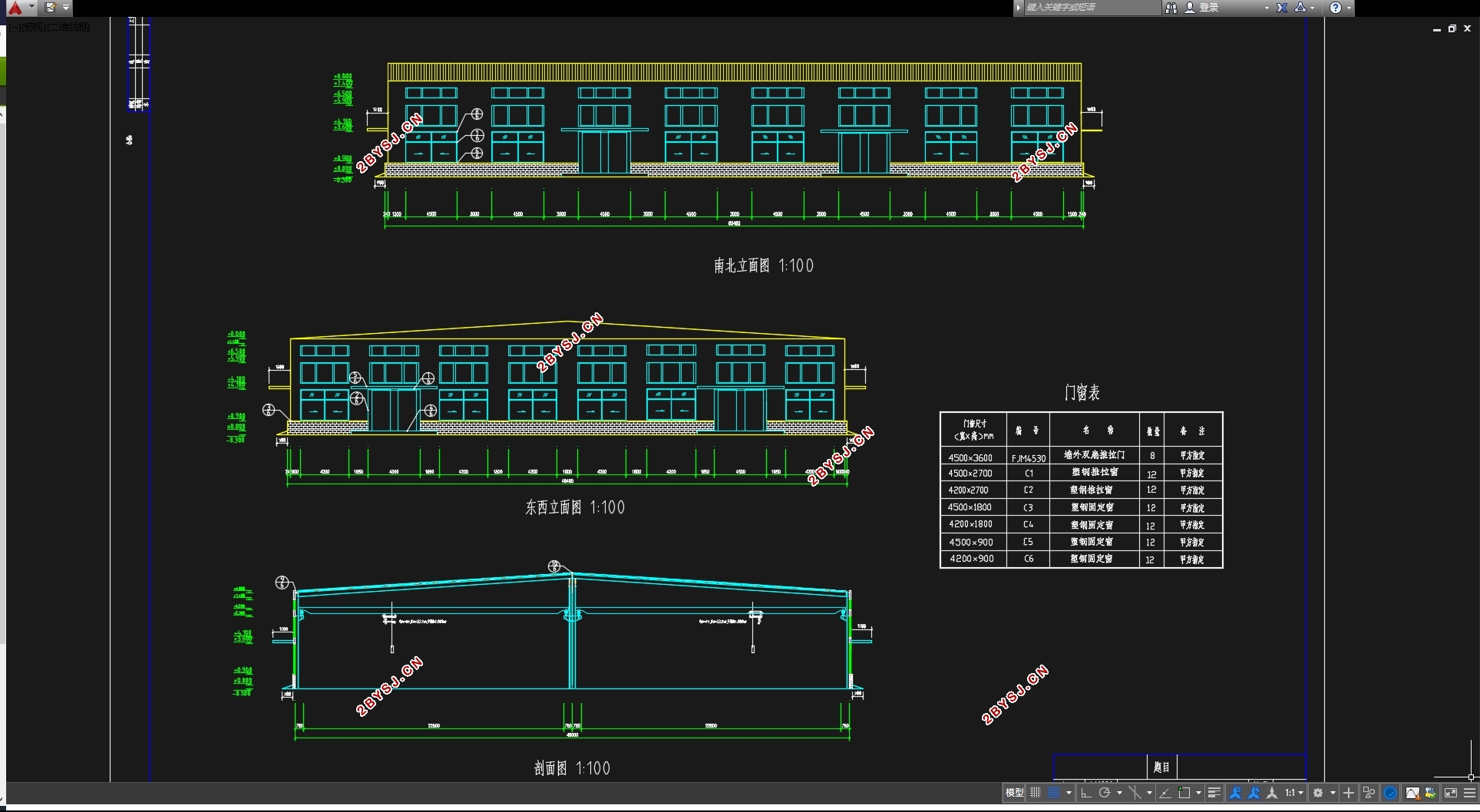

本次设计图纸部分有:施工说明,门窗表,厂房平面图和屋顶平面图,立面剖面及节点详图,刚架施工图,吊车梁施工图,檩条墙梁布置图,支撑布置图,基础平面布置图和柱脚螺栓布置图。
关键词:轻型门式刚架结构,建筑设计,结构设计,工程造价

Abstract
 The design is lightweight steel portal frame plant.Lightweight steel portal
frame houses have many features such as by the simple force, the force transmission path clear, component production fast, easy processing factory,short construction period, etc.It is widely used in industrial and civil buildings industrial and civil buildings, such as industrial, commercial, cultural and recreational public facilities.It has a relatively wide range of applications in China.
      The design specification has three parts including architectural design,structural
 design and construction cost.The total length is 60 m and column spacing is 7.5m.
       Architectural design section:The plant is a double cross gable single ridge
  structure.The span of one across is 24m.Roofing and wall
  materials are pressure plate.
      Structural design section:we use PKPM to design the main frame and
determine the cross-sectional size.And then calculating each component(envelope)
by the size.
   Cost includes the list of main structural members of engineering quantity
  etc and an economic analysis of different portal frame structure layout and structure.
   Part of the design drawings are as follows:general description of
  construction,door and window schedules,plant floor plan and roof plan,elevations,    sections and nodes detailing,frame construction plans, purlins wall beam layout,
  support layout,basic layout and column bolt layout.
  Key Words:  Lightweight portal frame structure, architectural design, structural     design, project cost.

1.1工程概况
1.1.1工程名称:南京某箱包有限公司厂房设计
1.1.2工程地点:南京
1.1.3已确定的设计初步方案:
      本工程两跨双坡单脊单层轻型门式刚架钢结构厂房,每跨跨度24m,刚架间距7.5m,平面轴线尺寸为60m×48m,跨内设置起重量为5t的A4级电动单梁吊车1台。建筑总平面示意图、初步确定的柱网布置、建筑剖面见附图。
1.1.4工程地质资料
1.1.4.1建筑物所在地场地为Ⅱ类场地,无液化土层。地下水位在天然地面下2.5米处,无腐蚀性。
1.1.4.2根据地质钻探,该场地土质较均匀,土层分布情况如下:
① 杂填土,松散,厚度0.2~0.5米。
② 粘土,可塑, ,fk=130kN/m2,厚度0.5~1.1米
③ 粘土,可塑, ,fk=170kN/m2。厚度3.5~5.0米
④ 粉质粘土,可塑, ,fk=120 kN/m2,厚度2.0~3.0米
⑤    粉质粘土夹粉土, ,fk=140 kN/m2,厚度5.0~8.0米
