六层5950平米南通政府办公楼钢筋混凝土框架结构设计(含建筑图结构图)

六层5950平米南通政府办公楼钢筋混凝土框架结构设计(含建筑图结构图)(开题报告,论文计算书19000字,CAD建筑图9张,CAD结构图7张)
摘    要
根据建筑方案图，本工程结构为六层现浇钢筋混凝土多层框架结构，建筑面积约5950m2。抗震设防烈度为6度；设计基本地震加速度值为0.15g，属抗震设计地震分组第二组；框架的抗震等级为二级；采用桩基础，地基基础设计等级丙级；建筑室内外高差500mm，室外标高即为现有自然地面标高。
根据建筑设计和结构承重、抗震方面的要求以及场地地质条件，合理地进行结构选型和结构整体布置，确定各种结构构件的尺寸，选取一榀主要横向结构框架进行结构设计计算，用计算结构力学程序对该榀结构框架进行电算与手算结果进行对比分析；完成楼梯设计和基础设计；用PKPM软件对整栋框架结构进行PKPM电算；绘制出相关建筑和结构施工图。
通过本模拟设计，可使学生综合土木工程专业各课程的知识，了解建筑设计方法，熟悉结构设计与分析过程。
关键词：弯矩；剪力；配筋；抗震
Abstract
According to the construction plans, the six layer structure of cast-in-place reinforced concrete frame structure, construction area of about 5950m2. Seismic fortification intensity is 6 degrees; the basic design of the earthquake acceleration is 0.15g, belonging to the seismic design earthquake group second group; the seismic rating of two; the use of pile foundation, the foundation design grade C; indoor and outdoor height 500mm, outdoor elevation is an existing natural elevation.
According to seismic design and structure bearing, and the requirements of the site geological conditions, the overall layout structure selection and reasonable structure, determine various structural component size, select a main transverse frame structure design, the frame structure of computerized and manual calculation results were compared with calculation of structural force study procedures; complete stair design and basic design; PKPM computerization on the entire frame structure using PKPM software; draw the relevant building and construction drawing.
Through the simulation design, can make comprehensive civil engineering students each course knowledge, design methods to understand the architecture, familiar with the structure design and analysis process.
Keywords: moment; shear; reinforcement; seismic

1.1 工程概况与设计资料
1.1.1 工程概况
本课题为“南通某政府办公楼设计”，建筑功能要求满足政府人员办公、储藏和阅览等，建筑环境清新、安详、明亮。本课题已拟定的建筑长48.4m，宽20.6m，6层3跨，建筑面积5950㎡。底层层高4.8m，其余各层层高均为3.2m。采用钢筋混凝土框架结构，其特点是由梁、柱承受竖向和水平荷载，墙体起维护作用，且平面布置灵活，可提供较大的使用空间，也可构成丰富多变的立面造型，但一般不宜用于过高的建筑，现浇框架结构适用最大高度见表1-1。
           现浇钢筋混凝土房屋适用的最大高度(m)         表1-1
结构体系设防烈度678（0.2g）8（0.3g）9框架结构6050403524根据建筑设计方案，该工程采用钢筋混凝土浇筑的框架结构。
1.1.2 设计资料
  1、气象资料
（1）基本风压值： =0.45 kN/m2
（2）基本雪压值： =0.25 kN/m2
  2、地质资料
 (1)经勘察查明，根据地层的沉积特点和物理力学特性自上而下共可划分为3层，各土层描述如下：
   ①层：素填土，灰褐色，主要成分为粉质粘土。该层土场地普遍分布，约0.5m厚。
   ②层：中密卵石。该层土场地普遍分布，约5.2m厚。
   ③层：密卵石，该层土本次钻探未钻穿。

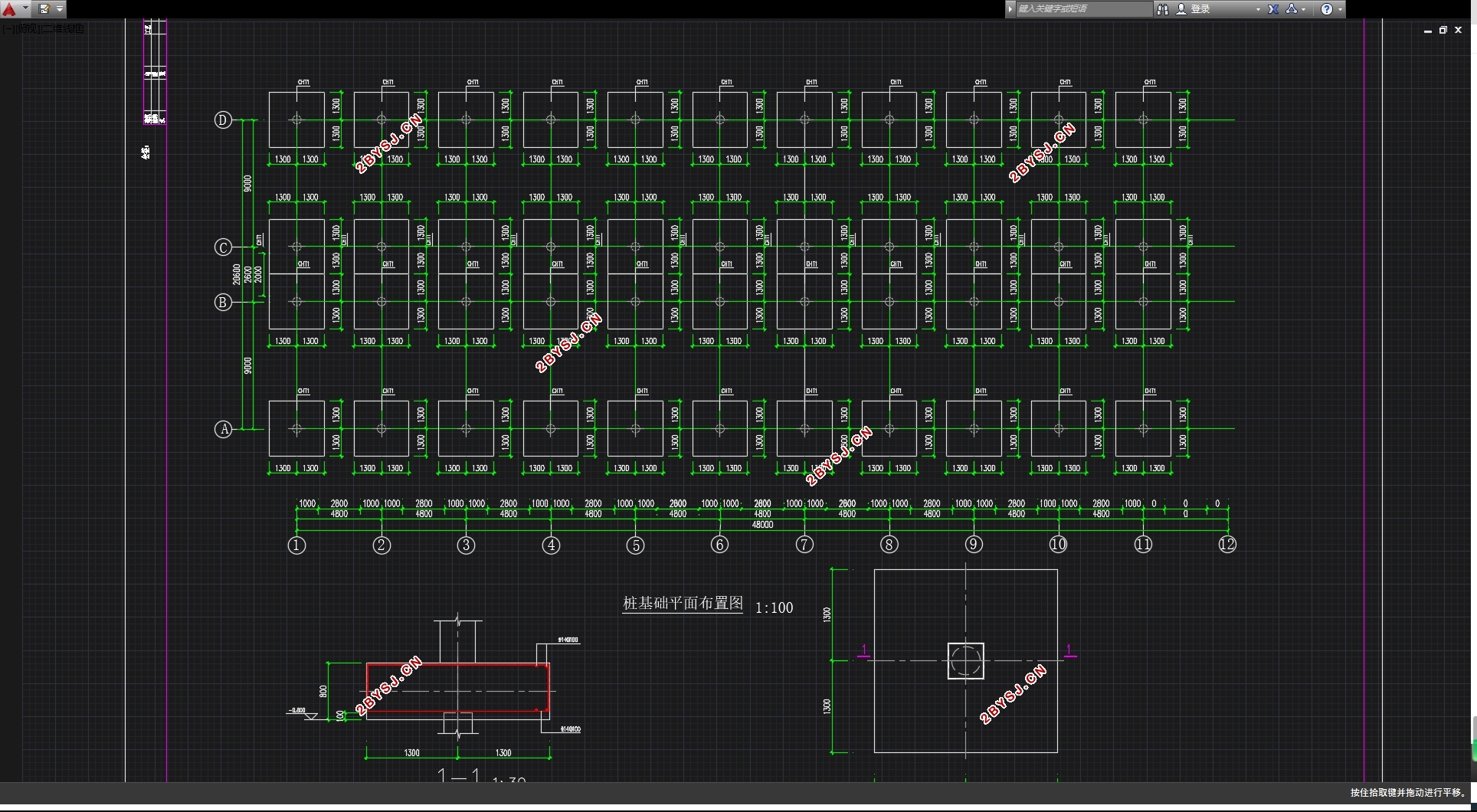

 (2)基础型式及持力层：本工程采用桩基础；基础持力层位于第3层密卵石，地基承载力特征值 Fak=260KPa
 (3)本工程地下水埋深为10米左右，地下水对钢筋混凝土结构不具侵蚀性。
 (4) 建筑场地类别:Ⅱ类（特征周期0.45s）。
  3、抗震
抗震设防烈度为6度，设计基本地震加速度为0.05g，属抗震设计地震分组第二组，建筑场地类别为Ⅱ类（特征周期0.45s）。


目  录
摘要...........................................................................................................................1
ABSTRACT..............................................................................................................2
第一章  结构选型与布置.......................................................................................1
第二章  确定计算简图...........................................................................................3
      2.1确定计算简图.........................................................................................3
      2.2梁、柱截面尺寸.....................................................................................3
      2.3材料强度等级.........................................................................................3
      2.4荷载计算.................................................................................................4
第三章  框架内力计算..........................................................................................12
      3.1恒载作用下的框架内力........................................................................12
      3.2活载作用下的框架内力........................................................................20
      3.3风荷载作用下内力计算........................................................................25
      3.4地震作用下横向框架的内力计算........................................................28
第四章  框架内力组合..........................................................................................37
第五章  框架梁柱截面设计..................................................................................44
第六章  楼梯结构计算设计..................................................................................58
      6.1梯段板计算............................................................................................58
      6.2休息平台板计算....................................................................................59
第七章  现浇楼面板设计......................................................................................61
      7.1跨中最大弯矩........................................................................................61
      7.2求支座中点最大弯矩............................................................................61
      7.3A区域.....................................................................................................62
      7.4E区域......................................................................................................63
第八章  基础设计..................................................................................................66
      8.1荷载计算................................................................................................66
      8.2选择桩端持力层、承台埋深................................................................66
      8.3确定单桩极限承载力标准值................................................................67
      8.4确定桩数和承台尺寸............................................................................68
      8.5桩顶作用效用验算................................................................................68
      8.6桩基础沉降验算....................................................................................68
      8.7桩身结构设计计算................................................................................70
      8.8承台设计计算........................................................................................71
第九章  电算结果..................................................................................................74
结束语......................................................................................................................76
参考文献..................................................................................................................77
致谢..........................................................................................................................79
