十一层15000平米南京某公司研发楼结构设计(含建筑图结构图)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

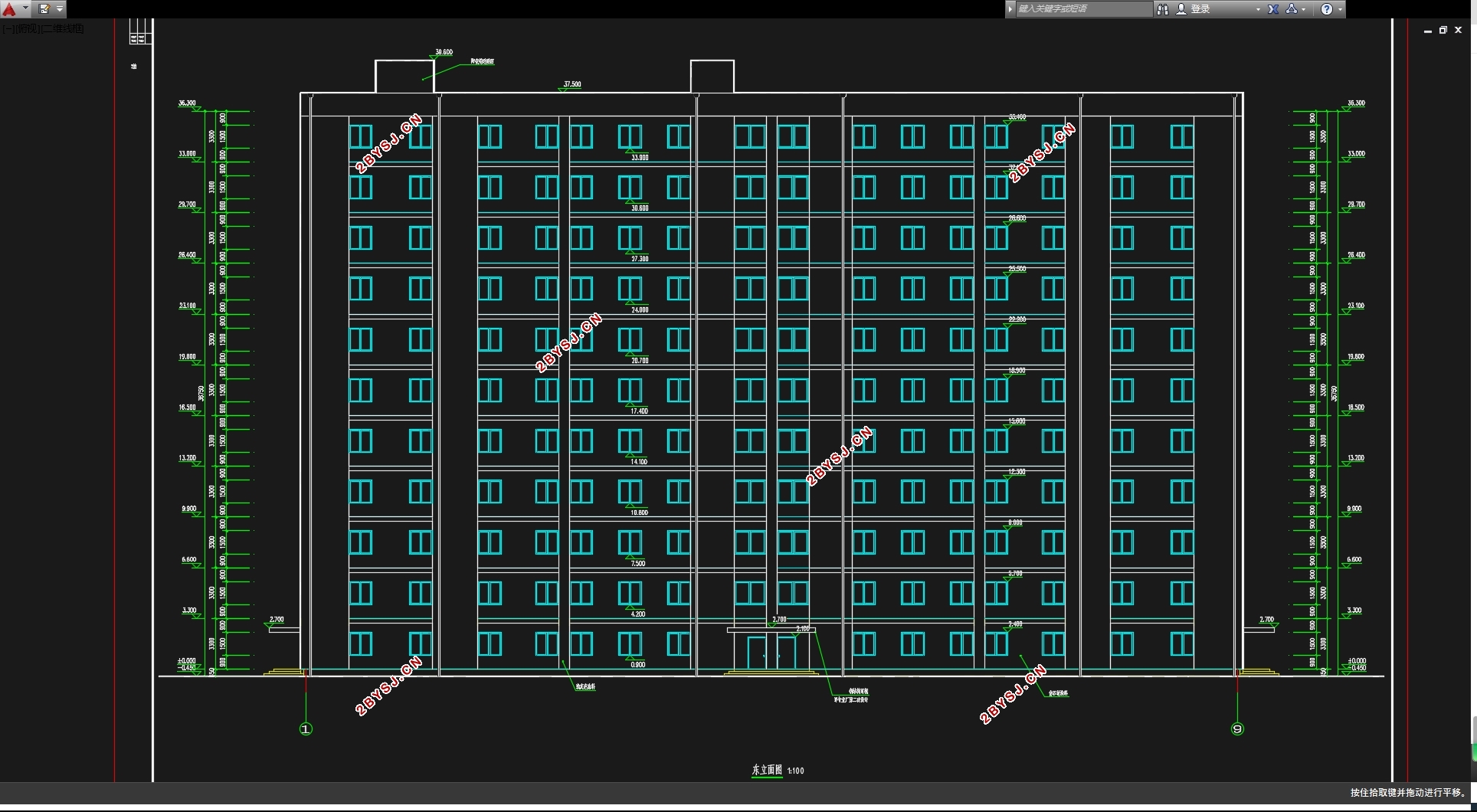

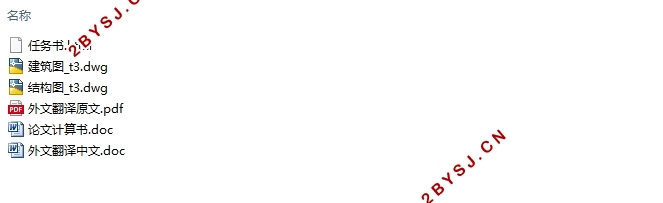

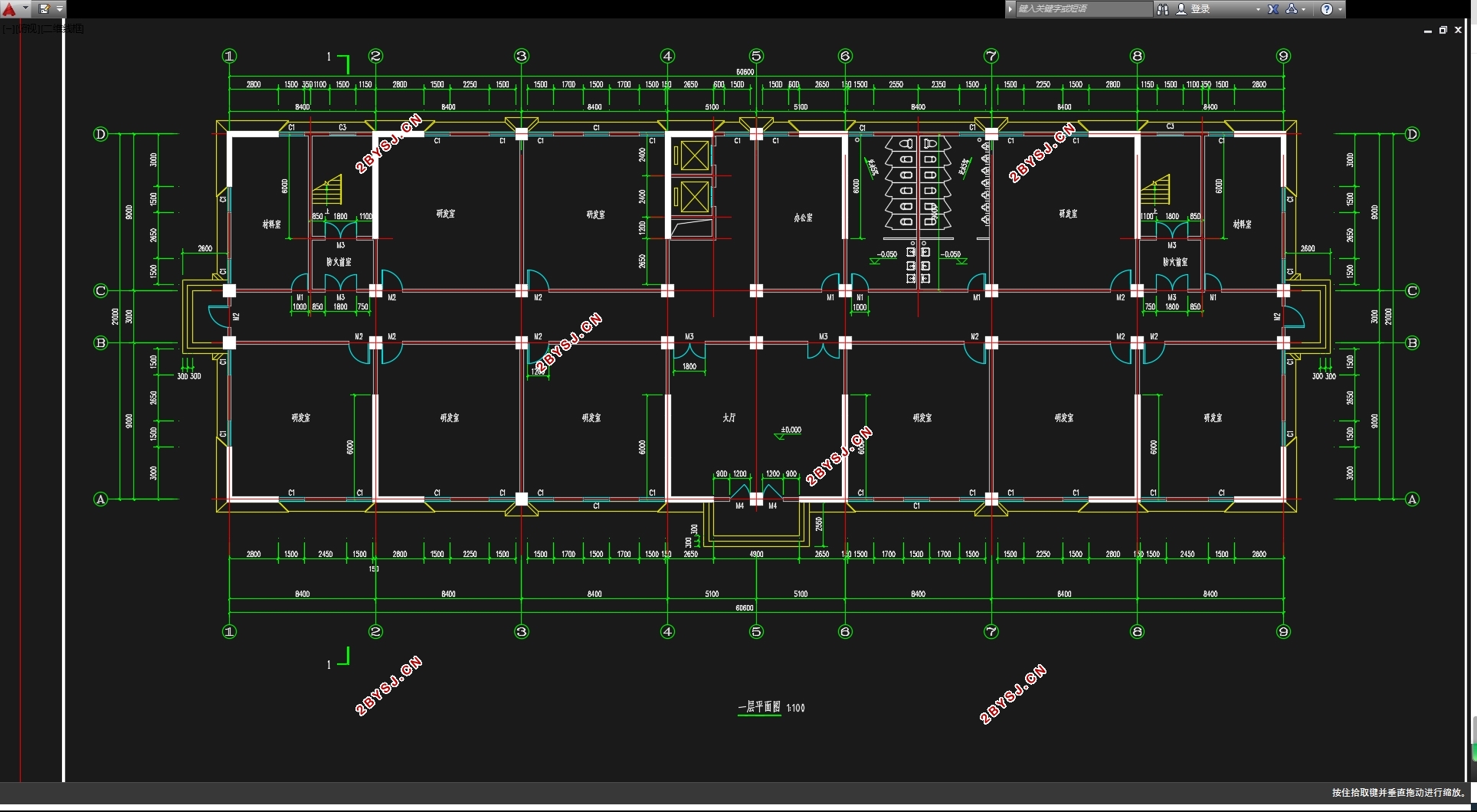

十一层15000平米南京某公司研发楼结构设计(含建筑图结构图)(任务书,外文翻译,论文计算书16000字,CAD建筑图9张,CAD结构图12张)
摘要
本工程为南京材料有限公司2#研发楼(方案C),11层,工程所在地南京市,当地抗震设防烈度为7度。设计过程中,综合考虑了经济指标和施工技术方面要求,按照建筑设计、结构设计的顺序进行。建筑设计,在保证满足使用功能要求的前提下,考虑城市景观和周边的环境特点、防火等级要求,进行建筑平面、立面设计。建筑设计达到适度水准。结构设计依据现行有关规范进行,主要包括结构选型及布置、确定计算单元及计算简图、荷载计算、内力计算与组合、构件设计、楼梯设计、基础设计等内容。本工程采用框架剪力墙结构体系,选择了有代表性的一榀框架进行计算。对于竖向荷载作用下的内力采用分层法计算,水平荷载作用下的内力采用D值法计算。
最后,根据计算结果,按照相应的构造要求,绘制了结构施工图。
关键词:建筑设计  结构设计  基础设计

Abstract
        This works for the city of Nanjing Kuoren membrane material Co. Ltd. high-rise research and development building, eleven layer, the main frame shear wall structure. The project is located in Nanjing City, the local seismic fortification intensity is 7 degrees. In the design process, considering the requirements of economic indicators and construction technology, in accordance with the architectural design, structural design of order.Architectural design, to meet the functional requirements of the environment, considering characteristics of city, and the surrounding landscape fire rating requirements, building plane, elevation design. Architectural design to achieve a moderate level. Structure design on the basis of the existing norms, including the structure selection and arrangement, calculation unit and a calculation diagram, load calculation, internal force calculation and combination, component design, stair design, foundation design etc.. Frame shear wall structure system was adopted in the project, select a representative frame is calculated, and the internal force calculation of shear wall. For the vertical load of the internal forces using hierarchical method to calculate the internal force, under the action of horizontal forces is calculated using D values.
Finally, according to the calculation results, according to the corresponding construction requirements, rendering the structure construction drawing.
Keywords: Architectural design  structural design   foundation design

1.1  工程概况
该工程为11层研发楼,钢筋混凝土框架-剪力墙结构,主体高度36.3m。建筑设计使用年限50年,建筑结构安全等级二级, ,环境类别为一类,结构抗震等级为框架三级,抗震墙二级,建筑抗震设防类别为丙类,抗震设防烈度为7度,设计基本地震加速度值为0.10g,场地类别Ⅱ类,设计地震分组为第一组,基本风压为 ,工程地质条件见勘察报告。
本高层旅馆根据设计要求及各方面影响因素,地上11层,无地下室。第1层大厅、办公室,二层以上均会议室和办公室,因上部水管可通过底部吊顶解决,还考虑到需用底部剪力法计算地震力,要建筑高度不超过40m,因此本建筑未设设备层。
防火设计:划分防火分区,按防火间距设置消防楼梯,消防楼梯均设置成封闭楼梯,楼梯宽度及出口宽度均按规范要求设置。疏散口处应有一定的缓冲地带;设电梯2部,其中一个为消防电梯。
防潮、保温设计:采用SBS防水卷材作防水层,上铺预制钢筋混凝土板保护层,上人屋面。楼层采用细石混凝土与防水材料结合使用法。
该工程就体现了建筑生态学的理念。该建筑为了节约能耗,减少对自然环境的破坏,尽量强调自然采光,是天然光成为主要的光线来源,走廊及楼道的灯均具有自动控制装置,由此可节约大量电能。尽量组织自然通风,窗户均能开启,门、窗尽量对齐,采用对流风进行自然通风,为了减少对环境的不利影响,整栋大楼的盥洗室采用相对集中的方式。
该楼每层均为3.3米,屋面上设顶层梯间及电梯机房,其层高为3.3m,屋顶排水用女儿墙,墙高1.2m。剪力墙无洞口,外围护墙墙厚200mm,选用加气混凝土砌块,内隔墙厚200mm,材料同外墙,无地下室。


十一层15000平米南京某公司研发楼结构设计(含建筑图结构图)
十一层15000平米南京某公司研发楼结构设计(含建筑图结构图)
十一层15000平米南京某公司研发楼结构设计(含建筑图结构图)
十一层15000平米南京某公司研发楼结构设计(含建筑图结构图)
十一层15000平米南京某公司研发楼结构设计(含建筑图结构图)
十一层15000平米南京某公司研发楼结构设计(含建筑图结构图)
十一层15000平米南京某公司研发楼结构设计(含建筑图结构图)
十一层15000平米南京某公司研发楼结构设计(含建筑图结构图)


目录
1  工程概况及建筑方案    1
1.1  工程概况    1
1.2  建筑方案设计依据    2
2  结构布置和初选构件截面尺寸    6
2.1 柱截面尺寸    6
2.2 梁板截面尺寸    6
2.3 剪力墙数量的确定    6
3  框架几何特征及刚度计算    8
3.1 基本资料    8
3.2 线刚度计算    8
4  剪力墙几何特征及刚度计算    9
4.1  剪力墙构件几何特征值计算    9
4.2 结构刚度特征值计算    10
5  横向地震力计算    11
5.1  计算简图    11
5.2  各层结构重力荷载代表值计算    11
5.3  地震力计算    13
6  风荷载计算    14
7  框架剪力墙协同工作计算    15
7.1  不同荷载类型下框架内力值    15
7.2  计算模型:    16
7.3  楼层位移计算    16
7.4  总框架内力计算    17
8  水平地震力作用下框架内力计算    19
8.1  地震作用下柱剪力计算    19
8.2  梁柱内力计算    20
9  竖向荷载作用下框架内力计算    22
9.1  1~10层荷载计算    22
9.2  屋面荷载计算    24
9.3  框架内力计算    25
10  内力组合    34
10.1  梁内力组合    34
10.2  柱内力组合    37
11  框架梁截面设计    42
11.1  梁抗弯配筋    42
11.2梁抗剪配筋    45
12  框架柱截面设计    46
12.1  柱轴压比验算    46
12.2  柱抗弯配筋    46
12.3  柱抗剪配筋    49
13  标准层楼板设计    55
13.1  BC跨板的计算:    55
13.2  ①~③轴线板的计算:    56
13.3  ①~②跨板的计算:    57
13.4  CD跨板的计算:    58
14  楼梯设计    59
14.1  梯板设计    59
14.2  梯梁设计    61
15  基础设计    64
15.1  桩顶荷载设计值计算    65
15.2  承台计算和配筋    66
16  PKPM电算数据对照分析    70
16.1 总信息对比    70
16.2  周期及平动系数    73
16.3  层间位移    74
16.4  内力与配筋对比    76
结论    77
致谢    78
参考文献    79
