六层4860平米南京六合区某职校宿舍楼设计(含建筑图结构图)

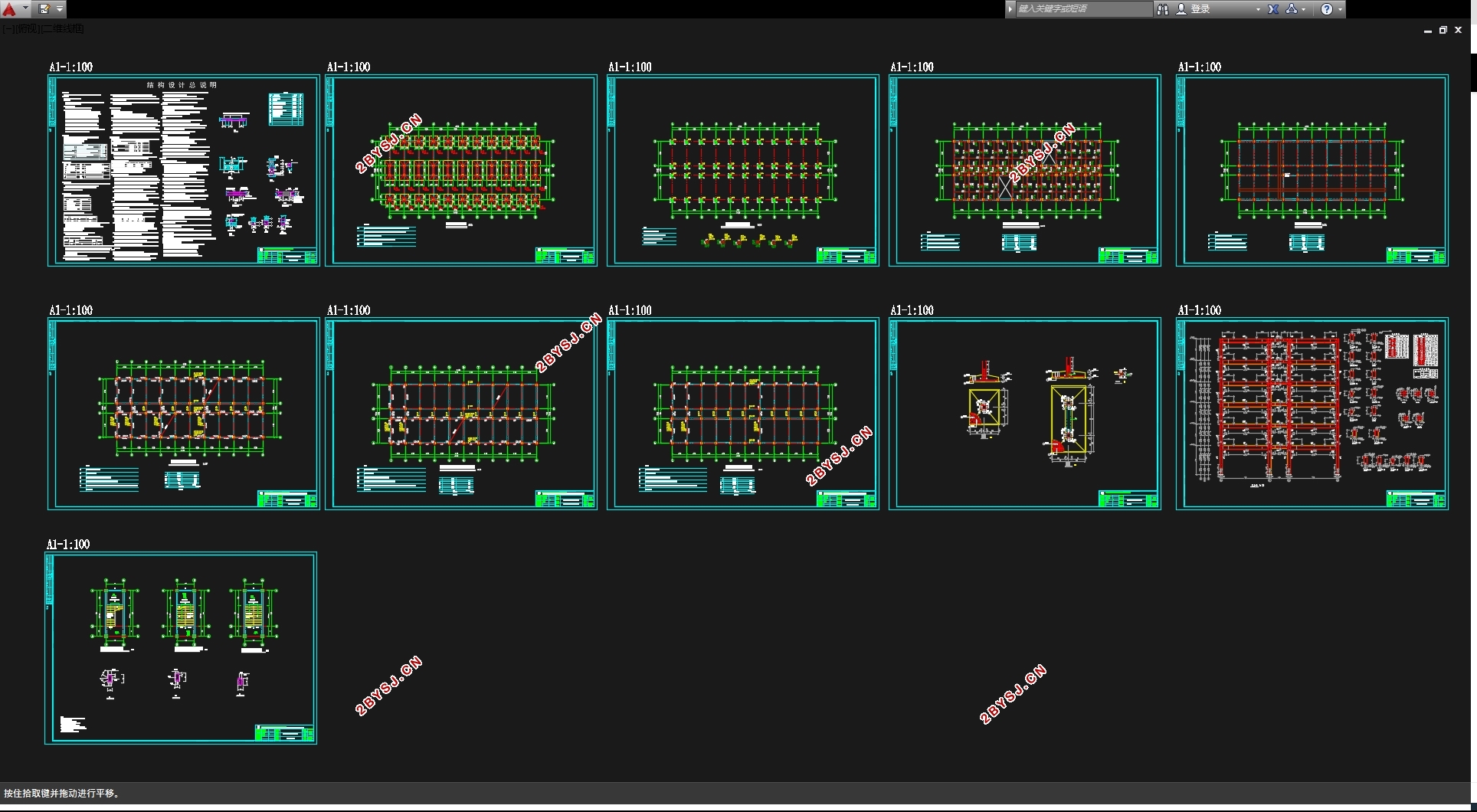

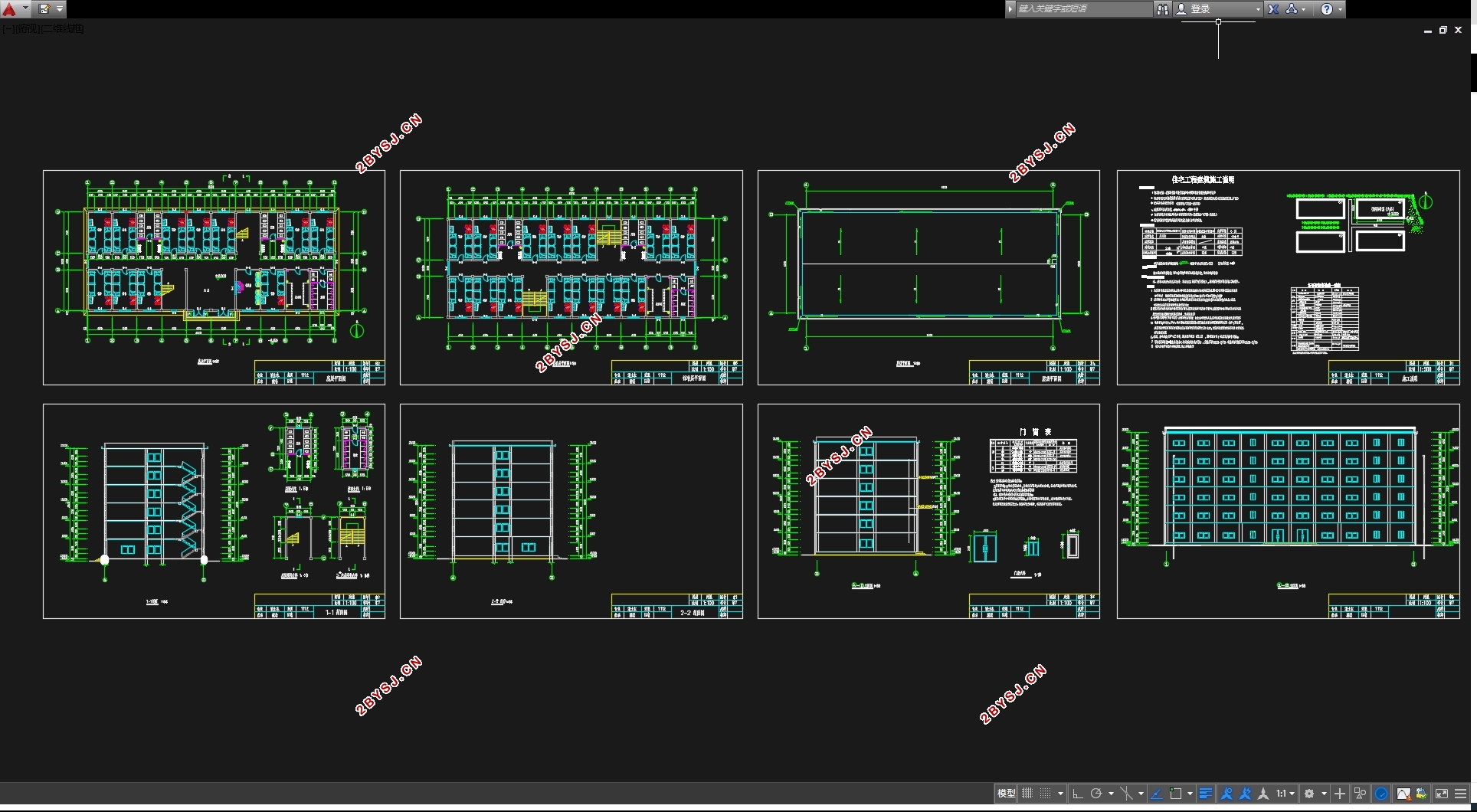

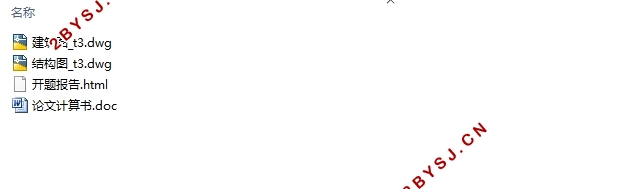

六层4860平米南京六合区某职校宿舍楼设计(含建筑图结构图)(开题报告,论文计算书17000字,CAD建筑图8张,CAD结构图10张)
摘  要
本工程为南京市六合区职校1#宿舍楼, 位于南京市六合区。
该公寓楼楼主体结构采用钢筋混凝土现浇框架结构，横向3跨，中间跨跨度3m。房屋总高约22.8m，共6层，各层层高均为3.3米，建筑场地约45m *18m，抗震设防烈度为7度，设计基本地震加速度值为0.10g。建筑立面规整，采用白色瓷砖装饰外墙，女儿墙实心砖砌筑，除正门为玻璃门外，其余均采用实木门，窗为塑钢窗。
本设计主要包括建筑设计和结构设计两部分。建筑设计，包括平面定位图设计、平面设计、立面设计、剖面设计。结构设计，框架结构设计主要包括：结构选型，梁、柱、墙等构件尺寸的确定，重力荷载计算、横向水平作用下框架结构的内力和侧移计算、纵向地震作用计算、水平地震作用下横向框架内力分析、竖向荷载作用下横向框架的内力分析、内力组合、截面设计、基础设计。其中,基础设计又包括基础选型、基础平面布置、地基计算等。
在设计中,认真贯彻了“适用、安全、经济、美观”的设计原则，进一步掌握了建筑与结构设计全过程、基本方法和步骤。
关键词：框架结构; 结构计算; 钢筋混凝土；内力分析

本工程横向框架计算单元取图虚线斜线部分所示范围，框架的计算简图假定底层柱下端固定于基础。根据任务书给出该工程场地类型为Ⅱ类，地质条件较好，初步确定本工程采用柱下独立基础，挖去所有杂填土，基础置于第二层粉质粘土层上，基底标高为设计相对标高-3m。柱子高度为h1=3.3+1.8-0.6=4.5m（初步假设基础高度为0.6m），二~六层柱高为：h2~h6=3.3m。柱节点刚接，横梁的计算跨度取柱中心至中心间距离，三跨分别为：l=7500mm、3000mm、7500mm。


目  录
摘要••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••3
第一章  设计资料及要求••••••••••••••••••••••••••••••••••••••••••••••4
     1.1工程概况•••••••••••••••••••••••••••••••••••••••••••••••••4
        1.2其他设计条件•••••••••••••••••••••••••••••••••••••••••••••4
第二章  确定计算简图••••••••••••••••••••••••••••••••••••••••••••••••5
2.1结构平面布置图•••••••••••••••••••••••••••••••••••••••••••5
     2.2梁截面初选•••••••••••••••••••••••••••••••••••••••••••••••5
     2.3柱截面初选•••••••••••••••••••••••••••••••••••••••••••••••5
     2.4结构计算简图•••••••••••••••••••••••••••••••••••••••••••••6
第三章  框架荷载计算••••••••••••••••••••••••••••••••••••••••••••••••6
     3.1恒载计算•••••••••••••••••••••••••••••••••••••••••••••••••6
     3.2活载计算•••••••••••••••••••••••••••••••••••••••••••••••••8
     3.3风荷载计算•••••••••••••••••••••••••••••••••••••••••••••••10
第四章  结构框架内力计算•••••••••••••••••••••••••••••••••••••••••••••••14
     4.1恒载作用下的内力计算••••••••••••••••••••••••••••••••••••14
     4.2活载作用下的内力计算••••••••••••••••••••••••••••••••••••24
     4.3风荷载作用下的内力计算••••••••••••••••••••••••••••••••••32
     4.4地震作用下横向框架内力计算••••••••••••••••••••••••••••••36
第五章  框架内力组合•••••••••••••••••••••••••••••••••••••••••••••••46
第六章  框架梁柱截面设计•••••••••••••••••••••••••••••••••••••••••••52
第七章  楼梯结构计算设计•••••••••••••••••••••••••••••••••••••••••••63
     7.1梯段计算••••••••••••••••••••••••••••••••••••••••••••••••64
     7.2休息平台板计算••••••••••••••••••••••••••••••••••••••••••65
     7.3梯段梁TL1计算••••••••••••••••••••••••••••••••••••••••••66
第八章  现浇楼面板设计•••••••••••••••••••••••••••••••••••••••••••••70
     8.1求支座中点最大弯矩••••••••••••••••••••••••••••••••••••••72
        8.2办公区格（A）••••••••••••••••••••••••••••••••••••••••••••75
     8.3走廊区格（c）••••••••••••••••••••••••••••••••••••••••••••78
第九章  基础设计•••••••••••••••••••••••••••••••••••••••••••••••••••83
     9.1荷载计算••••••••••••••••••••••••••••••••••••••••••••••••83
     9.2确定基底面积••••••••••••••••••••••••••••••••••••••••••••84
     9.3抗震验算••••••••••••••••••••••••••••••••••••••••••••86
     9.4地基变形验算••••••••••••••••••••••••••••••••••••••••••••87
     9.5基础结构设计••••••••••••••••••••••••••••••••••••••••••••89
参考文献•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••91
