五层2500平米南京某中学图书综合楼设计(含建筑结构图,施工组织)

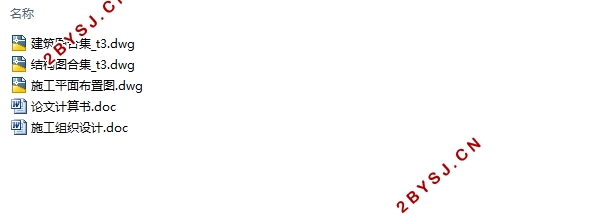

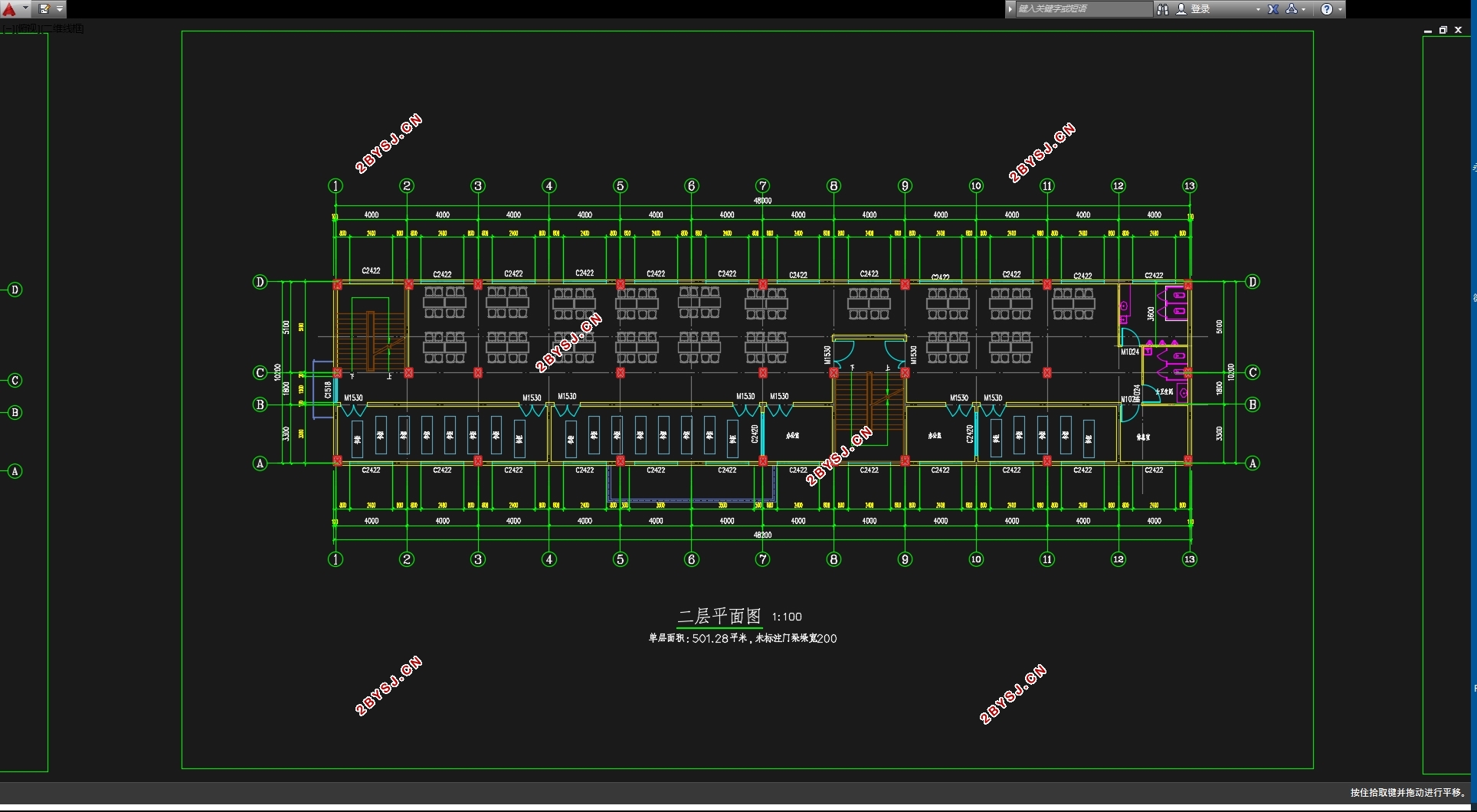

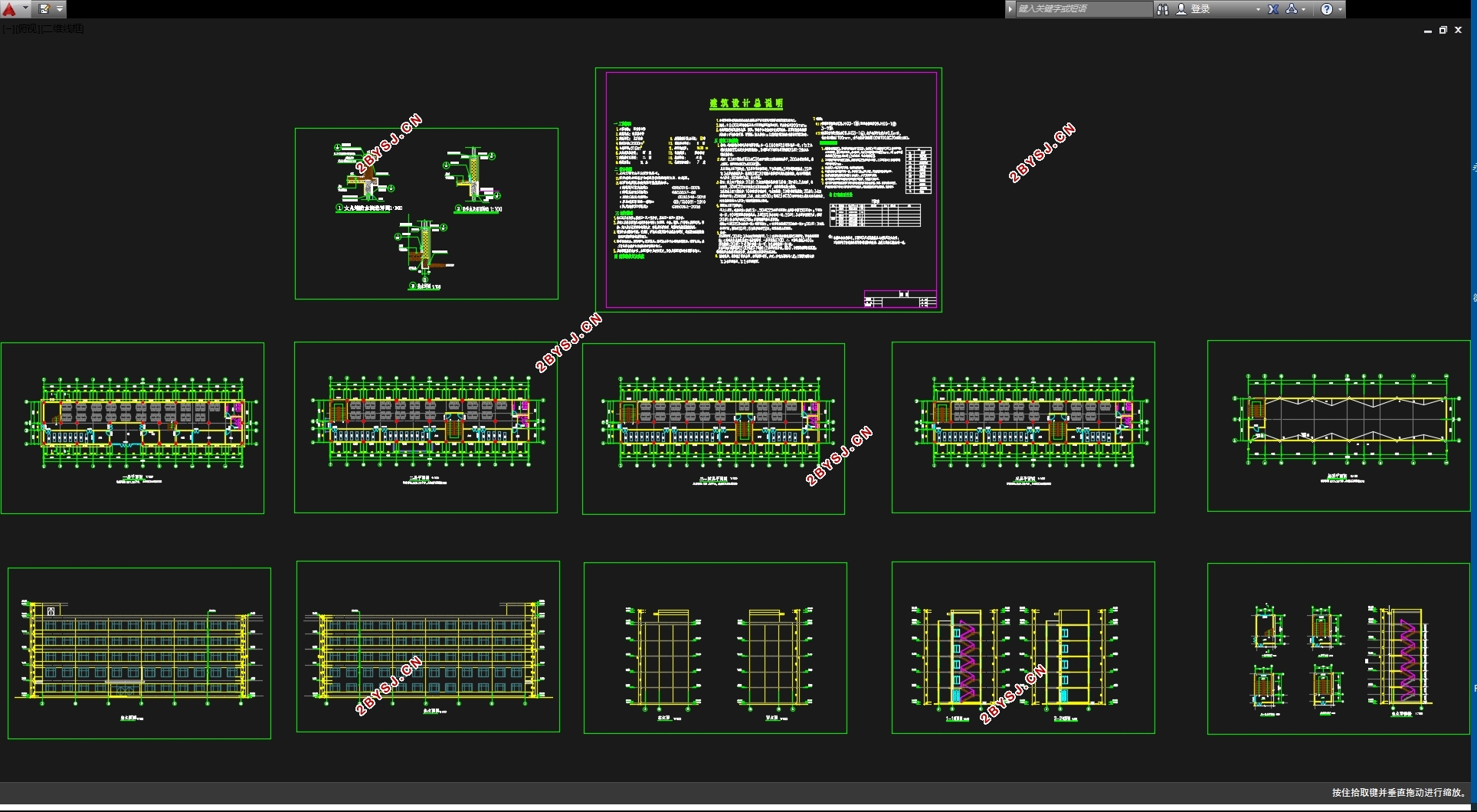

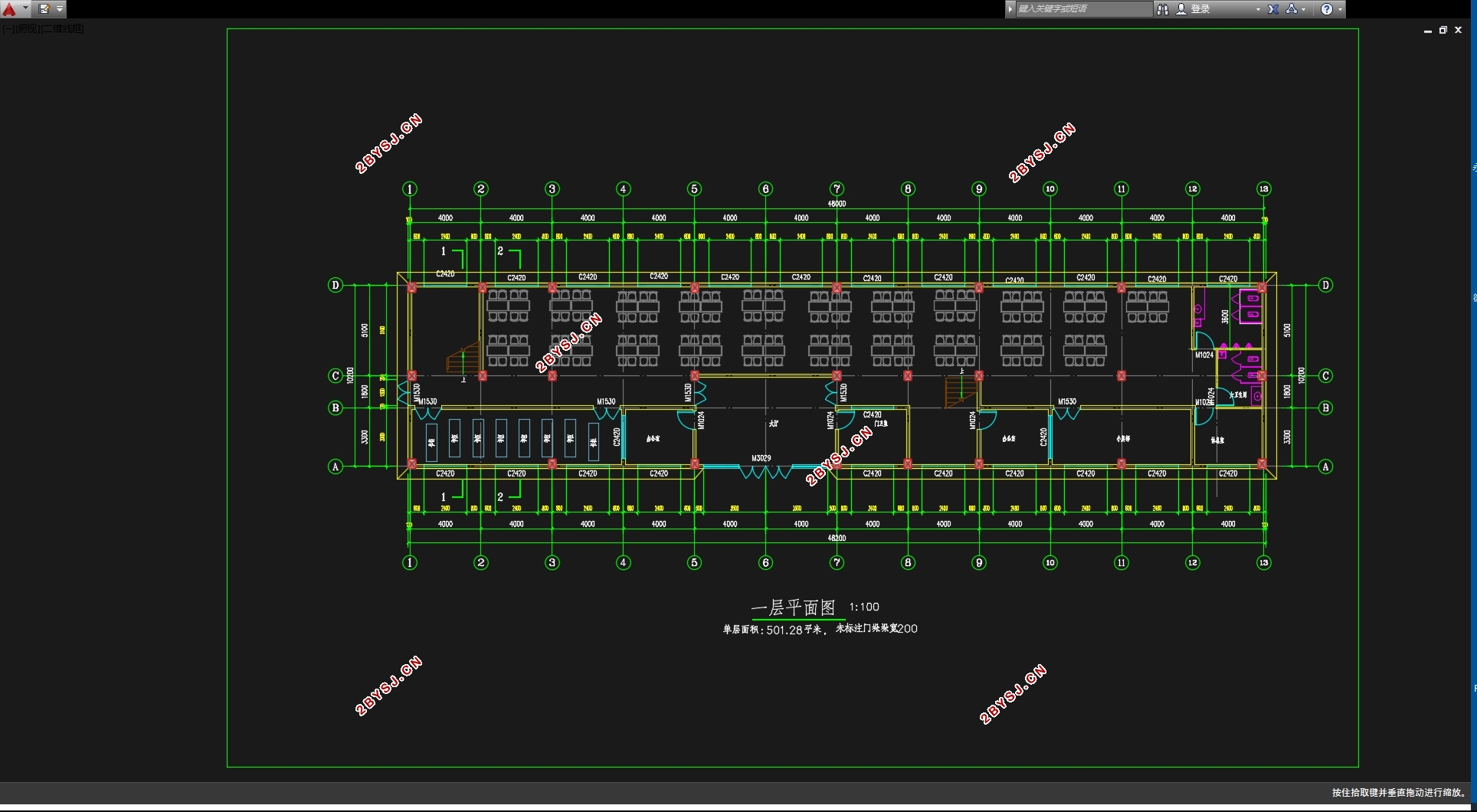

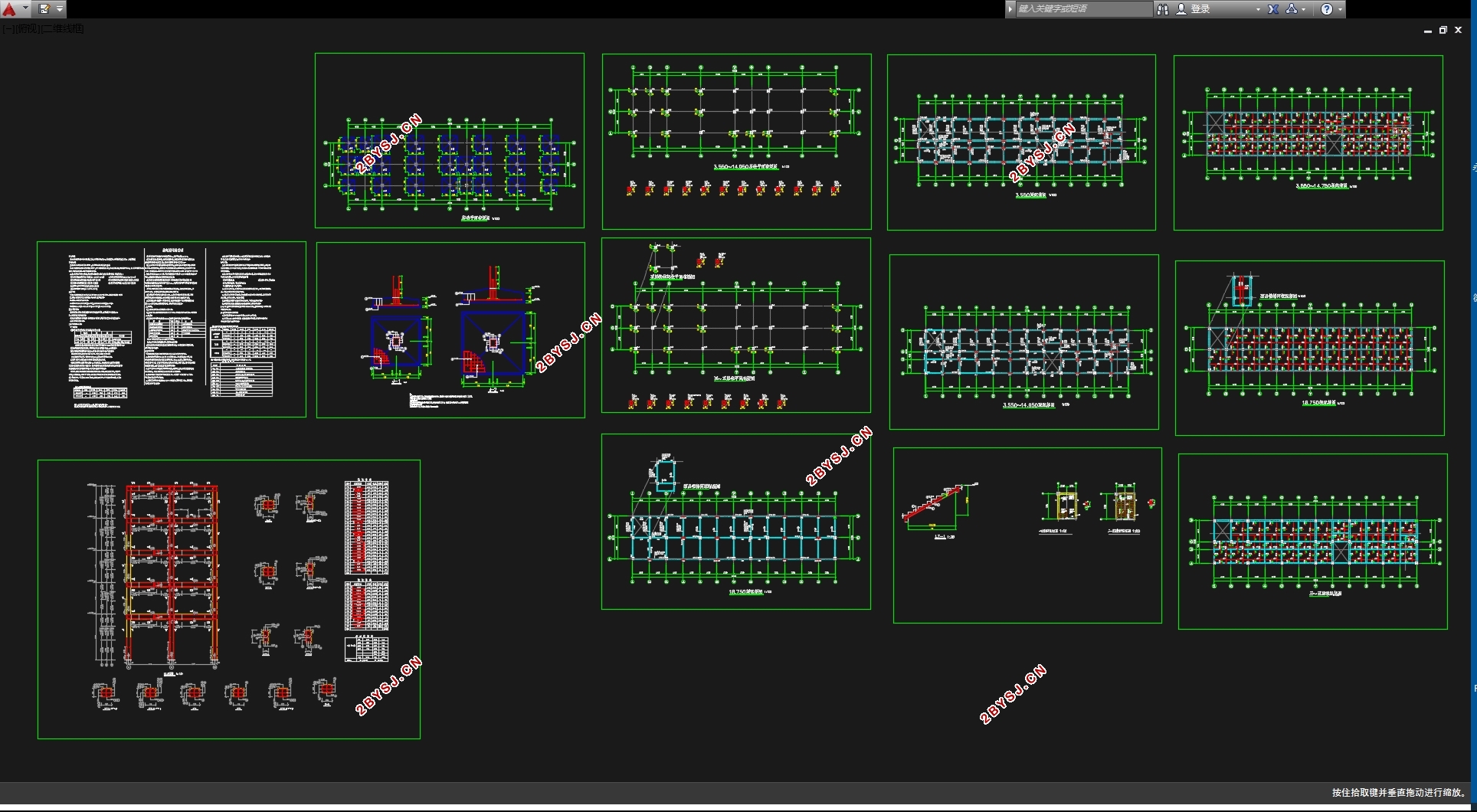

五层2500平米南京某中学图书综合楼设计(含建筑结构图,施工组织)(论文计算书15000字,施工组织设计20000字,CAD建筑图12张,CAD结构图12张)
摘  要
本工程为南京某中学图书综合楼（方案一）， 其合理设计使用年限为50年。本任务书，采用钢筋混凝土框架结构设计体系，地上五层，场地为Ⅱ类，抗震设防烈度7度，设计地震加速度0.10g。采用方案一为2跨五层结构(3.3m+6.9m），建筑面积为2500m²，图书馆结构选用较大开间；设计层高底层为3.6m，二层至五层为3.8m。在进行荷载计算和构件截面估算后，选取一榀框架进行计算，用迭代法算出内力，并对活荷载进行满跨作用下的弯矩计算和最不利内力进行分析，通过底部剪力法求出地震荷载。本方案基础形式采用桩基础.方案一设计基本按照设计要求规范，具有一定的理论依据和可行性。
关键词：
框架结构    内力分析   抗震等级     混凝土强度     荷载效应

Abstract
This project is a middle school library in Nanjing (plan one), its reasonable design useful life of 50 years.This specification, adopts the design of reinforced concrete frame structure system, the fifth floor of the ground venue for Ⅱ class, seismic fortification intensity of 7, 0.10 g design earthquake acceleration.A scheme for the two span five layer structure 3.3m+6.9m, construction area of 2500m of it, the structure of library use larger standard width of a room; design height of the first storey is 3.6m, the second layer to five layers as 3.8m.After the load calculation and the estimated component section, select a cross to calculate, use iterative method to calculate the internal force, and the live load are full cross under the action of bending moment and the most adverse internal force analysis, through the bottom shear method and seismic load. This plan forms the basis of pile foundation. Design a basic design requirements in accordance with the specifications, has a certain theoretical basis and feasibility.
Keyword:
     framework structure    Internal force analysis   seismic grade   concrete strength   loading effect

1、工程概况
工程地点位于江苏省南京市，为某中学图书综合楼（方案1），结构体系采用多层钢筋混凝土框架结构。结构为2跨5层钢筋混凝土框架，轴线距离长48m（6*8），宽10.2m（3.3+6.9），层高：底层3.6m，2-5层分别为3.8m，建筑面积约2500m2。Ⅱ类场地。基本风压0.4kN/m2，B类粗糙度，基本雪压0.65 kN/m2。本工程建筑结构的安全等级为二级。设计使用年限为50年。本工程抗震设防烈度为七度，丙类建筑，设计基本地震加速度值为0.10g，设计地震分组为第一组。
2、工程地质资料
本工程场地土分布较为均匀，场地类别为Ⅱ类。第①层:杂填土：层厚约2.1m；第②层为粉质粘土，层厚约15.3m，fak=275kPa；第③层为，层厚0～1.95m，fak=330kPa；第④层为强风化粉质泥岩，层厚1.0～6.12m，fak=380kPa；第⑤层为中风化粉质泥岩，未钻穿，fak=1880kPa。地下水位埋深为3.2～5.8m，年变幅约2.6m。地下水无侵蚀性。
3、施工技术条件
本工程由大型建筑工程公司承建，设备齐全，技术良好。水、电供应由建设单位保证。
4、材料供应
三材及一般材料能按计划及时供应。


目    录
一   设计概况    1
1.1工程概况    1
1.2结构布置    1
二  确定计算简图    3
2.1确定计算简图    3
2.2构件材料选择    4
2.3构件截面尺寸估算    5
2.4荷载计算    5
三  框架内力计算    17
3.1恒载作用内力计算    17
3.2活载作用内力计算    26
3.3风荷载作用位移，内力    30
3.4地震荷载作用    36
四  框架内力组合    42
4.1弯矩调幅    42
4.2荷载组合    43
五  框架梁柱截面设计    52
5.1框架梁配筋计算    52
5.2框架柱配筋计算    124
六  楼梯结构计算设计    76
6.1梯段板计算    77
6.2休息平台板计算    78
6.3梯段梁计算    79
七  现浇楼面板设计    80
7.1弯矩计算    81
7.2 ①区格计算    81
7.2 ②区格计算    82
7.2 ③区格计算    83
八  基础设计    85
致谢    88
参考文献    89


施工组织目录
第一章 工程概况及工程特点    1
1.1 工程概况    1
1.2 工程特点    4
第二章 施工部署    5
2.1 指导方针    5
2.2 组织部署    7
2.3 施工协调管理    7
2.4 质量及工期目标    7
2.4.1 质量目标    7
2.4.2 工期目标    8
2.5 先进工艺及新技术措施    8
2.6 主要技术经济指标    9
2.6.1 优良工程率    9
2.6.2 劳动生产率指标    9
2.6.3 安全指标    9
2.6.4 机械设备完好率和利用率    9
第三章 施工进度计划 （见附图）    9
第四章 施工准备及资源配置计划    9
4.1项目管理    9
4.2施工准备    10
第五章 施工方案    12
5.1 土方开挖工程    12
       5.1.1 土方开挖及基础施工进度计划    12
       5.1.2 施工人员及设备    13
5.2 钢筋工程    13
5.3 模板工程    16
5.4混凝土工程    24
5.5 砌体工程    27
  5.6 装饰工程    29
  5.7 门窗安装工程    31
5.8屋面工程    32
第六章 施工总平面布置（见附图）    35
第七章 工程投入的主要施工机械设备计划    35
7.1 主体施工阶段    35
7.2 装饰装修阶段    36
第八章 劳动力配备计划    37
  8.1 劳动力计划表    37
第9章 安全施工措施    39
  9.1 建立安全保证体系    39
9.2 安全管理措施    40
第十章 施工技术措施    42
 10.1 组织措施    42
 10.2 物资措施    43
 10.3 劳动力措施    43
 10.4技术措施    44
 10.5经济奖励措施    44
 10.6 雨季施工质量保证措施    44
