全长13.940km安大公路三标段施工图设计(含CAD图)

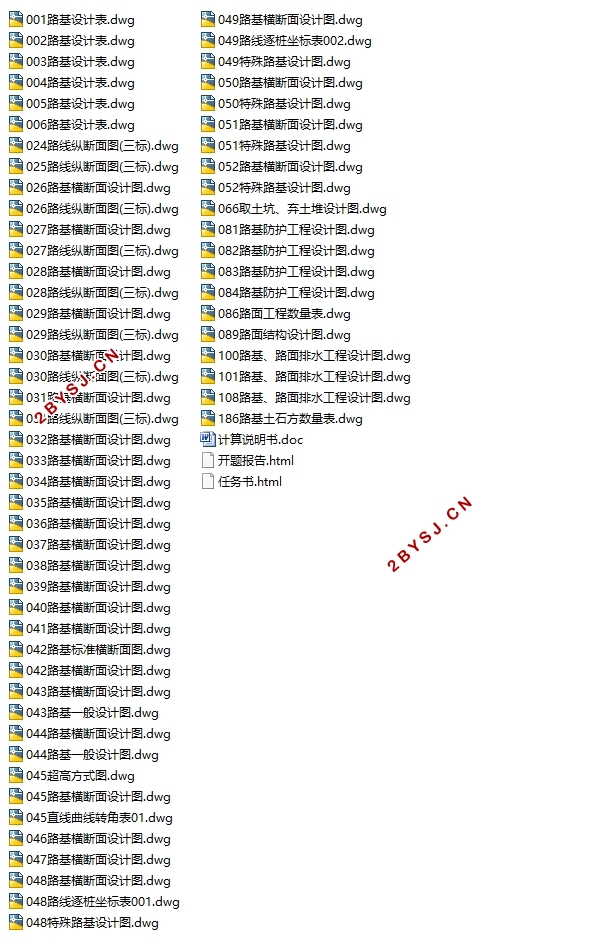

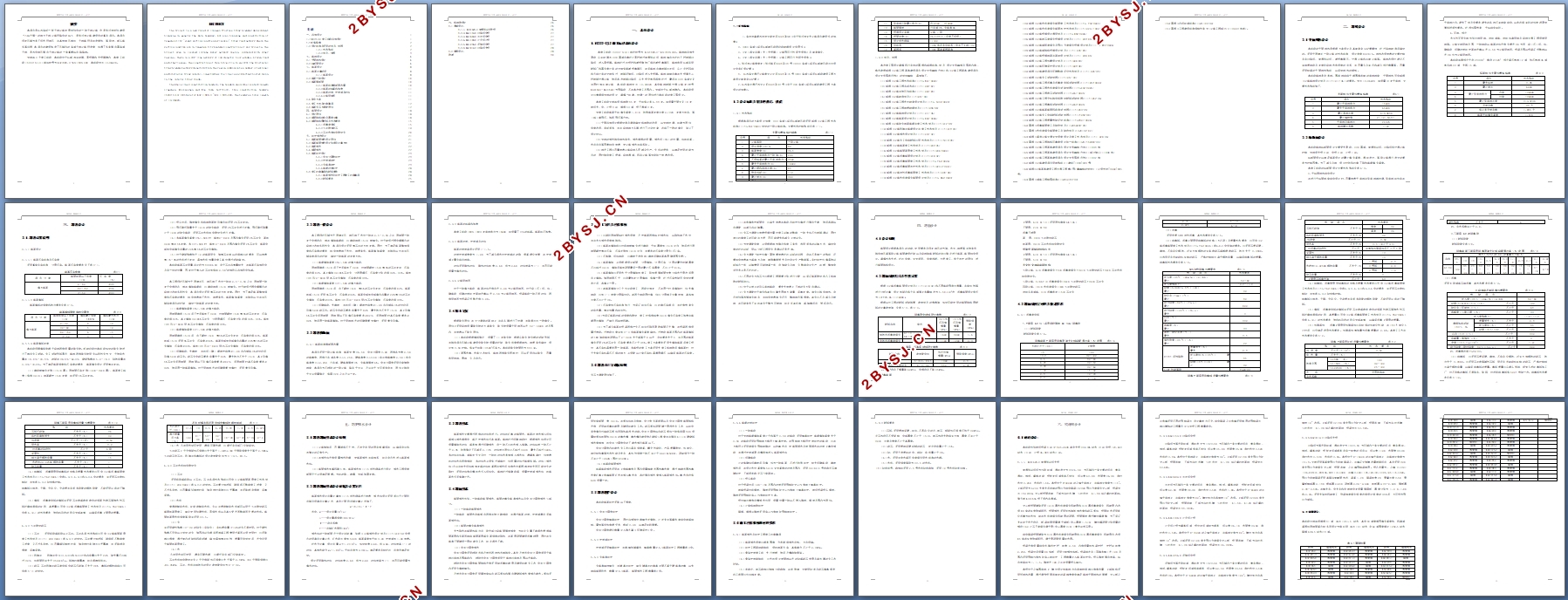

全长13.940km安大公路三标段施工图设计(含CAD图)(任务书,开题报告,计算说明书14000字,CAD图64张)
摘要
本项目是江苏省新一轮干线公路发展规划中的一般干线公路，也是扬州市规划建设“八纵十横”的地方干线公路网络中的纵二，是扬州市公路建设中的重点项目。本项目所处区域为里下河水网地区，与其他地区相比，干线路网存在密度低，等级差、断头路多等问题，本项目的建设加密了区域内的省道干线公路网密度，沟通了多条横向国省道干线，是苏中地区横向干线公路的一条重要纵向联络线。
全线共3个施工标段，本标段位于江都市宜陵镇、吴桥镇和大桥镇境内，本施工标段（S233-SJL3）起迄桩号为K37+686.3～K51+626.338，本标段全长13.940km。

ABSTRACT
The project is a new round of Jiangsu Province trunk highway development planning in general the main highway, but also planning and construction of Yangzhou City "eight vertical and ten horizontal" trunk road network where the vertical and two are in Yangzhou City highway construction of key projects. The project area is located Lixiahe water network region, compared with other regions, there is a dry-line network of low density, poor grades, broken road and other issues, the construction of this project is to encrypt the provincial trunk highway network density within the region communicate a number of national and provincial trunk lateral, longitudinal tie-line is an important Soviet Union in the lateral trunk roads.
The whole line 3 construction tenders, the tenders should be located Jiangdu Lingzhen, Wuqiaozhen and Big Town territory, this construction tenders (S233-SJL3) OD Stake for K37 + 686.3 ~ K51 + 626.338, the tenders a total length of 13.940km.

1.1S233-SJL3施工标段总体设计
本施工标段（S233-SJL3）起讫桩号为K37+686.3～K51+626.338。路线起点接先导段，从宜陵镇东328国道向南经小吴村跨过老通扬运河，路线偏向东经沙王村跨越白塔河，进入吴桥镇。路线经过沙桥村和谢桥橡胶厂到达谢桥集镇区，路线利用江都医用材料厂和国土局之间的空地穿越谢桥集镇区，此后路线向南跨越长庄河，从小元村四组和五组之间的空地穿过，跨越反修河、白塔河进入大桥镇。路线继续向南在大桥镇齐心村跨越宁通公路，然后再次跨越白塔河，从大桥变电所西侧经过，最后与336省道交叉并同时接兴港公路，本标段路线全长13.938km，其中路线跨越宁通公路处(桩号K48+500～K49+500)为预留段，不在本次施工范围内。全部位于江都市境内。本标段设计应兼顾到全线的设计，遵循“均衡、协调”的原则进行本标段的施工图设计。
本施工标段主线共设构造物65处，平均每公里4.66处。共设置平面交叉18处，跨河大、中、小桥6座，涵洞59道，桥下通道2处。


目录
一．总体设计    1
1.1S233-SJL3施工标段总体设计    1
1.1任务依据    2
1.2设计标准及采用的规范、规程    2
1.2.1技术指标    2
1.2.2规范、规程    3
二．路线设计    6
2.1平面线形设计    6

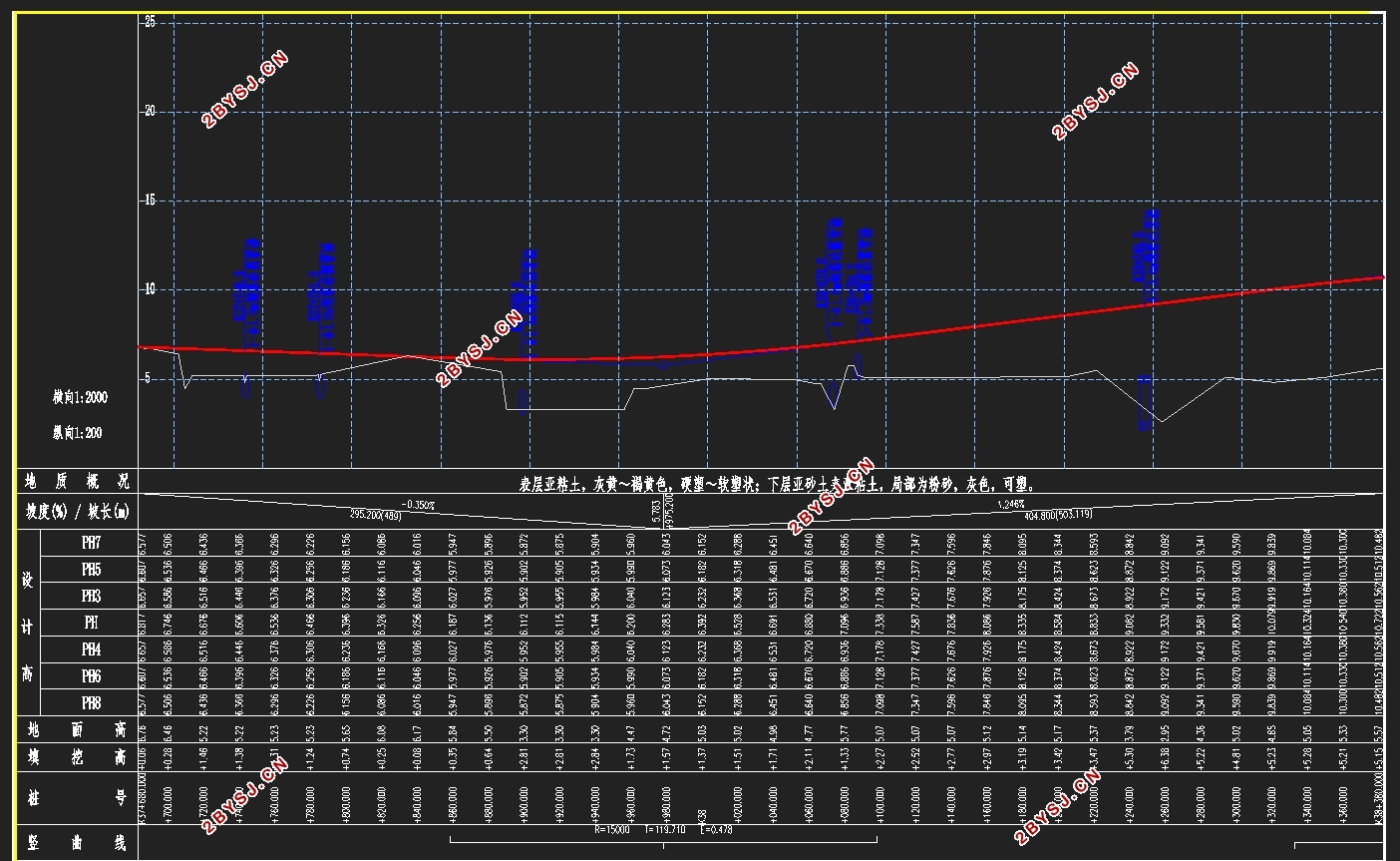

2.2纵断面设计    6
三．路基设计    8
3.1.路基计算说明    8
3.1.1路基设计    8
3.2路基一般设计    10
3.3路基横断面    10
3.3.1路基标准横断面布置    10
3.3.2路基的超高和加宽    11
3.3.3路基边坡、护坡道及边沟    11
3.3.4公路用地界    11
3.4取土方案    11
3.5施工方法及注意事项    12
3.6路基土石方调配原则    12
四．路面设计    14

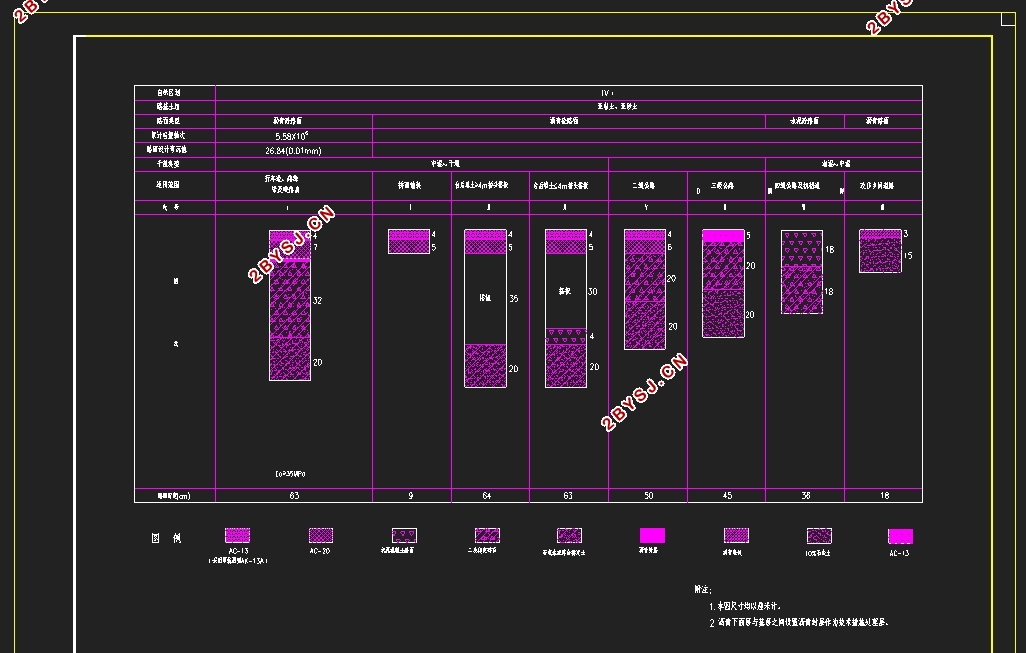

4.1设计原则    14
4.2路面结构组合及厚度计算    14
4.3路面结构层材料及技术要求    15
4.3.1沥青混合料    15
4.3.2二灰稳定碎石    19
4.3.3石灰水泥综合稳定土    20
五．防护排水设计    21
5.1路基路面排水设计原则    21
5.2路基路面排水设计依据及计算方法    21

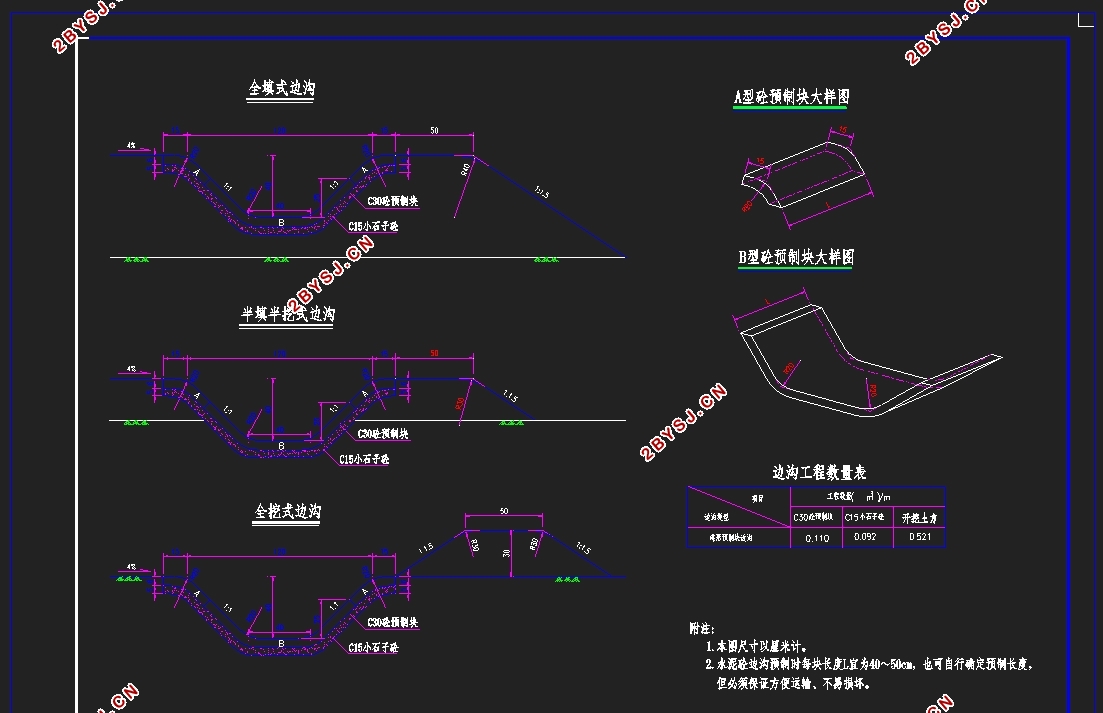

5.3路基排水    22
5.4路面排水    22
5.5路基防护设计    23
5.5.1中央分隔带防护    23
5.5.2护坡道防护    23
5.5.3土路肩防护    23
5.5.4路堤边坡防护    24
5.6施工注意事项和材料要求    24
5.6.1路基排水及防护工程施工注意事项    24
5.6.2材料要求    25
六．构造物设计    26
6.1通道设计：    26
6.1.1. K38+478.3老通扬运河大桥    26
6.2.2.K40+153.8白塔河中桥    27
6.2.3.K43+480.8长庄河中桥    27
6.2.4.K45+188.8小元河小桥    27
6.2.5.K45+764.8反修河中桥    27
6.2.6.K47+810.2白塔河大桥    28
6.2涵洞设计：    28
致谢    30
