南京长运公司综合办公楼给排水设计(含CAD图)

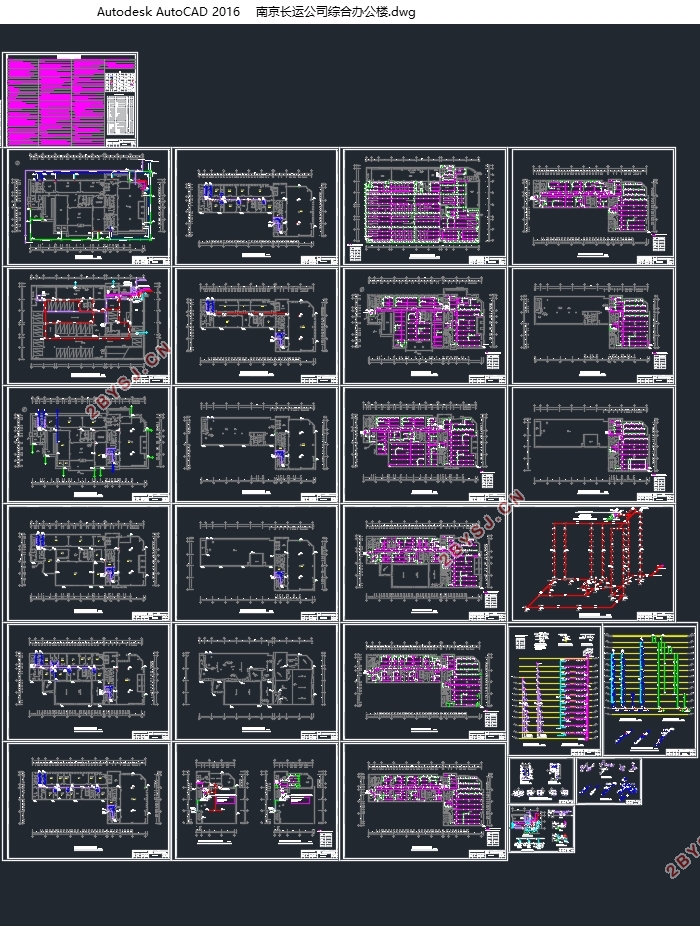

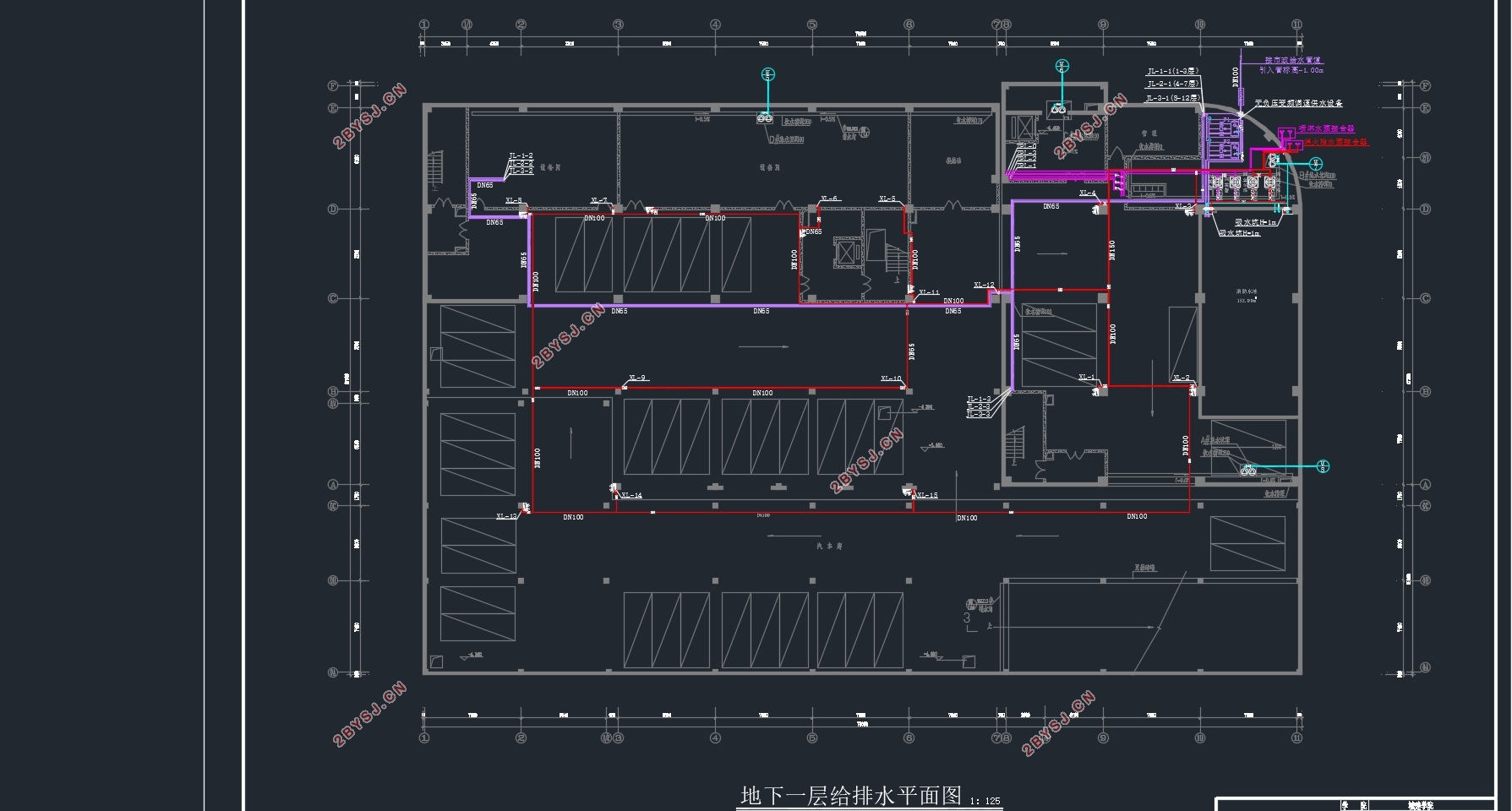

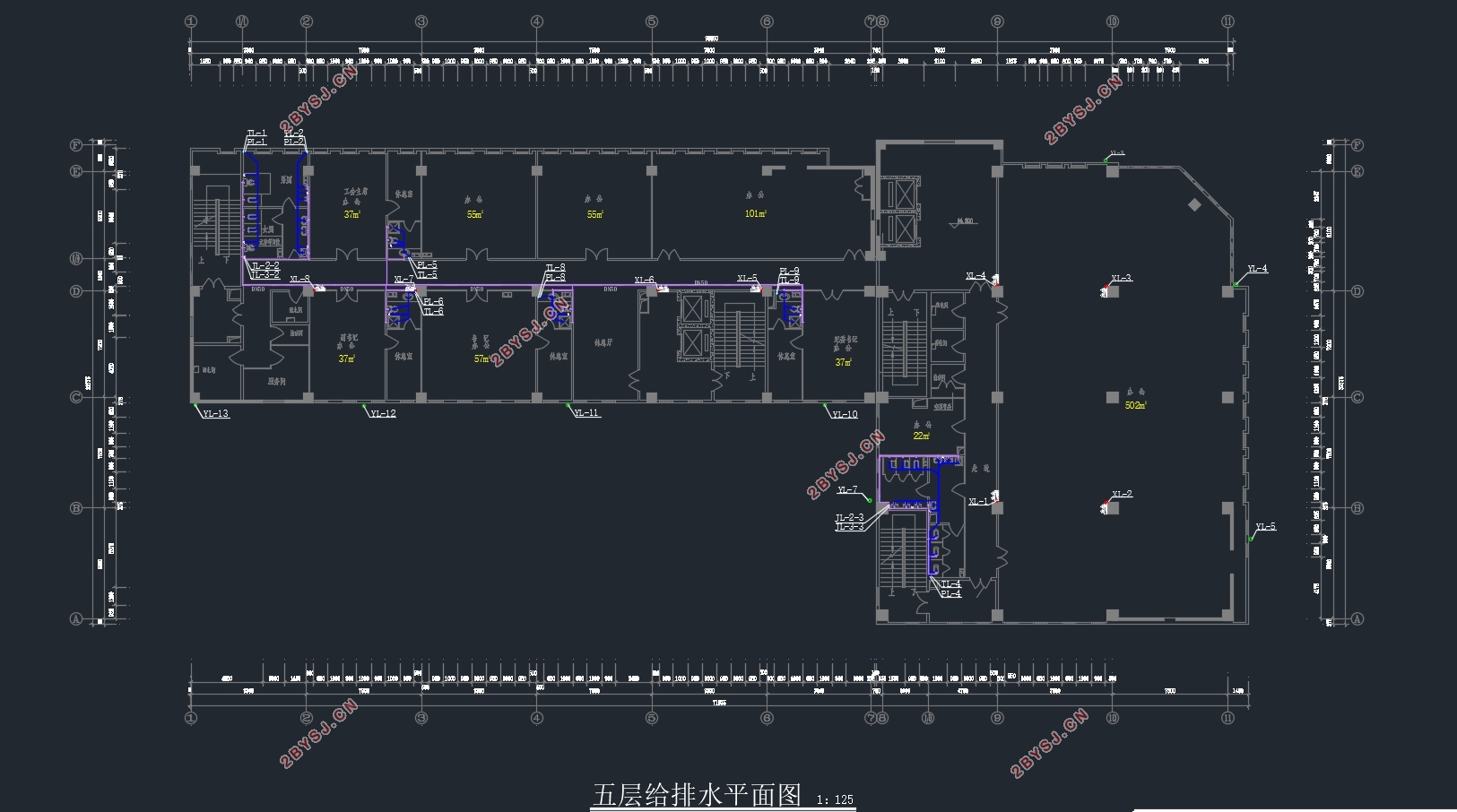

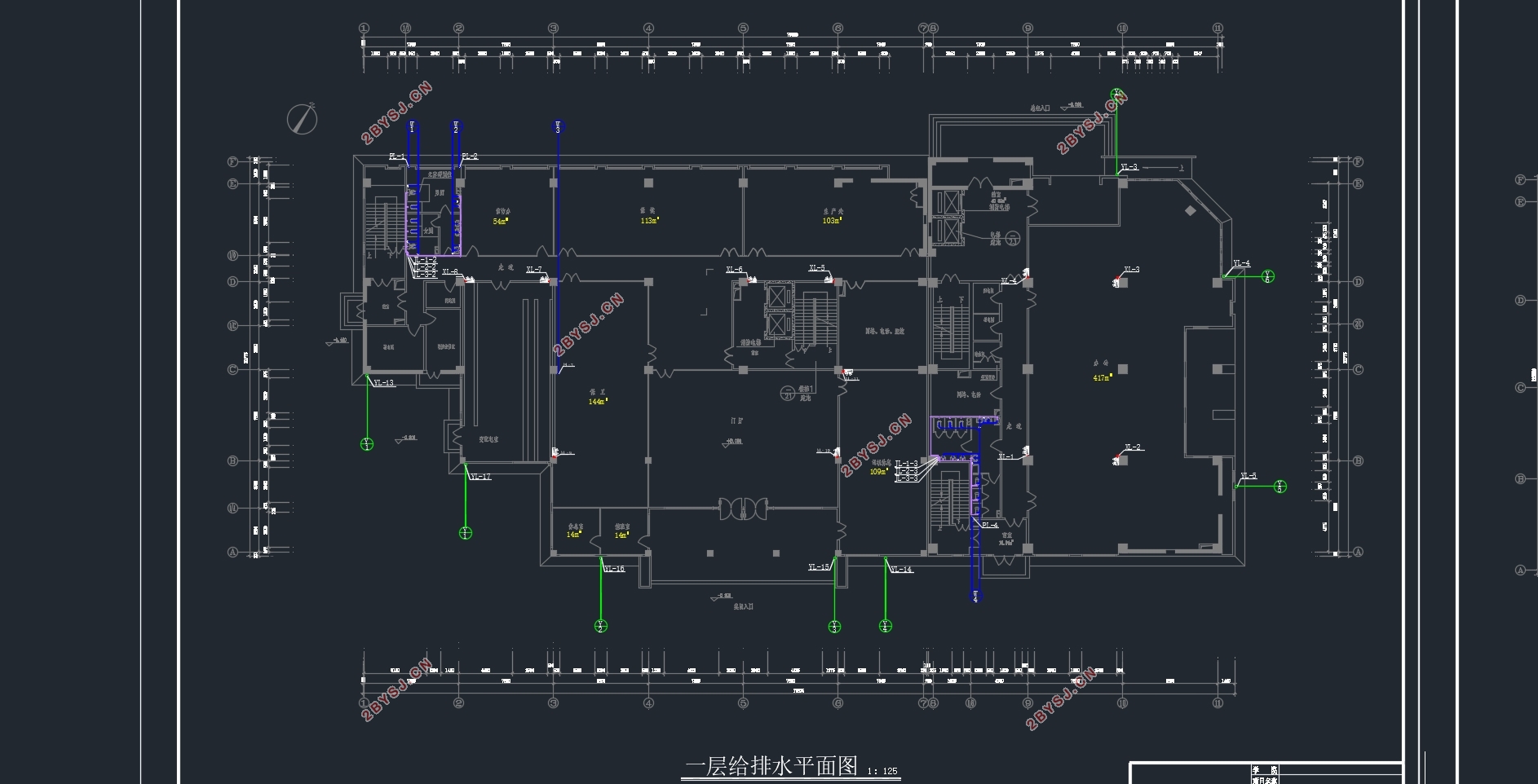

南京长运公司综合办公楼给排水设计(含CAD图)(任务书,开题报告,外文翻译,论文计算书20000字,CAD图纸24张)
摘  要
本设计为十二层办公楼的建筑给排水设计，主要包括给水系统，排水系统，消防系统。给水系统采用分区供水，负一层至地上三层为低区，由市政管网直供；四至七层为中区，八至十二层为高区，中、高区采用无负压变频调速供水设备供水。生活排水采用污、废水合流制，室内一层及以上污废水重力自流排入室外污水管道，地下室污废水采用潜水泵提升至室外污水井。污水经污水井收集后，排入市政污水管。屋面雨水排放选普通外排水的排放方式，雨水经屋面雨水斗收集后由雨水管排至检查井。
根据规范，该建筑为二类建筑，属中度危险I级。室内消防流量20L/s，。充实水柱取12m，水龙带长度取25m，水枪喷嘴流量5.2L/s，消防立管管径为DN100。在顶层设试验消火栓一个，每个室内消火栓箱内均设有远距离启动消防泵的按钮。
该建筑采用湿式自动喷淋灭火系统，报警阀设于地下一层，各层均设水流指示器、末端试水装置和信号阀，其信号均送入消防控制中心进行处理。本工程的自动喷水灭火系统分3个区。屋顶水箱为18m3为消防水箱，贮存10min自动喷水灭火系统、室内消火栓系统用水量。自动喷水灭火系统和消火栓系统的初期灭火由水箱供水，后期供水由地下室的消防水泵和自喷泵供水。
关键词：给水系统、排水系统、消火栓系统、自动喷水灭火系统、雨水系统

Abstract
This design is a twelve layers office building of building water supply and drainage design, including the water supply system, drainage system, fire control system. Water supply system using zoning, the underground to the three layer is the lower zone, directly supplied by the municipal pipe network. The four to eight layer for the middle zone and eight to twelve layers for high zone, using no negative frequency control water supply equipment. Drainage system uses corrupt, wastewater confluence system, indoor layer and above unclean wastewater gravity artesian into outdoor sewage pipe, the underground layer unclean wastewater using submersible promoted to outdoor sewage well. Sewage discharged into the municipal sewage pipe after sewage collection. This building rainwater drainage system adopted common external drainage, roof rainwater head collection the rain and through rain water pipe to row to the inspection well.
According to the codes，the building is class two fireproof construction，belongs to one class of medium degree dangerous. Indoor fire fight discharge is 20 L/s ，full water spout is 12m，hoses is 25 m，water gun spray the mouth discharge is 5.2 L/s，and the fire standpipe diameter is DN100. In the top set a fire hydrant as an experiment hydrant. All hydrant cabinet set a long-distance leave start fire fight pump of button.
The building is arranged with wet pipe fire sprinkler system. Alarm valve is arranged on the basement. Each floor should set a flow indicator，End water-test equipment and signal valve，its signal all send into fire fight control center to carry on processing. The automatic sprinkler system is divided into three zones. The fire tank is 18 cubic meters，have 10min fire water storage. Automatic sprinkler system and hydrant system of initial stage extinguish fire from the water tank supply water. Latter water supply is supply by fire pump and spray pump in the basement.
Keyword： Water-supply system  Drainage system  Hydrant system  Automatic sprinkler system  Rainwater system

1.1工程概况
    该建筑为南京长运公司综合办公大楼，该建筑属高层公共建筑，建筑已完成条件图设计，现要求给排水专业对其进行给排水设计。
    该建筑共十二层，建筑总高度为46.8m，地上十二层，地下一层。地下层设生活消防水池并有水泵房，并有自动报警装置。建筑因为是公共建筑，所以除设有消水栓系统外，还设有自动喷水灭火系统。该建筑的北侧、南侧50m处分别有一市政给水管道经过，管顶标高为-1.5m，管径为DN200，供水最低压力为25m水头；建筑北侧55m、58m处分别有一市政污水管、市政雨水管，管顶标高分别为-2.0m和-3.0m。


目  录
摘  要    I
Abstract    II
第一章  给排水工程设计任务书    1
1.1工程概况    1
1.2 设计依据    1
1.3设计内容    1
1.4完成的工作量    1
1.5设计进度计划    2
第二章  设计说明书    3
2.1给水系统    3
2.1.1给水系统的选择    3
2.1.2方案选择依据    4
2.1.3给水系统的组成    5
2.1.4给水管道布置与敷设    5
2.2室内消火栓系统    6
2.2.1室内消火栓系统的选择    6
2.2.2室内消火栓系统的组成    6
2.2.3设备及构筑物    6
2.2.4消火栓的安装    7
2.3自动喷淋系统    7
2.3.1自动喷水灭火系统的选择    7
2.3.2自动喷水灭火系统的组成    7
2.3.3喷头的选择与布置    8
2.3.4设备及构筑物    8
2.3.5喷淋系统的安装    8
2.4排水系统    9
2.4.1排水系统的选择    9
2.4.2排水系统的组成    9
2.4.3主要设备及构筑物    9
2.4.4排水管道安装要求    9
2.5雨水排水系统    10
2.5.1雨水排水系统的选择    10
2.5.2雨水排水系统的组成    10
2.5.3雨水管道的敷设与布置    10
第三章 设计计算书    11
3.1给水系统的计算    11
3.1.1生活用水量计算    11
3.1.2设计秒流量的确定    12
3.1.3水表的选择    12
3.1.4生活给水系统水力计算    13
3.1.5地下室生活水泵的选择    21
3.1.6低区给水系统所需压力校核    22
3.2室内消火栓给水系统的计算    24
        3.2.1消防水池的设置    24
3.2.2屋顶消防水箱    25
3.2.3消火栓保护半径    26
3.2.4消火栓布置间距    26
3.2.5消火栓的确定    26
3.2.6消火栓的水力计算    27
3.2.7水泵接合器选定    30
3.2.8消火栓减压计算    30
    3.3自动喷淋灭火系统的计算    31
3.3.1自动喷淋灭火系统的基本数据    31
3.3.2管道与报警阀布置    31
3.3.3喷头的选用与布置    31
3.3.4水力计算    32
3.3.5报警阀的压力损失    35
3.3.6选泵计算    35
3.3.7水泵接合器    35
3.3.8喷淋减压孔板计算    36
    3.4 室内排水系统的计算    37
3.4.1横支管的计算    37
3.4.2立管计算    41
3.4.3排出管计算    42
3.4.4集水池及提升泵计算选型    43
3.5 雨水排水系统的计算    45
3.5.1降雨强度    45
3.5.2汇水面积    45
3.5.3设计秒流量    45
3.5.4雨水斗选用    48
3.5.5连接管计算    48
3.5.6悬吊管计算    48
3.5.7立管计算    49
3.5.8排出管计算    49
参考文献    50
结  语    51
谢  辞    52
