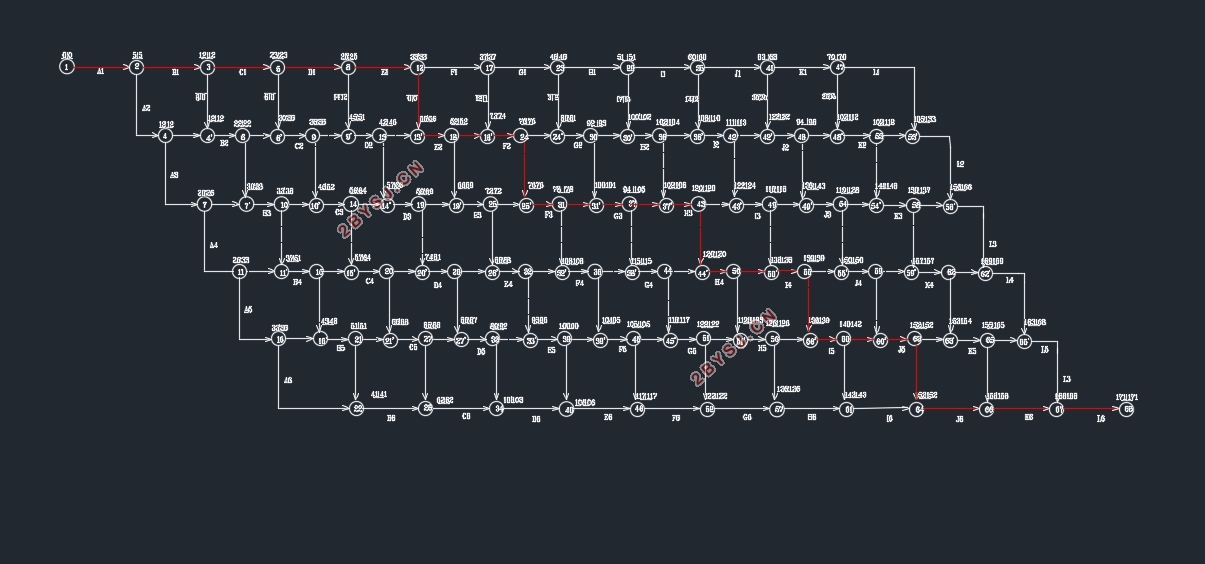

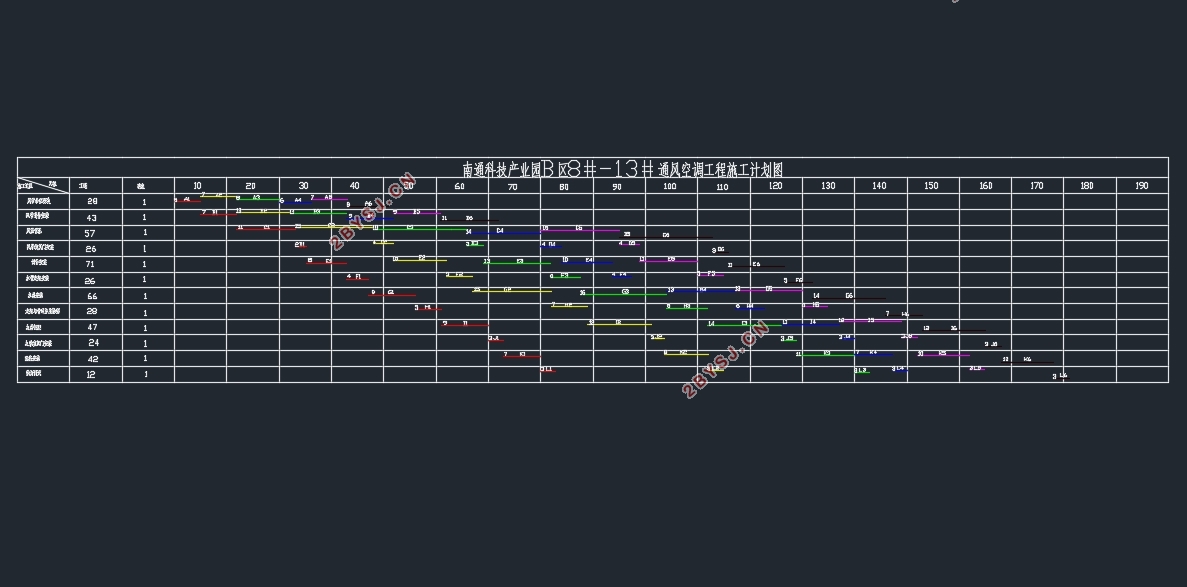

南通科技产业园通风空调工程施工组织设计(含CAD横道图网络计划图)

南通科技产业园通风空调工程施工组织设计(含CAD横道图网络计划图)(施工组织设计书34000字,CAD横道图网络计划图)
摘  要
南通科技产业园B区由1#～18#共十八幢楼组成，地上总建筑面积约为5万平方米，地下总建筑面积约2.5万平方米。建筑物主体高度22米，地上5层，地下1层。各层功能空间分别有展览中心、办公用房、咖啡厅、机房等，地下一层为机动车库及机电设备用房。冷热源：本工程采用地源热泵，由B区冷热源热泵机房统一供给。空调水系统：采用双管制变水量系统。空调风系统：采用风机盘管加新风系统。通风设计：地下层采用机械排风系统和机械补风系统。通过对整个项目的分析和研究，对工程项目进行项目结构分解和项目组织管理的划分，进一步确定施工组织方案，施工技术管理和施工质量管理。通过对整体通风系统中风管，水管，阀门，保温，防腐除锈，支架吊架和部件设备等的工程量计算，对整个工程进行预算，进而采用以横道图和网络计划图的表现形式确定施工进度。通过对工程量的精确计算，对机组参数以及型号进行修正，最大可能的节约能源，减少能耗。
关键词：施工组织  工程量  节约能源
Nantong Science and Technology Industrial Park B, ventilation and air conditioning engineering construction design
ABSTRACT
Nantong Science and Technology Industrial Park Area B by the 1 # ~ 18 # of eighteen buildings composed of a total gross floor area of approximately 50,000 square meters, total construction area of ground about 2.5 million square meters. The main building height 22 m, 5 floors, 1 basement. Layers were functional space exhibition center, office buildings, cafes, computer room, library basement of motor vehicles and electrical and mechanical equipment rooms.Cold and heat source: This project uses ground source heat pump, heat pump from the engine room B, a unified supply of hot and cold. Air conditioning system: a dual control of variable volume systems. Air conditioning duct systems: The fan coil plus fresh air system. Ventilation design: in the basement mechanical ventilation systems and mechanical makeup air systems. Through the analysis of the entire project and research project on structural decomposition of the project and the project organization and management division, to further determine the construction organization, construction, technology management and construction quality management. Stroke, the overall ventilation system through the pipe, water pipes, valves, insulation, corrosion rust, frame hangers, and equipment and other engineering components calculation, the budget for the entire project, and then use the bar chart and graph form of network planning determine the construction schedule. Through the accurate calculation of quantity, type of unit parameters and correction, the maximum possible energy conservation, reducing energy consumption.
Key Words: Construction organization; Quantities; Energy conservation
1.1  建筑概况
南通科技产业园B区共有18幢办公建筑，地上总建筑面积约5万平方米，地下总建筑面积约2.5万平方米，。建筑物主体高度22米，地上5层，地下1层。各层功能空间分别有展览中心、办公用房、咖啡厅、机房等，地下一层为机动车库及机电设备用房。
1.2  建筑各层的主要用途
该组团由1#—18#共18幢楼组成，建筑各层用途相差不大取1#为例进行说明
表1-1建筑用途表
层数1#层高（m）用途-14.2地下车库15.1办公室，电梯间，卫生间，强弱电间，楼梯间24.2办公室，电梯间，卫生间，强弱电间，楼梯间34.2办公室，电梯间，卫生间，强弱电间，楼梯间44.2办公室，电梯间，卫生间，强弱电间，楼梯间54.2办公室，电梯间，卫生间，强弱电间，楼梯间1-1


目录
摘  要    I
ABSTRACT    II
目录    II
第一章 工程项目系统总体描述    1
1.1  建筑概况    1
1.2  建筑各层的主要用途    1
1.3  空调通风技术介绍    1
第二章 工程项目结构分解    3
2.1  工程分解步骤    3
2.2  工程项目结构分解图示    4
第三章 工程项目组织    5
3.1  工程项目组织基本形式    5
3.2  项目组织的基本原则    5
3.3  矩阵式项目组织特点    5
3.4  工程项目组织图示    6
第四章 工程量计算    7
4.1  风管计算    7
4.2  水管计算    8
4.3  水管防腐计算    10
4.4  保温计算    11
4.5  支、吊架计算    14
4.6  设备计算    17
4.7  部件计算    18
第五章 工程预算表    20
5.1  工程预算    21
表5.1-1工程预算表    21
5.2  主材费用    25
5.3  工程造价    26
第六章 工程施工方案    28
6.1  空调通风系统以及水系统的施工方案    28
6.1.1   空调通风系统    28
6.2.2  水系统    32
第七章 施工进度管理    37
7.1  风管安装流水节拍    37
7.2  风管保温流水节拍    38
7.3  风管吊架流水节拍    39
7.4  风管阀门流水节拍    41
7.5  水管安装流水节拍    41
7.6  水管保温流水节拍    43
7.7  水管支架流水节拍    45
7.8  水管防腐流水节拍    47
7.9  水管阀门流水节拍    49
7.10  设备流水节拍    49
7.11  部件流水节拍    51
7.12  时间参数    53
7.13  网络计划参数    54
表7.13-1网络计划参数表    54
第八章 施工技术管理    59
8.1  技术管理内容    59
8.1.2  空调水系统    67
第九章 质量管理    70
9.1  复合型风管的质量要求    70
9.2  风管部件制作要求    70
9.3  风管系统的安装    70
9.4  通风与空调设备安装要求    71
9.5  空调制冷系统的安装    73
9.6  空调水系统管道与设备安装质量要求    74
9.7  防腐与绝热    76
9.8  系统调试    77
参考文献    78
