综合性办公楼(地下一层地上九层)给排水设计(含CAD图)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

综合性办公楼(地下一层地上九层)给排水设计(含CAD图)(任务书,开题报告,计算说明书19000字,CAD图纸25张)
摘要
本次设计为综合性办公楼给排水设计,通过多种方案比选,根据实际情况,考虑节能环保等条件下,确定生活给水,,消防供水。雨污排水等方案。生活给水采用变频泵分区供水,充分利用市政管网余压,节约能源;消防供水充分考虑室内外消火栓系统,自动喷水灭火系统的需求,独设消防水池,选用合理的水泵接合器及高位泵箱一体化设备,用以保证消防系统可靠性;排水方面,合理考虑本建筑独特结构,优化排水方案。依据本专业相关规范和图集等,科学合理地确定各部分参数,选用合理设备及管材。最终完成了本建筑室内外全部的给排水设施设计工作,完成了一份较为详细的设计计算说明书和一套给排水施工图纸。
关键词:办公楼,节能环保,生活给水,消防供水,雨污排水。
Abstract
This design is a comprehensive office building water supply and drainage design, through a variety of options, according to the actual situation, considering energy conservation and environmental protection conditions, to determine the domestic water supply, fire water supply. Rain, sewage and drainage schemes. The domestic water supply USES the frequency conversion pump partition water supply, makes full use of the municipal pipe network surplus pressure, saves the energy; Fire fighting and water supply fully consider the needs of indoor and outdoor fire hydrant system and automatic sprinkler system, set up a separate fire pool, choose reasonable water pump adapter and high pump box integration equipment, to ensure the reliability of fire fighting system; In terms of drainage, reasonable consideration should be given to the unique structure of the building to optimize the drainage scheme. According to the relevant professional specifications and atlas, determine the parameters of each part scientifically and reasonably, select reasonable equipment and pipes. Finally, I completed the design of all the water supply and drainage facilities inside and outside the building, completed a more detailed design calculation manual and a set of water supply and drainage construction drawings.

Key words: office building, energy conservation and environmental protection, domestic water supply, fire water supply, rain sewage drainage.

本建筑一、二层为商场,用水点为一间公共卫生间,三至八层为办公楼,用水点为一间公共卫生间,两间单独卫生间。
该建筑为高层建筑,为防止高层建筑同一给水系统,低区管道中静水压力过大对管道造成损害,同时保证建筑供水的安全可靠性,高层建筑给水系统应采取竖向分区供水,且分区应充分利用室外给水管网的水压,以节省能量。
根据《建筑给水排水设计规范GB50015-2003》中3.3.5规定:高层建筑生活给水系统应竖向分区,竖向分区应符合下列条件:
1、各分区最低卫生器具配水点处的静水压不宜大于0.45MPa,特殊情况下不大于0.55MPa;
    2、水压大于0.35MPa的入户管(或配水横管)宜设减压或调压设施;
    3、各分区最不利配水点的水压,应满足用水水压的要求。
    根据《建筑给水排水设计规范GB50015-2003》中3.3.6规定:建筑高度不超过100m的建筑的生活给水系统,宜采用垂直分区并联供水或分区减压供水的供水方式。


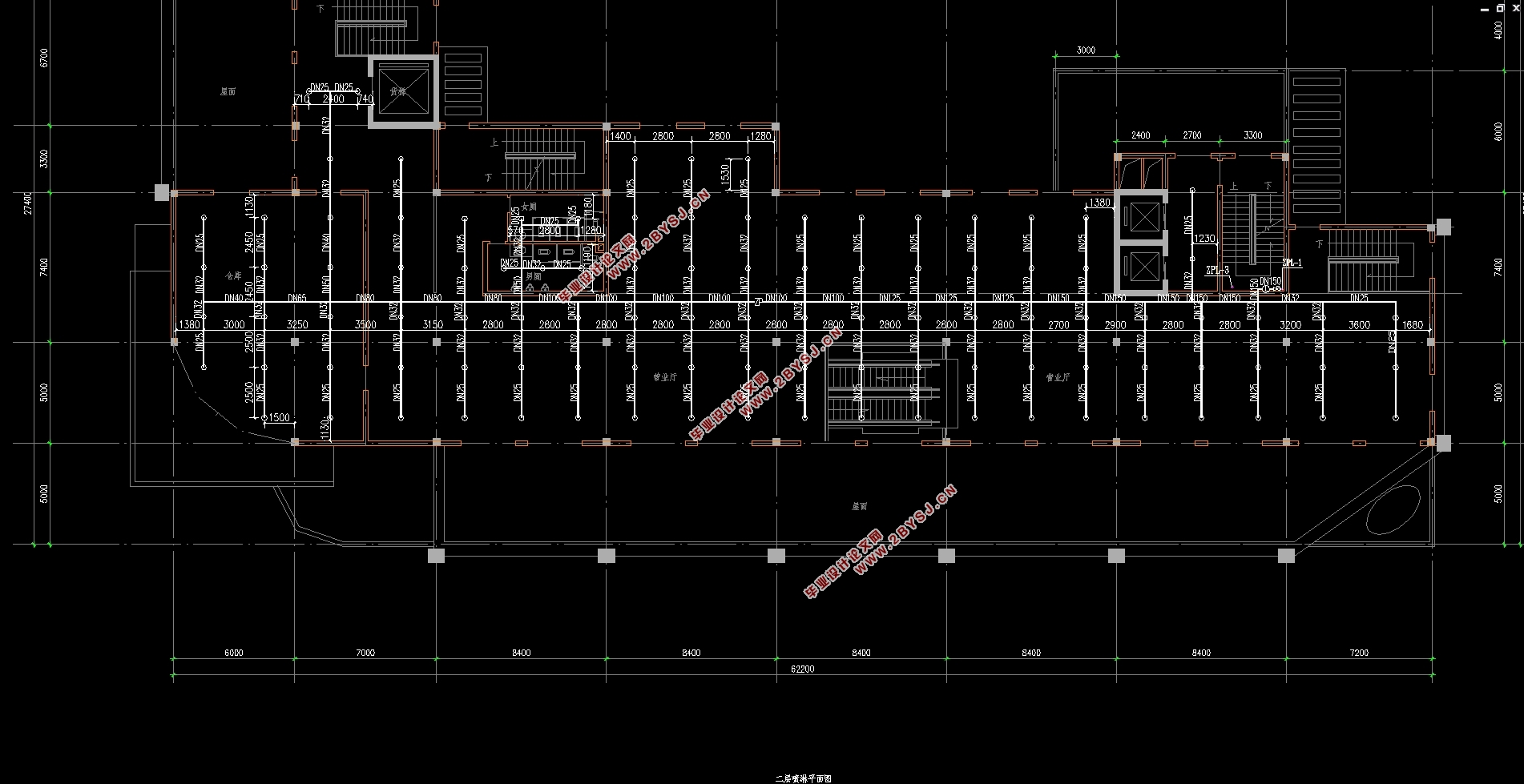

综合性办公楼(地下一层地上九层)给排水设计(含CAD图)

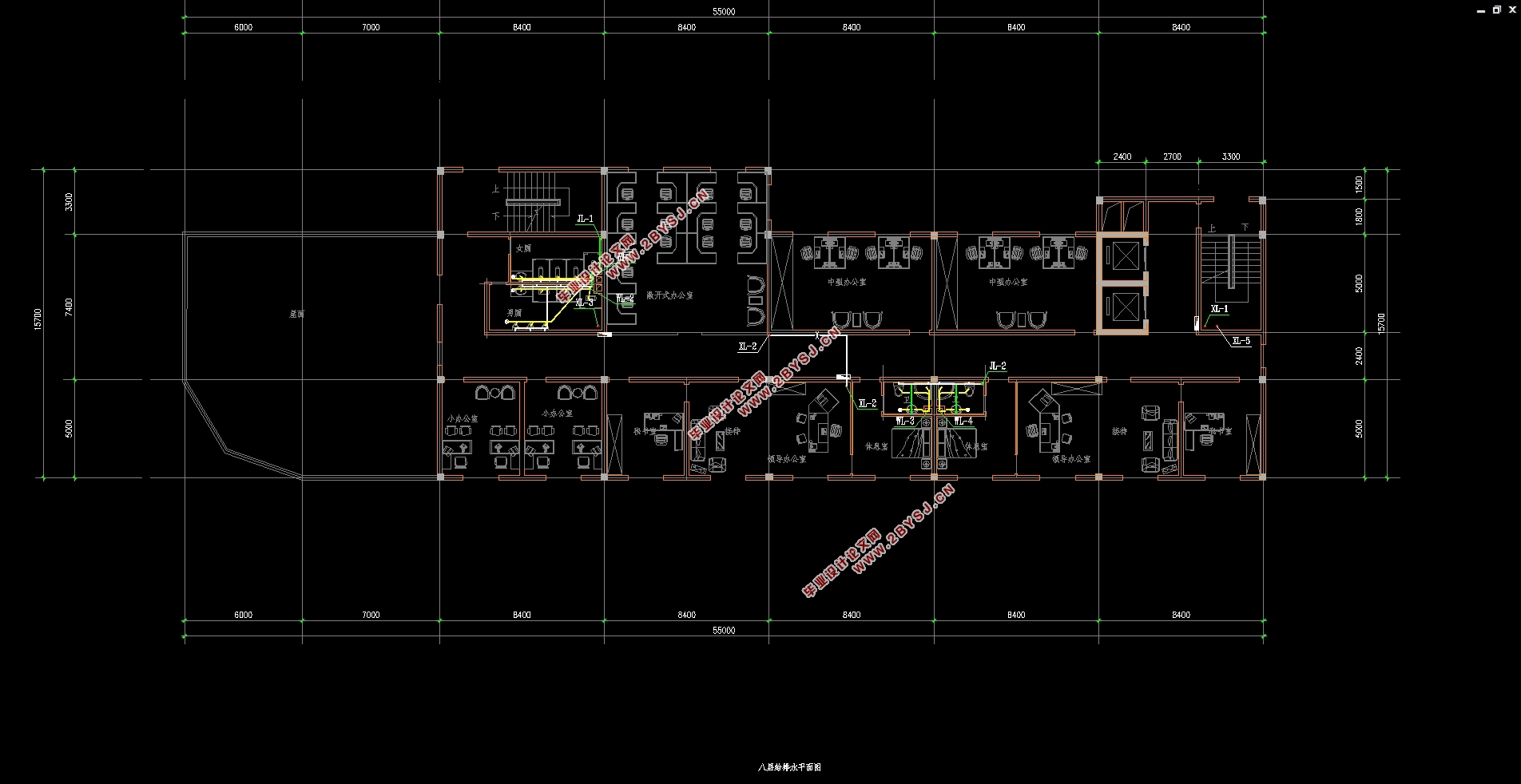

综合性办公楼(地下一层地上九层)给排水设计(含CAD图)

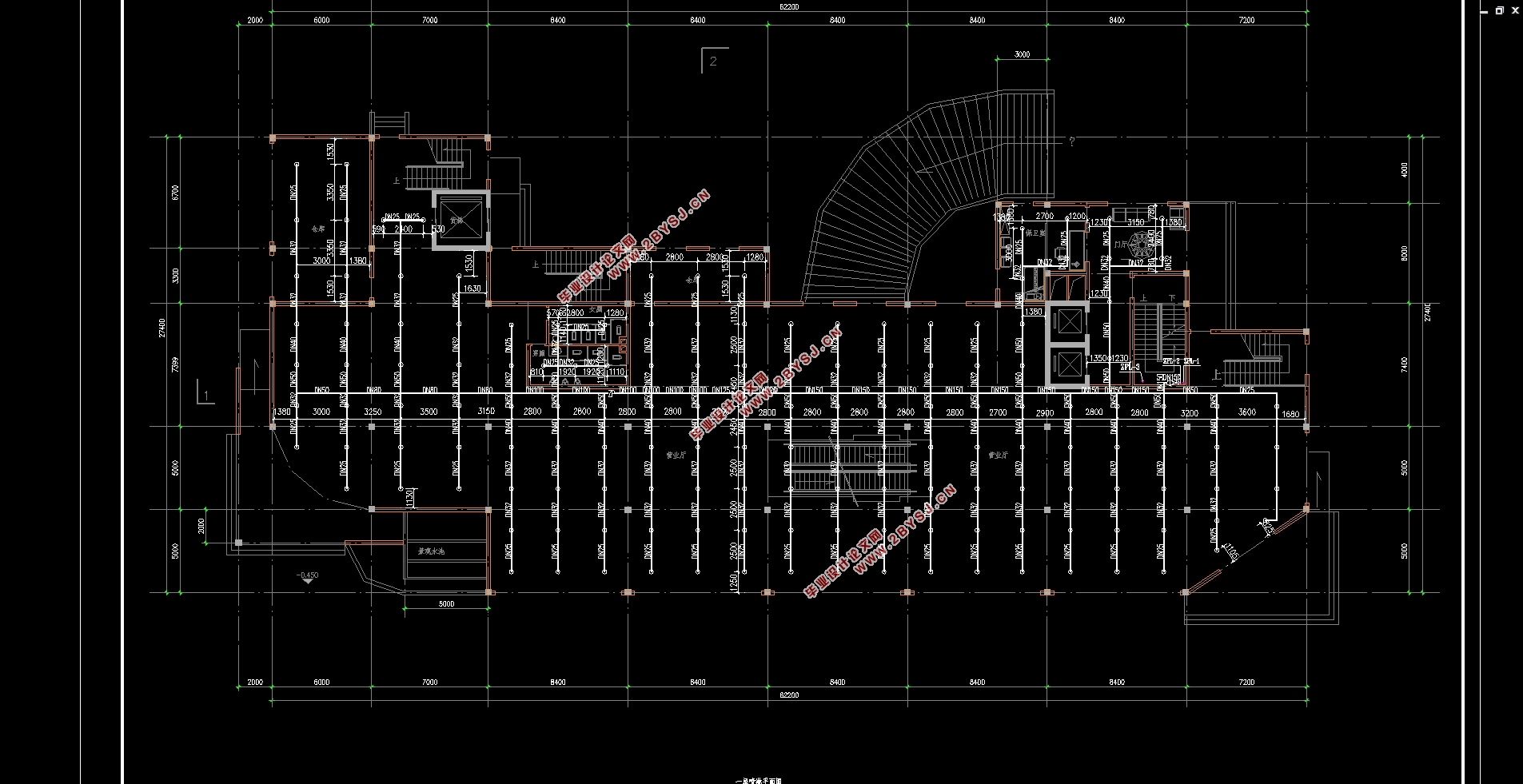

综合性办公楼(地下一层地上九层)给排水设计(含CAD图)

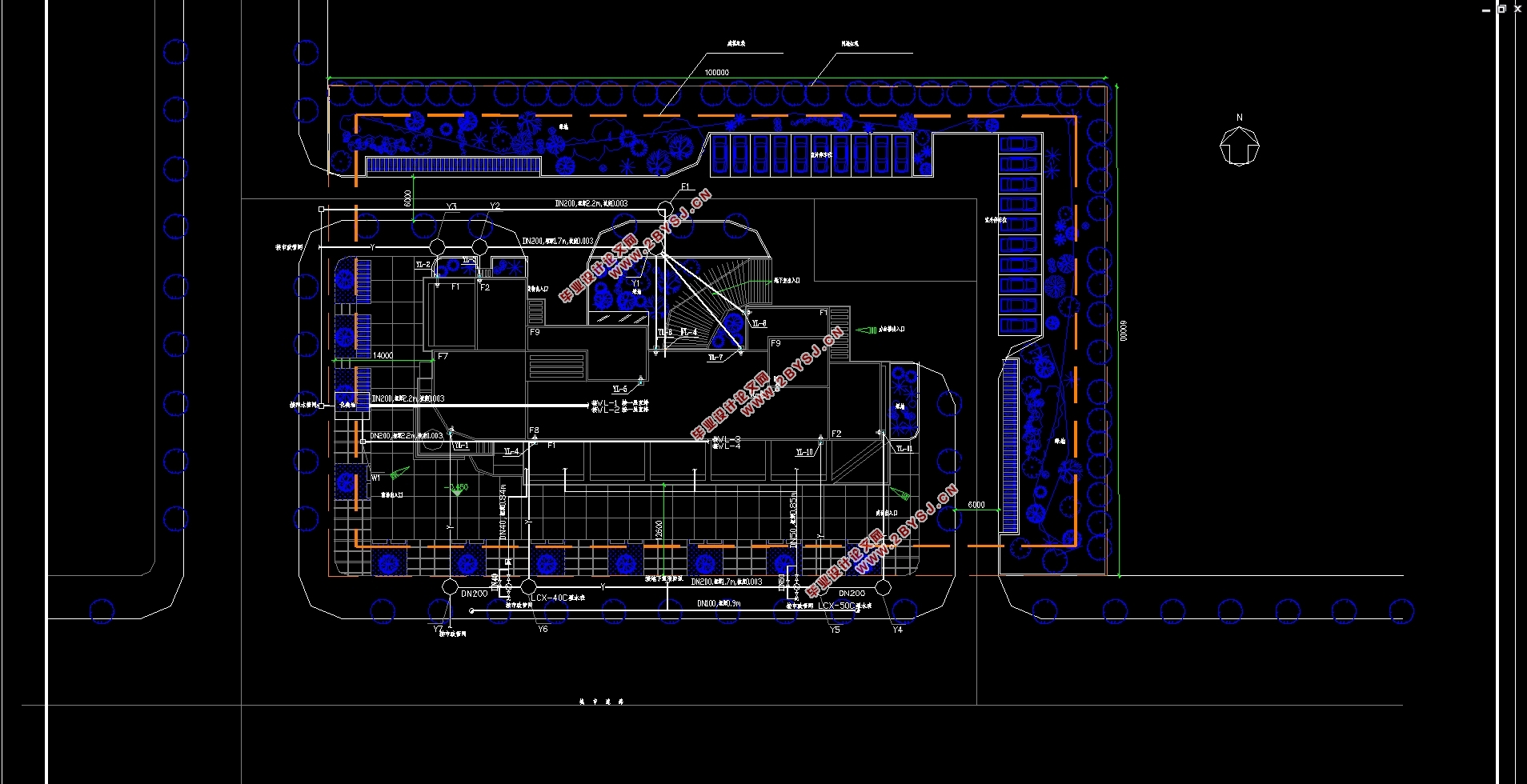

综合性办公楼(地下一层地上九层)给排水设计(含CAD图)
综合性办公楼(地下一层地上九层)给排水设计(含CAD图)
综合性办公楼(地下一层地上九层)给排水设计(含CAD图)


目录
第一部分  设计说明    1
第一章  给水系统    1
1.1给水系统方案选择    1
1.2给水系统组成    3
1.3给水管道的布置与敷设    3
第二章  消防系统    4
2.1室内消火栓系统    4
2.2自动喷淋系统    6
第二部分 设计计算书    9
第一章 给水系统计算    9
1.1用水定额,用水量及生活水池    9
1.2给水方式    11
1.3设计秒流量计算    11
1.4给水系统水力计算    11
1.5水表的选择    16
1.6给水系统校核    18
1.7高区供水设备选型    19
第二章 室内消火栓系统计算    21
2.1消防水池    21
2.2屋顶消防水箱    22
2.3消火栓保护半径    23
2.4消火栓布置间距    24
2.5消火栓的确定    24
2.6消火栓的水力计算    24
2.7水泵接合器选定    28
2.8消火栓减压计算    28
第三章 自动喷水灭火系统计算    29
3.1自动喷淋灭火系统的基本参数    29
3.2管道与报警阀布置    29
3.3喷头的选用与布置    29
3.4喷头的布置间距    29
3.5系统的设计流量    30
3.6水力计算(作用面积法)    30
3.7增压及贮水设备    35
3.8水泵接合器    35
3.9喷淋减压孔板计算    35
第四章  室内排水系统计算    37
4.1排水体制及排水方式    37
4.2排水系统水力计算    37
4.3集水坑及提升泵计算选型    41
4.4化粪池    42
第五章 建筑雨水排水系统计算    44
5.1屋面雨水排水方式    44
5.2降雨强度    44
5.3汇水面积    44
5.4设计秒流量    44
5.5 雨水斗选用    46
5.6 溢流口排水量    46
5.7 立管选用    47
第六章 室外水景    48
致谢    51
参考文献    52
