某高层综合楼商住楼建筑给排水设计(附CAD图)(任务书,论文计算书11000字,CAD图16张)
摘     要
本设计为十一层商住楼给排水设计,主要包括给水系统,排水系统,消防系统。给水系统采用分区供水。本设计一层至地上三层商业区为市政管网直供,三至十二层住宅区为变频泵供水的给水方式。采用无负压变频调速供水设备供水。生活排水采用污、废水合流制,地面层及以上的污废水重力自流排入室外的市政污水管道,地下室的污废水由潜水泵提升至室外污水井。屋面雨水排放选内排水排放方式,雨水经屋面雨水斗收集后由雨水管排至检查井。
根据规范,该建筑为二类建筑,属中度危险I级。室内消防流量20L/s,室外20L/s,消防立管管径为DN100。在顶层设试验消火栓一个,每个室内消火栓箱内均设有远距离启动消防泵的按钮。
该建筑选用湿式自喷系统,报警阀设于半地下室的水泵房内,每个楼层都设置水流指示器、末端试水装置和信号阀,将着火信号送到消防控制中心进行处理。屋顶水箱为18立方米为消防水箱,贮存10min自动喷水灭火系统、室内消火栓系统用水量。
关键词:给水系统、排水系统、消火栓系统、自动喷水灭火系统

Abstract
This design is a eleven commercial building of water supply and drainage design,including the water supply system, drainage system, fire control system.Water supply system uses partitionsThe first to the third floor is the lower zone,directly supplied by the municipal pipe network.The third to the eleventh floor is the high zone, using no negative frequency control water supply equipment.Drainage system uses corrupt, wastewater confluence system, the wastewater of the first floor and above is gravity flow into outdoor sewage pipe, the basement unclean wastewater uses submersible to promoted to the outdoor sewage well. The sewage is processed into the municipal sewage pipe. The rainwater drainage system uses roof in row by rainwater fights and indoor rain storm sewer line to outdoor rainwater inspection Wells.
According to the codes,the building belongs to class two fireproof and one class of medium degree dangerous. Indoor fire fight discharge is 20 L/s and outdoor is 20 L/s. There is a fire hydrant as an experiment hydrant on the roof. All hydrant cabinets set a long-distance leave to start the fire fight pump of button.
The building is arranged with wet pipe fire sprinkler system. Alarm valve is arranged on the basement. Each floor should set a flow indicator,water-test equipment and signal valve,its signal all send into fire fight control center to carry on processing. The fire tank is 18 cubic meters,have 10min fire water storage.
Keyword: Water-supply system、Drainage system、Hydrant system、Automatic sprinkler system

工程概况
某综合楼建筑共11层,建筑总高度为39m。1~2层设计为商场,3层以上主体建筑为住宅,11层以上有一为设备层。设计内容有建筑给水系统、排水系统、雨水系统、消防系统,污水处理系统。
室内要求设置给水系统,排水系统,雨水排水系统、消火栓系统和自动喷淋灭火系统。市政管网可以提供供水水压为0.18Mpa。
2.1给水系统
第一种方案:1到3层商业区直接供水、3到11层住宅设水泵、水箱的给水方式
优点:水池和水箱可以贮备一定的水量,一旦停水、停电时,可延时供水,供水可靠,水压稳定。
缺点:不能利用外网压力,日常运行的能源消耗大,水泵噪声大.安装、维护较麻烦,投资大,水池占地,水池防污染、防渗透要求高。
第二种方案:1到3层商业区直接供水、3到11层住宅采用变频水泵加压供水的方式
优点:①高效节能,当系统用水量减少时,水泵降低转速运行,根据相似定律,水泵的轴功率与转速的三次方成正比,转速下降时轴功率下降极大,所以变速调节流量在提高机械效率和减少能耗方面是显著的,该设备比一般设备节能10%~40%。
②设备占地面积小,不设高位水箱,减少了建筑负荷,节省水箱占地面积,避免了水质的二次污染。。
缺点:一次性投资很大,技术复杂,管理维修费用高。
比选结果:实际设计中,越来越多的工程都逐渐地放弃了设水箱的这种给水方式,其中的一大原因就是水箱的二次污染问题;现在的科技水平发展很快,变频技术的发展也日渐成熟起来,一些变频技术的缺点也在逐渐被克服。所以针对本建筑,采用第二种方案。
2.2排水系统
第一种方案:采用传统的排水方式,卫生器具排水管穿越楼板进入下层再接入立管。
优点:①卫生器具选择性较大且造价较低。②安装技术简单,一般的安装人员就可以应付。
缺点:①噪音干扰:上层用水下层的噪声很大。②漏水问题:一旦上层发生漏水问题,维修就比较困难。
第二种方案:采用同层排水方式,卫生器具不穿楼板,在同层内接入立管。
优点: ①卫生器具的布置不受限制。②排水噪音小,对下层住户基本上没有干扰。③渗漏水机率小。
缺点:①卫生器具的选择性较小,一般都会采用某专业品牌的卫生器具。②造价较高。③安装技术要求高,需要专业的安装技术人员。
比选结果:实际生活中,传统的排水方式还是主流,同层排水方式技术不是很完善,而且需要专业人员。由于隐蔽式安装系统同层排水技术,冲洗水箱是隐藏在墙体内的,这会给水箱进水阀和出水阀的维修带来一定程度的不便。鉴于同层排水带来的诸多问题,本方案选择第一种方案。

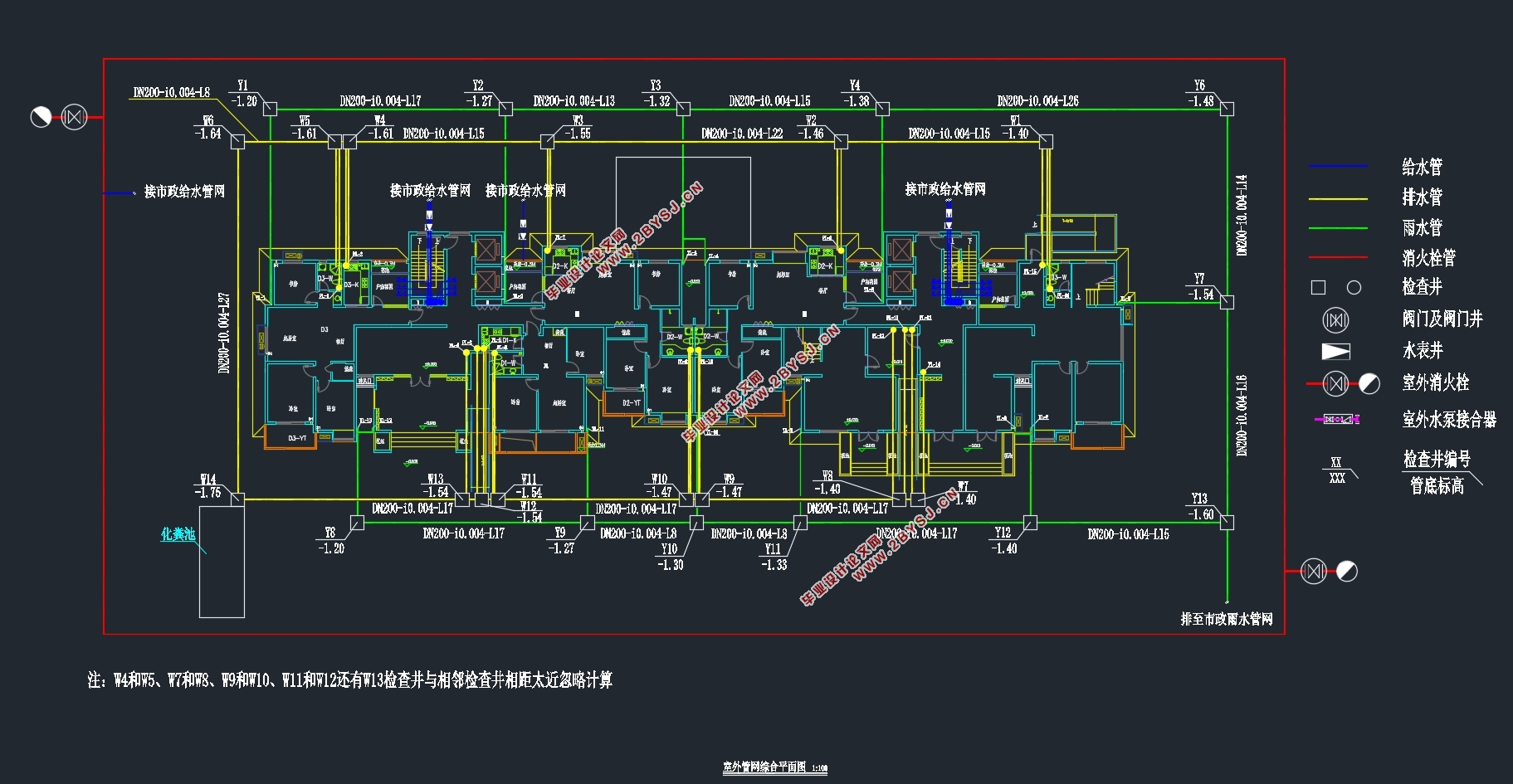

某高层综合楼商住楼建筑给排水设计(附CAD图)
某高层综合楼商住楼建筑给排水设计(附CAD图)
某高层综合楼商住楼建筑给排水设计(附CAD图)


摘     要    III
Abstract    IV
第一章  给排水工程设计任务书    7
1.1工程概况    7
1.2 设计依据    7
1.3设计内容    7
1.4完成的工作量    7
1.5设计进度计划    8
第二章  设计说明书    9
2.1给水系统    9
2.2排水系统    9
2.3消火栓给水系统    10
2.3.1室内消火栓系统的选择    10
2.3.2系统组成    11
2.3.3消火栓的安装    11
2.4自动喷淋系统    11
2.4.1室内自动喷水灭火系统的选择    11
2.4.2系统组成    12
2.4.3喷头的选择与布置    12
2.4.4喷淋系统的安装    12
第三章  计算说明书    13
3.1给水系统    13
3.1.1生活用水量计算    13
3.1.2设计秒流量的确定    13
3.1.3卫生间给水水力计算    14
3.1.4地下室生活水泵的选择    21
3.1.5减压阀设置    23
3.1.6低区压力校核    23
3.2 室内排水系统计算    25
3.2.1 横支管的计算    25
3.2.2 立管计算    28
3.2.3 排出管计算    29
3.3室内消火栓给水系统的计算    29
3.3.1消防水池的设置    30
3.3.2屋顶消防水箱    30
3.3.3消火栓保护半径    31
3.3.4消火栓布置间距    32
3.3.5消火栓的确定    32
3.3.6消火栓的水力计算    32
3.3.7水泵接合器选定    34
3.3.8消火栓减压计算    35
3.3.9室外消火栓的设置    35
3.4自动喷淋灭火系统的计算    36
3.4.1自动喷淋灭火系统的基本数据    36
3.4.2管道与报警阀布置    36
3.4.3系统的设计流量    37
3.4.4喷淋系统计算草图    37
3.4.6选泵计算    39
3.4.7水泵接合器    39
3.4.8喷淋减压孔板计算    39
3.5雨水排水系统    39
3.5.1 降雨强度的确定    40
3.5.2雨水立管的布置    40
3.5.3 雨水水力计算    40
参考文献    42
结  语    43
