高层建筑(地下一层地上十一层)江浦小区酒店公寓给排水设计(附CAD图)

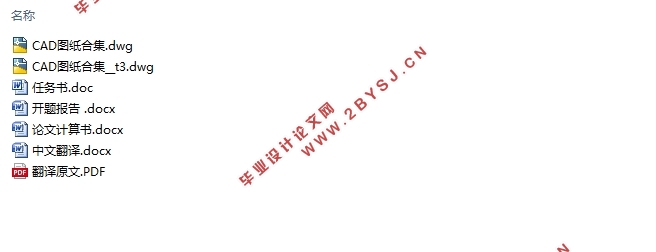

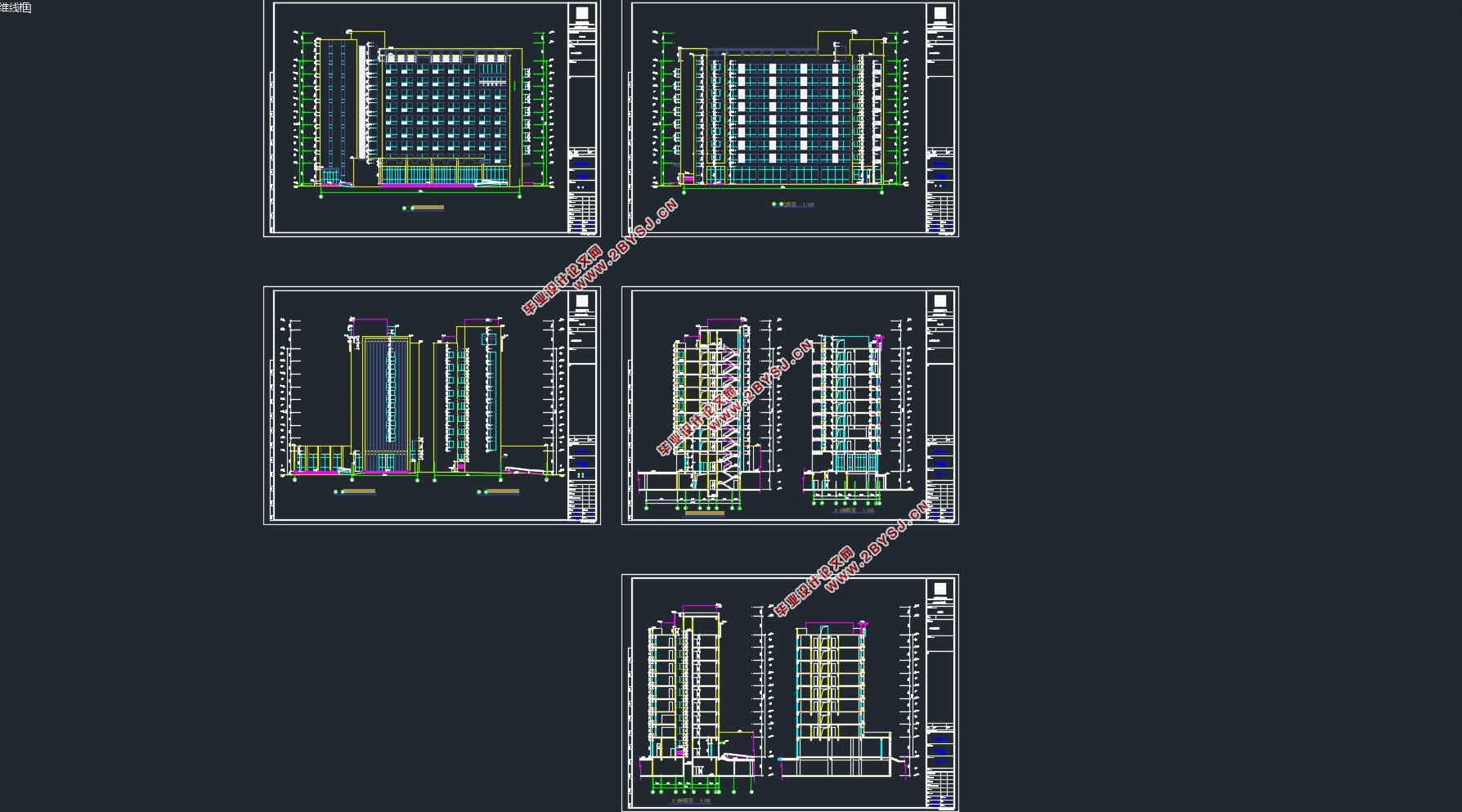

高层建筑(地下一层地上十一层)江浦小区酒店公寓给排水设计(附CAD图)(任务书,开题报告,外文翻译,论文计算书13000字,CAD图25张)
摘要

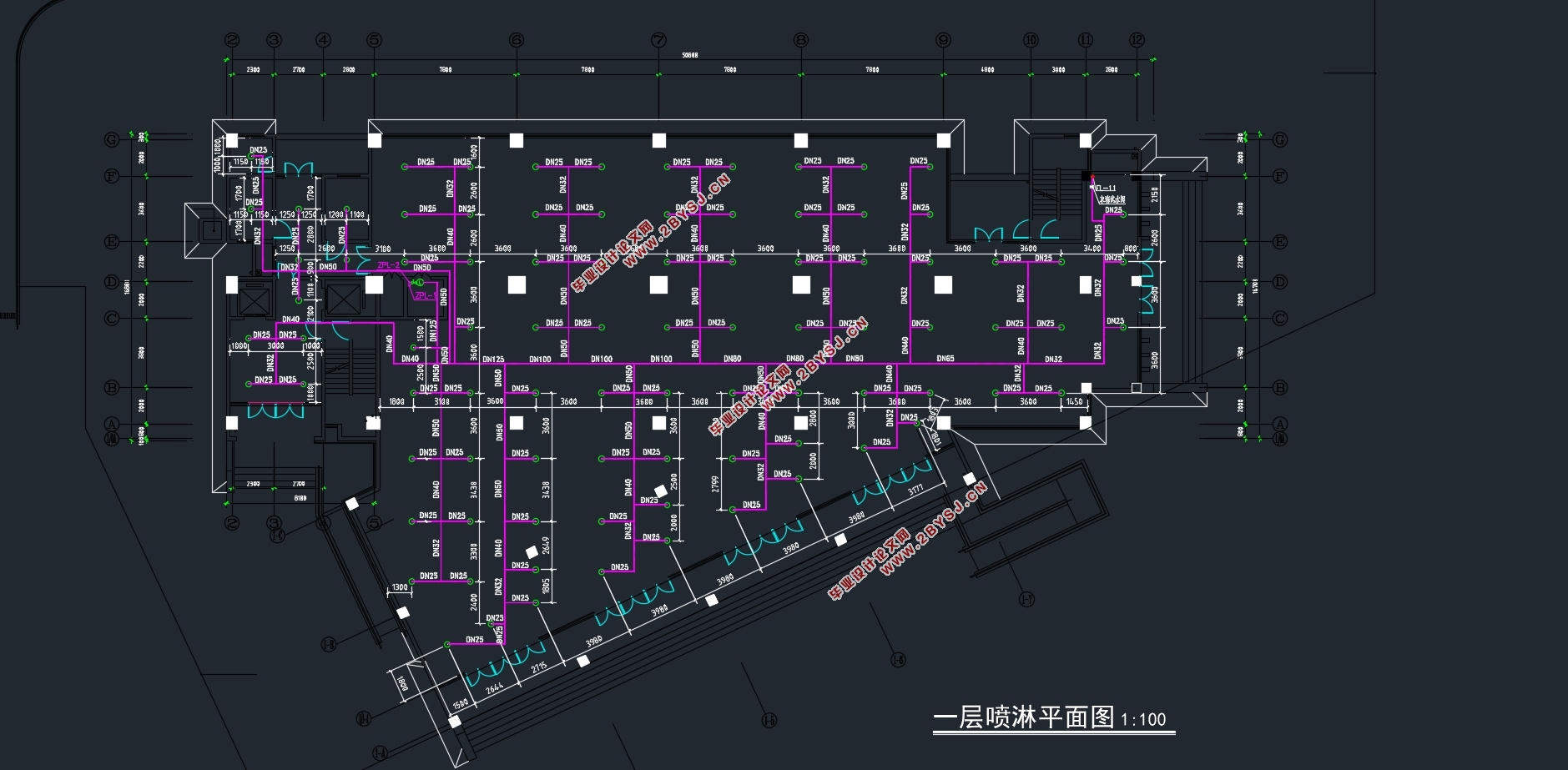

本建筑为江浦酒店公寓为新建高层建筑，建筑总高度为44.5m，总建筑面积约1.6万平方米。建筑层数：地下一层，地上十一层，地下室为设备房和停车库；一至二层为商业用房，三～十一层为酒店式公寓。本设计主要包括给水系统、热水系统、消火栓系统、自动喷淋系统、排水系统。给水系统采用分区供水，一到五层为低区，由市政管网直接供水；五层到九层为高区，由水泵从地下贮水池加压供水，由变频调速泵加压供水。给水系统管材使用PP-R塑料管材。排水系统采用污、废水分流制。消火栓系统采用临时高压供水系统，火灾初期10min消防用水量由屋顶消防水箱供给，消防水箱的水源由生活水泵从地下贮水池抽取；10min后启动消防水泵，从地下贮水池抽水供消火栓使用。自动喷淋系统设置2组湿式报警阀组，-1至5层共用一组，6至层共用一组。
关键词：给水；排水；消火栓；自喷；酒店式公寓
Abstract
Jiangpu hotel apartment is the new high-rise buildings, the total height of the building is 44.5m with a total construction area of about 16000 square meters. There are11 floorsabove the ground,the underground is for the equipment room and parking garage.The first and second floors are for commercial housing, 3~11 floors for serviced apartments. This design mainly includes the water supply system, hot water system, fire hydrant system, automatic sprinkler system, drainage system. Water supply system supply water separately, one to five floors is for the direct supply of municipal pipe network; Five to nine floors with variable-frequency water supply equipment pressurized water from underground cisterns. Water supply system pipe using PP - R plastic tubing. Drainage system adopts the system of drainage-diversion of sewage. The fire water tank on the roof storage initial 10 min for fire water, the water of fire water tank is pumped from underground cisterns extraction by life; After 10 minutes extinguishing fire with water from storage reservoir. Automatic sprinkler system set up 2 wet of alarm valve group, 1 to 5 floors sharing a set of alarm.
Keywords: water supply; drainage; fire hydrant. flowing; serviced apartments
 1.1项目概况
江浦酒店公寓为新建高层建筑，建筑层数：地下一层，地上十一层；建筑总高度为44.5m，总建筑面积约1.6万平方米，地下室为设备房和停车库；一至二层为商业用房，三～十一层为酒店式公寓。建筑物污水汇集经化粪池处理后排入城市管网集中送至城区集中污水处理厂，市政排水干管DN400，管底埋深2.5～3.0 m。
小区以市政给水管网为水源，市政给水管网压力不低于0.28MPa。排水采用雨、污水分流制，生活污水经化粪池处理后排入市政污水管网。
1.2给水条件及形式选择
拟设定两种方案：
①下层由市政管网直接供水、上层设水泵、水箱的给水方式
②下层由市政管网直接供水、上层采用变频水泵加压供水的方式（无水箱）。
两种方式的优缺点比较如下：
名称    优点    缺点
第一种
方案    水池、水箱储存一定的水量，停水、停电时上层可延时供水，供水可靠性提高    ①安装维护较麻烦，投资较大，有水泵振动、噪声干扰较大
②设有水箱，增加了水质的二次污染机会
第二种
方案    ①不需要设水箱，减少了结构负担，减少了二次污染
②供水水压趋于稳定，水泵选择好的话将大大地节省能源    一次性投资很大，变频调速器价格昂贵、技术复杂
结论：实际设计中，越来越多的工程都逐渐地放弃了由水箱供水的这种给水方式，其中最主要的原因就是水箱的二次污染问题；现在的科技水平发展很快，变频技术的发展也日渐成熟起来，一些变频技术的缺点也在逐渐被克服。所以针对本建筑，采用第二种方案。
根据本建筑的特点，拟采用利用市政管网水压和水泵相结合的给水方式，将此楼给水系统分为2个区：
低区：一至五层；给水方式采用下行上给式,由市政自来水管网引入室内后直接供给。这样可以利用市政管网水压，节省能源。
高区：六层及以上，高区水泵机组设置在地下室设备间，高区采用上行下给的管道布置形式.这样的供水方式供水可靠，设备集中，便于管理。


目录
第一章  建筑内部给水系统    1
1.1  项目概况    1
1.2  给水条件及形式选择    2
1.2  给水管网布置    2
1.2  给水系统水力计算    2
1.4.1  最高日用水量的计算    2
1.4.2  最大时用水量的计算    2
1.4.3  设计秒流量    2
1.4.4  一区水力计算    4
1.4.5  二区水力计算    5
1.5贮水池    7
1.6水泵选择    7
第二章  建筑内部热水系统    9
2.1  热水量计算    9
2.2  耗热量    10
2.3  加热设备的选择及计算    10
2.4  热水配水管网计算    10
2.5太阳能集热器    11
2.6集热水箱    11
第三章建筑内部消火栓系统    12
3.1  消防水池    12
3.1.1  消防水池的设置    12
3.1.2消防水池的体积    12
3.2  屋顶消防水箱    13
3.3  消火栓保护半径    14
3.3.1  一类保护半径    14
3.3.2  二类保护半径    14
3.3.3  三类保护半径    15
3.4  消火栓保护半径计算    15
3.5消火栓的确定    15
3.6  消火栓水力计算    16
3.7  消火栓减压计算    18
第四章  自动喷淋灭火系统    19
4.1自动喷淋灭火系统的基本数据    19
4.2管道与报警阀布置    19
4.3喷头的选用与布置    19
4.4计算系统流量（作用面积法）    19
4.5水力计算（作用面积法）    20
4.6计算地下室流量（作用面积法）    21
4.7地下室水力计算（作用面积法）    22
4.8选泵计算    22
4.9自喷系统减压孔板    23
4.10水泵接合器    23
4.11报警阀的压力损失    23
第五章  建筑内部排水系统    24
5.1 系统的选择    24
5.2 排水系统设计    24
5.3 排水管道安装要求    24
5.3.1排水横支管的布置与敷设    24
5.3.2排水立管的布置与敷设    25
5.3.3埋地横干管及排出管的布置与敷设    25
5.3.4室内管道的连接    25
5.3.5通气系统的布置与敷设    26
5.4 排水管网设计计算    26
5.4.1管道充满度和管道坡度    26
5.4.2排水管径的确定    27
5.4.3排水横支管水力计算    27
5.4.4排水立管的计算    31
5.4.5通气系统的布置与敷设    34
第六章  建筑内部雨水系统    35
6.1 降雨强度    35
6.2汇水面积    35
6.3设计秒流量    35
6.4雨水斗选用    38
6.5连接管计算    38
6.6悬吊管计算    38
6.7立管计算    39
6.8排出管计算    39
结论    40
参考文献    41
